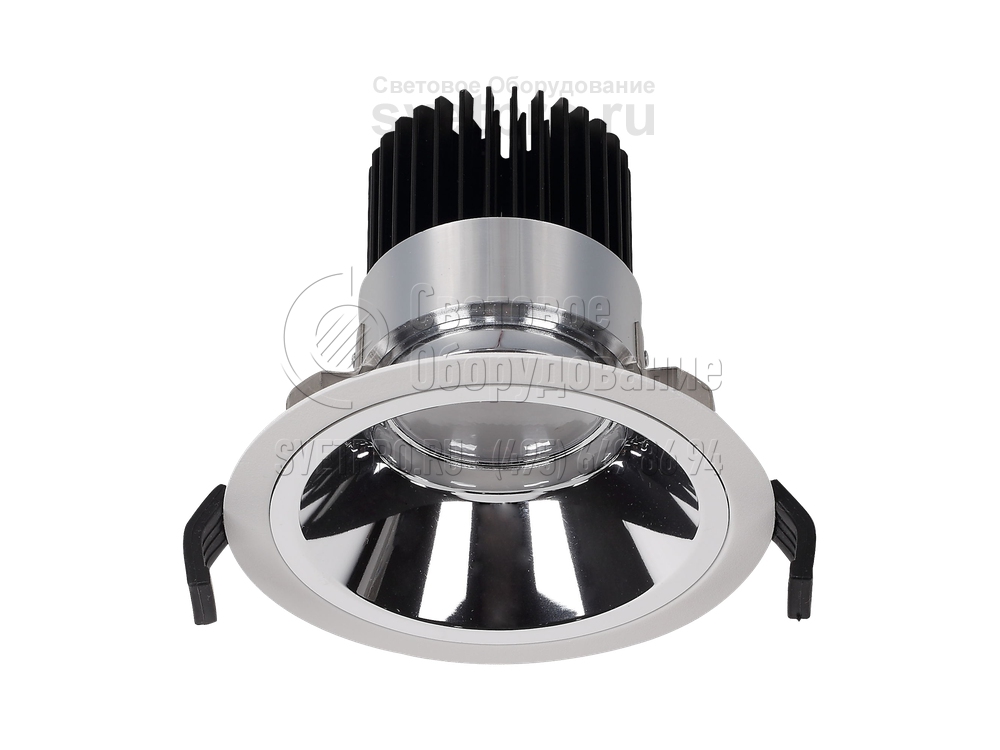

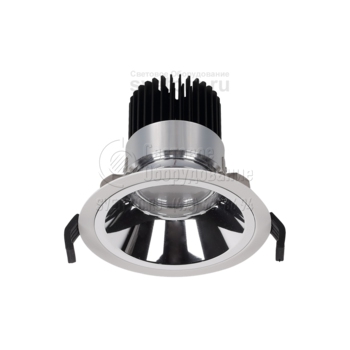

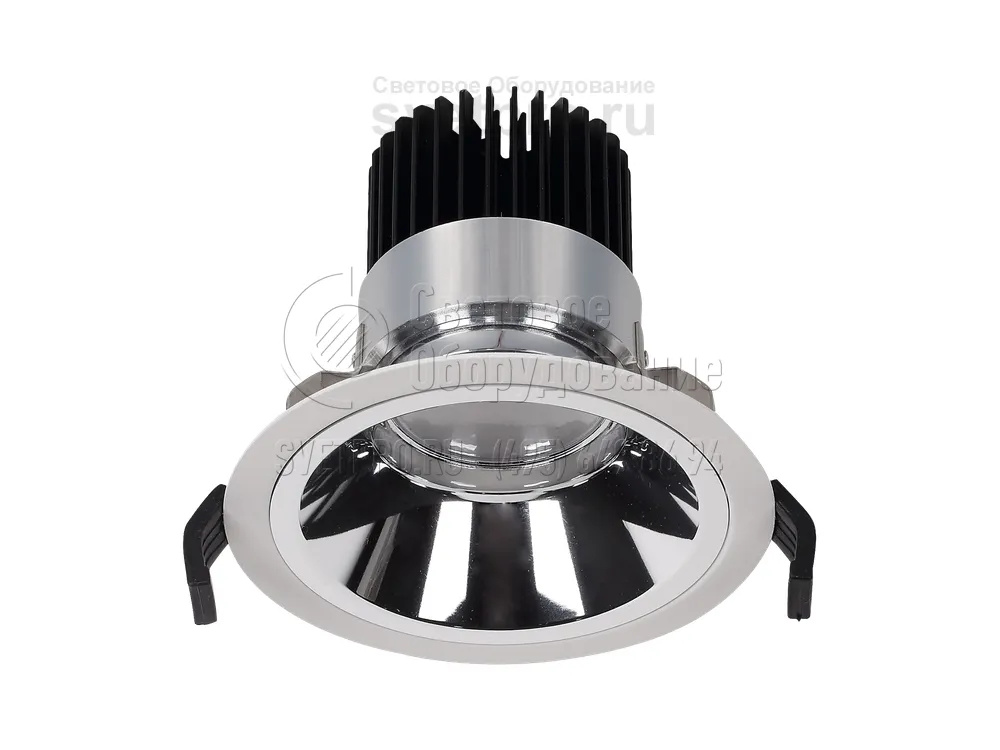

OKKO Встраиваемый светодиодный светильник
Область применения: |
|
Назначение: |
|
Мощность: | 13-53 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I, II |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | OKKO |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 3000-4000 К |
Световой поток: | 1100-3400 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы OKKO применяются для обеспечения освещения магазинов и бутиков, офисных и административных кабинетов, гостиниц, кафе, баров, столовых, подразделений бытового обслуживания и объектов развлекательной направленности.
Для встраивания светильника в потолочной поверхности выполняется вырез, соизмеримый с диаметром заглубляемой части.
Модельный ряд построен на выборе изделия по количеству излучаемого света: от 1100 до 5300 лм, на что потребляется от 13 до 53 Вт электроэнергии. Каждая модификация имеет версию с теплым и нейтрально белым светом, нерегулируемой и регулируемой по цифровому протоколу интенсивностью света. Матовое стекло рассеивателя создает диффузное распределение света.
Глубоко расположенная декоративная рамка из зеркального алюминия, обеспечивает запоминаемость модели OKKO, создающей эффект выключенного источника света. Функциональное назначение конструктивного элемента – формирование защитного угла. На вторую декоративную алюминиевую рамку и корпус нанесено матовое белое порошковое окрашивание. Плоская круглая деталь закрывает контур выреза, в который установлен светильник.
Светильник соответствует требованиям безопасности ГОСТ P МЭК 60598-2-1, ГОСТ Р МЭК 60598-1 и ЭМС ГОСТ P 51318-99, ГОСТ Р 51514-99.
Комплект поставки
Светильник, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Установка в потолок
Конструкция
Корпус светильника выполнен из алюминия, окрашенного матовой краской. Глубокая декоративная рамка из зеркального алюминия. Оптическая часть закрыта фасетчатым стеклом.
Оптическая часть
Рассеиватель из матированного стекла
Параметры
PFС | > 0,90 |
AC/DC | - |
Диммирование | - |
EMC | - |
Температурный режим | +0,+40 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | - |
Ударопрочность | - |
Класс энергоэффективности | A, А+ |
Пусковой ток | 5, 10, 15 A |
Блок аварийного питания | - |

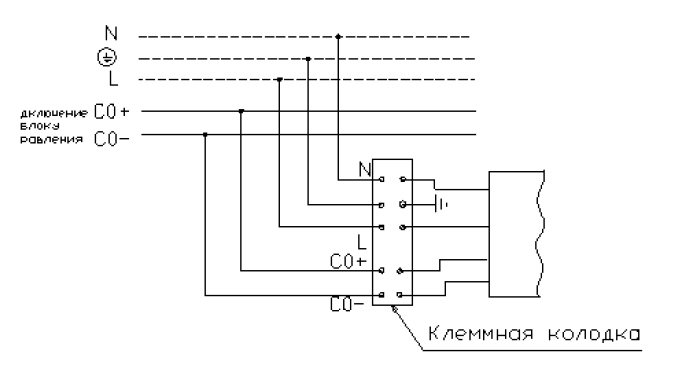

Схема электрических соединений

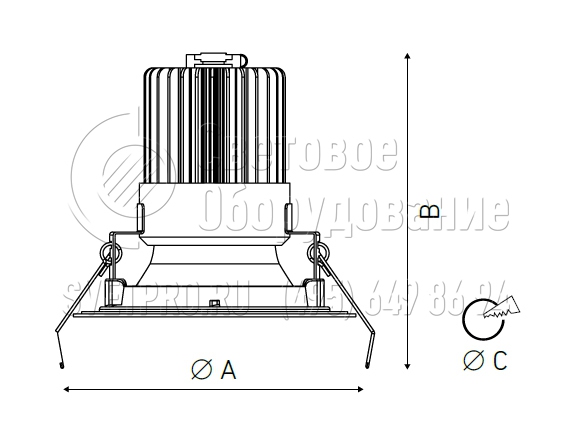

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Диаметр | Высота | Вес | Артикул |
---|---|---|---|---|---|---|---|
OKKO 13 WH 3000K DALI | 1100 лм | 13 Вт | 85 | 96 мм | 109 мм | 0,340 кг | 1235001070 |
OKKO 13 WH 3000K (with driver) | 1100 лм | 13 Вт | 85 | 120 мм | 115 мм | 0,550 кг | 1235001020 |
OKKO 13 WH 4000K DALI | 1100 лм | 13 Вт | 85 | 96 мм | 109 мм | 0,340 кг | 1235001170 |
OKKO 13 WH 4000K (with driver) | 1100 лм | 13 Вт | 85 | 120 мм | 115 мм | 0,550 кг | 1235001120 |
OKKO 18 WH 3000K DALI | 1850 лм | 18 Вт | 103 | 145 мм | 123 мм | 0,700 кг | 1235001080 |
OKKO 18 WH 3000K (with driver) | 1850 лм | 18 Вт | 103 | 145 мм | 123 мм | 0,700 кг | 1235001030 |
OKKO 18 WH 4000K DALI | 1850 лм | 18 Вт | 103 | 121 мм | 121 мм | 0,420 кг | 1235001180 |
OKKO 18 WH 4000K (with driver) | 1850 лм | 18 Вт | 103 | 145 мм | 123 мм | 0,700 кг | 1235001130 |
OKKO 26 WH 3000K DALI | 2700 лм | 26 Вт | 104 | 145 мм | 146 мм | 0,460 кг | 1235001090 |
OKKO 26 WH 3000K (with driver) | 2700 лм | 26 Вт | 104 | 175 мм | 147 мм | 0,750 кг | 1235001040 |
OKKO 26 WH 4000K DALI | 2700 лм | 26 Вт | 104 | 145 мм | 146 мм | 0,460 кг | 1235001190 |
OKKO 26 WH 4000K (with driver) | 2700 лм | 26 Вт | 104 | 175 мм | 147 мм | 0,750 кг | 1235001140 |
OKKO 38 WH 3000K DALI | 3400 лм | 38 Вт | 89 | 195 мм | 178 мм | 0,920 кг | 1235001100 |
OKKO 38 WH 3000K (with driver) | 3400 лм | 38 Вт | 89 | 230 мм | 179 мм | 1,300 кг | 1235001050 |
OKKO 38 WH 4000K DALI | 3400 лм | 38 Вт | 89 | 195 мм | 178 мм | 0,920 кг | 1235001200 |
OKKO 38 WH 4000K (with driver) | 3400 лм | 38 Вт | 89 | 230 мм | 179 мм | 1,300 кг | 1235001150 |
OKKO 53 WH 3000K DALI | 0 лм | 53 Вт | 0 | 195 мм | 178 мм | 0,920 кг | 1235001110 |
OKKO 53 WH 3000K (with driver) | 0 лм | 53 Вт | 0 | 195 мм | 178 мм | 0,920 кг | 1235001060 |
OKKO 53 WH 4000K DALI | 0 лм | 53 Вт | 0 | 195 мм | 178 мм | 0,920 кг | 1235001210 |
OKKO 53 WH 4000K (with driver) | 0 лм | 53 Вт | 0 | 195 мм | 178 мм | 0,920 кг | 1235001160 |
