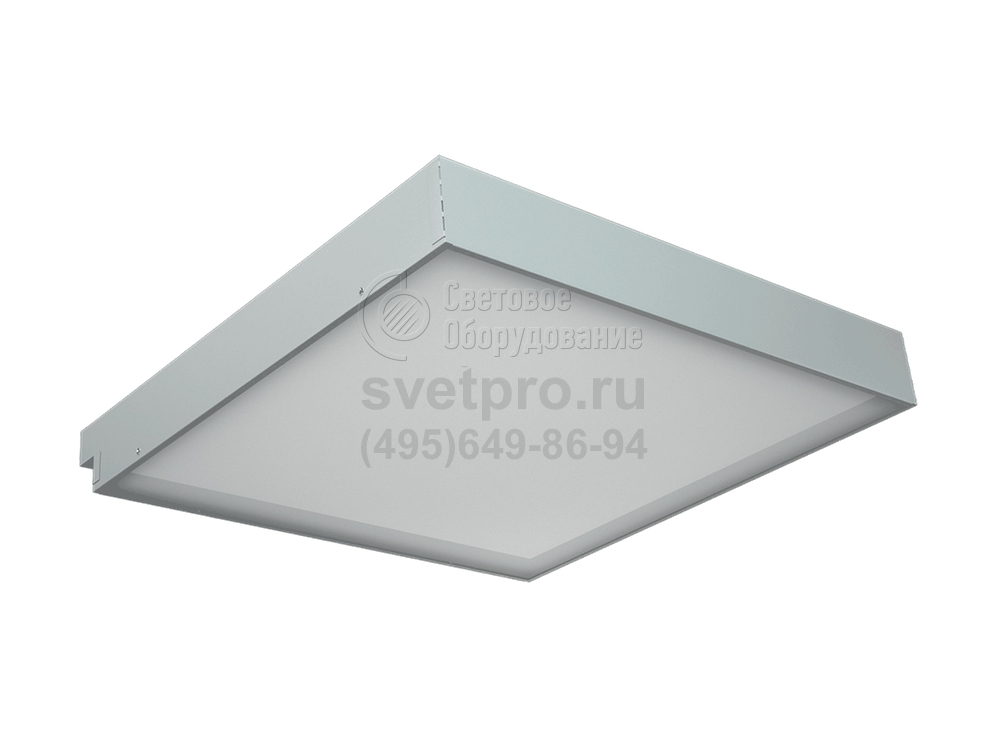

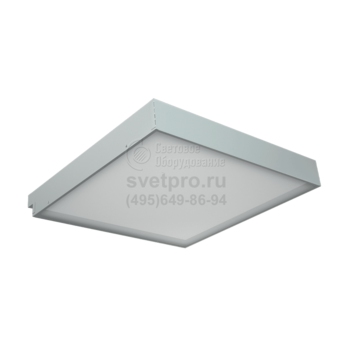

OPL/R Cветильник с опаловым рассеивателем
Мощность: | 36-144 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G13 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | OPL/R |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Светильники OPL/R используют для освещения офисов, переговорных комнат, холлов и номеров гостиниц, бутиков.
Модель ориентирована на установку встраиванием в потолки, подшитые гипсокартоном, и модульные потолочные конструкции типа Армстронг. Для фиксации в нише подшивного потолка, приобретаются монтажные клипсы, в подвесных – опорой служат полки Т- образного профиля.
Источник света, свойственный модельному ряду, трубчатая лампа Т8. Тип балласта – электронный, в том числе обеспечивающий диммирование интенсивности света по цифровому протоколу. В 2-х и 4-х ламповые версии устанавливаются источники света, потребляющие по 18 или по 36 Вт электроэнергии. Модификация, дополненная блоком аварийного питания, работоспособна при сбое централизованного электроснабжения. Длительность аварийного режима, во время которого свет с интенсивностью 12 % от номинальной излучает 1 лампа, составляет 3 часа.
Свет рассеивает опаловый оптический элемент, рамка с которым устанавливается в корпус скрытыми пружинами. Алюминиевый корпус окрашен. Обретенный цвет – белый. Модель OPL/R рекомендованная для теплых помещений, воздушная среда которых не обременена пылью и влагой.
Светильник обеспечивает работу одной лампы при аварийном отключении питающего напряжения. Батарея поддерживает работу лампы не менее 3 часов в данном режиме. Поток лампы при этом составляет 12% от номинального.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Комплект поставки
Светильник (без ламп), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подвесные потолки типа Армстронг с шириной полки несущего Т-образного профиля 15 и 24 мм или в подшивные потолки из гипсокартона с помощью клипс. Код заказа клипс — 2905000110 (6 штук — для модификации 4х36, 4 штуки — для остальных).
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый белой порошковой краской. В корпусе установлена пускорегулирующая аппаратура.
Оптическая часть
Опаловый рассеиватель из ПММА в металлической рамке. Устанавливается в корпус скрытыми пружинами.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | Да |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5%, <40% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A |
Блок аварийного питания | Да |

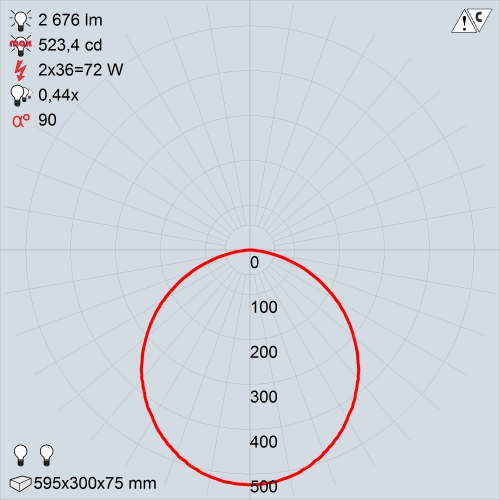

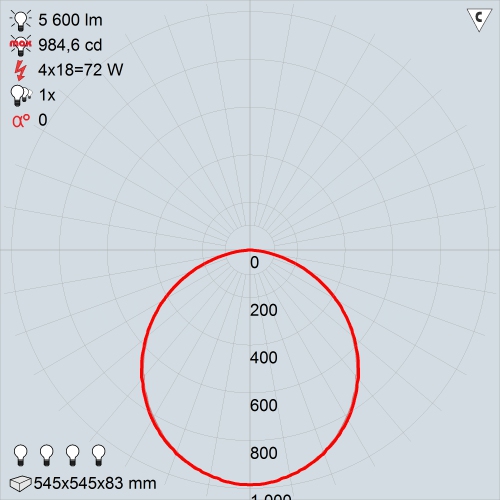

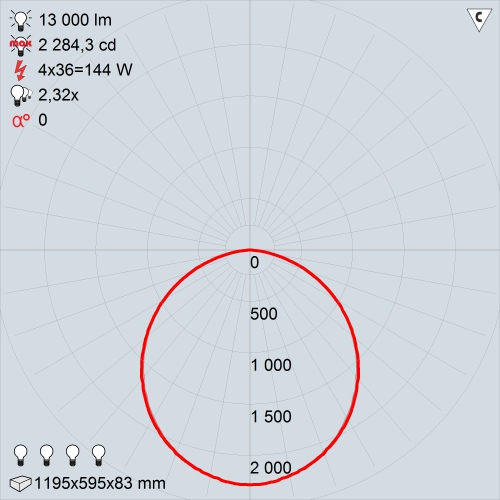

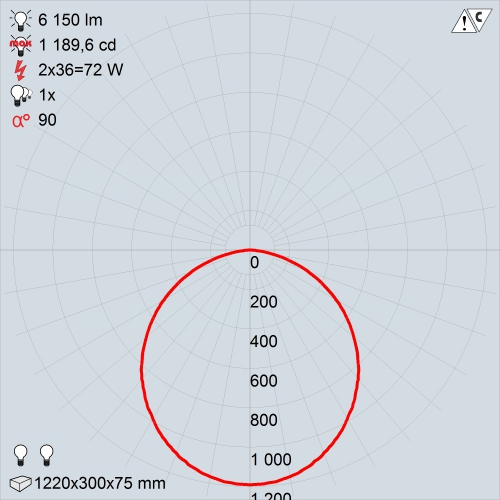

КСС
OPL/R 218 HF | OPL/R 236 HF | OPL/R 418 HF | OPL/R 436 HF |
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Клипса г/к | 4 | 2905000110 | 0.018 |

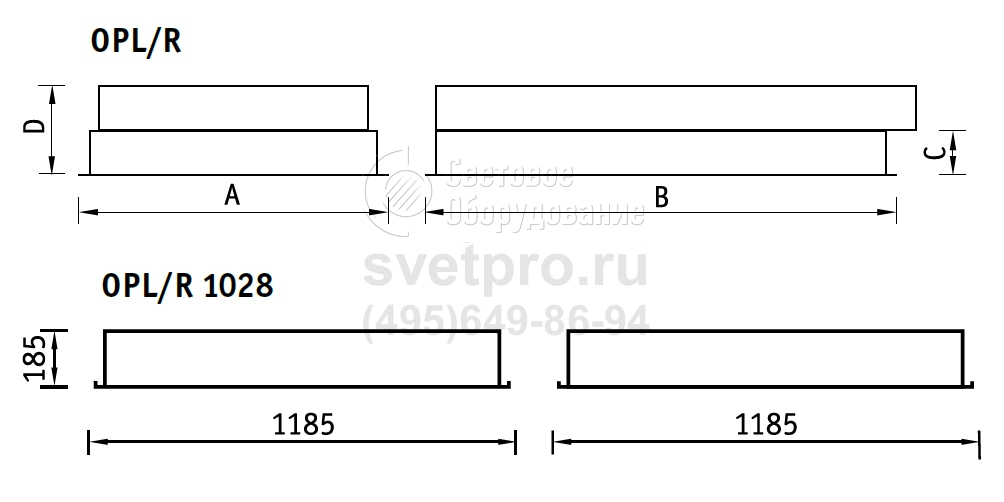

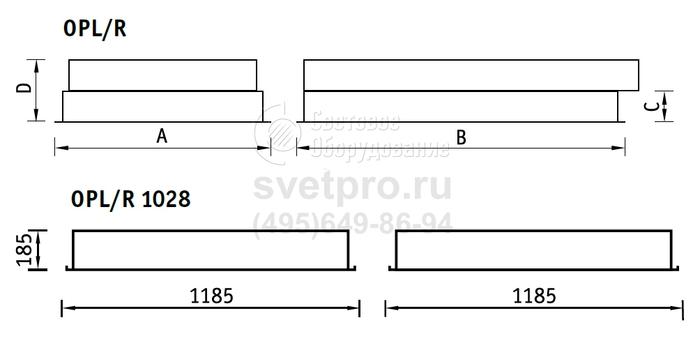

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
OPL/R 218 HF | 2 | 36 Вт | ЭПРА | G13 | ЛЛ | 626 мм | 295 мм | 1027000030 |
OPL/R 236 HF | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1195 мм | 295 мм | 1027000080 |
OPL/R 418 /595/ HF | 4 | 72 Вт | ЭПРА | G13 | ЛЛ | 595 мм | 595 мм | 1027000200 |
OPL/R 418 /595/ HF ES1 | 4 | 72 Вт | ЭПРА | G13 | ЛЛ | 595 мм | 595 мм | 1027000210 |
OPL/R 418 /595/ HFR | 4 | 72 Вт | ЭПРА 1-10В | G13 | ЛЛ | 595 мм | 595 мм | 1027000240 |
OPL/R 418 /605/ HF | 4 | 72 Вт | ЭПРА | G13 | ЛЛ | 605 мм | 605 мм | 1027000350 |
OPL/R 436 /595/ HF | 4 | 144 Вт | ЭПРА | G13 | ЛЛ | 1195 мм | 595 мм | 1027000400 |
OPL/R 436 /595/ HF ES1 | 4 | 144 Вт | ЭПРА | G13 | ЛЛ | 1235 мм | 595 мм | 1027000990 |
