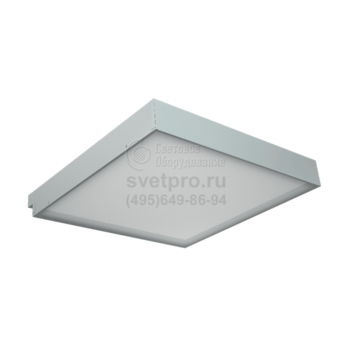

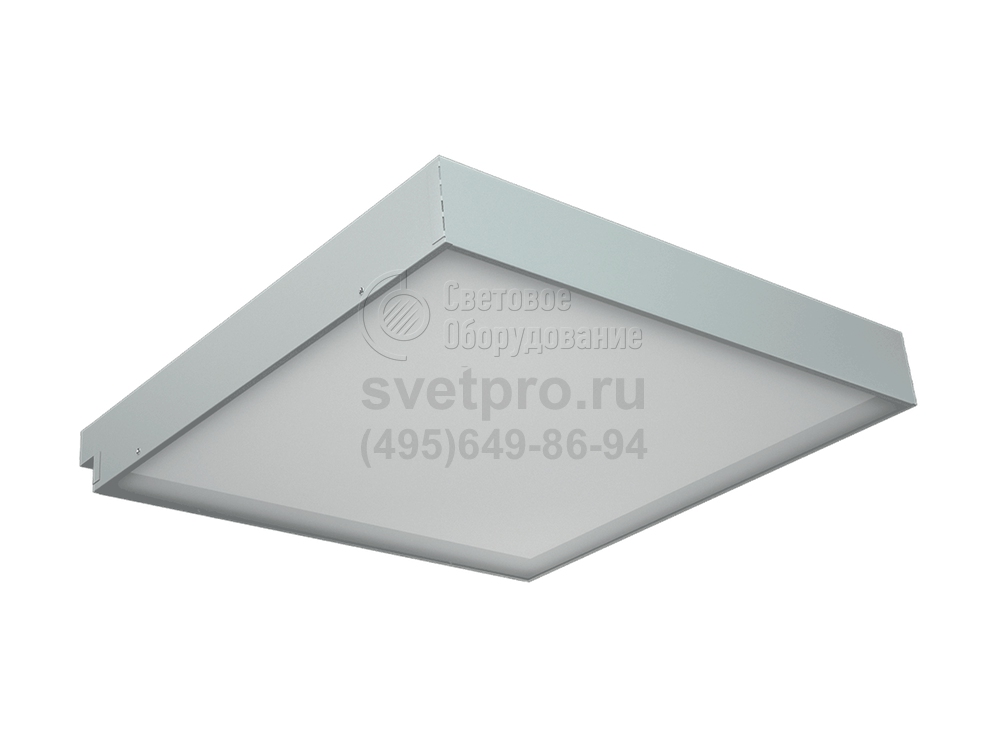

OPL/R ECO LED Светодиодный светильник
Область применения: |
|
Назначение: |
|
Мощность: | 18-70 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | OPL/R ECO LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000-5000 К |
Световой поток: | 1600-7400 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы OPL/R ECO LED подходят для освещения офисов и образовательных учреждений, гипер- и супермаркетов, магазинов повседневного спроса и бутиков.
Модель имеет модификации для встраивания в подшивные гипсокартонные и подвесные модульные (типа Армстронг) потолки. Наличие маркировки ARMSTRONG свидетельствует о конструкции потолков, в которые встраивается изделие.
Схема рассредоточения светодиодов модуля ECO LED обеспечивает равномерность засветки рассеивателя. Его опаловая поверхность минимизирует слепящее действие интенсивного светового потока, который в модификациях составляет от 1600 до 7400 лм. Потребляемая мощность (18 – 70 Вт) используется активно, cosϕ>0,98. Варианты драйвера: диммируемый и недиммируемый. Пульсации света (4000К и 5000К) составляют менее 5%, цветопередачу характеризует индекс Ra>80. Предусмотрено наличие изделий с БАП.
Формат светильников: прямоугольный и квадратный (595х595 мм), вес: от 2,8 до 10,0 кг. Стальной корпус – сварной цельнометаллический. Рамка, в которую вставлен рассеиватель, также металл. В корпусе ее удерживают скрытые пружины. Порошковое окрашивание придает изделию белый цвет.
Светильник обеспечивает работу аварийного EM LED module при аварийном отключении питающего напряжения. Батарея поддерживает работу EM LED module не менее 1 часа в данном режиме. Световой поток светильника при этом составляет 10% от номинального.
Светильник соответствует требованиям безопасности ТР ТС 004/2011«О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Комплект поставки
Светильник, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Кабель UTP, шт. - 1
Установка
Встраиваются в подвесные потолки типа Армстронг с шириной полки несущего Т-образного профиля 15 и 24 мм или в подшивные потолки из гипсокартона с помощью клипс.
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый белой порошковой краской. В корпусе установлена пускорегулирующая аппаратура (драйвер).
Оптическая часть
За счет равномерного расположения светодиодов во всей поверхности светильника, светодиодный модуль ECO LED обеспечивает бестеневую засветку рассеивателя светильника. Опаловый рассеиватель из ПММА в металлической рамке. Тип светодиодов: SMD.
Параметры
PFС | > 0,98 |
AC/DC | - |
Диммирование | Протокол DALI |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A+ |
Пусковой ток | 19, 20, 35 A |
Блок аварийного питания | Да |

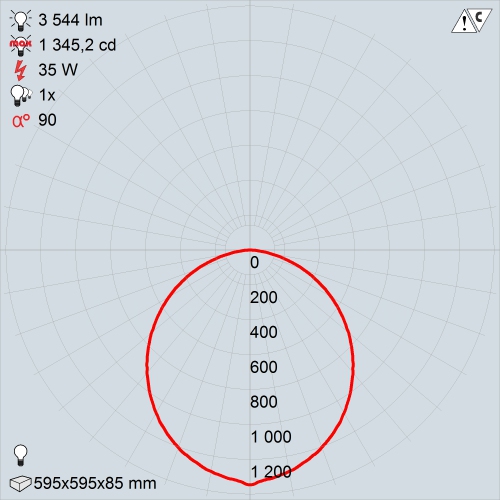

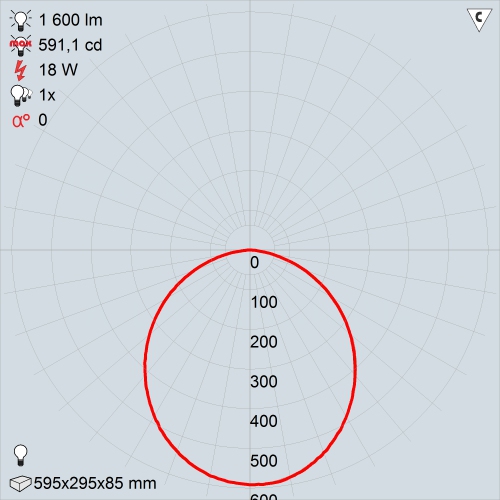

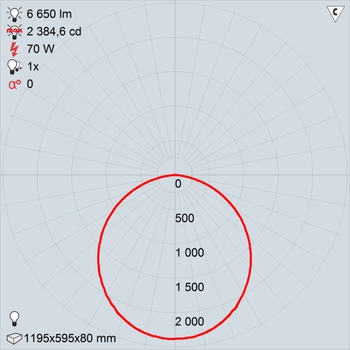

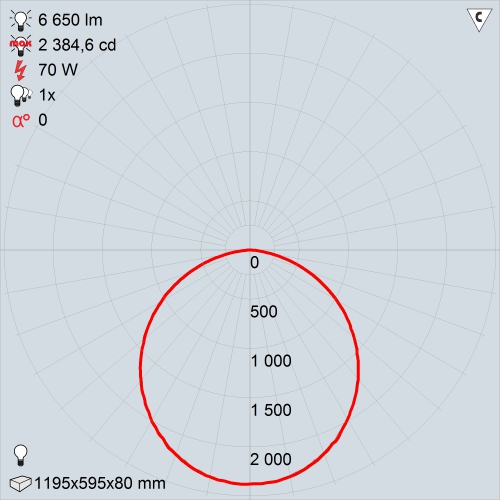

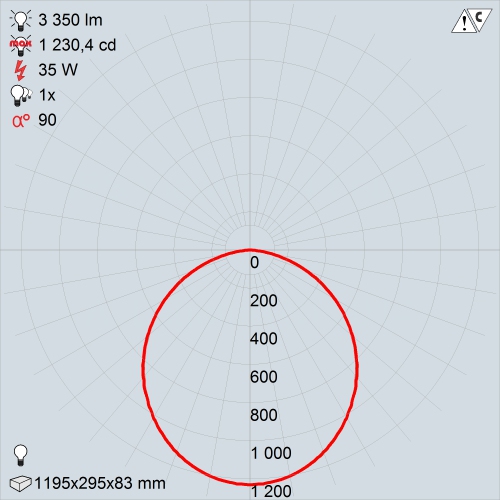

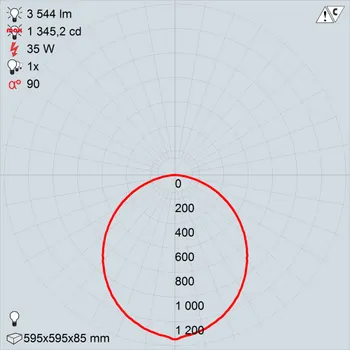

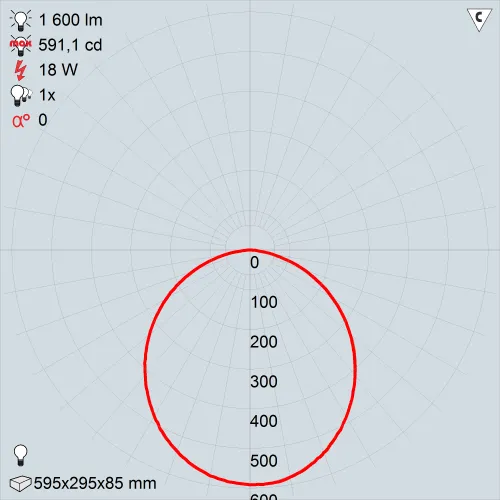

КСС
OPL/R ECO LED 300 | OPL/R ECO LED 595 | OPL/R ECO LED 1200 600 | OPL/R ECO LED 1200 |

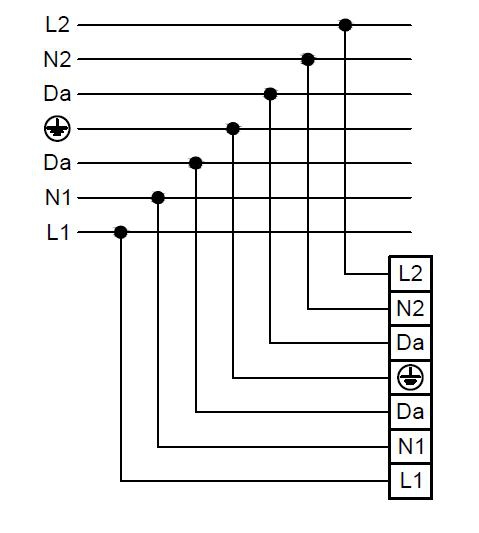

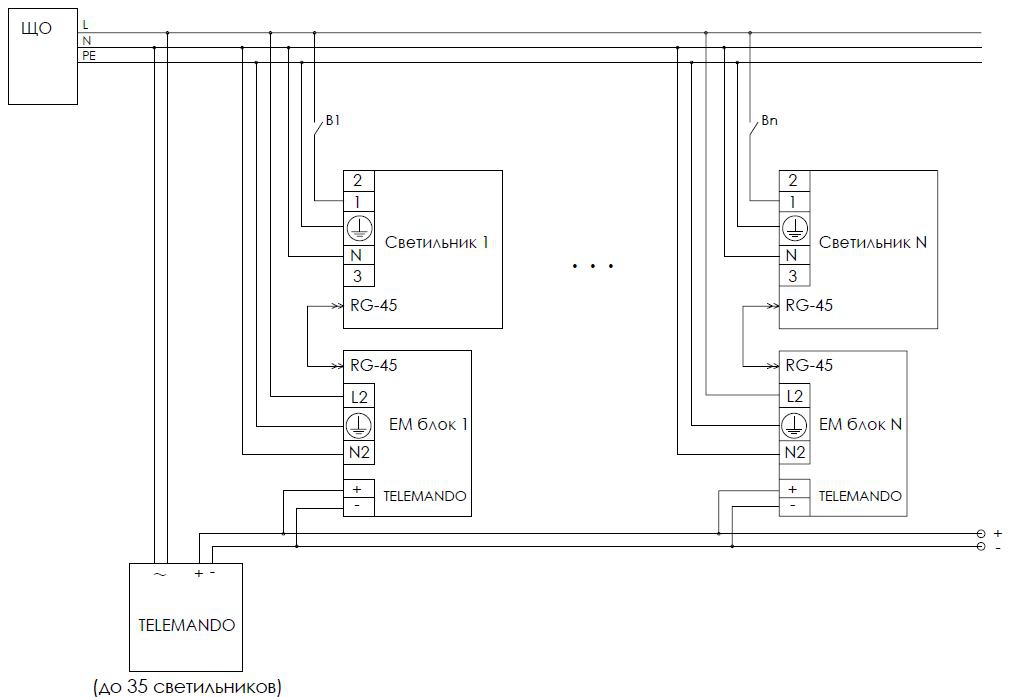

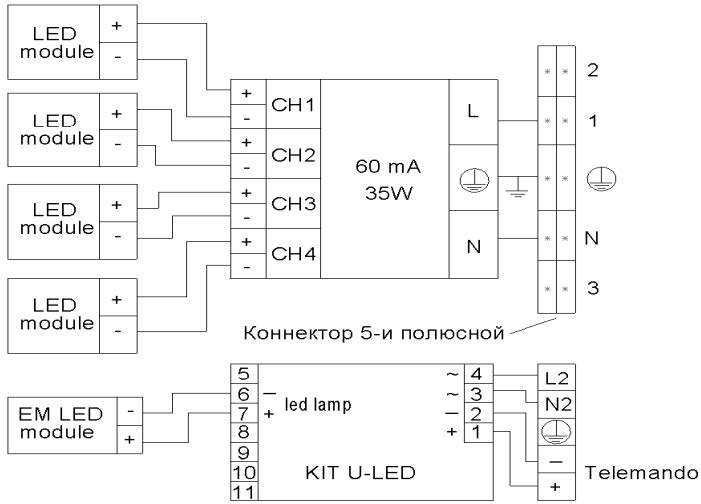

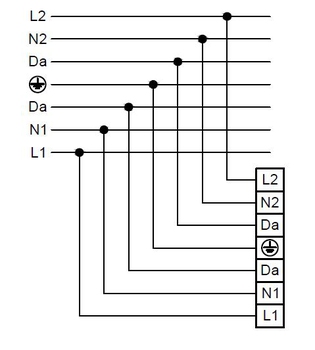

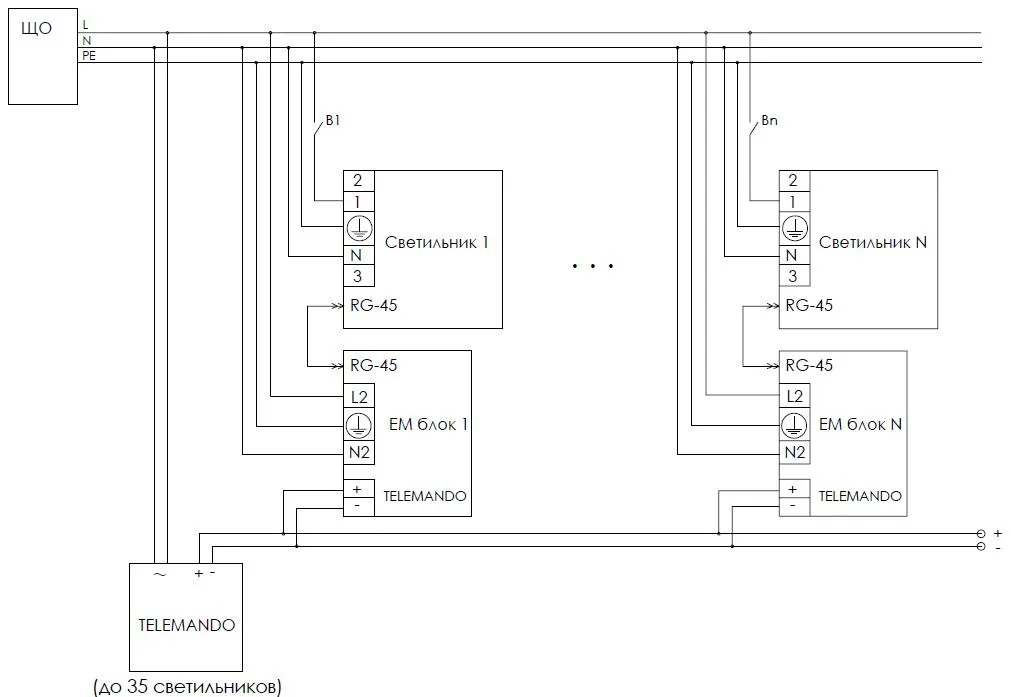

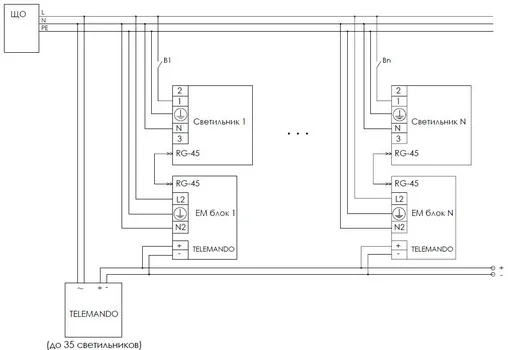

Схема электрических соединений
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Клипса г/к | 4 | 2905000110 | 0.018 |

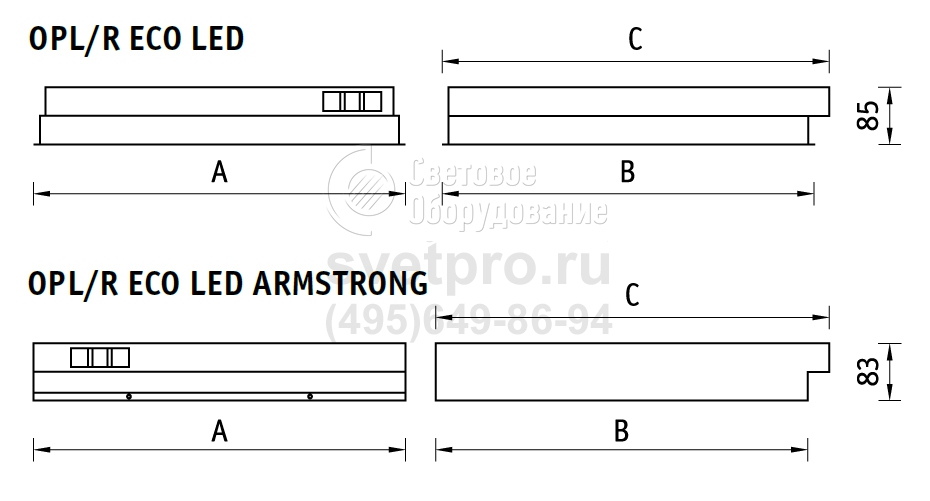

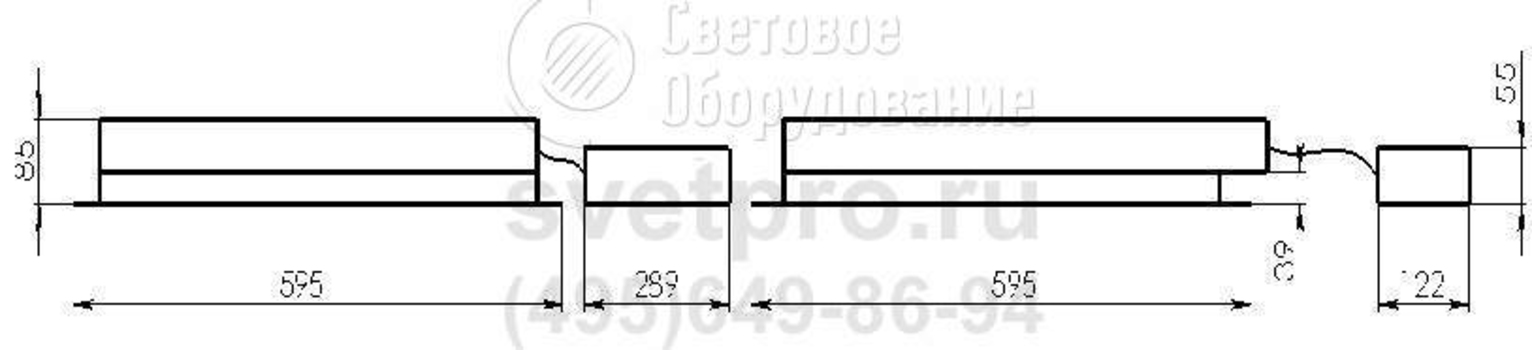

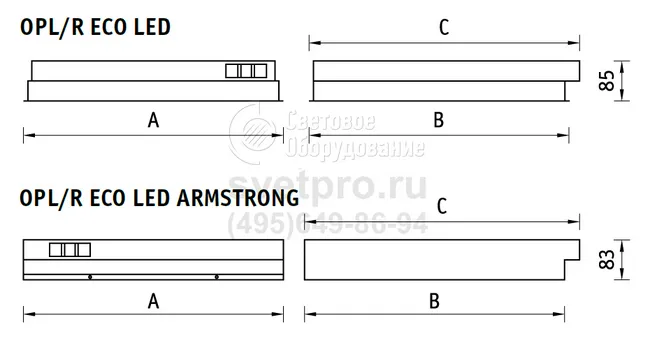

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
OPL/R ECO LED 300 4000K | 1600 лм | 18 Вт | 89 | 295 мм | 595 мм | 2,800 кг | 1028000260 |
OPL/R ECO LED 1200 4000K | 3300 лм | 33 Вт | 100 | 1215 мм | 295 мм | 5,000 кг | 1028000240 |
OPL/R ECO LED 1200 EM 4000K | 3300 лм | 33 Вт | 100 | 1195 мм | 295 мм | 5,450 кг | 1028000550 |
OPL/R ECO LED 1200 HFD 4000K | 3300 лм | 33 Вт | 100 | 1215 мм | 295 мм | 5,000 кг | 1028000580 |
OPL/R ECO LED 595 4000K ARMSTRONG | 3350 лм | 33 Вт | 102 | 595 мм | 595 мм | 3,800 кг | 1028000270 |
OPL/R ECO LED 595 4000K | 3350 лм | 35 Вт | 96 | 595 мм | 595 мм | 4,450 кг | 1028000130 |
OPL/R ECO LED 595 5000K | 3500 лм | 35 Вт | 100 | 595 мм | 595 мм | 4,500 кг | 1028000080 |
OPL/R ECO LED 595 EM 4000K | 3350 лм | 35 Вт | 96 | 595 мм | 615 мм | 5,400 кг | 1028000490 |
OPL/R ECO LED 595 HFD 4000K | 3350 лм | 35 Вт | 96 | 595 мм | 595 мм | 4,500 кг | 1028000360 |
OPL/R ECO LED 1200х600 4000K | 7400 лм | 70 Вт | 106 | 1215 мм | 595 мм | 8,800 кг | 1028000250 |
OPL/R ECO LED 1200х600 HFD 4000K | 7400 лм | 70 Вт | 106 | 1215 мм | 595 мм | 10,000 кг | 1028000400 |
