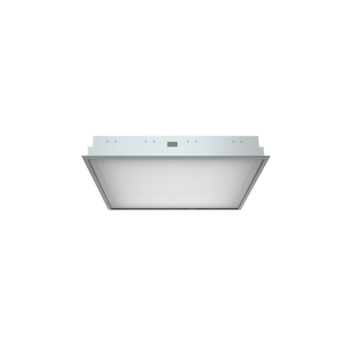

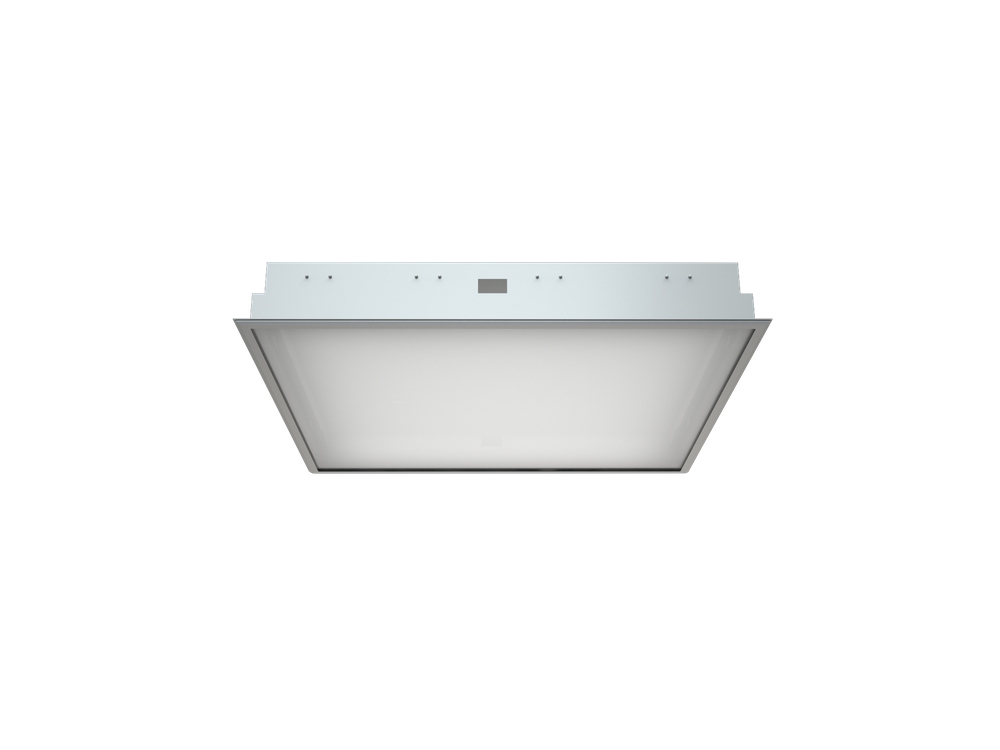

OPM/R Светильник с опаловым рассеивателем
Область применения: |
|
Назначение: |
|
Мощность: | 56-72 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G5, G13 |
Номинальное напряжение: | 230 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | OPM/R |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы OPM/R устанавливаются в учебных классах, офисах, административных кабинетах, магазинах, тренажерных залах.
Модель встраивается в поверхность подвесных потолков Армстронг и подшивных конструкций из гипсокартона (изделие дополняют аксессуаром – комплектом клипс).
Формат светильника обеспечивает использование экономичного источника света, представленного люминесцентной лампой Т5 (14 Вт) и Т8 (18 Вт). Количество ламп – 4. Их эксплуатация в стандартной электросети сопровождается наличием в составе светильника ЭПРА. Активное потребление мощности более 96%. Аварийный режим работы доступен в модификации, дополненной блоком аварийного питания. Излучение света не сопровождается визуально или психологически воспринимаемыми пульсациями. Глубина перепадов не превышает 5%.
Опаловый рассеиватель из полиметилметакрилата имеет микропризматическую структуру, что способствует равномерному рассеиванию света. Оптический элемент крепится к корпусу при помощи клипс, не нуждаясь в дополнительной конструктивной части – рамке. Размер светильников с лампой Ø16 мм: 595х595 мм, с лампой Ø26 мм: 625х595 мм. Светильник OPM/R эксплуатируют в теплых незапыленных помещениях.
Светильник обеспечивает работу одной лампы при аварийном отключении питающего напряжения. Батарея поддерживает работу лампы не менее 3 часов в данном режиме. Поток лампы при этом составляет 11% от номинального.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Комплект поставки
Светильник (без ламп), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подвесные потолки типа Армстронг с шириной полки несущего Т-образного профиля 15 и 24 мм или в подшивные потолки из гипсокартона с помощью клипс. Код заказа клипс — 2905000110 (4 штуки).
Конструкция
Цельнометаллический сварной корпус покрытый белой порошковой краской. В корпусе установлена пускорегулирующая аппаратура.
Оптическая часть
Рассеиватель из опалового ПММА с микропризматической структурой. Конструкция рассеивателя исключает необходимость использования металлической рамки. Рассеиватель крепится к корпусу клипсами, которые обеспечивают плотное прилегание к потолку.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | - |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5%, <45% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A…A+ |
Блок аварийного питания | Да |

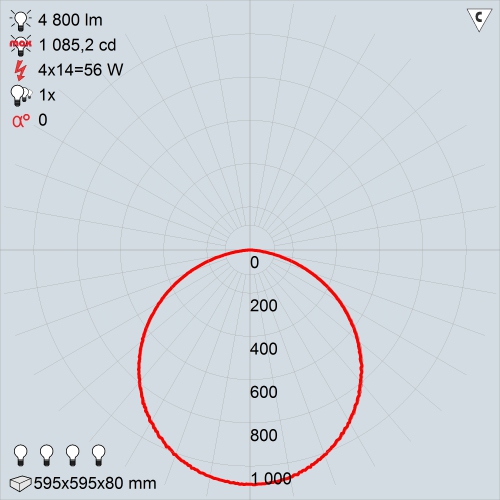

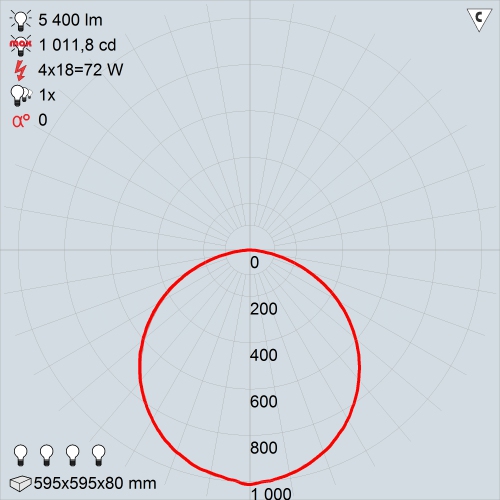

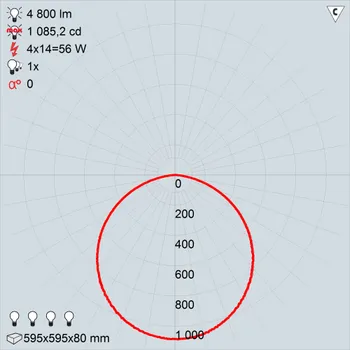

КСС
OPM/R 414 | OPM/R 418 |

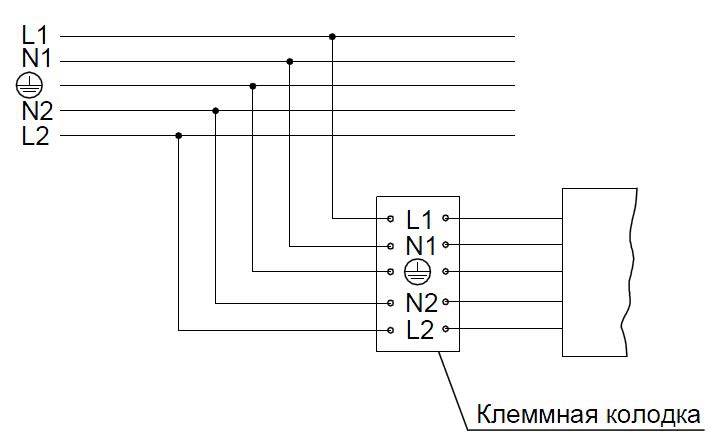

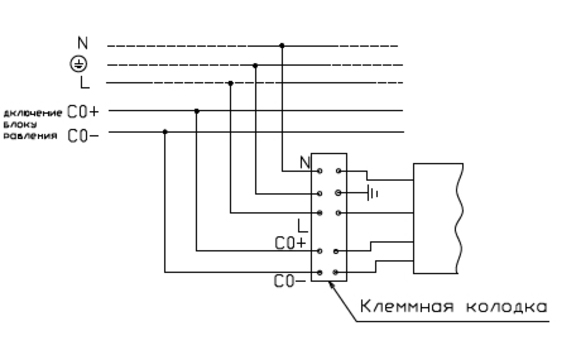

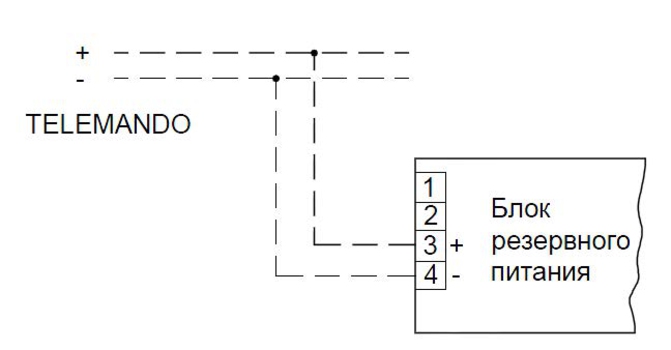

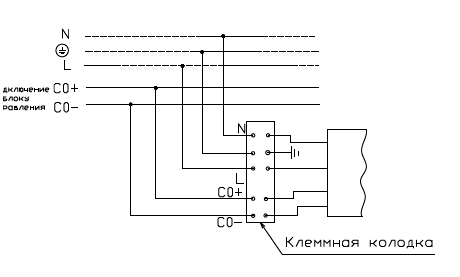

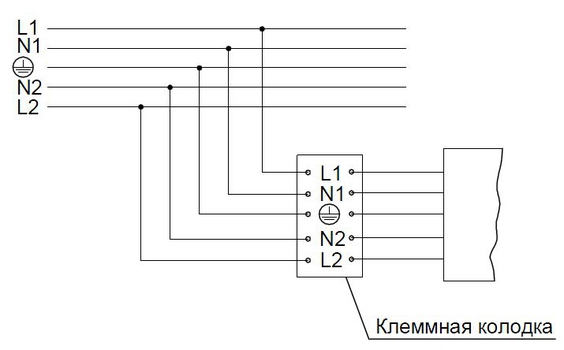

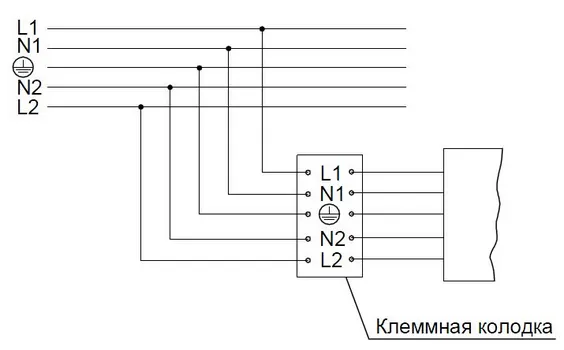

Схемы электрических соединений
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Клипса г/к | 4 | 2905000110 | 0.018 |

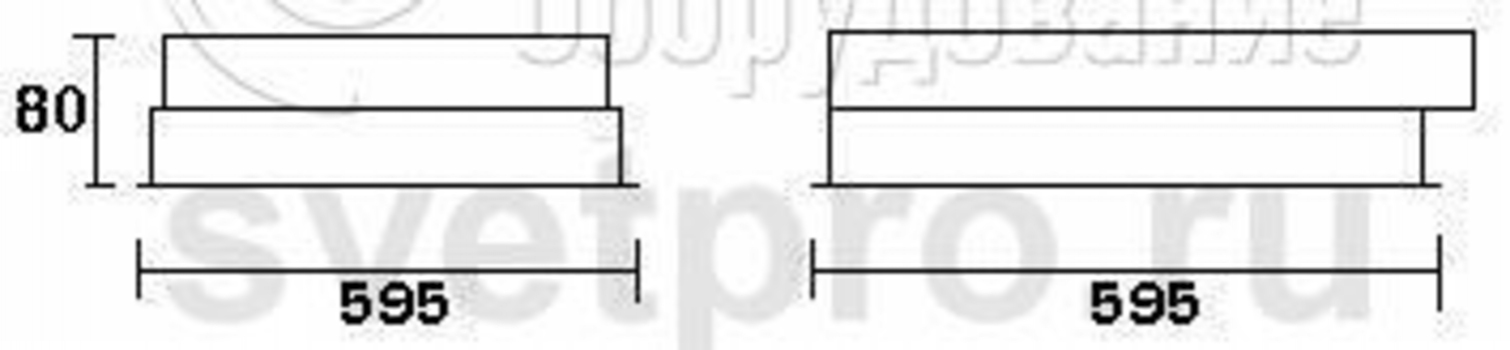

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
OPM/R 414 HF | 4 | 56 Вт | ЭПРА | G5 | ЛЛ | 595 мм | 595 мм | 1029000020 |
OPM/R 414 HF ES1 | 4 | 56 Вт | ЭПРА | G5 | ЛЛ | 595 мм | 595 мм | 1029000090 |
OPM/R 418 /595/ HF | 4 | 72 Вт | ЭПРА | G13 | ЛЛ | 625 мм | 595 мм | 1029000050 |
