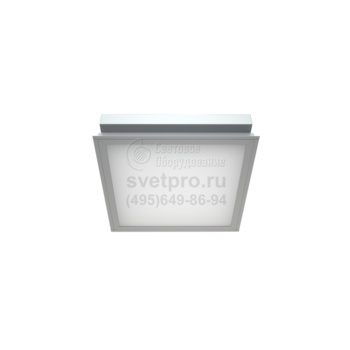

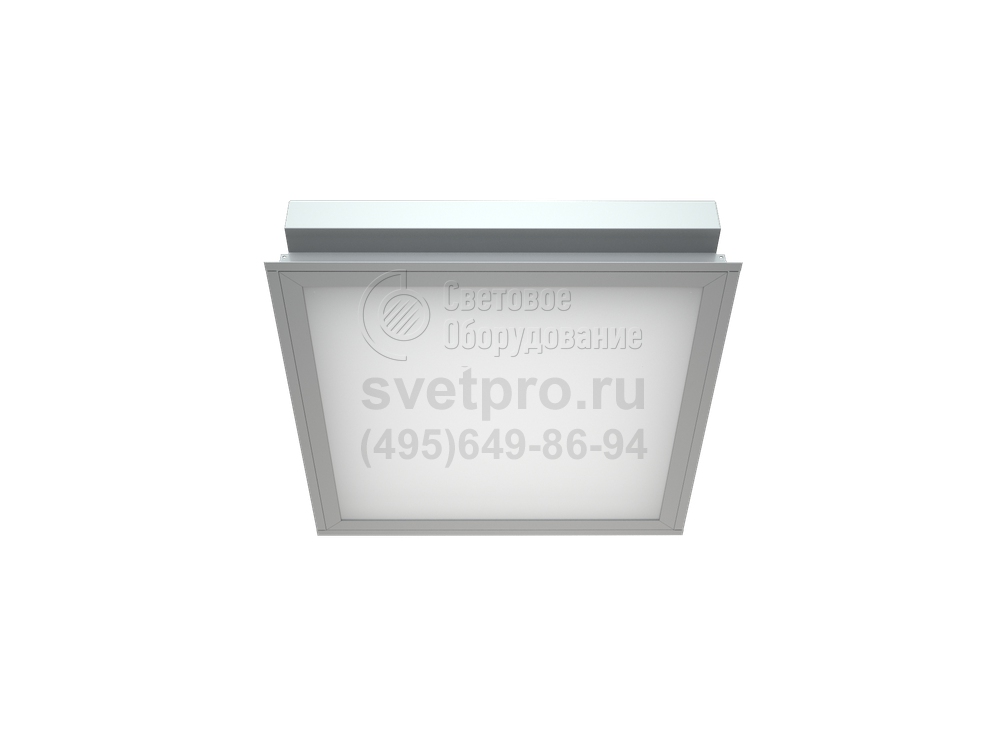

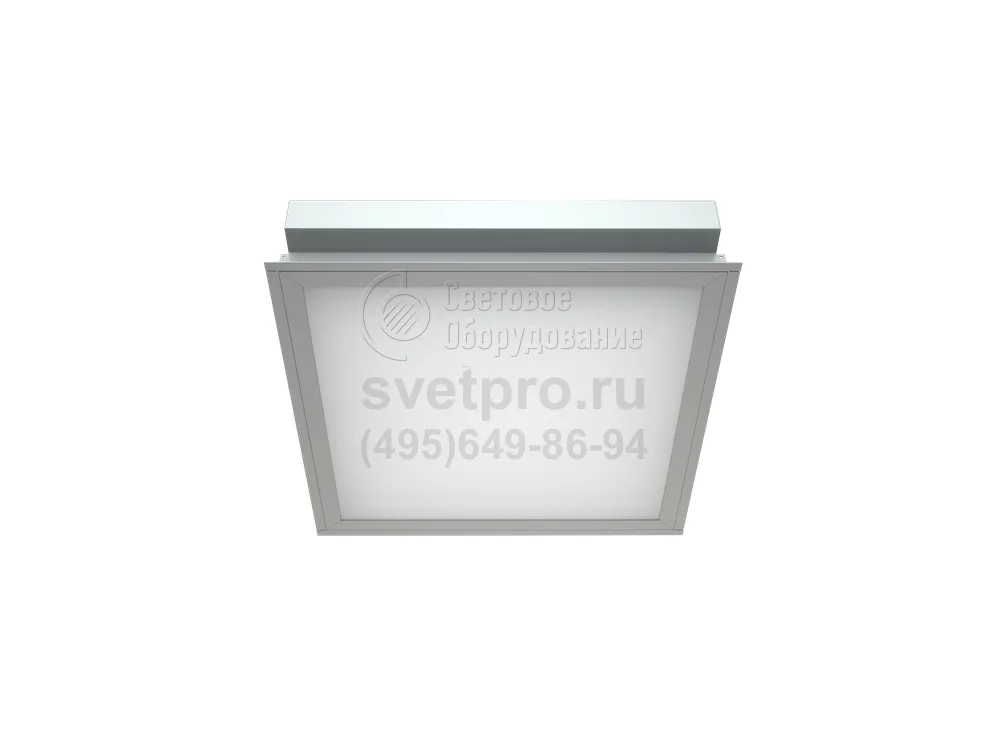

OWS/K Светильник со степенью защиты IP54
Область применения: |
|
Назначение: |
|
Мощность: | 110 Вт |
Источник света: | Компактная люминесцентная лампа (КЛЛ) |
Цоколь: | 2G11 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP54 |
Климатическое исполнение: | УХЛ2 |
Артикул производителя: | OWS/K |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы OWS/K устанавливаются в коридорах заводов и фабрик, торговых залах магазинов, складских объектах, прачечных, химчистках, вокзалах, выставочных залах, столовых, больницах.
Модель встраивается в ячейки кассетных потолков системы Clip-in.
В состав изделия входит электронный ПРА, необходимый для поддержания работоспособности источника света. Во всех модификациях – это две компактные люминесцентные лампы, мощностью 55 Вт. Активно расходуемая мощность составляет более 96%. Свет образуется равномерно, что минимизирует его пульсации (менее 5%). Оптическая часть представлена опаловым рассеивателем, минимизирующим слепящий эффект интенсивного светового потока.
Различия модификаций сводятся к размеру стального корпуса: 600х600 мм и 625х625 мм, степени защиты оптического отсека (IP54) и электрических компонентов (IP40 и IP54), наличию дополнительного оборудования (БАП), способно поддержать работоспособность при сбое в питающей сети. Рамку с рассеивателем, вставленную в корпус, фиксируют скрытые пружины. Диапазон температуры, благоприятный для работы светильника OWS/K: -20°С – +40°С.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Светильник может быть установлен в нишу из нормально воспламеняемого материала.
Для светильника OWP 255 с прозрачным силикатным стеклом максимальная ударная нагрузка – 6,5 Дж, для светильника OWP 255 с матовым силикатным стеклом ударная нагрузка не более 1,5 Дж.
Комплект поставки
Светильник (без ламп), шт. - 1
Стартеры (для светильников с ЭмПРА), шт. по числу ламп
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в кассетные подвесные потолки системы Clip-in. Подвесная система Orcal 3000, тип Q (3 мм) и тип S (3 мм).
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый белой порошковой краской. В корпусе установлена пускорегулирующая аппаратура. Для обеспечения степени защиты по периметру корпуса закреплен силиконовый уплотнитель.
Оптическая часть
Опаловый рассеиватель из ПММА в металлической рамке. Версия светильника mat комплектуется матовым, силикатным, темперированным стектом. Устанавливается в корпус скрытыми пружинами.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | - |
EMC | Да |
Температурный режим | -20,+40 C |
Цвет корпуса | белый |
Класс пожароопасности | П-II,IIа |
Коэффициент пульсации | <5% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | B…A+ |
Блок аварийного питания | Да |

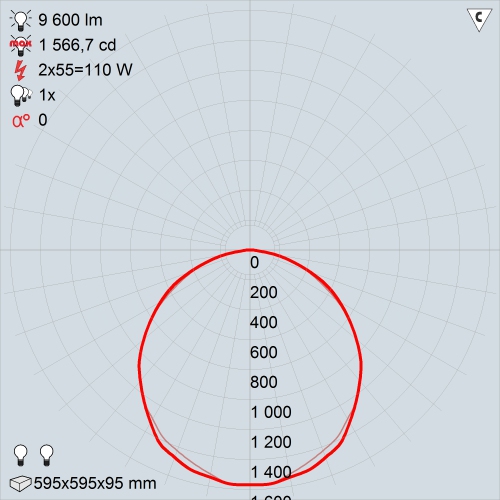

КСС

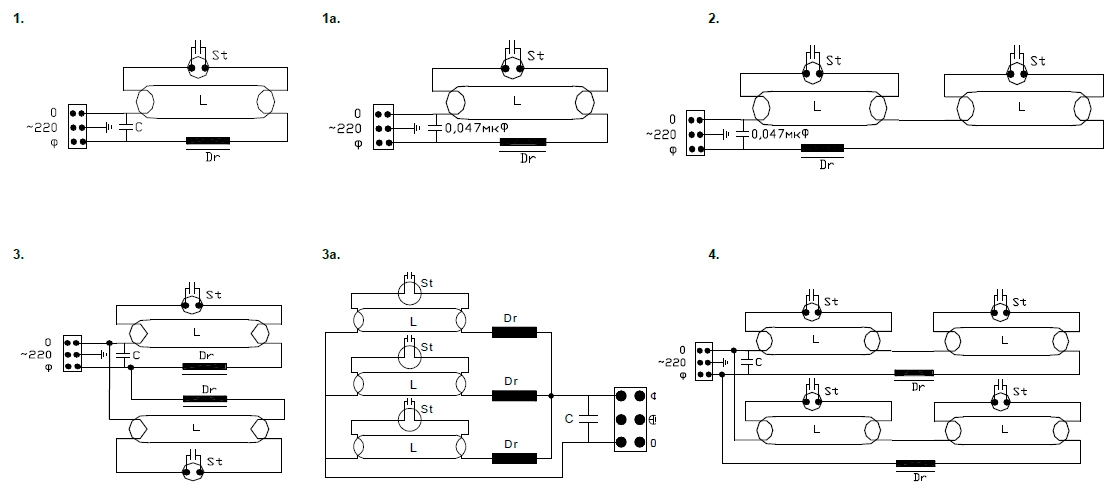

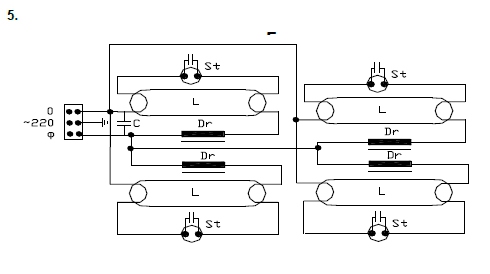

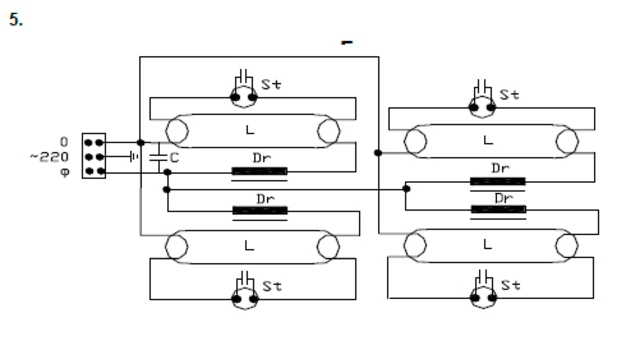

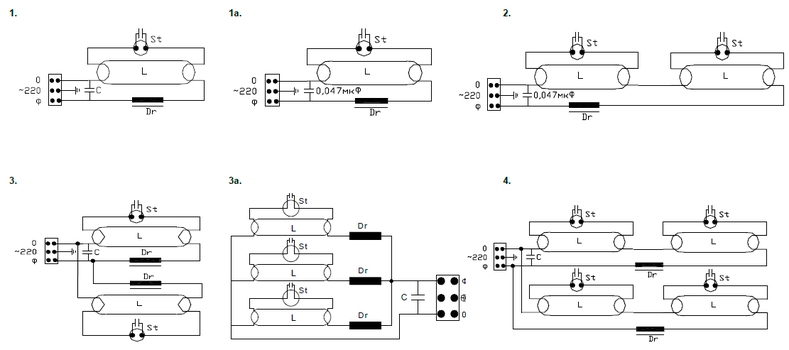

Схема электрических соединений

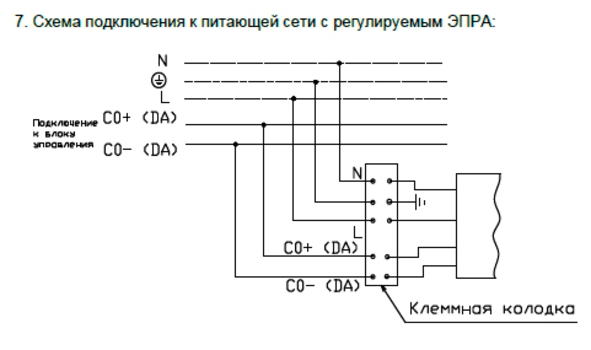

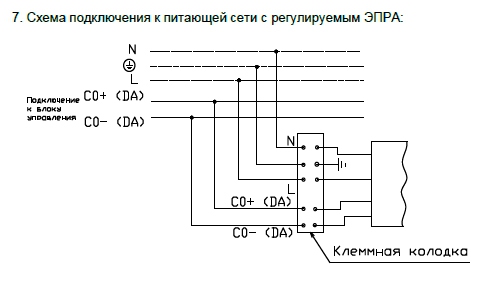

Схема подключения к питающей сети с регулируемым ЭПРА
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
OWS/K 255 /600/ IP54/IP40 | 2 | 110 Вт | ЭПРА | 2G11 | КЛЛ | 600 мм | 600 мм | 1377000010 |
OWS/K 255 /600/ IP54/IP54 ES1 | 2 | 110 Вт | ЭПРА | 2G11 | КЛЛ | 600 мм | 600 мм | 1377000030 |
OWS/K 255 /625/ IP54/IP54 | 2 | 110 Вт | ЭПРА | 2G11 | КЛЛ | 625 мм | 625 мм | 1377000050 |
