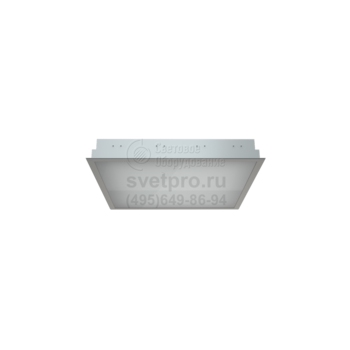

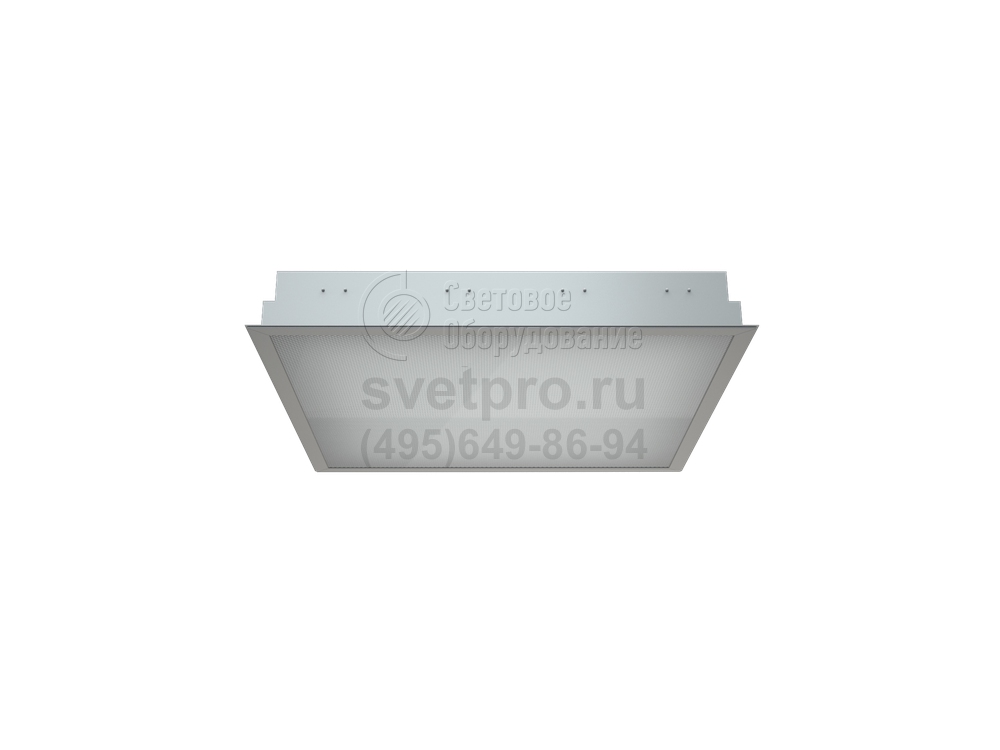

PRIZMA/R Светильник с призматическими рассеивателями
Область применения: |
|
Назначение: |
|
Мощность: | 18-36 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | PRIZMA/R |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 1400-3100 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы PRIZMA/R устанавливают в гипер- и супермаркетах, офисных и административных кабинетах, образовательных и медицинских заведениях, подразделениях бытового обслуживания.
Габаритный формат модели позволяет устанавливать ее на полки несущего профиля подвесных конструкций типа Армстронг и встраивать в потолки, подшитые гипсокартоном с помощью клипс.
В версиях изделия установлен светодиодный модуль, мощностью 18, 33, 36 Вт. Излучение света равномерное, пульсации составляют менее 5%, цветовая температура света 4000К. Световой поток равен 1400 и 3100 лм. Электропитание светодиодов осуществляется посредством нерегулируемого драйвера. Доля активно используемой мощности более 90%. Рассеивание света обеспечивает прозрачный призматический рассеиватель. Модуль, определенный как аварийный, в версиях изделия, дополненных БАП, при сбое электроснабжения, излучает свет не менее 1 часа.
Материал, из которого изготовлен оптический элемент – полимер. Рамка, в которую он заключен, металлическая. Поверхность стального корпуса (прямоугольного или квадратного) покрывает слой порошкового окрашивания белого цвета. Степень защиты от посторонних вмешательств (вода, пыль), обеспеченная конструктивно, IP20.
Светильник обеспечивает работу аварийного EM LED module при аварийном отключении питающего напряжения. Батарея поддерживает работу EM LED module не менее 1 часа в данном режиме. Световой поток светильника при этом составляет 10% от номинального.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Комплект поставки
Светильник (без ламп), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подвесные потолки типа Армстронг или в подшивные потолки из гипсокартона с помощью клипс.
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый белой порошковой краской. В корпусе установлена пускорегулирующая аппаратура.
Оптическая часть
Рассеиватель из прозрачного полимерного материала с призматической структурой в металлической рамке. Тип светодиодов: SMD LG INNOTEK.
Параметры
PFС | > 0,90 |
AC/DC | - |
Диммирование | - |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A, A+ |
Пусковой ток | 19, 20 A |
Блок аварийного питания | Да |

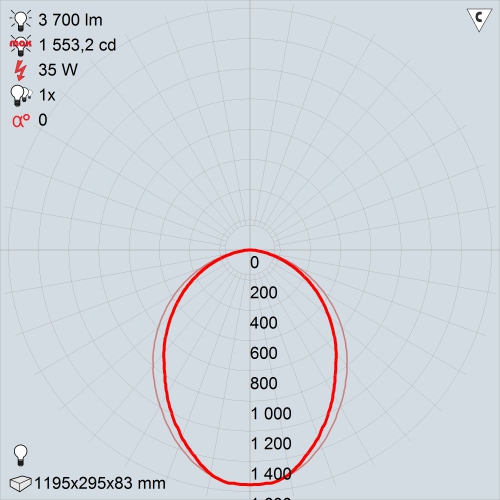

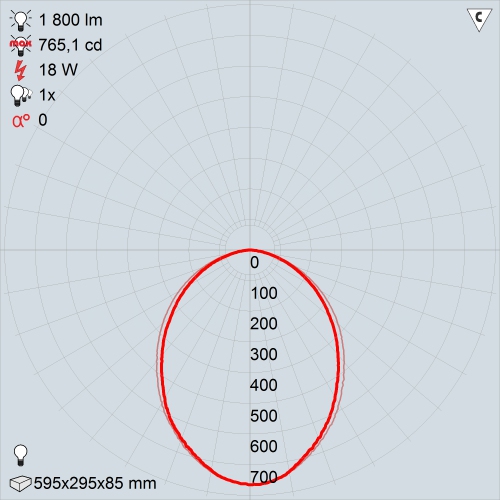

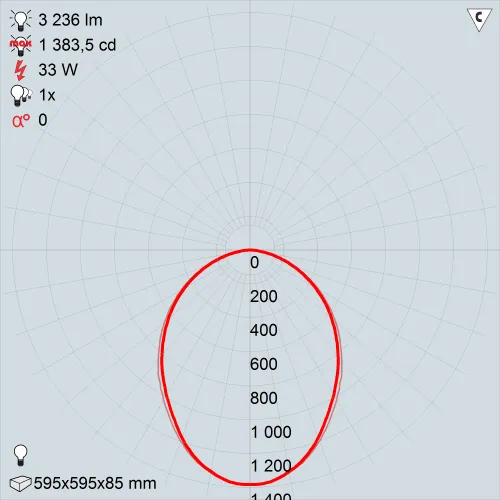

КСС
PRIZMA/R 300 | PRIZMA/R 595 | PRIZMA/R 1200 |

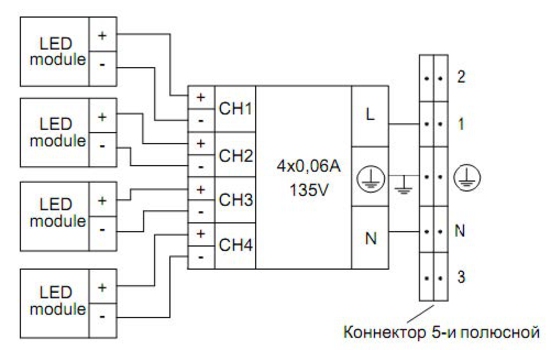

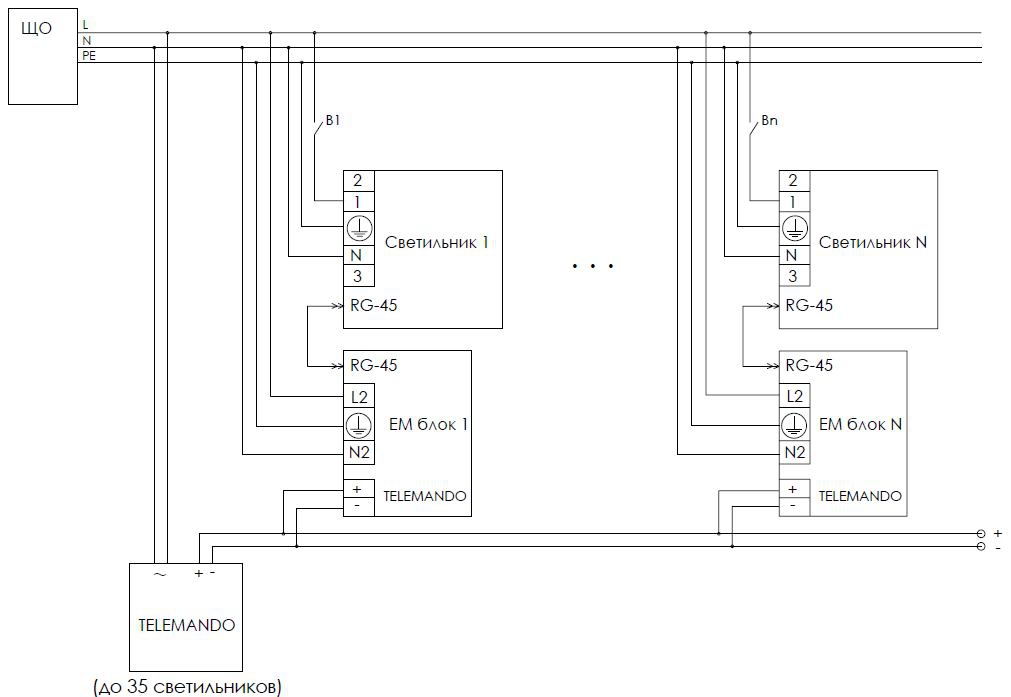

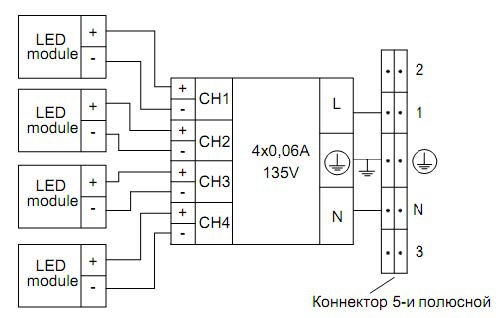

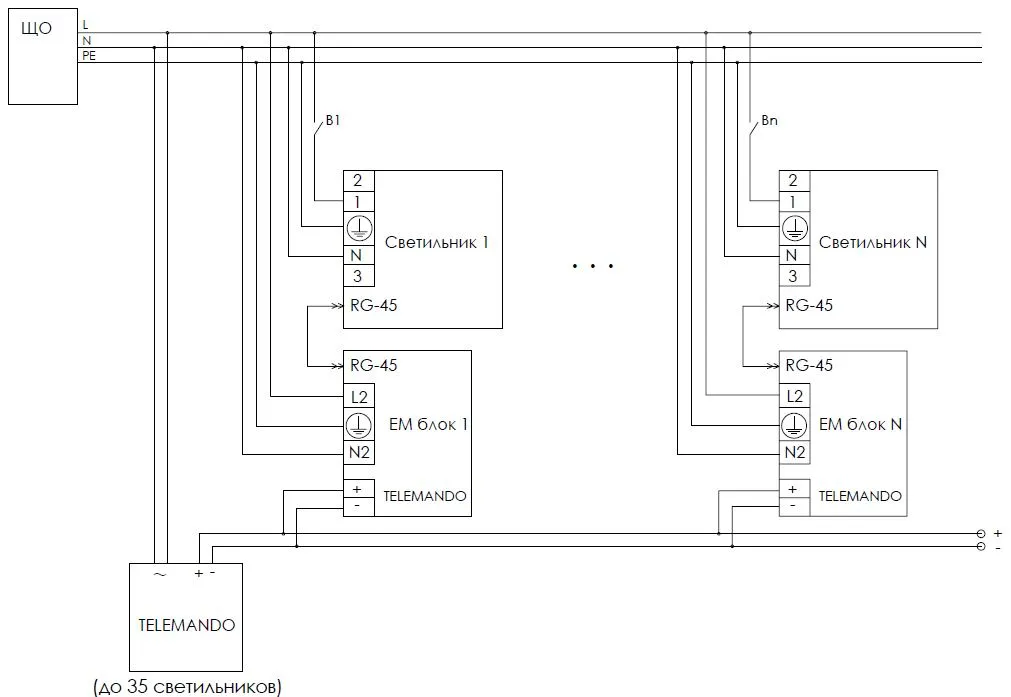

Схема электрических соединений

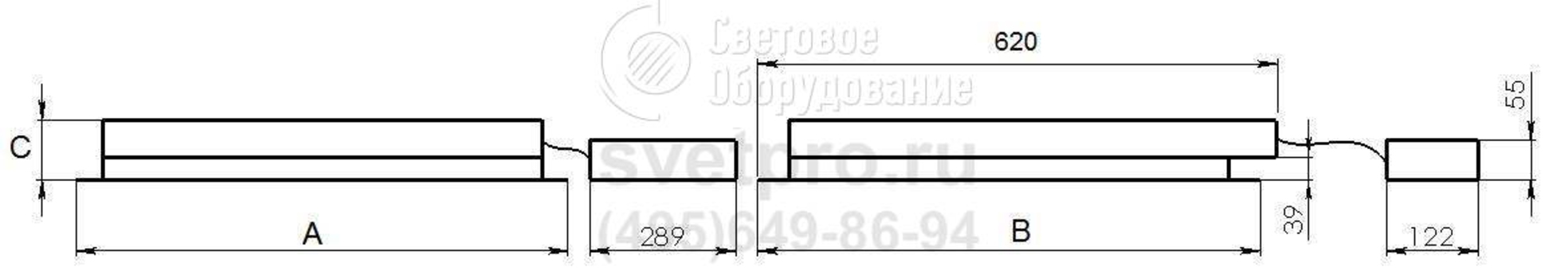

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
PRIZMA/R 300 4000K | 1400 лм | 18 Вт | 78 | 595 мм | 295 мм | 2,710 кг | 1499000010 |
PRIZMA/R 300 EM 4000K | 1400 лм | 18 Вт | 78 | 595 мм | 295 мм | 3,700 кг | 1499000340 |
PRIZMA/R 1200 4000K | 3100 лм | 33 Вт | 94 | 1195 мм | 295 мм | 5,000 кг | 1499000030 |
PRIZMA/R 595 4000K | 3100 лм | 33 Вт | 94 | 595 мм | 595 мм | 5,000 кг | 1499000020 |
PRIZMA/R 595 EM 4000K | 3100 лм | 33 Вт | 94 | 595 мм | 595 мм | 5,450 кг | 1499000350 |
PRIZMA/R 1200 EM 4000K | 3100 лм | 36 Вт | 86 | 1195 мм | 295 мм | 5,450 кг | 1499000360 |
