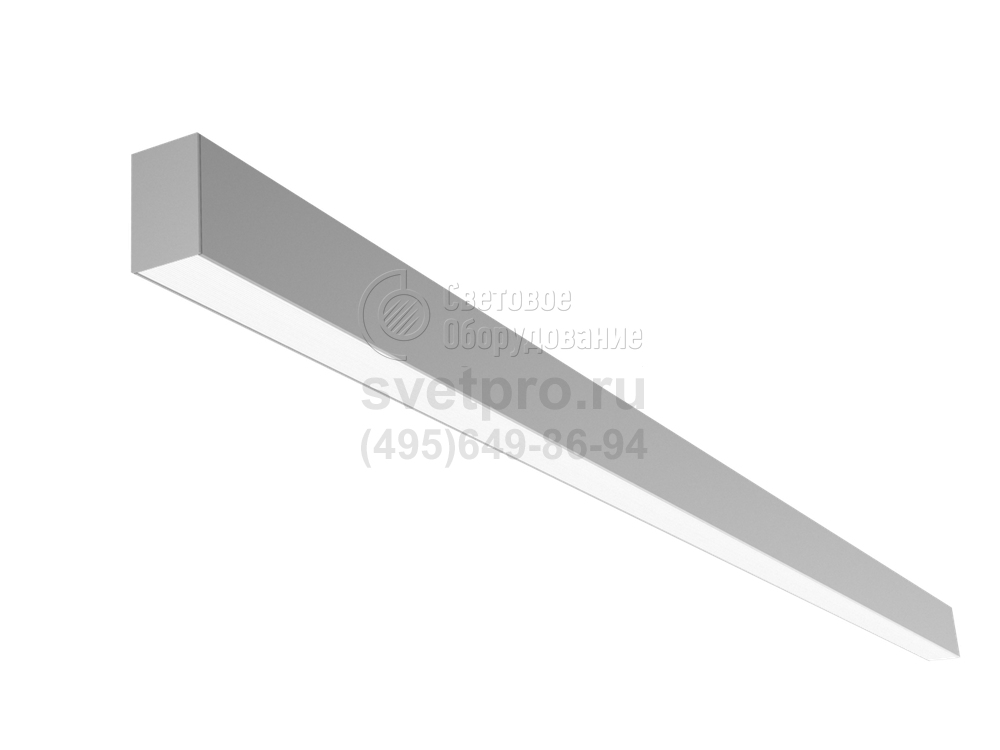

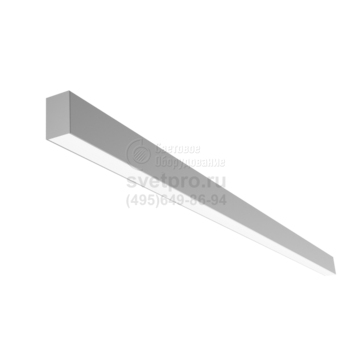

PROFILE L Подвесная/накладная профильная система
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | PROFILE L |
Гарантийный срок: | 3 года |
Цветовая температура: | 3000-4000 К |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
PROFILE L применяется в офисах, магазинах, гостиницах, кафе, ресторанах, жилых помещениях.
Профильная система может быть наложена на опорную поверхность или подвешена на тросовых подвесах (аксессуар), имеющих длину до 2,0 метра.
Внутренний объем, образованный металлической и светопропускающей частью изделия, предназначен для установки светодиодного модуля или самоклеящейся светодиодной ленты. Драйвер помещается в потолочную чашку или выносится в запотолочное пространство. В модельном ряду предусмотрено наличие изделий шириной 38 и 60 мм, стандартная длина – 2,5 м. Удлинить конструкцию можно, используя соединительные элементы, которые, как и торцевые заглушки, входят в аксессуарный перечень. Доступна возможность выбора источника питания без драйвера и драйверов, мощностью 75 или 150 Вт, обеспечивающих подачу постоянного напряжения 24 В.
Материалы, из которых изготовлена профильная система PROFILE L: анодированный алюминий и опаловый поликарбонат, исключающий ослепление светом. Распространение получили изделия с теплой и нейтральной цветовой температурой. Эксплуатационный диапазон: +5°С – +35°С, степень защиты – IP20.
Установка
На потолок на подвесах
Конструкция
Корпус изготовлен из экструдированного анодированного алюминиевого профиля, рассеиватель - из экструдированого поликарбонатного профиля. Торцевые крышки, соединительные элементы и другие аксессуары поставляются отдельно. Конструкция PROFILE L предполагает установку питающего драйвера в потолочную чашку или за подшивной потолок.
Оптическая часть
Рассеиватель из экструдированого поликарбонатного профиля
Характеристики
Драйвер поставляется отдельно
Параметры
PFС | - |
AC/DC | - |
Диммирование | - |
EMC | Да |
Температурный режим | от +5 до +35 C |
Цвет корпуса | металлик |
Класс пожароопасности | - |
Коэффициент пульсации | - |
Ударопрочность | - |
Класс энергоэффективности | - |
Пусковой ток | - |
Блок аварийного питания | - |
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
PROFILE 30L торцевая крышка (комплект из 2 шт.) | 1 | 2398000110 | 0.095 |
PROFILE 60L торцевая крышка металлик (комплект из 2 шт.) | 1 | 2398000130 | 0.13 |
PROFILE 30L/60L комплект соединения профилей | 1 | 2398000160 | 0.045 |
PROFILE L/H комплект подвеса (1 шт.) | 2 | 2398000180 | 0.05 |
PROFILE 30L/60L комплект электропитания (без драйвера) | 1 | 2398000200 | 0.8 |
Драйвер LED 150Вт-24В (TCI DC 150W 24V VST 122754) | 1 | 6002001270 | 0.4 |
Драйвер LED 75W 24V (TRQ Q3 24V 75W) | 1 | 6002001480 | 0.34 |

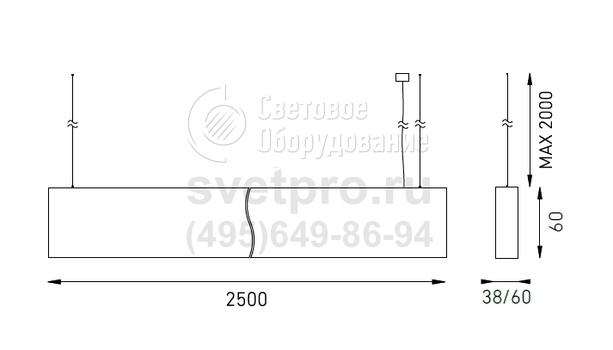

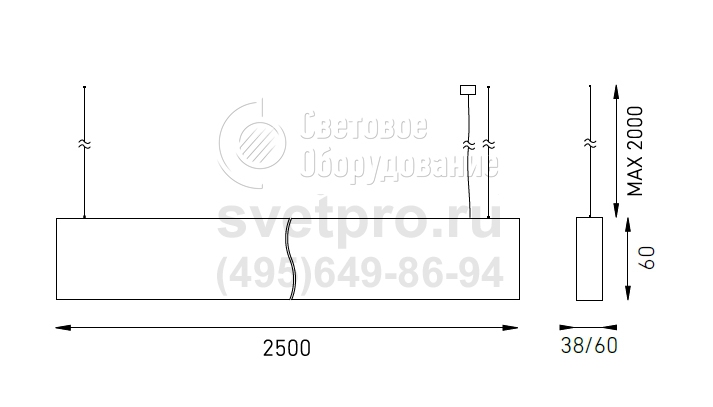

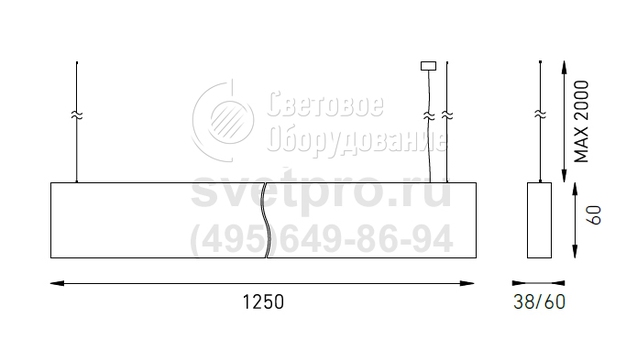

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
PROFILE 30L (profile + diffuser 2500mm) | 0 лм | 0 Вт | 0 | 2500 мм | 38 мм | 3,000 кг | 2398000070 |
PROFILE 60L (profile + diffuser 2500mm) | 0 лм | 0 Вт | 0 | 2500 мм | 60 мм | 3,700 кг | 2398000090 |
