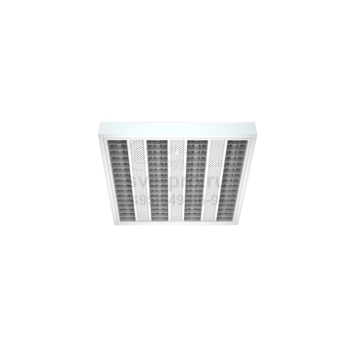

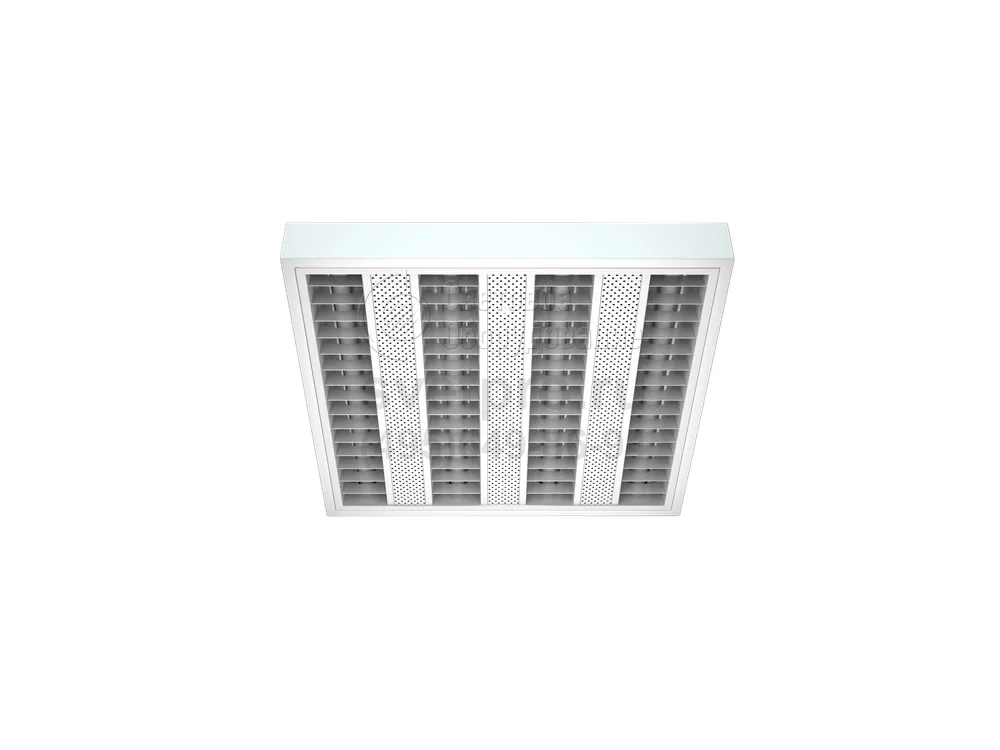

PTF/R Светильник с лампами Т5
Область применения: |
|
Назначение: |
|
Мощность: | 42-112 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G5 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | PTF/R |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы PTF/R применяют для освещения офисных центров, административных кабинетов, магазинов и торговых центров.
Модель предполагает встраиваемый способ монтажа. Она устанавливается в ячейки, образованные Т- образным профилем потолков типа Армстронг или в вырезы потолков, подшитых гипсокартонными плитами.
Размер выреза должен обеспечить вхождение встраиваемой части и использование фиксирующих клипс (аксессуар). Для модификаций 595х595 мм, габариты выреза: 575х575 мм, модификаций 1195х295 мм – 1175х275 мм. В модельном ряду представлены изделия, эксплуатируемые с 3-мя или 4-мя лампами Т5 (по 14 Вт каждая) или 4-мя лампами по 28 Вт. В каждом светильнике предусмотрен ЭПРА. Для ряда объектов важно наличие модификаций с блоком аварийного питания. Имеются также изделия с перфорированными вставками, относящимися к оптической части модели.
Стальной корпус светильника PTF/R приобрел белый цвет при порошковом окрашивании. Поверхность зеркальных алюминиевых бипараболических решеток выполняет функцию отражателя и формирует защитный угол. Световой поток обретает направленное распределение без боковых засветов. Обеспечиваемая конструкцией светильника степень защиты, соответствует IP20.
В светильнике предусмотрена работа одной лампы в случае аварийного отключения питающего напряжения. Батарея блока резервного питания обеспечивает работу лампы в течение 3 часов в данном режиме. Световой поток лампы при этом составляет 11% от номинального.
Светильник соответствует требованиям безопасности ГОСТ P МЭК 60598-2-2, ЭМС ГОСТ P 51318-99 и ГОСТ P 51514-99.
Комплект поставки
Светильник (без ламп), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подвесные потолки типа Армстронг с шириной полки несущего Т-образного профиля 15 и 24 мм или в подшивные потолки из гипсокартона с помощью клипс. Код заказа клипс — 2905000110.
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый белой порошковой краской. В корпусе установлен электронный пускорегулирующий аппарат. Для всех светильников cos φ ≥ 0,96.
Оптическая часть
Зеркальные бипараболические решетки MIRO в алюминиевой рамке. Устанавливается в корпус скрытыми пружинами.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | - |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <45% |
Ударопрочность | - |
Класс энергоэффективности | A…A+ |
Блок аварийного питания | Да |

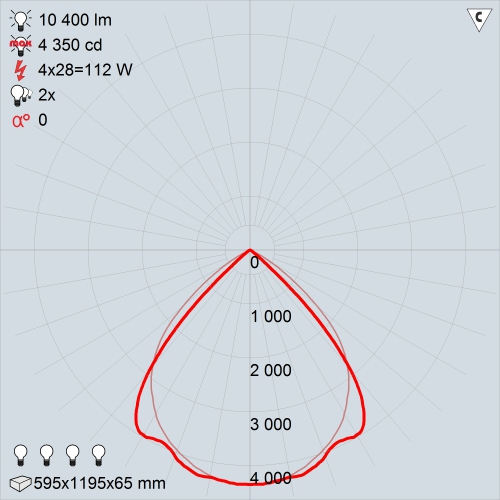

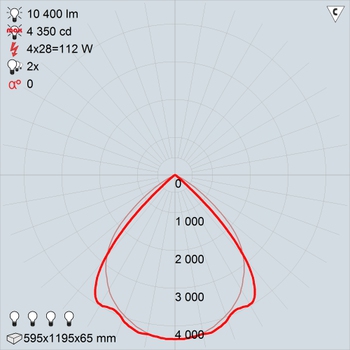

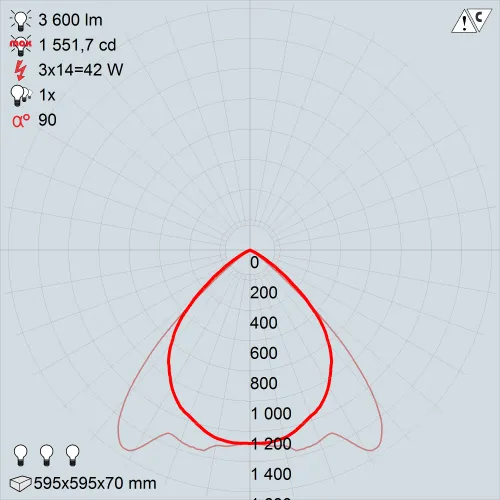

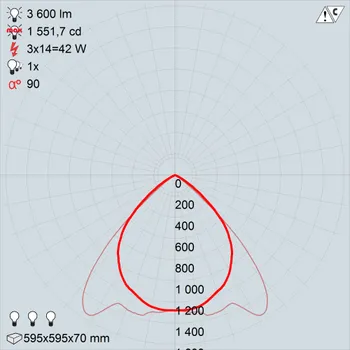

КСС
PTF/R 314 HF | PTF/R 428 HF |

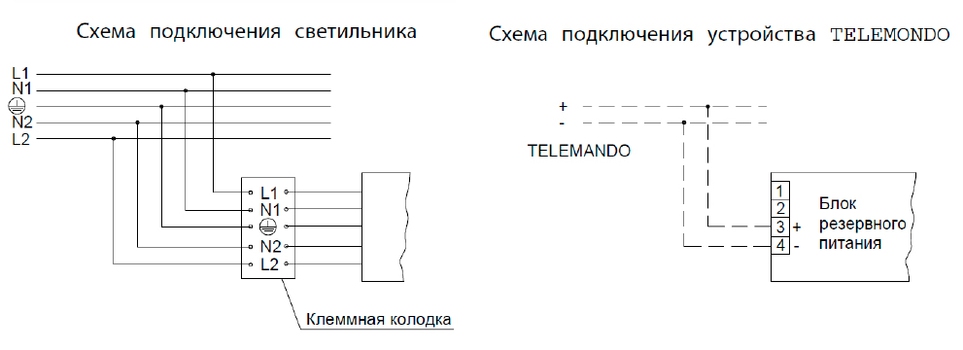

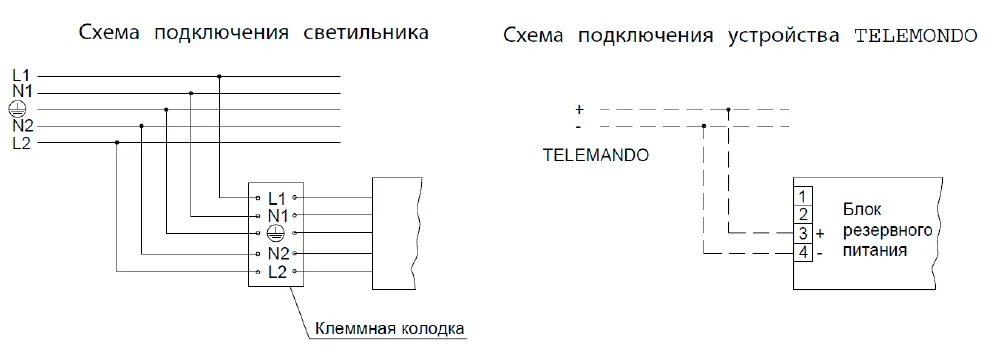

Схема электрических соединений
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Клипса г/к | 4 | 2905000110 | 0.018 |

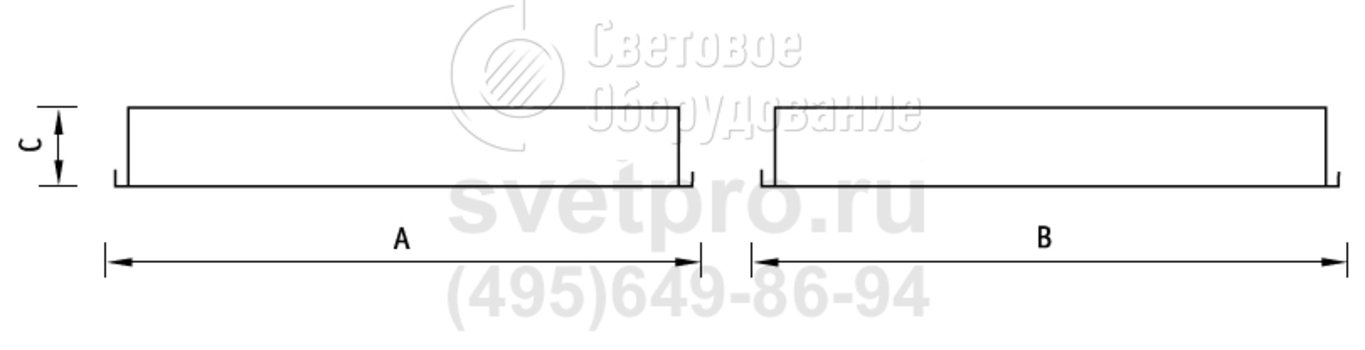

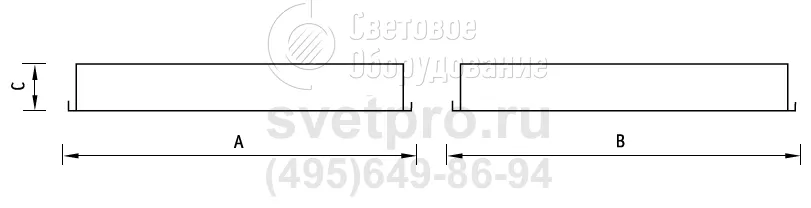

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
PTF/R 314 HF | 3 | 42 Вт | ЭПРА | G5 | ЛЛ | 595 мм | 595 мм | 1021000160 |
PTF/R 314 HF mirr. perf. | 3 | 42 Вт | ЭПРА | G5 | ЛЛ | 595 мм | 595 мм | 1021000200 |
PTF/R 414 HF | 4 | 56 Вт | ЭПРА | G5 | ЛЛ | 595 мм | 595 мм | 1021000230 |
PTF/R 414 HF ES1 | 4 | 56 Вт | ЭПРА | G5 | ЛЛ | 595 мм | 595 мм | 1021000270 |
PTF/R 414 HF ES1 mirr. perf. | 4 | 56 Вт | ЭПРА | G5 | ЛЛ | 595 мм | 595 мм | 1021000280 |
PTF/R 414 HF mirr. perf. | 4 | 56 Вт | ЭПРА | G5 | ЛЛ | 595 мм | 595 мм | 1021000360 |
PTF/R 428 HF ES1 mirr. perf. | 4 | 112 Вт | ЭПРА | G5 | ЛЛ | 1195 мм | 595 мм | 1021000390 |
PTF/R 428 HF mirr. perf. | 4 | 112 Вт | ЭПРА | G5 | ЛЛ | 1195 мм | 595 мм | 1021000410 |
