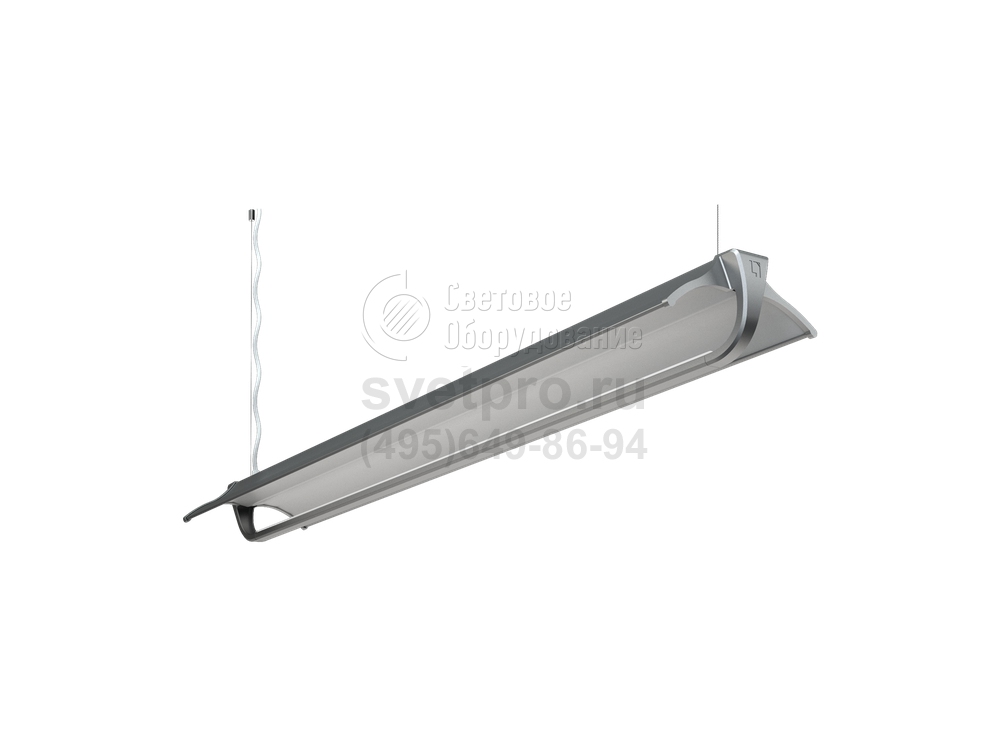

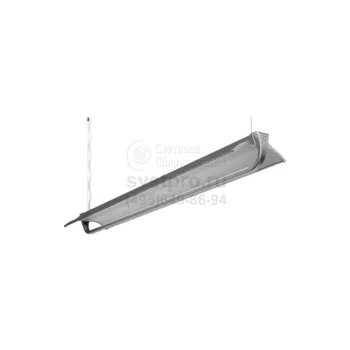

REFLECT LED Подвесная модульная система отраженного света
Область применения: |
|
Назначение: |
|
Мощность: | 24-34 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | REFLECT LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 2400-3600 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы REFLECT LED применяют, решая функционально-декоративные задачи, при обустройстве офисов, магазинов и гипермаркетов, гостиничных комплексов.
При установке изделия используется комплект тросовых подвесов, длина которых в максимальном варианте составляет 2,0 метра.
В модельном ряду предусмотрены версии модели для одиночной установки, в том числе с регулируемым драйвером, и формирования модульных конструкций из группы светильников. Световая отдача LED в любой модификации превышает 100 лм/Вт. Количество света, образуемого одним светильником, 2400 и 3600 лм. Цветовая температура – нейтрально белая (4000К). Два вида оптических элементов: опаловый рассеиватель и белый матовый отражатель, позволяют получить мягкое, лишенное слепящего действия, освещение. Комфортность обеспечена и отсутствием пульсаций, которые составляют менее 5%.
Корпус светильника REFLECT LED изготовлен из алюминиевого профиля. Порошковое окрашивание выполнено в цвет металлик. В полость корпуса помещен драйвер. Тип светораспределения – косинусное. Торцевые крышки и соединительные элементы – алюминиевые.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Комплект поставки
Светильник шт. - 1
Комплект питания, в сборе, шт. - 1
Комплект подвеса (две точки подвеса), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Монтируется на поверхность потолка на тросовых подвесах.
Конструкция
Корпус светильника изготовлен из алюминиевого профиля, окрашенного порошковой краской цвета металлик. Торцевые крышки выполнены из алюминия методом литья под давлением. Драйвер расположен внутри корпуса светильника.
Оптическая часть
Светодиодный модуль установлен на алюминиевом радиаторе и закрыт опаловым рассеивателем из ПММА, который исключает отражение отдельных светодиодов. В качестве отражающего материала используется белый матированный алюминий White Optics. Тип светодиодов: SMD.
Параметры
PFС | > 0,97, > 0,95 |
AC/DC | Да |
Диммирование | ME6 |
EMC | Да |
Температурный режим | от +5 до +35 C |
Цвет корпуса | металлик |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A+ |
Пусковой ток | 35 A |
Блок аварийного питания | - |

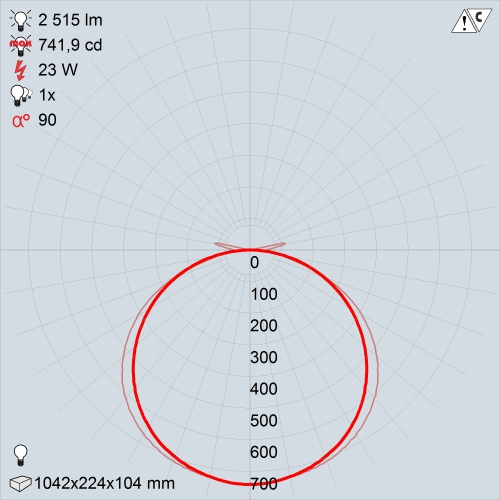

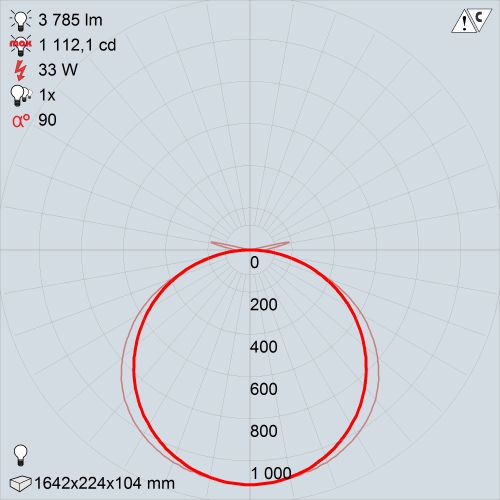

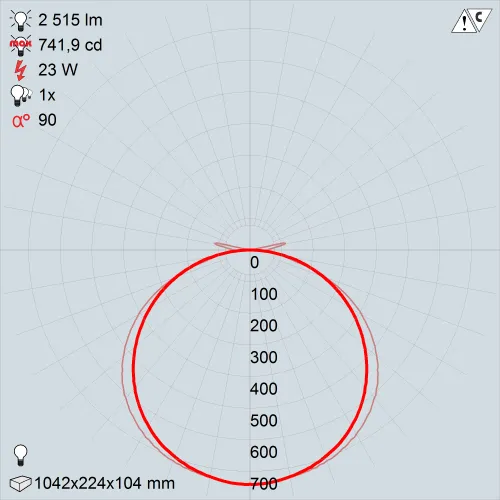

КСС
REFLECT LED 1000 | REFLECT LED 1500 |

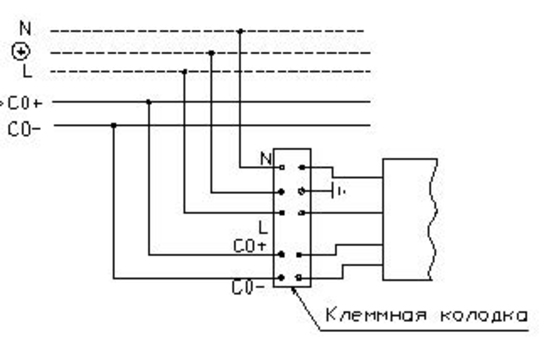

Схема электрических соединений

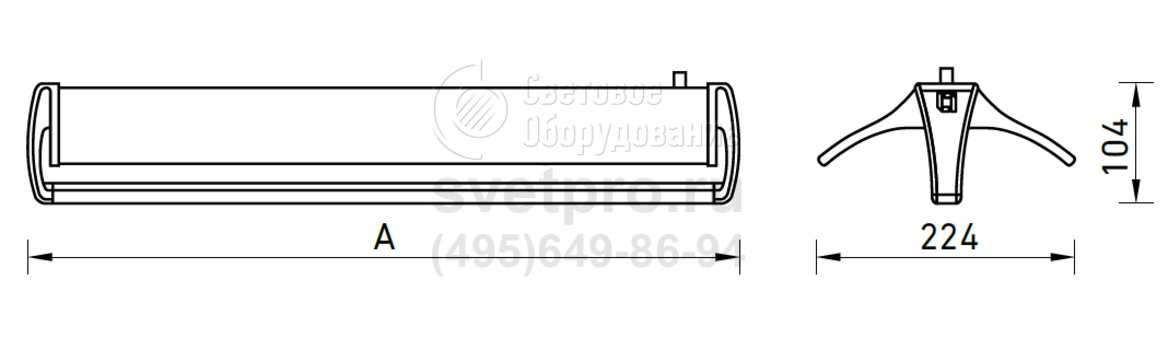

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
REFLECT LED 1000 4000K | 2400 лм | 24 Вт | 100 | 1142 мм | 224 мм | 4,500 кг | 1323000010 |
REFLECT LED 1500 4000K | 3600 лм | 34 Вт | 106 | 1642 мм | 224 мм | 6,500 кг | 1323000020 |
REFLECT LED 1500 CE 4000K | 3600 лм | 34 Вт | 106 | 1520 мм | 224 мм | 6,200 кг | 1323000040 |
REFLECT LED 1500 CL 4000K | 3600 лм | 34 Вт | 106 | 1581 мм | 224 мм | 6,200 кг | 1323000070 |
REFLECT LED 1500 CS 4000K | 3600 лм | 34 Вт | 106 | 1581 мм | 224 мм | 6,500 кг | 1323000030 |
REFLECT LED 1500 ME6 4000K | 3600 лм | 34 Вт | 106 | 1581 мм | 224 мм | 6,500 кг | 1323000080 |
