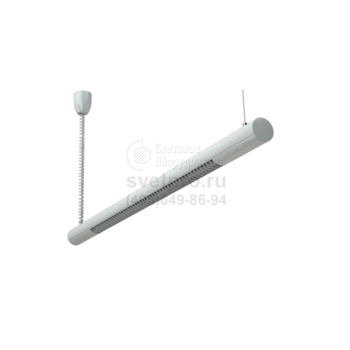

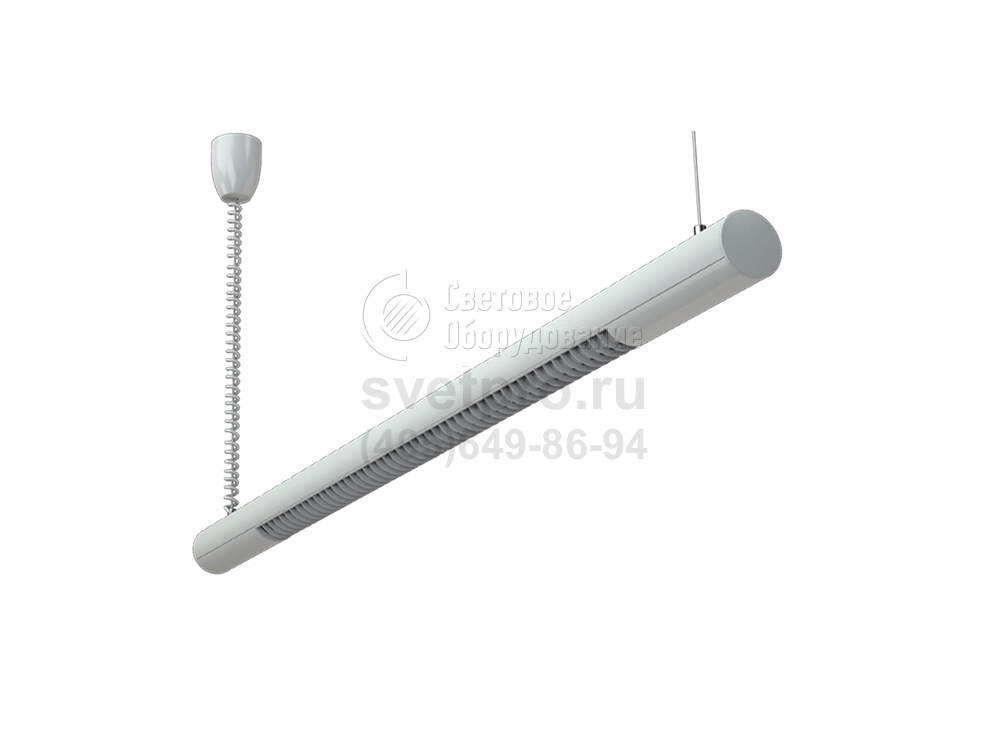

RING LED Светодиодная подвесная модульная система
Мощность: | 20-40 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | RING LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 1500-3100 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Модульная система RING LED устанавливается в гипер и супермаркетах, торговых центрах, бутиках.
Комплекты подвесов различной длины приобретаются дополнительно с учетом конфигурации предполагаемой осветительной конструкции. Не исключена индивидуальная установка осветительных приборов, а также накладной потолочный монтаж.
В модельном ряду светильников, из которых формируется модульная система, имеются изделия со световым потоком: 1500 лм (20 Вт), 2300 лм (30Вт) и 3100 лм (40 Вт). Работоспособность в стандартной электросети обеспечивает источник питания, помещенный в корпус изделия. Активно потребляемая мощность – не ниже 95%. Излучаемый свет характеризуется цветовой температурой 4000К, естественностью цветопередачи – Ra>80, равномерностью – пульсации менее 5%. Слепящее действие света минимизировано матовым рассеивателем. В состав изделия может входить решетка.
Корпуса светильников, изготовленные из алюминиевого профиля, имеют форму цилиндра с диаметром 60 мм. Их длина возрастает с увеличением мощности (количества светодиодов SMD): 1395, 1836, 2143 мм. Световое окно выполнено вдоль части корпуса. Декоративность подвесной модульной системы RING LED повышает белое порошковое окрашивание.
Светильник соответствует требованиям безопасности ГОСТ P МЭК 60598-2-2, ГОСТ Р МЭК 60598-1 и ЭМС по ГОСТ P 51318.
Комплект поставки
Светильник (без торцевых крышек), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Подвешивается на стальных тросах к потолку или устанавливается непосредственно на опорную поверхность. Минимальное необходимое число подвесов при установке в линию n = N + 1, где n — число подвесов, N — число светильников в линию. По одному подвесу в стыковочных узлах замкнутого контура.
Конструкция
Корпус светильника изготовлен из алюминиевого профиля, окрашенного белой порошковой краской. Торцевые крышки, соединительные элементы, комплекты подвесов и питания заказываются отдельно.
Оптическая часть
Профилированный матовый рассеиватель из ПММА. Тип светодиодов: SMD.
Параметры
PFС | > 0,95 |
AC/DC | Да |
Диммирование | - |
EMC | Да |
Температурный режим | от +5 до +35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | - |
Класс энергоэффективности | A |
Пусковой ток | 20 A |
Блок аварийного питания | - |

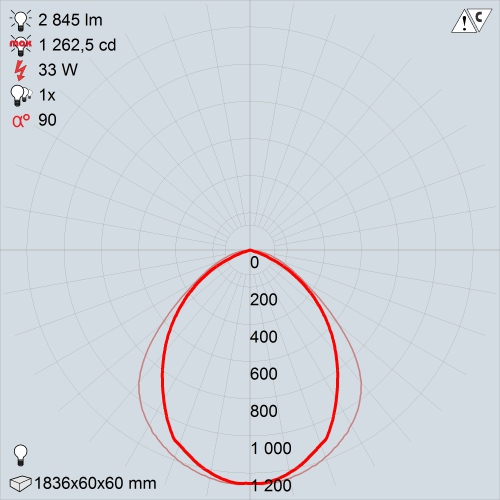

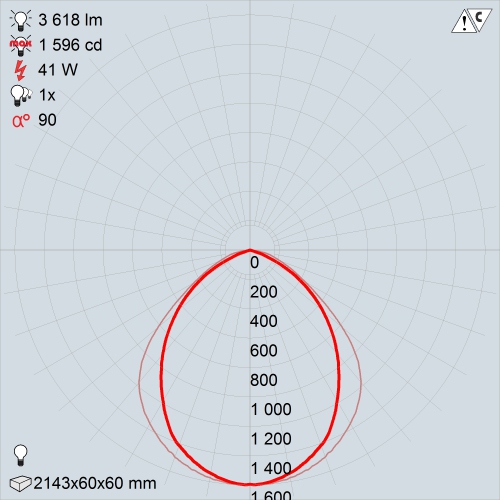

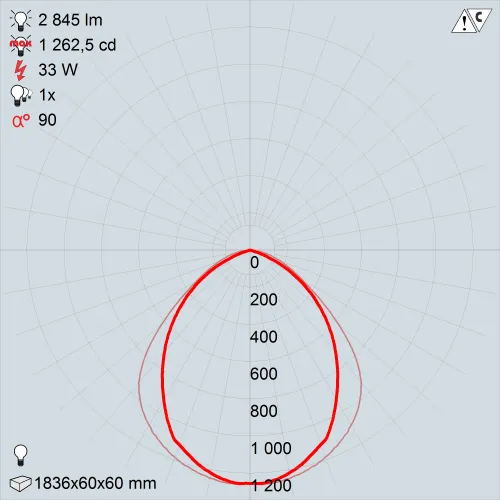

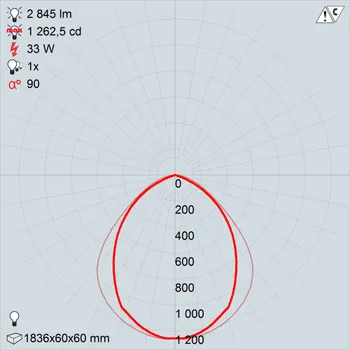

КСС
RING LED 30 4000K | RING LED 40 4000K |
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Комплект крепления (модульный) | 2 | 2301000190 | 0.023 |
Крепежная планка HELIO | 2 | 2301000200 | 0.02 |
Подвес модульный | 2 | 2301000210 | 0.035 |
Подвес модульный 3 м. | 2 | 2301000220 | 0.028 |
Подвес модульный 5 м. | 2 | 2301000230 | 0.076 |
Комплект питания | 1 | 2901000110 | 0.235 |

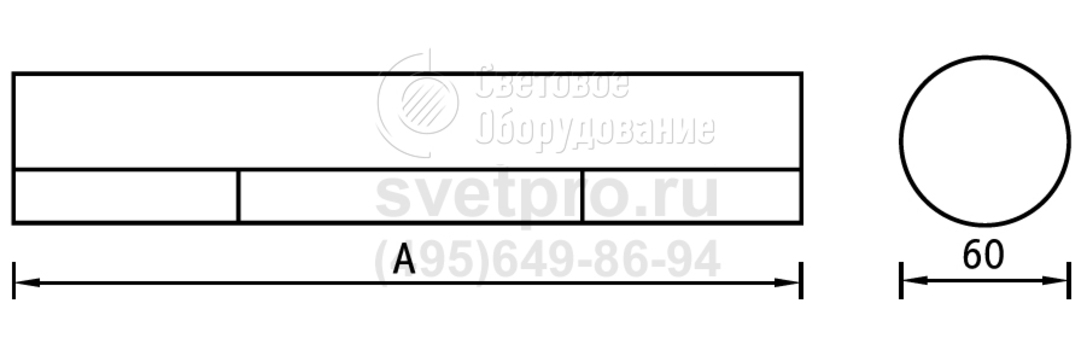

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
RING LED 20 4000K | 1500 лм | 20 Вт | 75 | 1395 мм | 60 мм | 2,000 кг | 1306000020 |
RING LED 30 4000K | 2300 лм | 30 Вт | 77 | 1836 мм | 60 мм | 2,100 кг | 1306000030 |
RING LED 40 4000K | 3100 лм | 40 Вт | 78 | 2143 мм | 60 мм | 2,500 кг | 1304000010 |
