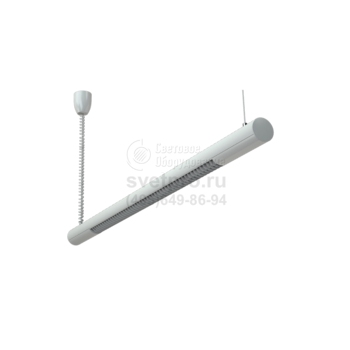

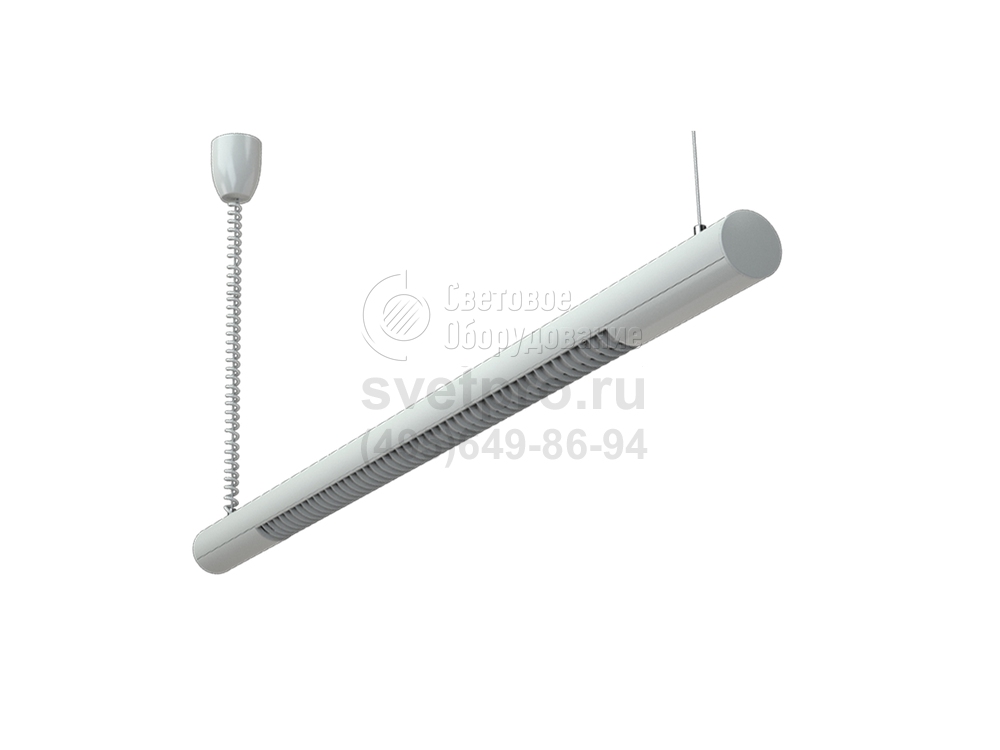

RING Подвесная модульная система
Мощность: | 18-58 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G13 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | RING |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Подвесные модульные системы RING оборудуются в торговых залах магазинов, бутиков и торговых центров.
Комплекты модульных подвесов выбираются из перечня аксессуаров. Доступна реализация накладного монтажа.
Количество светильников, объединяемых в модульную систему, определяется расчетом. Их дополняют соединительными элементами и торцевыми крышками. Лампы Т8, устанавливаемые в версии светильников, потребляют 18, 36, 58 Вт. Установка в изделиях ЭПРА, снижает потери мощности до 4%. В тоже время значительно улучшается качество света: пульсации составляют менее 5%, отсутствуют шумы, соблюдается естественность цветовосприятия. Тип светораспределения формирует отражатель. Дополнительно могут быть установлены светораспределяющие решетки.
Диаметр алюминиевого корпуса светильников, образующих подвесную модульную систему RING, составляет 60 мм, длина – 1100 (1840, 2140) мм. Декоративность изделий поддержана белым порошковым окрашиванием. Решетки: белые или металлизированные изготовлены из полимерных материалов. Обеспеченная конструкцией степень защиты – IP20. Конструкция рекомендована для использования в теплых помещениях.
Светильник соответствует требованиям безопасности ГОСТ P МЭК 60598-1, ЭМС ГОСТ P 51318-99.
Комплект поставки
Светильник (без ламп, торцевых крышек и оптической части), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Подвешивается на стальных тросах к потолку или устанавливается непосредственно на опорную поверхность. Минимально необходимое число подвесов при установке в линию n = N+1, где n — число подвесов, N — число светильников в линии. По одному подвесу в стыковочных узлах замкнутого контура.
Конструкция
Корпус светильника изготовлен из алюминиевого профиля, окрашенного белой порошковой краской. Торцевые крышки, соединительные элементы, комплекты подвесов заказываются отдельно.
Оптическая часть
Алюминиевый отражатель. Белая решетка из поликарбоната или металлизированная пластиковая решетка (заказываются отдельно). Для RING 118 — 2 решетки; RING 136 — 4 решетки; RING 158 — 5 решеток.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | - |
EMC | Да |
Температурный режим | от +5 до +35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | - |
Класс энергоэффективности | A |
Блок аварийного питания | - |

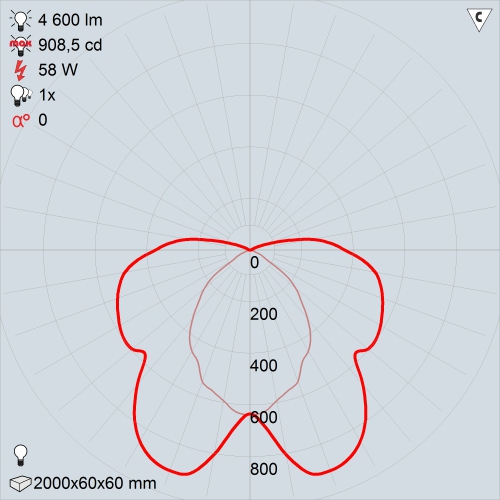

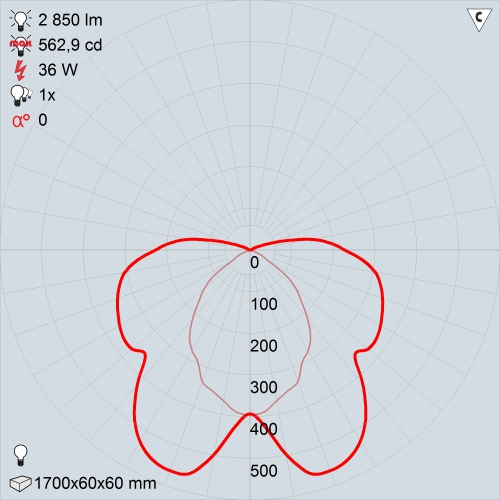

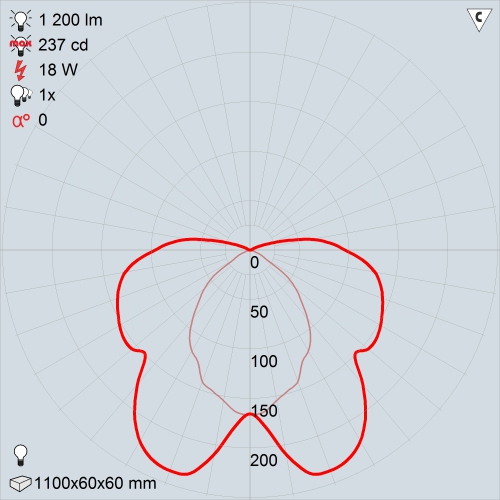

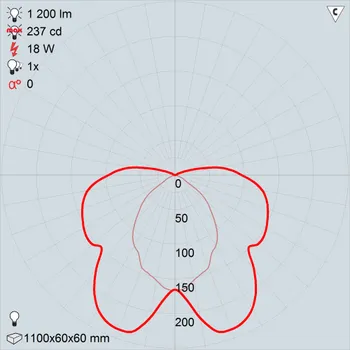

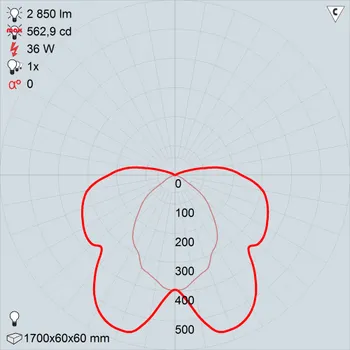

КСС
RING 118 HF | RING 136 HF | RING 158 HF |
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Комплект крепления (модульный) | 2 | 2301000190 | 0.023 |
Крепежная планка HELIO | 2 | 2301000200 | 0.02 |
Подвес модульный | 2 | 2301000210 | 0.035 |
Подвес модульный 3 м. | 2 | 2301000220 | 0.028 |
Подвес модульный 5 м. | 2 | 2301000230 | 0.076 |
Комплект питания | 1 | 2901000110 | 0.235 |

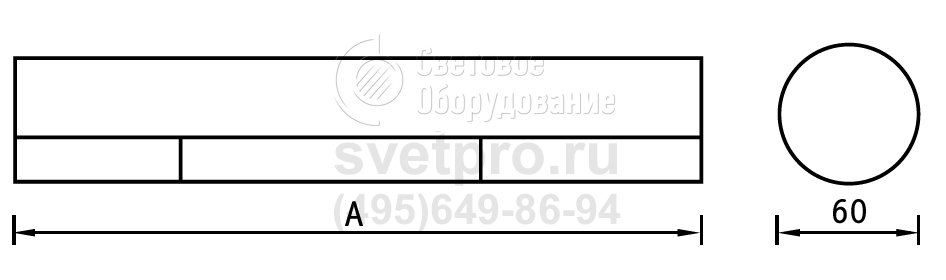

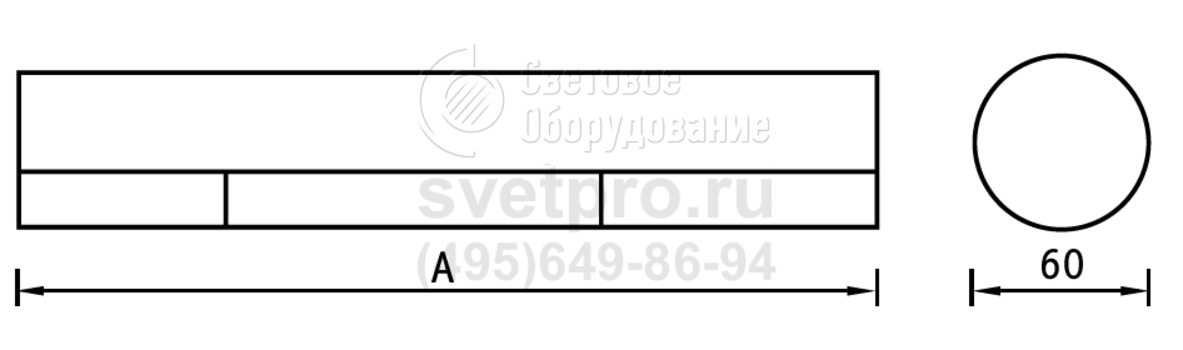

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
RING 118 HF | 1 | 18 Вт | ЭПРА | G13 | ЛЛ | 1100 мм | 60 мм | 1303000020 |
RING 136 HF | 1 | 36 Вт | ЭПРА | G13 | ЛЛ | 1840 мм | 60 мм | 1303000070 |
RING 158 HF | 1 | 58 Вт | ЭПРА | G13 | ЛЛ | 2140 мм | 60 мм | 1303000170 |
