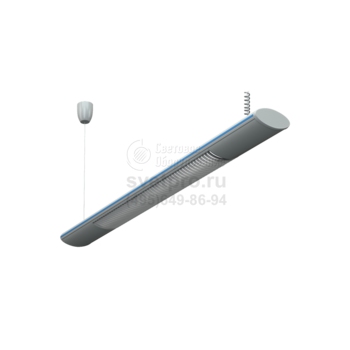

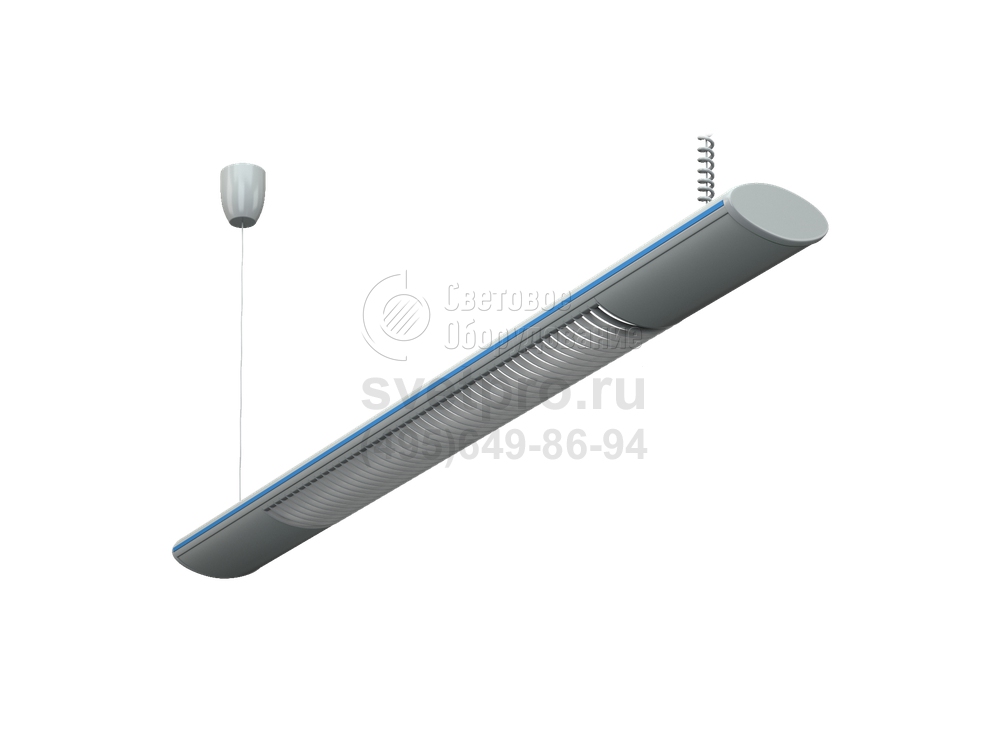

RIVAL LED Светодиодная подвесная модульная система
Мощность: | 40-80 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | RIVAL LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 3200-6400 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Модульные системы RIVAL LED целесообразно применять для освещения гипер- и супермаркетов, бутиков, магазинов.
Для монтажа подвесной конструкции в состав аксессуаров входят комплекты подвесов, позволяющие выбрать оптимальную высоту установки. Предусмотрено наличие соединительных элементов и торцевых крышек, а также источников резервного питания.
Светильники, предназначенные для модульной системы, оснащены светодиодными кластерами. Мощность изделий модельного ряда: 40 – 80 Вт, световой поток: 3200 – 6400 лм. Цветовой оттенок света – нейтральный белый (4000К), естественность оценки цветовых особенностей товаров – высокая (Ra>80). Пульсации, не превышающие 5%, свидетельствуют о равномерности светообразования. Активно расходуемая мощность – не менее 95%. В модельном ряду используемых светильников имеются версии, с регулируемым по аналоговому протоколу, драйвером. Часть изделий дополнена блоком аварийного питания.
Матовый отражатель минимизирует слепящее действие. Удлиненный алюминиевый корпус начального и конечного светильников дополняют овальные торцевые крышки. Предусмотрены меры по повышению эстетической привлекательности. К ним относится белое порошковое окрашивание и цветная вставка, проходящая вдоль корпуса.
Светильник соответствует требованиям безопасности ГОСТ P МЭК 60598-2-2, ГОСТ Р МЭК 60598-1 и ЭМС по ГОСТ P 51318.
Комплект поставки
Светильник (без торцевых крышек), шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Подвешивается на стальных тросах к потолку или устанавливается непосредственно на опорную поверхность. Минимальное необходимое число подвесов при установке в линию n = N+1, где n — число подвесов, N — число светильников в линии. По одному подвесу в стыковочных узлах замкнутого контура.
Конструкция
Корпус светильника изготовлен из алюминиевого профиля, окрашенного белой порошковой краской. Торцевые крышки, соединительные элементы, комплекты подвесов и питания заказываются отдельно.
Оптическая часть
Профилированный матовый рассеиватель из ПММА. Тип светодиодов: SMD.
Параметры
PFС | > 0,95 |
AC/DC | Да |
Диммирование | Протокол DALI |
EMC | Да |
Температурный режим | от +5 до +35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | - |
Класс энергоэффективности | A |
Пусковой ток | 20, 32, 45 A |
Блок аварийного питания | Да |

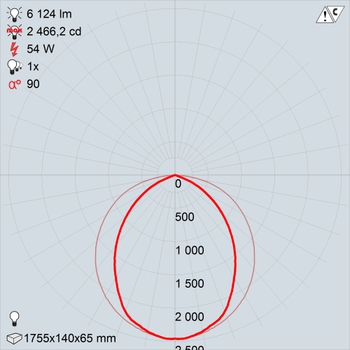

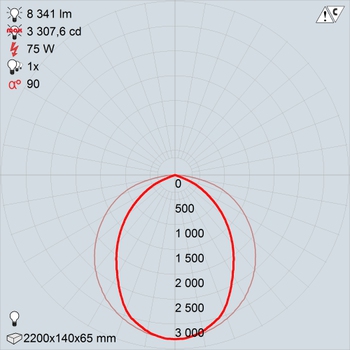

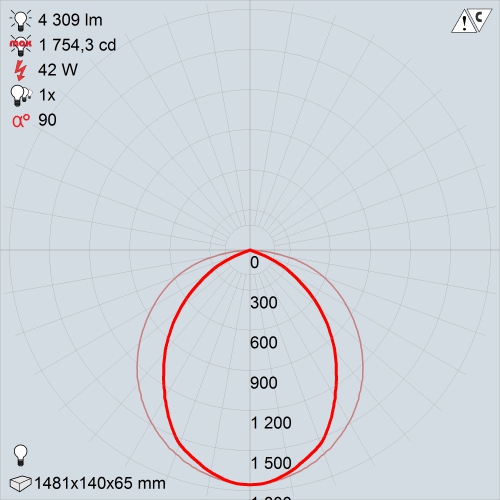

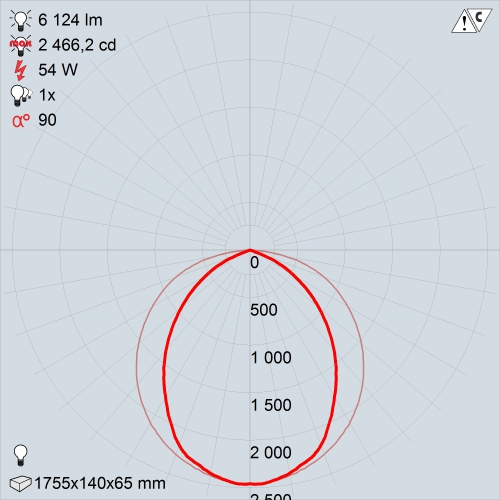

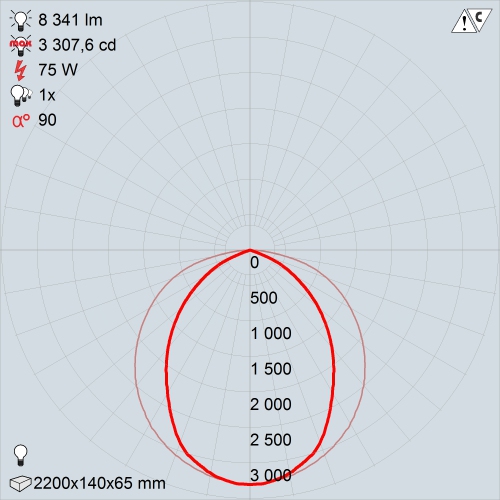

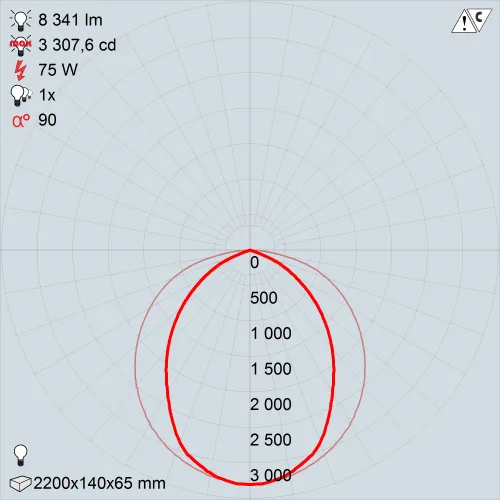

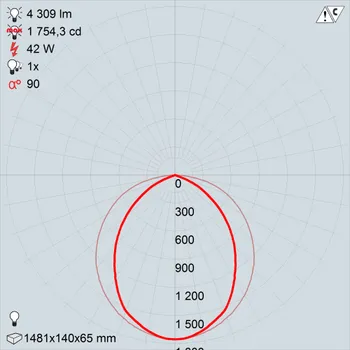

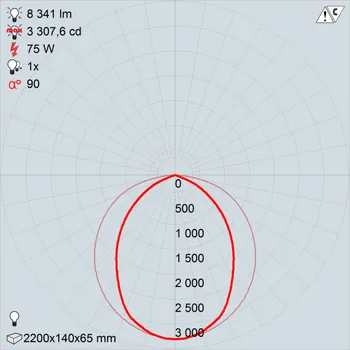

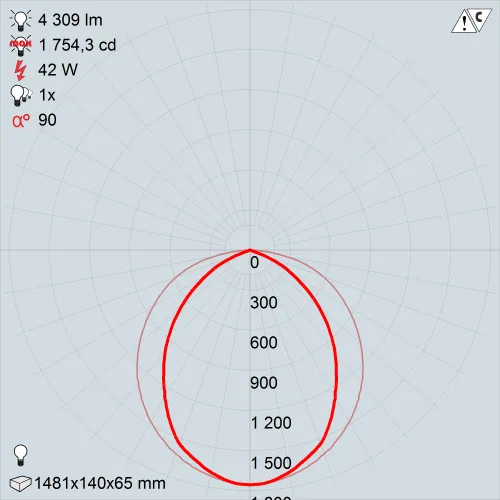

КСС
RIVAL LED 40 | RIVAL LED 60 | RIVAL LED 80 |
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Комплект крепления (модульный) | 2 | 2301000190 | 0.023 |
Крепежная планка HELIO | 2 | 2301000200 | 0.02 |
Комплект питания | 1 | 2901000110 | 0.235 |

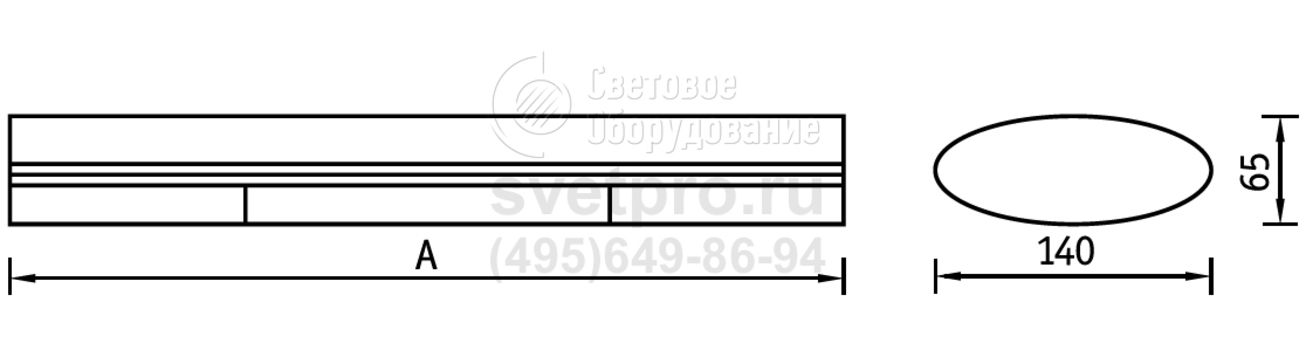

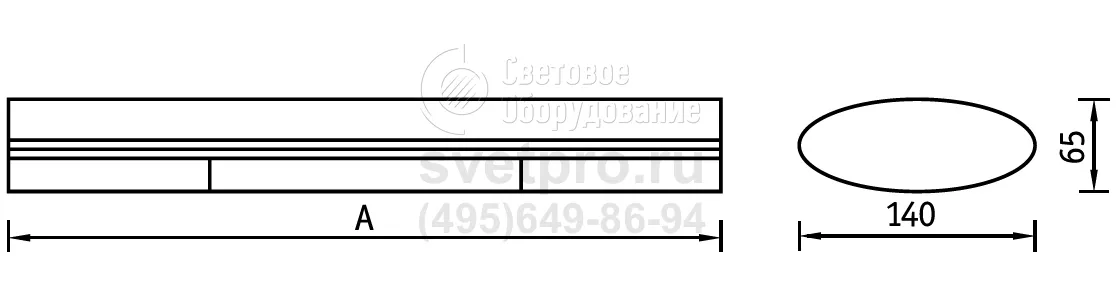

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
RIVAL LED 40 EM 4000K | 3200 лм | 40 Вт | 80 | 1481 мм | 140 мм | 4,300 кг | 1310000060 |
RIVAL LED 40 4000K | 3200 лм | 42 Вт | 76 | 1481 мм | 140 мм | 3,800 кг | 1310000020 |
RIVAL LED 40 HFD 4000K | 3200 лм | 42 Вт | 76 | 1481 мм | 140 мм | 3,800 кг | 1310000050 |
RIVAL LED 60 4000K | 4800 лм | 54 Вт | 89 | 1755 мм | 140 мм | 4,600 кг | 1310000030 |
RIVAL LED 60 HFD 4000K | 4800 лм | 54 Вт | 89 | 1755 мм | 140 мм | 4,600 кг | 1310000150 |
RIVAL LED 60 EM 4000K | 4800 лм | 60 Вт | 80 | 1755 мм | 140 мм | 5,100 кг | 1310000070 |
RIVAL LED 80 4000K | 6400 лм | 75 Вт | 85 | 2220 мм | 140 мм | 5,500 кг | 1310000040 |
RIVAL LED 80 EM 4000K | 6400 лм | 80 Вт | 80 | 2220 мм | 140 мм | 6,000 кг | 1310000080 |
