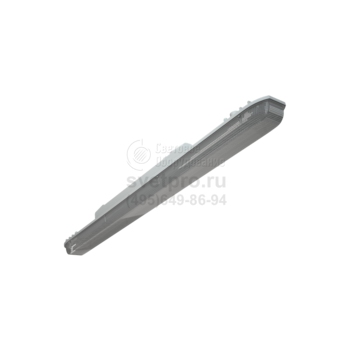

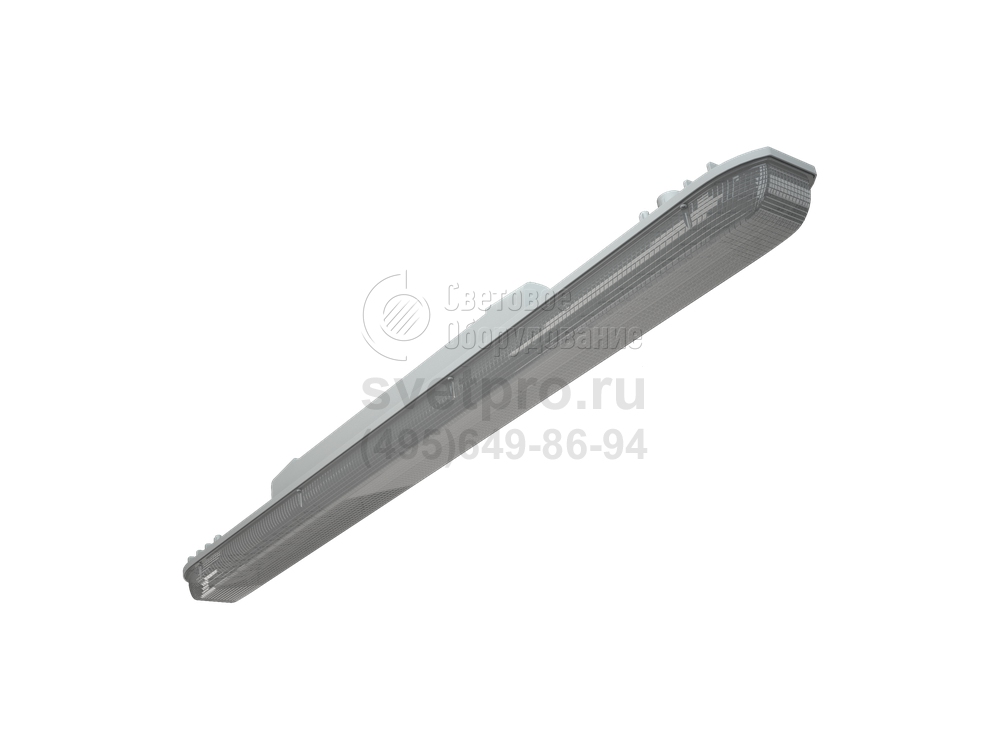

SLICK ECO LED Линейный пылевлагозащищенный светильник
Область применения: |
|
Назначение: |
|
Мощность: | 31-60 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ2 |
Артикул производителя: | SLICK ECO LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >70, >80 Ra |
Цветовая температура: | 5000 К |
Световой поток: | 3500-7500 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы Slick Eco Led применяются для освещения объектов, для которых характерно наличие в воздушной среде производственной пыли и влаги: прачечные, химчистки, лаборатории, склады, цеха предприятий.
Для выполнения накладного потолочного монтажа светильник дополнен монтажными пластинами.
Выбор соответствующей модификации осуществляется с учетом предполагаемого способа монтажа (одиночный, магистральный), излучаемого светового потока (3500 – 7500 лм), цветовой температуры (4000К или 5000К), наличия оборудования, расширяющего возможности модели (управление по протоколу DALI или МЕ6, обеспечение аварийного освещения). Активная составляющая потребляемой мощности характеризуется cosϕ≥0,95.
Рамки температурного диапазона зависят от комплектации модели и находятся в диапазоне от -25°С до +40°С. Поддерживаемая степень герметичности внутренней полости соответствует IP65, позволяя использовать модель Slick Eco Led в осложненных условиях. Микропризматический поликарбонатный рассеиватель, закрепленный на алюминиевом корпусе, минимизирует ослепление светом.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Комплект поставки
Светильник, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установочные пластины, шт. - 2
Скобы подвеса, шт. - 2
Установка
Крепление светильника непосредственно на поверхность потолка с помощью монтажных пластин (входят в комплект поставки). Возможна установка светильника на тросовый подвес.
Конструкция
Корпус изготовлен из литого под давлением алюминиевого сплава, покрыт серой порошковой краской. Под заказ возможно изготовление светильника со сквозной проводкой, блоком аварийного питания в выносном боксе (EM).
Оптическая часть
Микропризматический (PRS) рассеиватель из поликарбоната. Тип светодиодов: SMD.
Характеристики
Цветовая температура - 5000K. Индекс цветопередачи - 70. Максимальное сечение жил питающего кабеля: 3х2,5 мм2.
Параметры
PFС | > 0,95 |
AC/DC | Да |
Диммирование | - |
EMC | Да |
Температурный режим | от -25 до +40 C |
Цвет корпуса | серый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK08/5 Дж |
Класс энергоэффективности | A+ |
Пусковой ток | 20 A |
Блок аварийного питания | - |

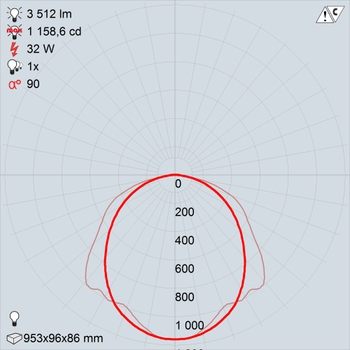

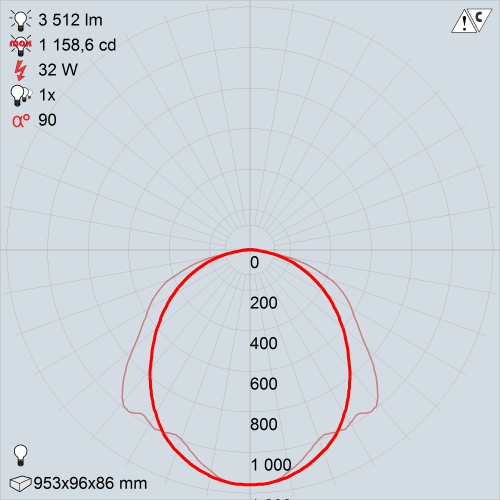

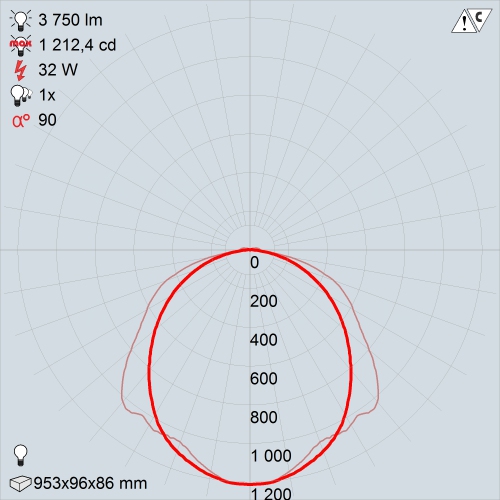

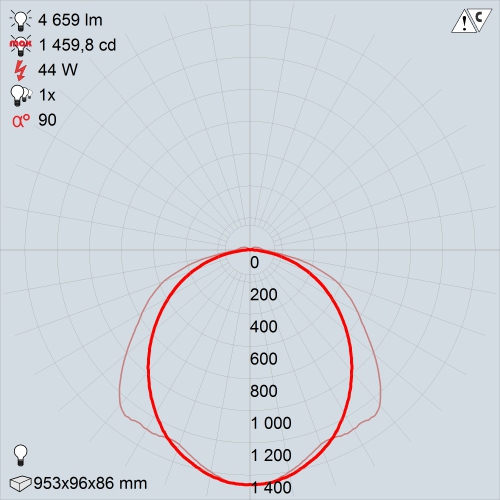

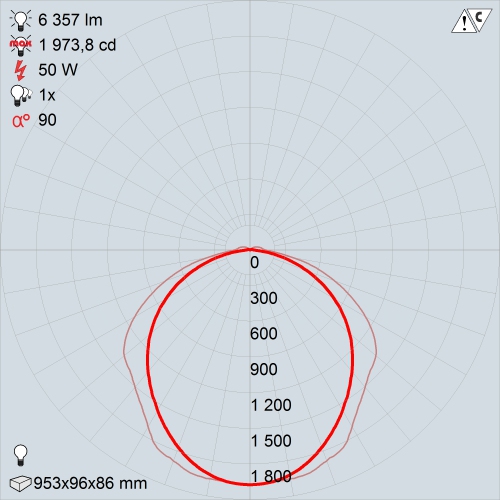

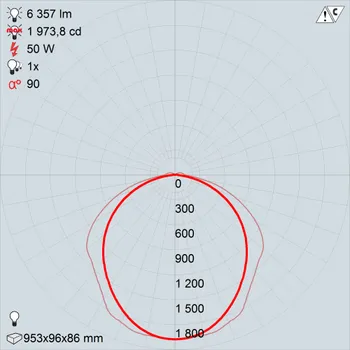

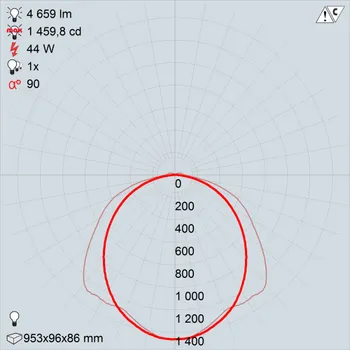

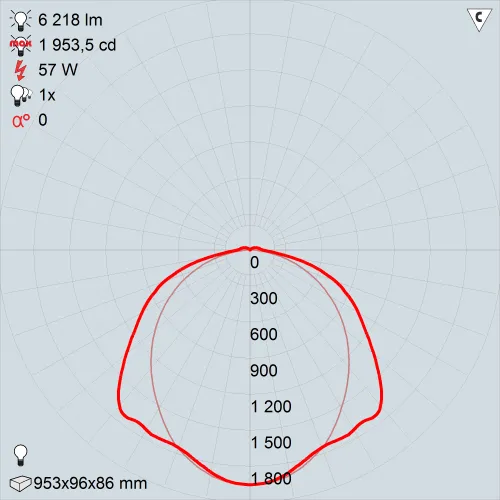

КСС
SLICK.PRS ECO LED 30 | SLICK.PRS ECO LED 30 EM | SLICK.PRS ECO LED 45 | SLICK.PRS ECO LED 60 | SLICK.PRS ECO LED 50 |

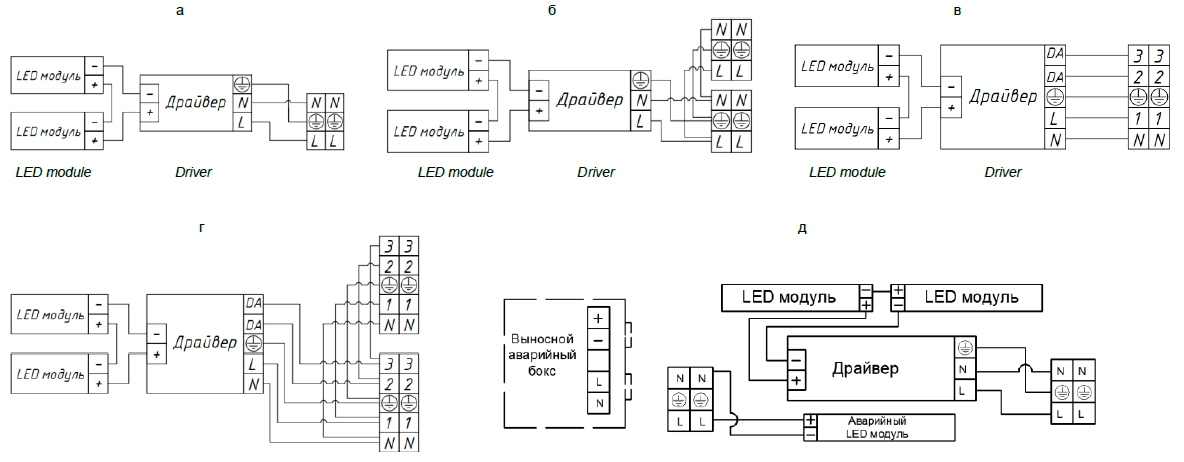

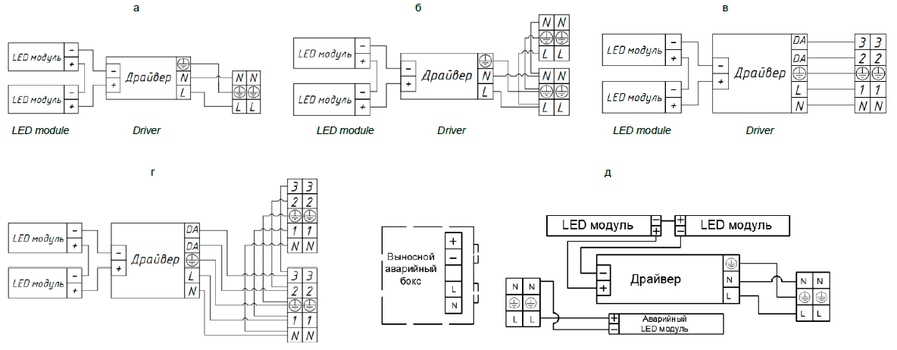

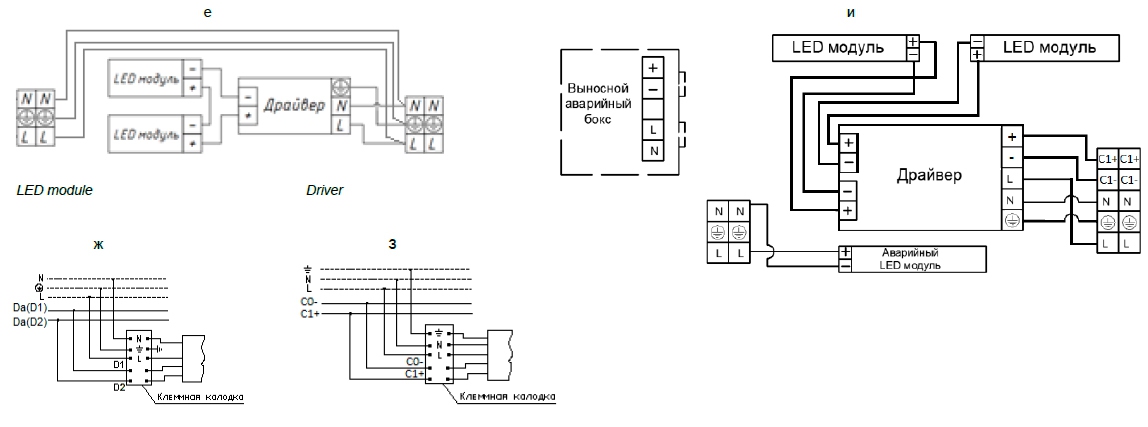

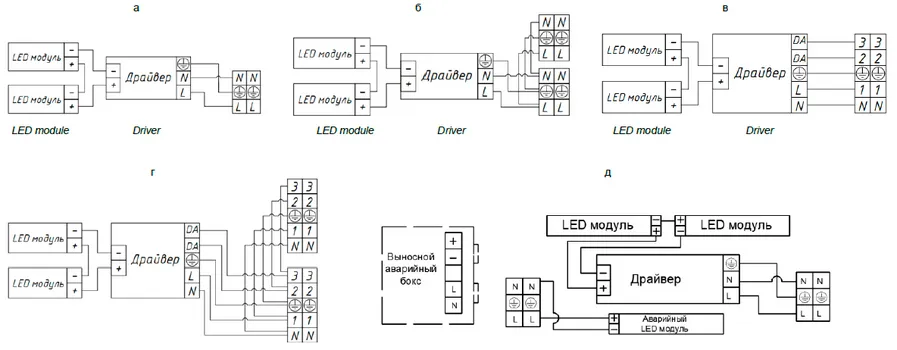

Схема электрических соединений

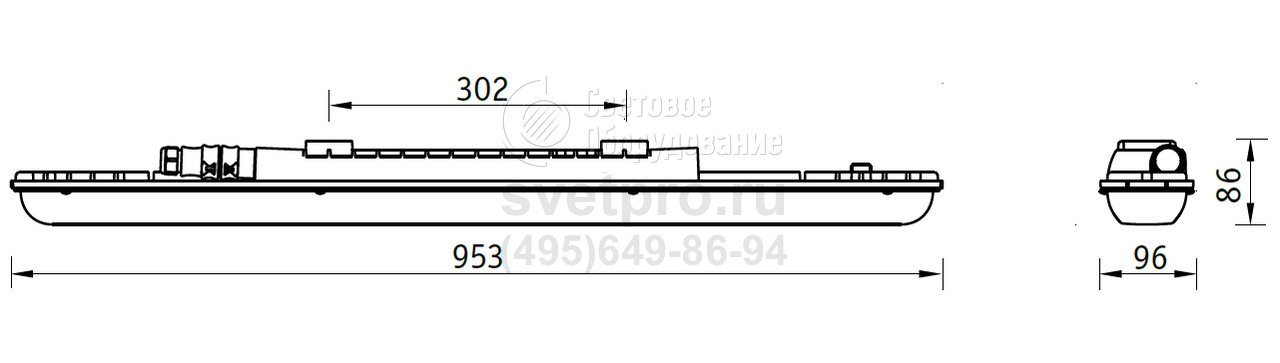

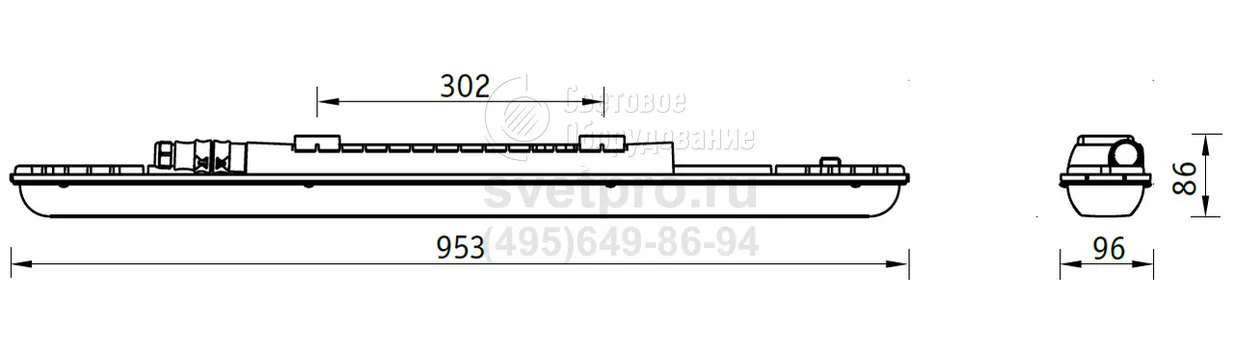

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
SLICK.PRS ECO LED 30 5000K | 3800 лм | 31 Вт | 123 | 953 мм | 96 мм | 2,200 кг | 1631000080 |
SLICK.PRS ECO LED 30 EM 5000K | 3800 лм | 31 Вт | 123 | 953 мм | 96 мм | 3,200 кг | 1631000420 |
SLICK.PRS ECO LED 30 ME6 5000K | 3500 лм | 31 Вт | 113 | 953 мм | 96 мм | 2,200 кг | 1631000950 |
SLICK.PRS ECO LED 30 ME6 EM 5000K | 3500 лм | 31 Вт | 113 | 953 мм | 96 мм | 2,200 кг | 1631000960 |
SLICK.PRS ECO LED 30 with through wiring 5000K | 3800 лм | 31 Вт | 123 | 953 мм | 96 мм | 2,200 кг | 1631000580 |
SLICK.PRS ECO LED 30 4000K | 3500 лм | 32 Вт | 109 | 953 мм | 96 мм | 2,200 кг | 1631000560 |
SLICK.OPL ECO LED 45 5000K | 4300 лм | 45 Вт | 96 | 953 мм | 96 мм | 2,600 кг | 1631000880 |
SLICK.PRS ECO LED 45 4000K | 4650 лм | 45 Вт | 103 | 953 мм | 93 мм | 2,200 кг | 1631000290 |
SLICK.PRS ECO LED 45 5000K | 5300 лм | 45 Вт | 118 | 953 мм | 96 мм | 2,200 кг | 1631000190 |
SLICK.PRS ECO LED 45 EM 5000K | 5300 лм | 45 Вт | 118 | 953 мм | 96 мм | 3,200 кг | 1631000230 |
SLICK.PRS ECO LED 45 HFD 5000K | 5300 лм | 45 Вт | 118 | 953 мм | 96 мм | 2,200 кг | 1631000590 |
SLICK.PRS ECO LED 45 ME6 5000K | 5300 лм | 45 Вт | 118 | 953 мм | 96 мм | 2,200 кг | 1631000970 |
SLICK.PRS ECO LED 45 ME6 EM 5000K | 5300 лм | 45 Вт | 118 | 953 мм | 96 мм | 3,200 кг | 1631000980 |
SLICK.PRS ECO LED 45 with through wiring 5000K | 5300 лм | 45 Вт | 118 | 953 мм | 96 мм | 2,200 кг | 1631000240 |
SLICK.PRS LED 50 ME6 5000K | 6100 лм | 47 Вт | 130 | 953 мм | 96 мм | 2,600 кг | 1631001010 |
SLICK.PRS LED 50 ME6 EM 5000K | 6100 лм | 47 Вт | 130 | 953 мм | 96 мм | 3,600 кг | 1631001020 |
SLICK.OPL ECO LED 60 5000K | 5800 лм | 56 Вт | 104 | 953 мм | 96 мм | 2,700 кг | 1631000890 |
SLICK.PRS ECO LED 60 ME6 5000K | 6200 лм | 57 Вт | 109 | 953 мм | 96 мм | 2,200 кг | 1631000990 |
SLICK.PRS ECO LED 60 ME6 EM 5000K | 6200 лм | 57 Вт | 109 | 953 мм | 96 мм | 2,200 кг | 1631001000 |
SLICK.PRS ECO LED 60 4000K | 7000 лм | 60 Вт | 117 | 953 мм | 96 мм | 2,200 кг | 1631000280 |
SLICK.PRS ECO LED 60 5000K | 7500 лм | 60 Вт | 125 | 953 мм | 96 мм | 2,200 кг | 1631000200 |
SLICK.PRS ECO LED 60 EM 4000K | 7000 лм | 60 Вт | 117 | 953 мм | 96 мм | 3,200 кг | 1631000300 |
SLICK.PRS ECO LED 60 EM 5000K | 7500 лм | 60 Вт | 125 | 953 мм | 96 мм | 3,200 кг | 1631000530 |
SLICK.PRS ECO LED 60 with through wiring 5000K | 7500 лм | 60 Вт | 125 | 953 мм | 96 мм | 2,200 кг | 1631000690 |
