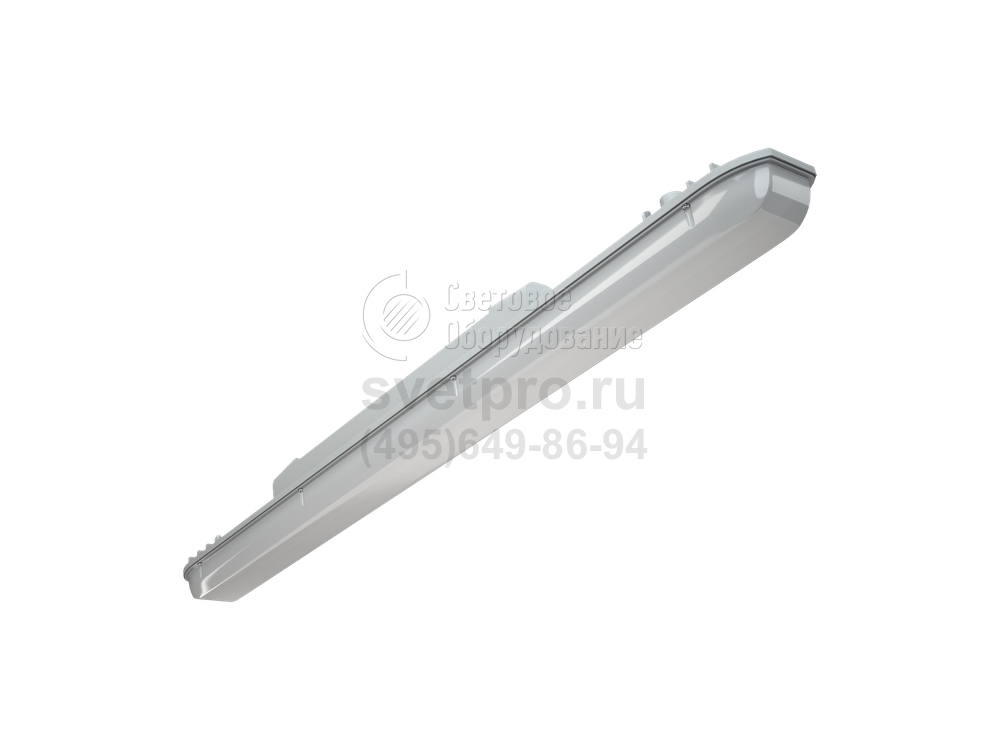

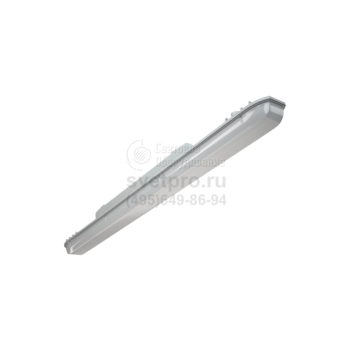

SLICK LED Линейный пылевлагозащищенный светильник
Область применения: |
|
Назначение: |
|
Мощность: | 19-48 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ2 |
Артикул производителя: | SLICK LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000-5000 К |
Световой поток: | 2000-6100 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы SLICK LED применяются в цехах промышленных предприятий, прачечных, химчистках, мастерских, складах.
Модель подходит для индивидуального монтажа, а модификации со сквозной проводкой кабеля – для группового подключения. Монтажные пластины включены в комплектацию.
Изделиям модельного ряда свойственно наличие светодиодного источника света и драйвера. Световой поток, образуемый в результате потребления от 20 до 50 Вт электроэнергии (cosϕ≥0,9), составляет 2000 – 6100 лм. Он имеет белый цвет (4000К и 5000К), хорошо передает истинные цвета предметов. Слепящее действие минимизировано рассеивателем, который имеет опаловую или призматическую поверхность. Равномерность излучения (пульсации <5%) поддерживает нормальную работоспособность и не ведет к стробоскопическому эффекту.
Светильникам SLICK LED, эффективность светообразования которых не претерпевает заметной временной деградации, не требуется замена источника света. Установленные чипы работоспособны в течение всего эксплуатационного периода, установленного для изделия. Длительность работы поддержана герметичностью IP65 конструктивной формы, образованной металлическим (сплав алюминия) корпусом и поликарбонатным рассеивателем. Блок аварийного питания в соответствующих модификациях, выносной.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Для светильников, выпускаемых в исполнении УХЛ2* по ГОСТ 15150-69, нижнее рабочее значение температуры окружающего воздуха:
-25°С - для модификаций без управления;
-20°С - для модификации с управлением по DALI;
0°С - для модификаций с аварийным блоком
Комплект поставки
Светильник, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установочные пластины, шт. - 2
Скобы подвеса, шт. - 2
Установка
Крепление светильника непосредственно на поверхность потолка с помощью монтажных пластин (входит в комплект поставки). Также возможна установка светильника на тросовый подвес.
Конструкция
Корпус изготовлен из литого под давлением алюминиевого сплава, покрыт серой порошковой краской. Под заказ возможно изготовление светильника со сквозной проводкой, блоком аварийного питания в выносном боксе (EM).
Оптическая часть
Светильники комплектуются прозрачным микропризматическим (PRS) или опаловым (OPL) рассеивателем из поликарбоната. Тип светодиодов: SMD.
Характеристики
Цветовая температура - 5000К (4000К - под заказ). Индекс цветопередачи - 70. Максимальное сечение жил питающего кабеля: 3х2,5 мм2.
Параметры
PFС | > 0,90 |
AC/DC | Да |
Диммирование | - |
EMC | Да |
Температурный режим | от -25 до +40 C |
Цвет корпуса | серый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK08/5 Дж |
Класс энергоэффективности | A+ |
Пусковой ток | 20 A |
Блок аварийного питания | - |

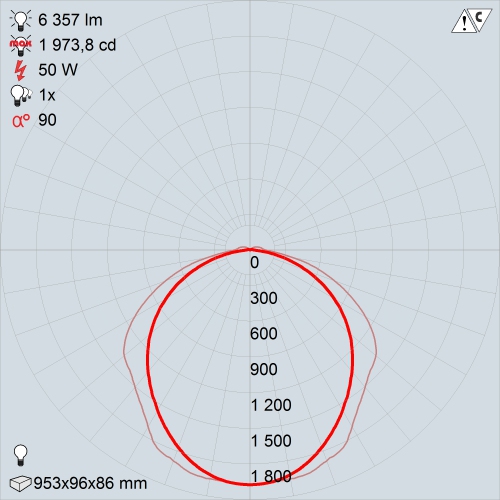

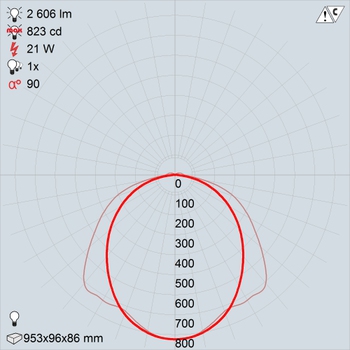

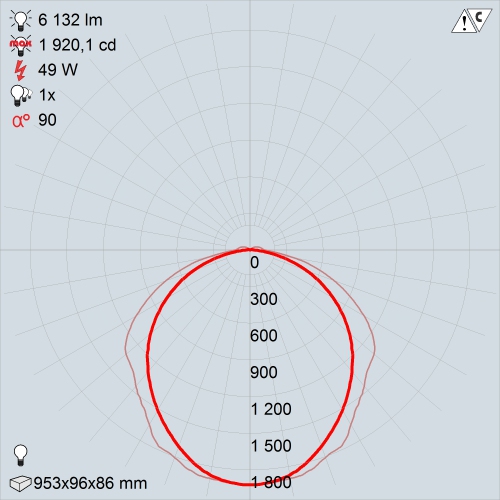

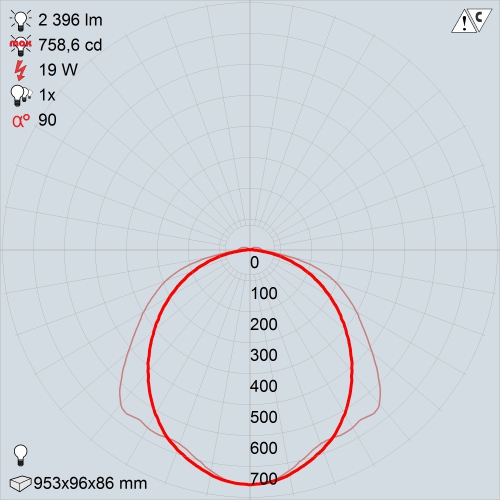

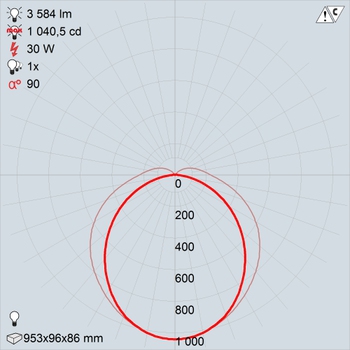

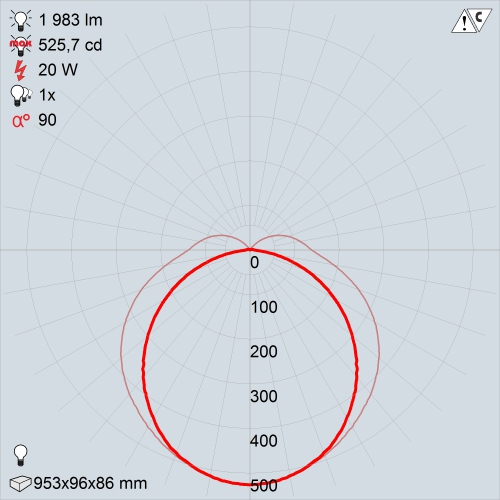

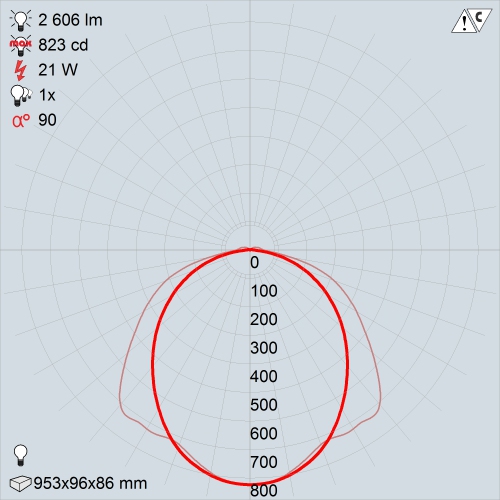

КСС
SLICK.OPL LED 20 | SLICK.OPL LED 30 | SLICK.PRS LED 20 | SLICK.PRS LED 30 |
SLICK.PRS LED 50 | SLICK.PRS PRO LED 20 | SLICK.PRS PRO LED 30 | SLICK.PRS PRO LED 50 |

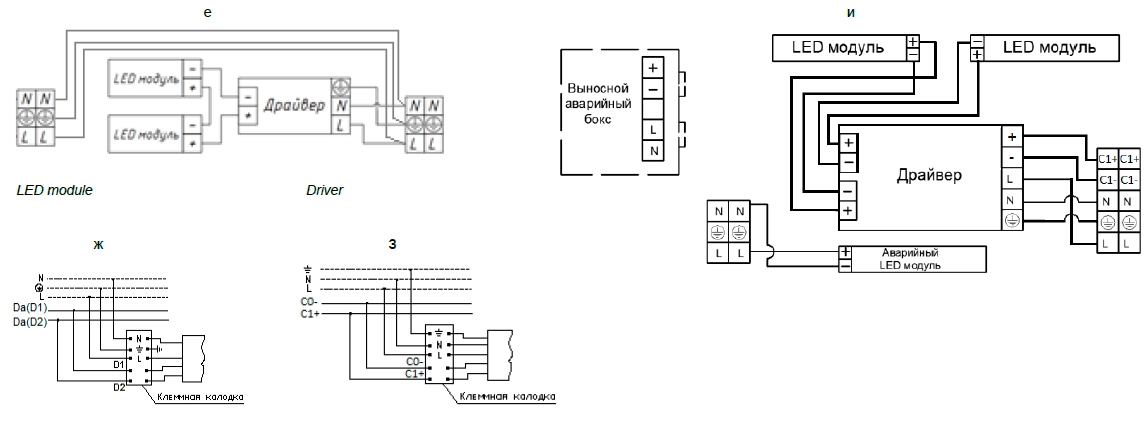

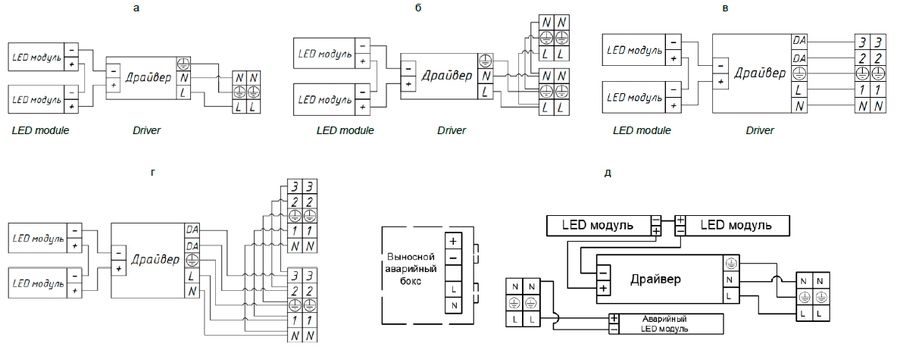

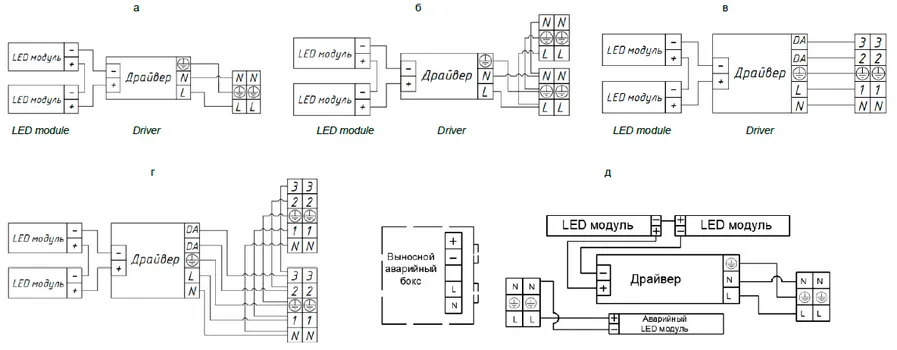

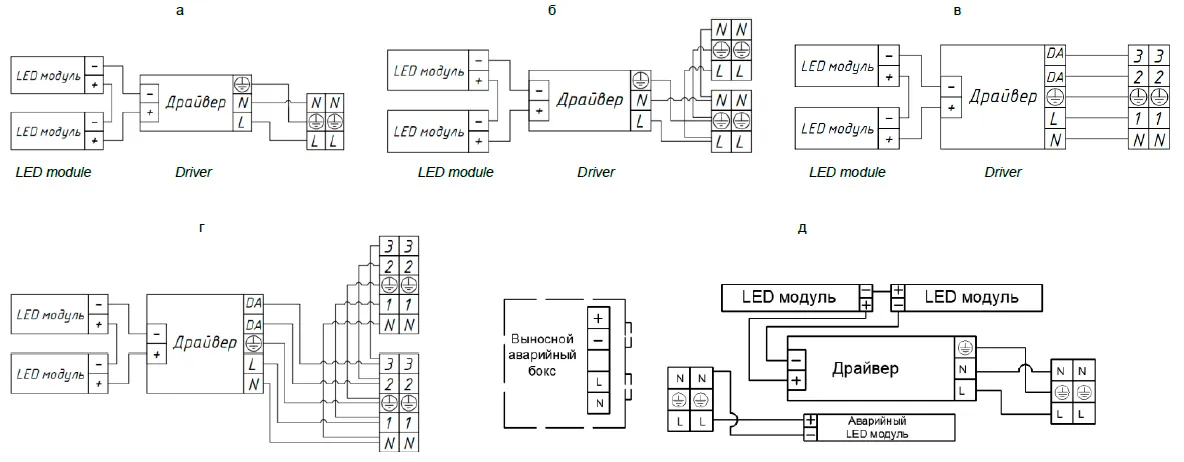

Схемы электрический соединений

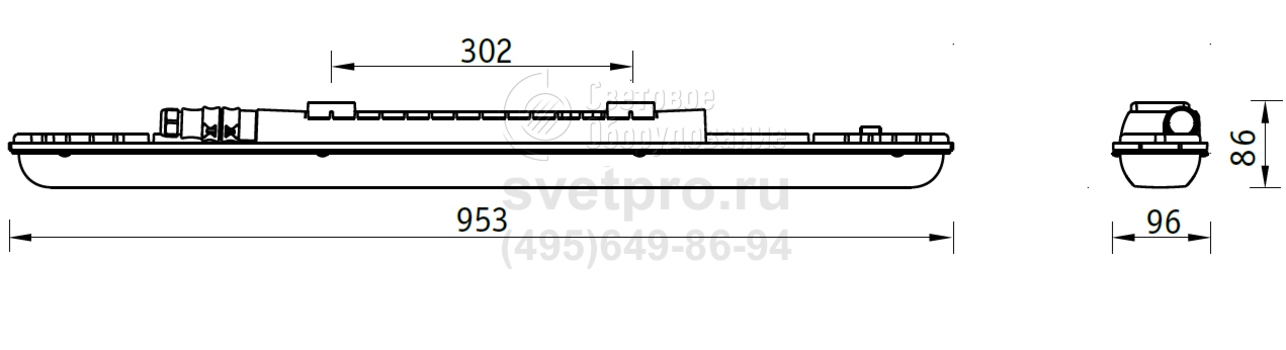

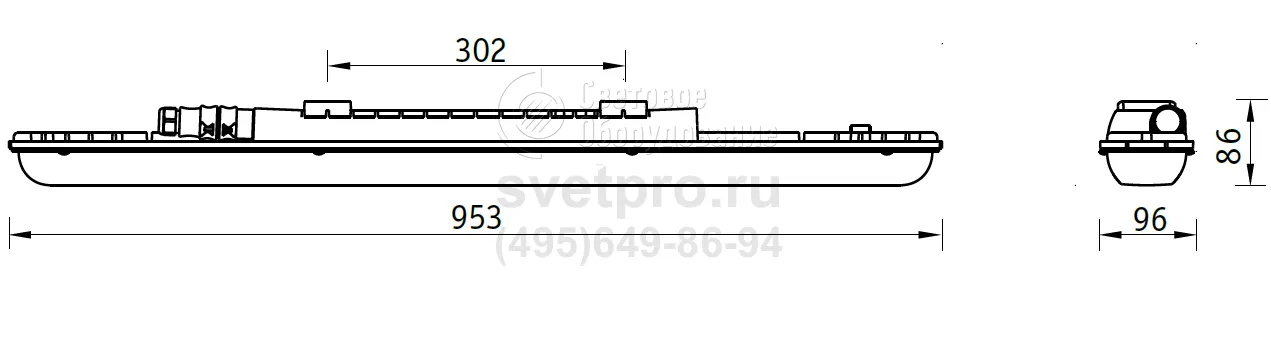

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
SLICK.PRS LED 20 5000K | 2400 лм | 19 Вт | 126 | 953 мм | 96 мм | 2,200 кг | 1631000060 |
SLICK.PRS LED 20 EM 5000K | 2400 лм | 19 Вт | 126 | 953 мм | 96 мм | 3,200 кг | 1631000430 |
SLICK.PRS LED 20 with through wiring 5000K | 2400 лм | 19 Вт | 126 | 953 мм | 96 мм | 2,200 кг | 1631000160 |
SLICK.OPL LED 20 5000K | 2000 лм | 20 Вт | 100 | 953 мм | 96 мм | 2,200 кг | 1631000100 |
SLICK.OPL LED 20 EM 5000K | 2000 лм | 20 Вт | 100 | 953 мм | 96 мм | 3,200 кг | 1631000780 |
SLICK.OPL LED 30 5000K | 3500 лм | 30 Вт | 117 | 953 мм | 96 мм | 2,600 кг | 1631000120 |
SLICK.OPL LED 30 EM 5000K | 3500 лм | 30 Вт | 117 | 953 мм | 96 мм | 3,600 кг | 1631001050 |
SLICK.PRS LED 30 4000K | 3700 лм | 31 Вт | 119 | 953 мм | 96 мм | 2,600 кг | 1631000170 |
SLICK.PRS LED 30 EM 5000K | 3700 лм | 31 Вт | 119 | 953 мм | 96 мм | 3,600 кг | 1631000440 |
SLICK.PRS LED 30 with through wiring 4000K | 3700 лм | 31 Вт | 119 | 953 мм | 96 мм | 2,200 кг | 1631000320 |
SLICK.OPL LED 50 EM 5000K | 5800 лм | 47 Вт | 123 | 953 мм | 96 мм | 3,600 кг | 1631000790 |
SLICK.PRS LED 50 4000K | 6100 лм | 47 Вт | 130 | 953 мм | 96 мм | 2,600 кг | 1631000140 |
SLICK.PRS LED 50 5000K | 6100 лм | 47 Вт | 130 | 953 мм | 96 мм | 2,600 кг | 1631000090 |
SLICK.PRS LED 50 EM 5000K | 6100 лм | 47 Вт | 130 | 953 мм | 96 мм | 3,600 кг | 1631000450 |
SLICK.PRS LED 50 HFD with through wiring 5000K | 6100 лм | 47 Вт | 130 | 953 мм | 96 мм | 2,200 кг | 1631000150 |
SLICK.PRS LED 50 with through wiring 4000K | 6100 лм | 47 Вт | 130 | 953 мм | 96 мм | 2,200 кг | 1631000310 |
SLICK.OPL LED 50 5000K | 5900 лм | 48 Вт | 123 | 953 мм | 96 мм | 2,600 кг | 1631000130 |
