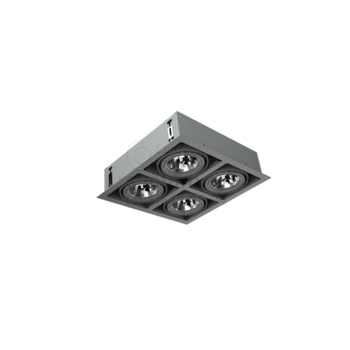

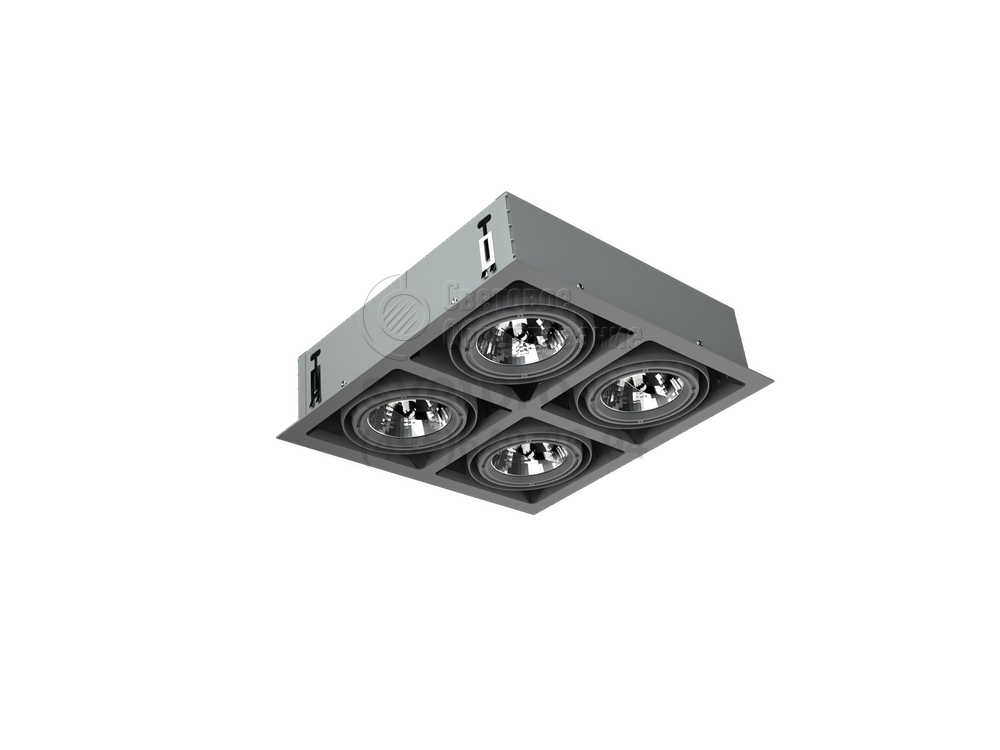

SNS Светильник серии CARDAN
Область применения: |
|
Назначение: |
|
Мощность: | 70-400 Вт |
Источник света: | Галогенная лампа (ГЛН) |
Цоколь: | G53 |
Номинальное напряжение: | 12±10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | III |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | SNS |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы SNS применяют для акцентного освещения гипер- и супермаркетов, магазинов, ресторанов и кафе, развлекательных центров.
Модель ориентирована на встраивание в потолочные конструкции, подшитые листами гипсокартона.
Фиксацию обеспечивают монтажные клипсы.
В модификациях светильника может применяться от одной до четырех галогенных ламп, потребляющих по 100 Вт каждая. Система карданов обеспечивает изменение пространственного положения (наклон и поворот) оптических систем, которыми благодаря наличию зеркального отражающего слоя, являются сами лампы. Стандартное сетевое напряжение не удовлетворяет потребностям светильника, поэтому его подключают в низковольтную (12 В) сеть.
Длина стального корпуса светильника SNS увеличивается при возрастании применяемого количества идентичных оптических систем от 202 до 748 мм, ширина остается неизменной – 202, а высота – 127 мм. Контур выреза, в который вставляется изделие, окаймляется квадратной декоративной рамкой, являющейся частью светильника. Цвет порошкового окрашивания конструктивной формы – металлик, степень защиты – IP20, благоприятные температурные условия: +5°С – +35°С.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Комплект поставки
Светильник (без ламп), шт. - 1
Стартеры, шт. по числу ламп
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подшивные потолки из гипсокартона с помощью клипс.
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый порошковой краской цвета металлик. Карданная система из литого алюминия для управления положением рефлекторных галогенных ламп.
Оптическая часть
Рефлекторные галогенные лампы накаливания.
Параметры
Диммирование | - |
cosFI | > 0,95 |
AC/DC | - |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | металлик |
Класс пожароопасности | - |
Коэффициент пульсации | - |
Ударопрочность | - |
Класс энергоэффективности | B…D |
Блок аварийного питания | - |

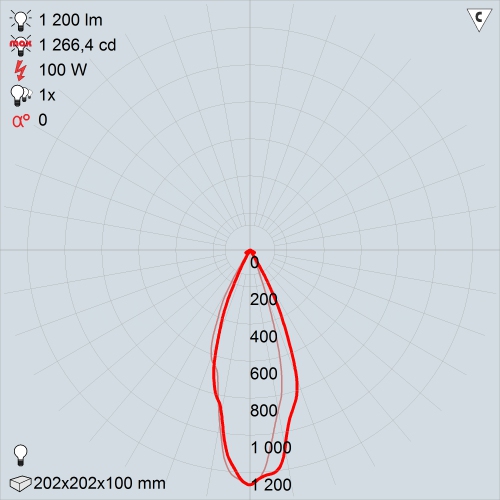

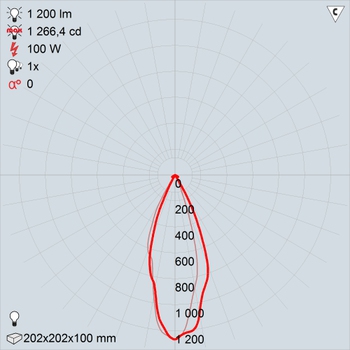

КСС
Схема электрических соединений

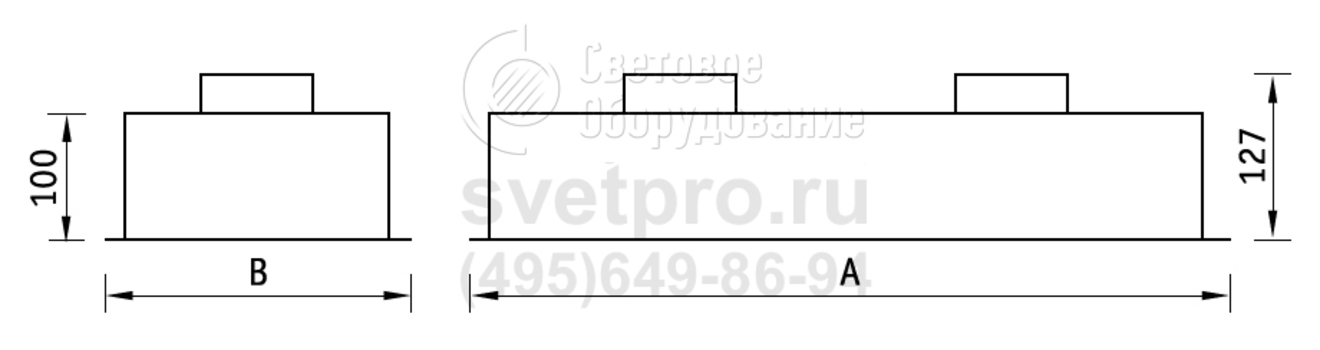

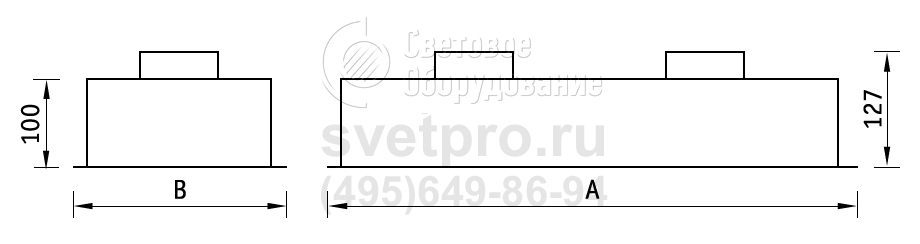

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
SNS 100 /with frame/ | 1 | 70 Вт | Без ПРА | G53 | ГЛН | 202 мм | 202 мм | 1155000010 |
SNS 200 /with frame/ | 2 | 200 Вт | Без ПРА | G53 | ГЛН | 384 мм | 202 мм | 1155000210 |
SNS 300 /with frame/ | 3 | 300 Вт | Без ПРА | G53 | ГЛН | 566 мм | 202 мм | 1155000410 |
SNS 400 quadratic /with frame/ | 4 | 400 Вт | Без ПРА | G53 | ГЛН | 748 мм | 202 мм | 1155000690 |
SNS 400 /with frame/ | 4 | 400 Вт | Без ПРА | G53 | ГЛН | 748 мм | 202 мм | 1155000620 |
