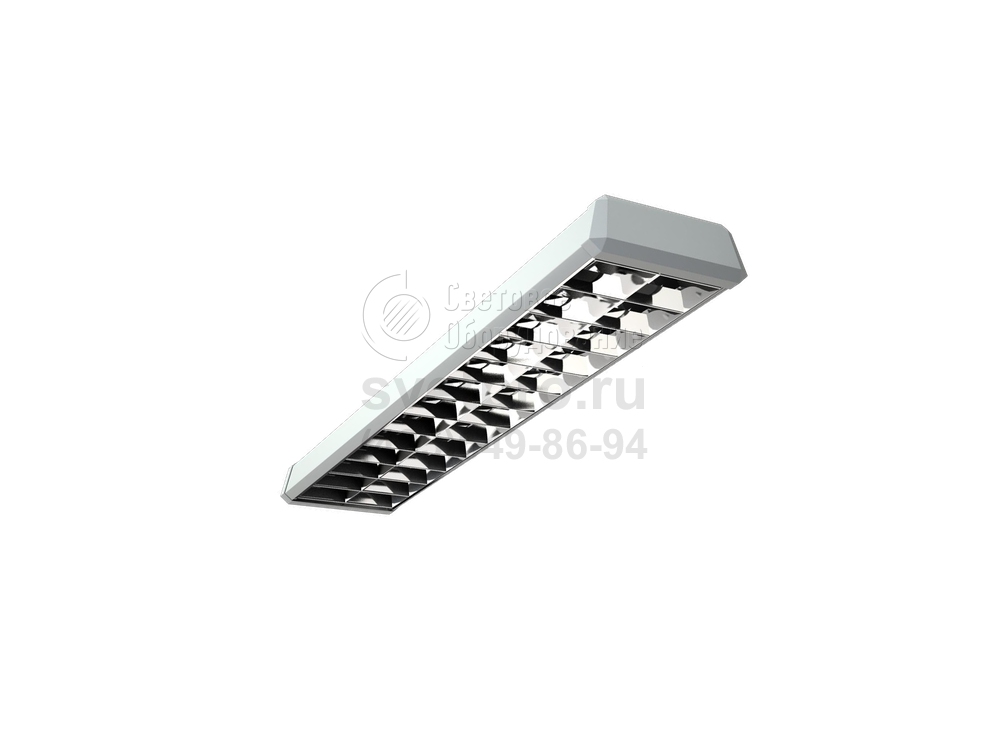

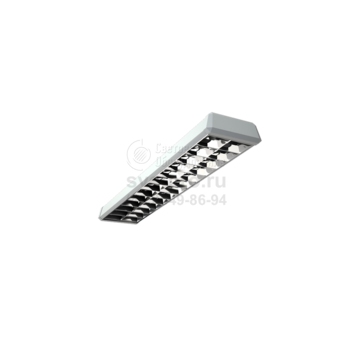

TOP Светильник с зеркальной параболической решеткой
Область применения: |
|
Назначение: |
|
Мощность: | 72-116 Вт |
Источник света: | Люминесцентная лампа (ЛЛ) |
Цоколь: | G13 |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | TOP |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы TOP используются для поддержания оптимальной видимости в гипер и супермаркетах, офисах, учебных классах.
Конструктивные особенности позволяют устанавливать модель на поверхность потолка или размещать ее на подвесах. Крепежный комплект Х4 или комплект подвесов входят в перечень аксессуаров.
В корпусе светильника предусмотрено наличие ЭПРА, необходимого для зажигания ламп Т8 и подержания их работы в стандартной электросети с перепадом напряжения, не превышающим ±10%. Мощность, потребляемая каждой из 2-х ламп, установленных в корпусе модели, составляет 36 или 58 Вт. Наличие ПРА практически не отражается на активности использования электроэнергии, cosϕ>0,96. Пульсации излучаемого света не превышают 5%.
Светильники TOP представлены двумя габаритными вариантами. Отличия касаются длины изделия: 1255 и 1555 мм. Стальной корпус имеет отверстие для ввода питающего кабеля. Внешняя сторона прямоугольного конструктивного элемента окрашена порошковым методом. Цвет окрашивания – белый, хорошо сочетающийся с цветом потолков. Алюминиевая параболическая решетка (зеркальная или матовая) удерживается скрытыми пружинами. Светильники предназначены для помещений с теплой воздушной средой, не обремененной технологической пылью и влагой.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Коэффициент мощности – не менее 0,96.
Комплект поставки
Светильник (без ламп), шт. - 1
Опора пластиковая (для AOT, LTX, OPL(PRS)/S, комплект - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Крепление на поверхность потолка или на тросовых подвесах. Возможен монтаж светильников в линию с помощью соединителя TOP. Для установки светильника необходимо заказать Комплект крепления Х4 - 2995000040.
Конструкция
Цельнометаллический корпус из листовой стали, покрытый белой порошковой краской , с торцевыми крышками из полимерного материала. В корпусе установлена пускорегулирующая аппаратура.
Оптическая часть
Экранирующая параболическая решетка изготовлена из анодированного зеркального или матового алюминия. Устанавливается в корпус скрытыми пружинами.
Параметры
Диммирование | - |
cosFI | > 0,96 |
AC/DC | - |
EMC | Да |
Температурный режим | от +5 до +35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | - |
Класс энергоэффективности | A |
Блок аварийного питания | - |

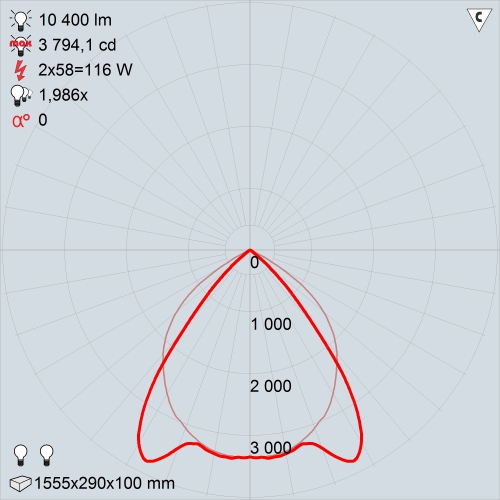

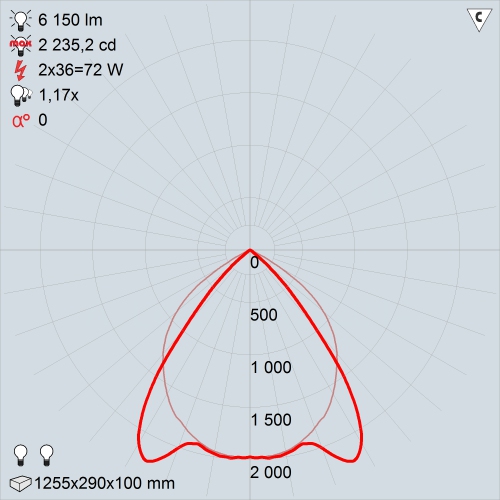

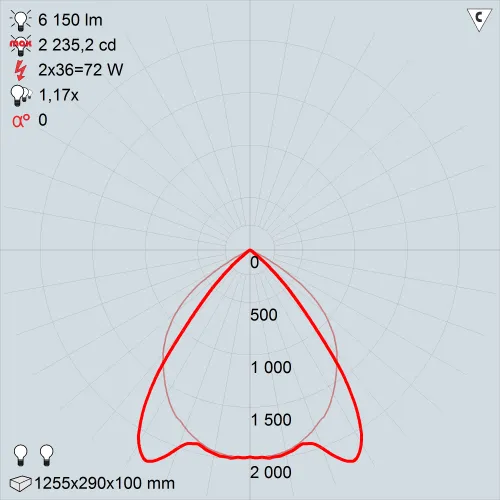

КСС
TOP 236 HF | TOP 258 HF |
Аксессуары
Название | Кол-во на одну модель | Артикул | Вес, кг |
---|---|---|---|
Комплект питания | 1 | 2901000110 | 0.235 |
Комплект подвеса светильников Y-образный | 1 | 2901000210 | 0.07 |
Комплект подвеса светильников Y-образный (Армст) | 1 | 2901000220 | 0.015 |
Комплект крепления Х4 | 1 | 2995000040 | 0.013 |

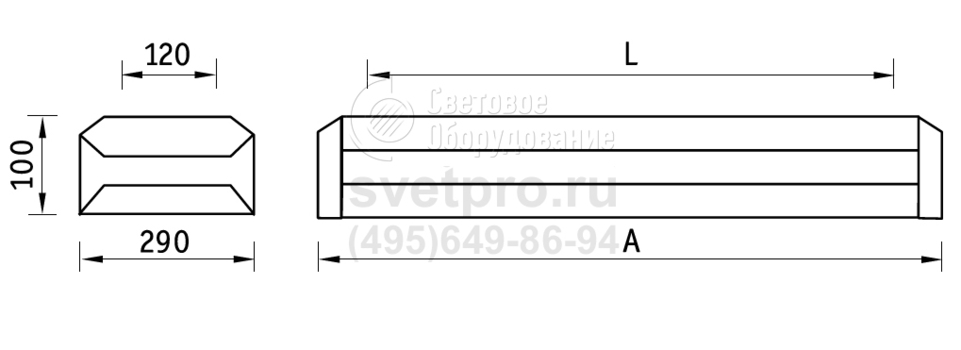

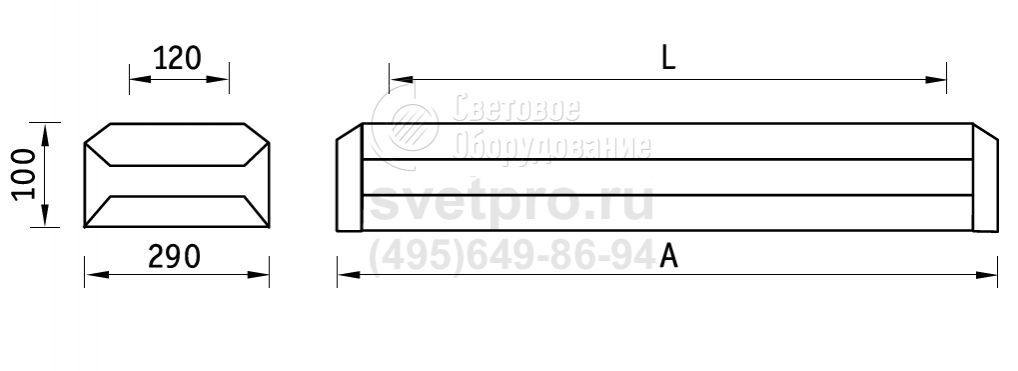

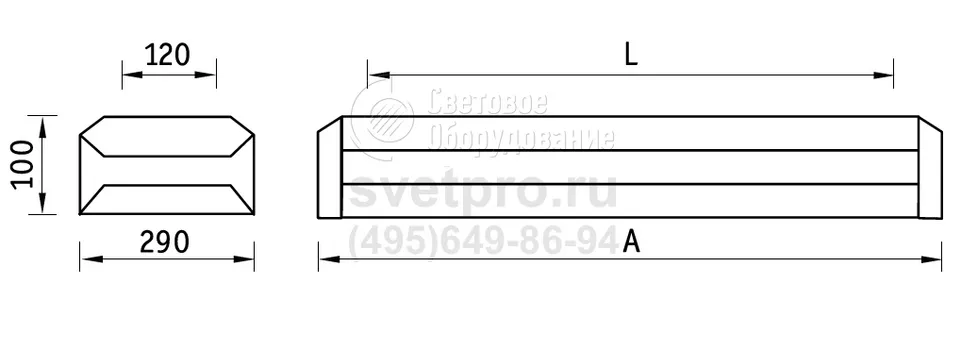

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Кол-во ламп | Мощность | Балласт | Цоколь | Тип лампы | Длина | Ширина | Артикул |
---|---|---|---|---|---|---|---|---|
TOP 236 HF | 2 | 72 Вт | ЭПРА | G13 | ЛЛ | 1255 мм | 290 мм | 1051000050 |
TOP 258 HF | 2 | 116 Вт | ЭПРА | G13 | ЛЛ | 1555 мм | 290 мм | 1051000110 |
