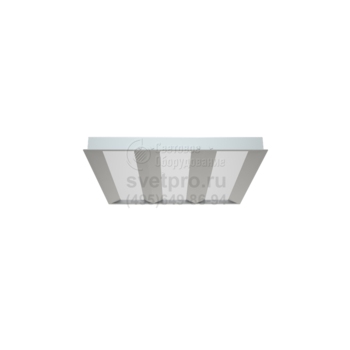

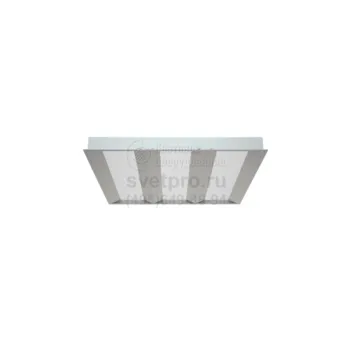

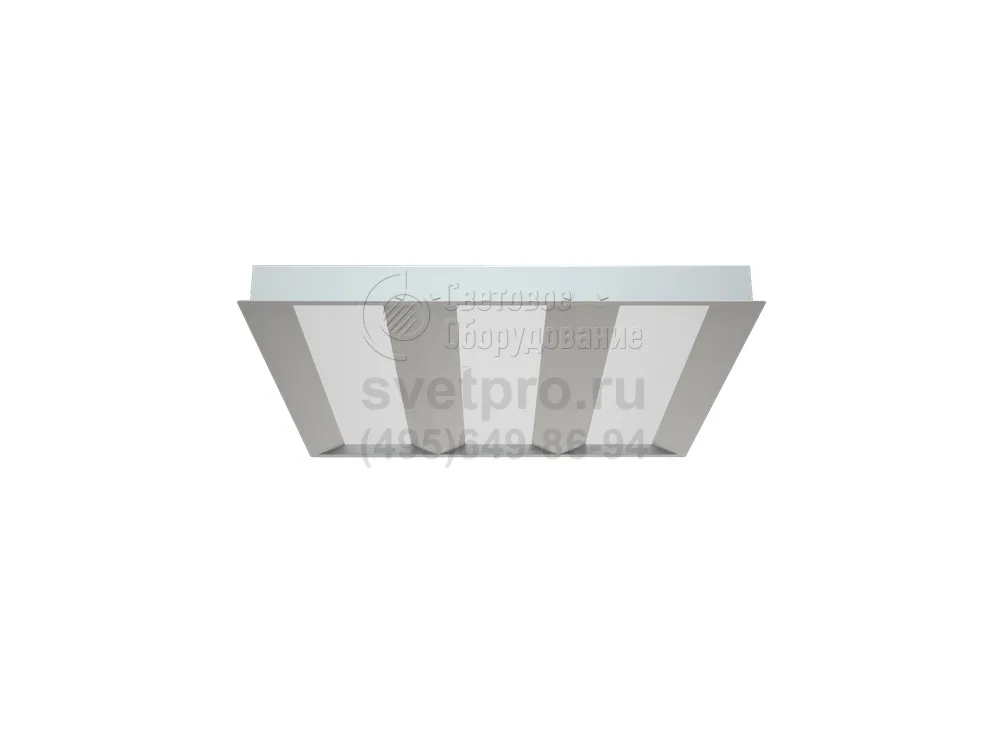

WAVE ECO LED Светильник с рассеивателем
Область применения: |
|
Назначение: |
|
Мощность: | 36 Вт |
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 230 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | WAVE ECO LED |
Гарантийный срок: | 3 года |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 3100 лм |
Габаритные размеры: | см. чертёж |
Производитель «Световые технологии», Россия
ОПИСАНИЕ
Осветительные приборы WAVE ECO LED устанавливаются в аудиториях учебных заведений, офисах, административных кабинетах, кинотеатрах, гипер- и супермаркетах.
Модель встраивается в потолки типа Армстронг, располагаясь на полках несущего Т-образного профиля.
Мощность, потребляемая светильником – 36 Вт, cosϕ>0,93. Распределяемый световой поток равен 3100 лм. Свету характерна цветовая температура 4000К, поддерживается естественность оценки цветовых особенностей объекта освещения (Ra>80). Равномерность светообразования высокая, пульсации менее 5%. В модификациях используются 2 или 3 модуля ECO LED. над каждым установлен оптический элемент. Версии драйвера: недиммируемый и диммируемый.
Элементы стального корпуса окрашены порошковым методом в белый цвет. Мера улучшает структуру поверхности и предотвращает негативность разрушающих действий окружающей среды. Рассеиватель из полиметилметакрилата, пропуская свет, лишает его слепящего эффекта. Степень защиты, обеспеченная конструктивно – IP20.
Светильник соответствует требованиям безопасности ТР ТС 004/2011 «О безопасности низковольтного оборудования», ТР ТС 020/2011 «Электромагнитная совместимость технических средств».
Комплект поставки
Светильник, шт. - 1
Упаковка, шт. - 1
Паспорт, шт. - 1
Установка
Встраиваются в подвесные потолки типа Армстронг с шириной полки несущего Т-образного профиля 15 и 24 мм.
Конструкция
Цельнометаллический сварной корпус из листовой стали, покрытый белой порошковой краской. В корпусе установлена пускорегулирующая аппаратура (драйвер).
Оптическая часть
Опаловый рассеиватель из ПММА. Тип светодиодов: SMD.
Параметры
PFС | > 0,93 |
AC/DC | Да |
Диммирование | Протокол DALI |
EMC | Да |
Температурный режим | +5,+35 C |
Цвет корпуса | белый |
Класс пожароопасности | - |
Коэффициент пульсации | <5% |
Ударопрочность | IK02/0,2 Дж |
Класс энергоэффективности | A |
Пусковой ток | 20 A |
Блок аварийного питания | - |

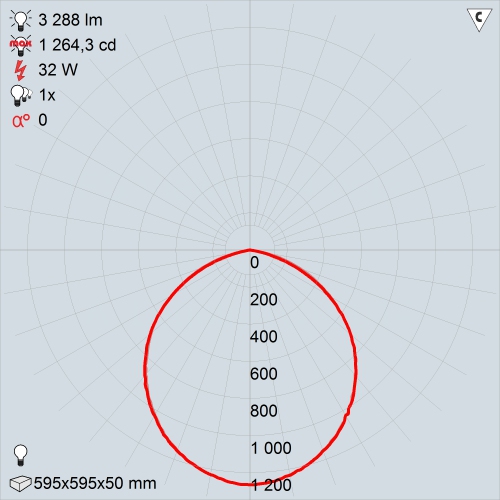

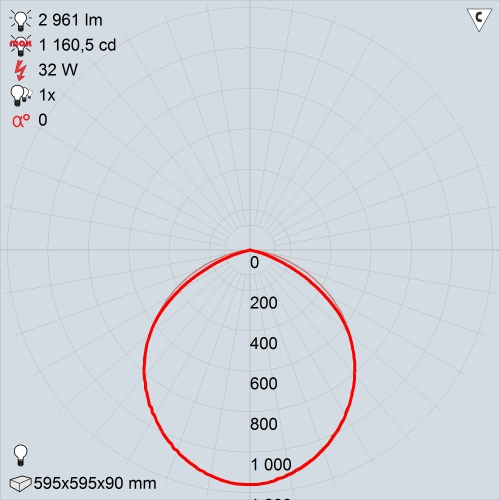

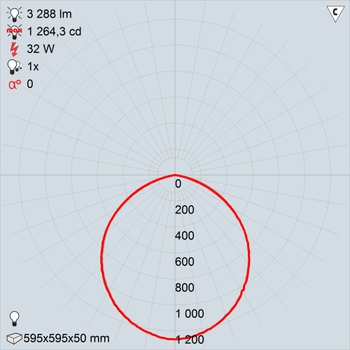

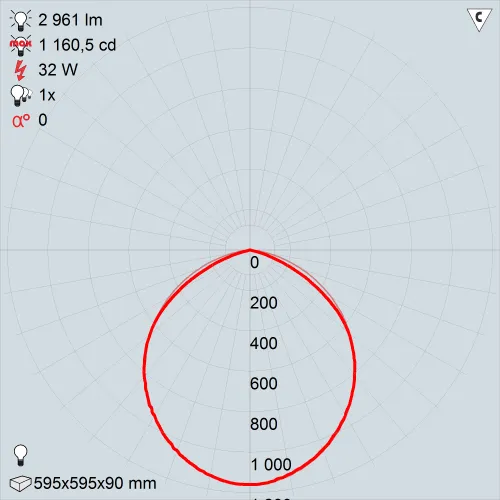

КСС
WAVE ECO LED 2M | WAVE ECO LED 3M |

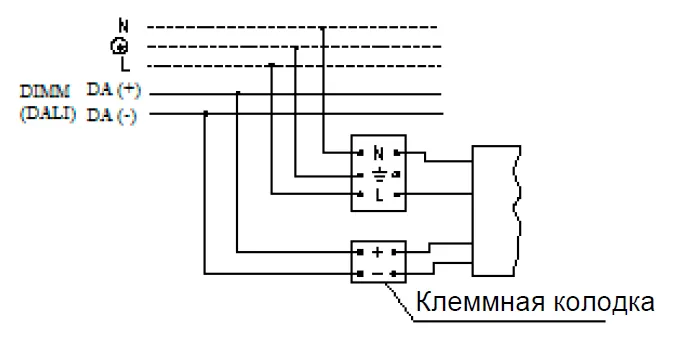

Схема подключения светильника с диммируемым драйвером

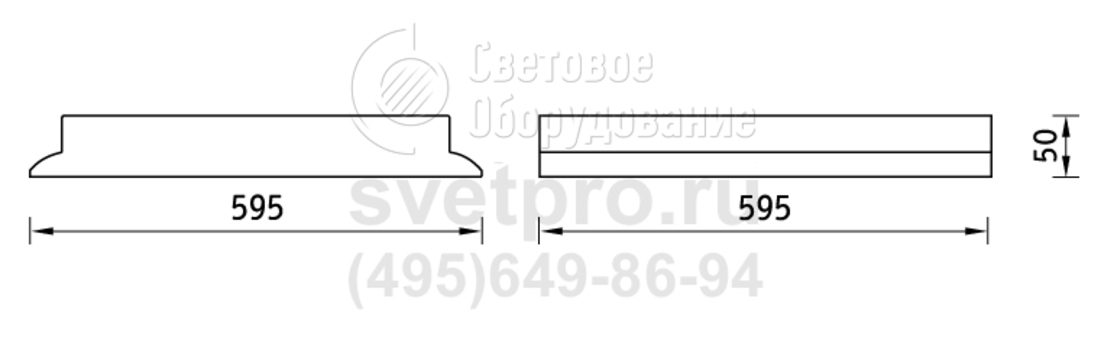

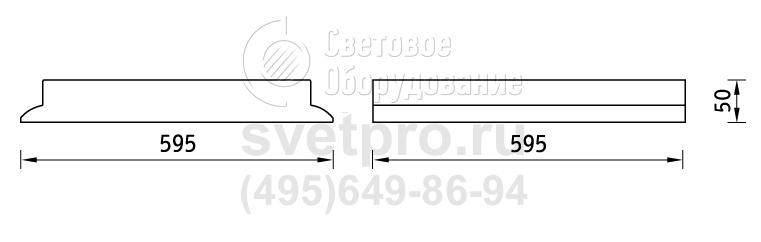

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Название | Световой поток | Мощность | лм/Вт | Длина | Ширина | Вес | Артикул |
---|---|---|---|---|---|---|---|
WAVE ECO LED 2M 4000K | 3100 лм | 36 Вт | 86 | 595 мм | 595 мм | 3,800 кг | 1504000010 |
WAVE ECO LED 2M HFD 4000K | 3100 лм | 36 Вт | 86 | 595 мм | 595 мм | 3,800 кг | 1504000160 |
WAVE ECO LED 3M 4000K | 3100 лм | 36 Вт | 86 | 595 мм | 595 мм | 4,500 кг | 1504000020 |
WAVE ECO LED 3M HFD 4000K | 3100 лм | 36 Вт | 86 | 595 мм | 595 мм | 4,500 кг | 1504000080 |
