Электромагнитные пускорегулирующие аппараты

Главная > Учебник светотехники > ПРА - Пускорегулирующая аппаратура > Электромагнитные пускорегулирующие аппараты

Электромагнитные ПРА – изделия объемные, повышающие вес осветительного прибора в целом и влияющие на эффективность его работы.

В качестве балласта в электромагнитных пускорегулирующих аппаратах для газоразрядных ламп высокого давления выступают дроссели, а в аппаратах для люминесцентных ламп — дроссели или сочетание дросселей и конденсаторов.

Важные эксплуатационные параметры дросселей и что их определяет

Дросселями являются катушки, представляющие собой сердечники, обмотанные медным заизолированным проводом, который собран из лакированных пластин или специальной электротехнической стальной ленты. Индуктивность всех дросселей должна быть рассчитана так, чтобы совокупность напряжения на дросселе и на лампе (с учетом разницы токовых фаз) была равна напряжению питающей электрической сети.

  • Индуктивность дросселя зависит от количества витков провода на катушке, типа используемой в сердечнике стали и величины зазора в сердечнике. Обычно пластины для сердечника выполнены в форме буквы «Ш» и соединителя над ней или двух половин буквы «О». Катушки наматываются на цельный или стандартный остов из теплостойкой пластмассы.

  • Потери в дросселе. Комплекты пластин устанавливаются в пазы каркаса с обеих сторон, а между ними при помощи специальной картонной или алюминиевой прокладки выполняется зазор необходимой величины. При прохождении через катушку переменного электрического тока происходит перемагничивание сердечника и частоты тока. Для этого, разумеется, выделяется и расходуется какая-то энергия, величина которой напрямую зависит от толщины пластин в сердечнике (чем тоньше пластины, тем меньше расходуемая энергия). По этой причине сердечники выполняются не из цельных стальных кусков, что было бы гораздо дешевле, а собираются из лакированных пластин или стальной ленты. Соблюдение зазора между частями сердечника требуется для того, чтобы предотвратить магнитное перенасыщение сердечника, которое может приводить к снижению показателей индуктивности дросселя и к повышению величины тока через лампу. Помимо неизбежных потерь на перемагничивание, в дросселях присутствуют потери в катушечных проводах, так как каждый провод обладает определенным сопротивлением электрическому току.
{var $category_works=$_modx->resource.category_works?$_modx->resource.category_works:($_modx->resource.parent|resource:'category_works')} {var $gallery_id=$category_works|resource:'album'} {if $gallery_id>0}

{$category_works|resource:'pagetitle'} на объектах

Перейти в галерею
{/if}

Мы поможем подобрать светильники на ваш объект

Мы свяжемся с вами в ближайшее время
Ответственный менеджер по запросу:
Александр Пайщиков +7(495)649-86-94 доб.104 a.p@svetpro.ru
Мы свяжемся с вами в ближайшее время
Ответственный менеджер:
Александр Пайщиков +7(495)649-86-94 доб.104 a.p@svetpro.ru
м
м
Ответственный менеджер по запросу:
Александр Пайщиков
+7(495)649-86-94 доб.104
a.p@svetpro.ru

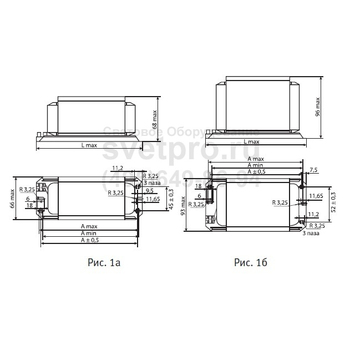

Сечение провода, обматываемого катушку дросселя, подбирается с учетом двух противоречащих друг другу условий: чем толще сечение провода, тем ниже потери мощности в катушке, но тем выше расход дорогостоящей меди, то есть тем выше будет стоимость катушки и тем больше будет ее вес.

Чаще всего сечение провода подбирается таким, чтобы нагревание дросселя в процессе работы не превышало определенной температуры. На дросселях устанавливается контрольная отметка, а наряду с другими характеристиками дросселей указывается номинальная рабочая температура в этой отметке, к примеру, 130 °С. Это значит, что при работе светильника с этим дросселем в нормальных условиях температура на нем не будет превышать указанные 130 °С.

Расход и потери мощности в дросселях могут быть от 10 до 50 % от номинальной мощности лампы (чем выше мощность ламп, тем ниже доля возможных потерь). Производимые за рубежом дроссели для люминесцентных ламп делятся на три класса по количеству потерь мощности:

  • дроссели D-класса — нормальные потери (для ламп мощностью 18 Вт — 30% потерь, 36 Вт — 25% потерь, 58 Вт — 20% потерь);
  • дроссели С-класса — сниженные потери (соответственно 25, 20 и 15% потерь);
  • дроссели В-класса — самые низкие потери (20, 15 и 12% потерь).

Для повышения экономии электрической энергии и экологической защиты Международная экономическая комиссия Евросоюза в декабре 2001 года приняла решение о прекращении выпуска дросселей D-класса во всех странах Евросоюза, а с начала 2006 года о прекращении выпуска дросселей и С-класса. Согласно российским государственным стандартам дроссели не подразделяются на классы по количеству потерь мощности. В большинстве случаев российские дроссели можно отнести к D-классу согласно приведенной классификации. К исключениям можно отнести только продукцию, выпускаемую фирмой «ПРАТО» в городе Сергиев Посад Московской области, которая по количеству потерь мощности соответствует дросселям С-класса.

В самых качественных дросселях для ламп мощностью 36 (40) Вт расходуется около 6 ватт мощности (около 15% от общей мощности лампы); у ламп малых мощностей (4 - 11 Вт) в дросселях может теряться мощность, соответствующая общей мощности самих ламп. Поэтому светоотдача ламп в конкретных осветительных устройствах всегда будет меньше указанной на лампах или в документации к ним.

К наиболее крупным и известным европейским фирмам-производителям дросселей можно отнести немецкую VosslohSchwabe, финляндскую Helvar и австрийскую TridonicAtco.

ЭмПРА для люминесцентных ламп

Самой применяемой и простой схемой подключения люминесцентных ламп является стартерно-дроссельная схема. Для снижения протекающего через лампу тока до необходимого уровня в ней применяется дроссель. Параллельно лампе и последовательно с двумя ее электродами подсоединено стартовое устройство, также являющееся газоразрядным прибором, которое отвечает единственному требованию: напряжение разряда в нем не должно превышать номинальное напряжение электрической сети, однако должно быть выше, чем напряжение горения лампы. Один из контактов в стартовом устройстве выполняется в форме дуги из биметаллической ленты, которая получена при помощи соединения металлов с различными тепловыми коэффициентами расширения. Стартовые устройства во всех странах изготавливаются в единственном варианте конструкции — цилиндр, на дне которого находятся два контакта. Стартовые устройства производятся для двух номинальных сетевых напряжений; 110 - 130 В и 220 - 230 В. Характеристики и качество стартовых устройств зарубежного и отечественного производства между собой практически не отличаются.

В самых качественных дросселях для ламп мощностью 36 (40) Вт расходуется около 6 ватт мощности (около 15% от общей мощности лампы); у ламп малых мощностей (4 - 11 Вт) в дросселях может теряться мощность, соответствующая общей мощности самих ламп. Поэтому светоотдача ламп в конкретных осветительных устройствах всегда будет меньше указанной на лампах или в документации к ним.

К наиболее крупным и известным европейским фирмам-производителям дросселей можно отнести немецкую VosslohSchwabe, финляндскую Helvar и австрийскую TridonicAtco.

Самой применяемой и простой схемой подключения люминесцентных ламп является стартерно-дроссельная схема. Для снижения протекающего через лампу тока до необходимого уровня в ней применяется дроссель. Параллельно лампе и последовательно с двумя ее электродами подсоединено стартовое устройство, также являющееся газоразрядным прибором, которое отвечает единственному требованию: напряжение разряда в нем не должно превышать номинальное напряжение электрической сети, однако должно быть выше, чем напряжение горения лампы. Один из контактов в стартовом устройстве выполняется в форме дуги из биметаллической ленты, которая получена при помощи соединения металлов с различными тепловыми коэффициентами расширения. Стартовые устройства во всех странах изготавливаются в единственном варианте конструкции — цилиндр, на дне которого находятся два контакта. Стартовые устройства производятся для двух номинальных сетевых напряжений; 110 - 130 В и 220 - 230 В. Характеристики и качество стартовых устройств зарубежного и отечественного производства между собой практически не отличаются.

Электромагнитные пускорегулирующие аппараты – это ограничивающие устройства, от правильного подбора которых зависит работоспособность источников света и эффективность использования потребляемой электроэнергии. Снижение потерь – направление совершенствования ПРА.
