Типовое размещение светового оборудования для функционально-декоративного освещения

Разновидности опор

В качестве стойки (столба) используются:

• чугунные конструкции;
• трубчатые опоры из стали, часто украшенные декоративной ковкой или литьем;
• столбики стальные круглоконические;
• граненые стойки из стали конической формы;
• опоры из стекловолокна.

Материалами изготовления опор служат также металлопластик, дерево, силумин. Разновидность опоры выбирают исходя из прочностных, эстетических и ценовых характеристик.

Виды светильников

Уличные светильники представлены в стилях:

• классический – модели «Кордоба», «Пушкинский» или «Светлячок»;
• модерновый – «Факел», «Тюльпан»;
• утилитарный – изделия «Дон Кихот», «Лотос» либо «Шар».

Светильники разнятся и по источникам света. Это могут быть лампы LED, ДHaT, ЛЛЛ и ДP И, светодиодные модули. Отличаются модели светильников также по особенностям распределения света, то есть КСС.

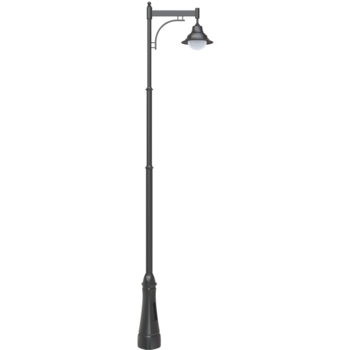

Венчающий светильник крепится вверху опоры на посадочное место. Эта область имеет стандартные размеры – 48, 57, 75 мм. Что же касается подвесного светильника либо нескольких венчающих светильников сразу, то они подвешиваются к кронштейну. Эти элементы, несущие и декоративную функцию, вмещают до 5 светильников и бывают разнообразно украшены. Материалами для производства кронштейнов служат силумин, сталь, композитный состав и чугун.

Особенности монтажа и установки торшерных фонарей

Торшерные фонари устанавливаются по краям пешеходных дорожек, рядом со скамейками и цветниками, административными помещениями, офисами. Фонари выстраиваются в линию с небольшими промежутками 10-15 метров. Их мощность невелика – в газоразрядных лампах не выше 150 Вт, а в светодиодных модулях хватает и 20-40 Вт. В то же время светодиодные источники освещения обеспечивают относительно большую яркость при низкой мощности, что позволяет экономить энергию.

Монтаж опор

Фланцевые опоры монтируются в подготовленную закладную бетонированную часть фундамента, трубчатую либо анкерную (ЗДФ И ЗА соответственно). Другой тип опор – прямостоечные, сначала закапываются в грунт, а уже после этого бетонируются.
Кабель питания прокладывают под землей, он проходит через пустую полость опоры и внутри кронштейна. Получить доступ к щиткам, автоматике и монтажным коробкам можно через ревизионное окно внизу столба, защищенное специальным лючком.

Виды типового освещения на стандартных объектах

Перед вами – несколько вариантов паркового освещения. Они помогут сориентироваться среди предлагаемого оборудования, а также создать новые идеи и концепции.

Схемы предоставлены изготовителем световой техники – маркой GALAD. На них указаны:

• типовые примеры освещения различных объектов;
• усредненные нормы освещенности;
• оптимальное расстояние между столбами и уровень крепления светильников в соответствии с размерами освещаемой площади.

Для изготовления бульварного освещения применены трубчатые столбики системы РП-5,0/6,0 м. На дизайнерских кронштейнах «Пушкинский» установлены светильники со светодиодными лампами марки GALAD, модель «Kopoбкa LED-З5».

Набережная освещена с использованием опор «Платан» 4-метровой высоты с четырьмя светильниками Iap LED-40.

В парке применены художественно декорированные трубчатые торшерные опоры СИ-СИ. На столбиках высотой 4 метра установлено по два светильника на светодиодах Konnoc LED-40 от GALAD.

Дорожки в парке украшены и освещены подвесными светильниками на светодиодах модели «Kaпля LED-4», производитель – компания GALAD. Освещающие элементы идеально сочетаются с изысканными опорами аналогичной модели.

Светильники фирмы GALAD на светодиодах использованы на площади напротив здания. Эти изделия марки LED-40 установлены на 4-метровых стойках «Сокол» трубчатой конфигурации.

Городская улица освещена с применением опор «Сокол». Стойки венчают по 2 светильника со светодиодным источником света Up Ayala LED-З5 производства компании GALAD.
