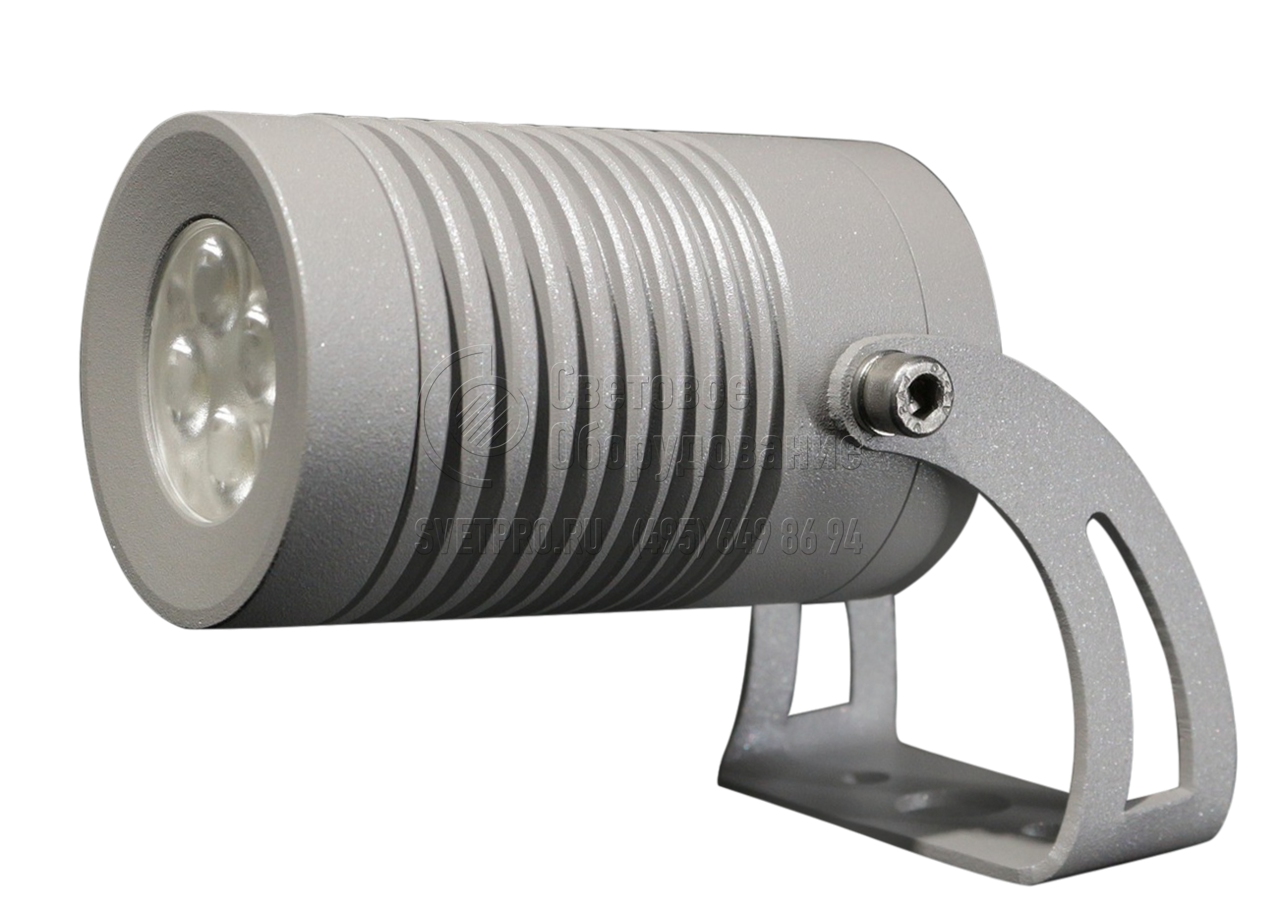

AV1-3.48...TURN / AV1-6.48...TURN / AV1-9.48...TURN / AV1-3.220...TURN / AV1-6.220...TURN / AV1-9.220...TURN Светильник светодиодный однолучевой
Область применения: |
|
Назначение: |
|
Номинальное напряжение: | 12-265 В |
Класс защиты IP: | IP67 |
Артикул производителя: | AV1-3.48...TURN / AV1-6.48...TURN / AV1-9.48...TURN / AV1-3.220...TURN / AV1-6.220...TURN / AV1-9.220...TURN |
Мощность: | 3-9 Вт |
Цветовая температура: | 2600-7000 К |
Световой поток: | 230-920 лм |

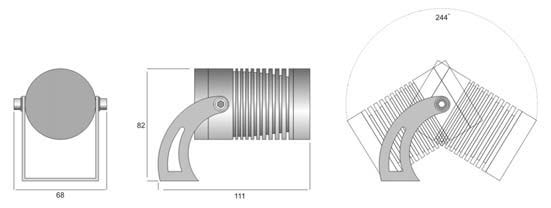

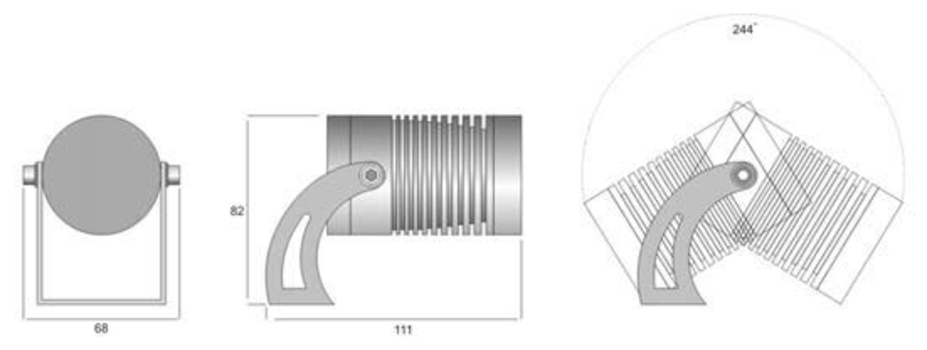

Габаритные размеры: | см. чертёж |
Температура эксплуатации: | -40 - +40 °C |
Производитель светодиодов: | Cree |
Производитель «ABC Lighting», Россия
ОПИСАНИЕ

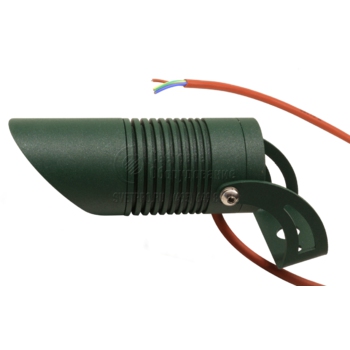

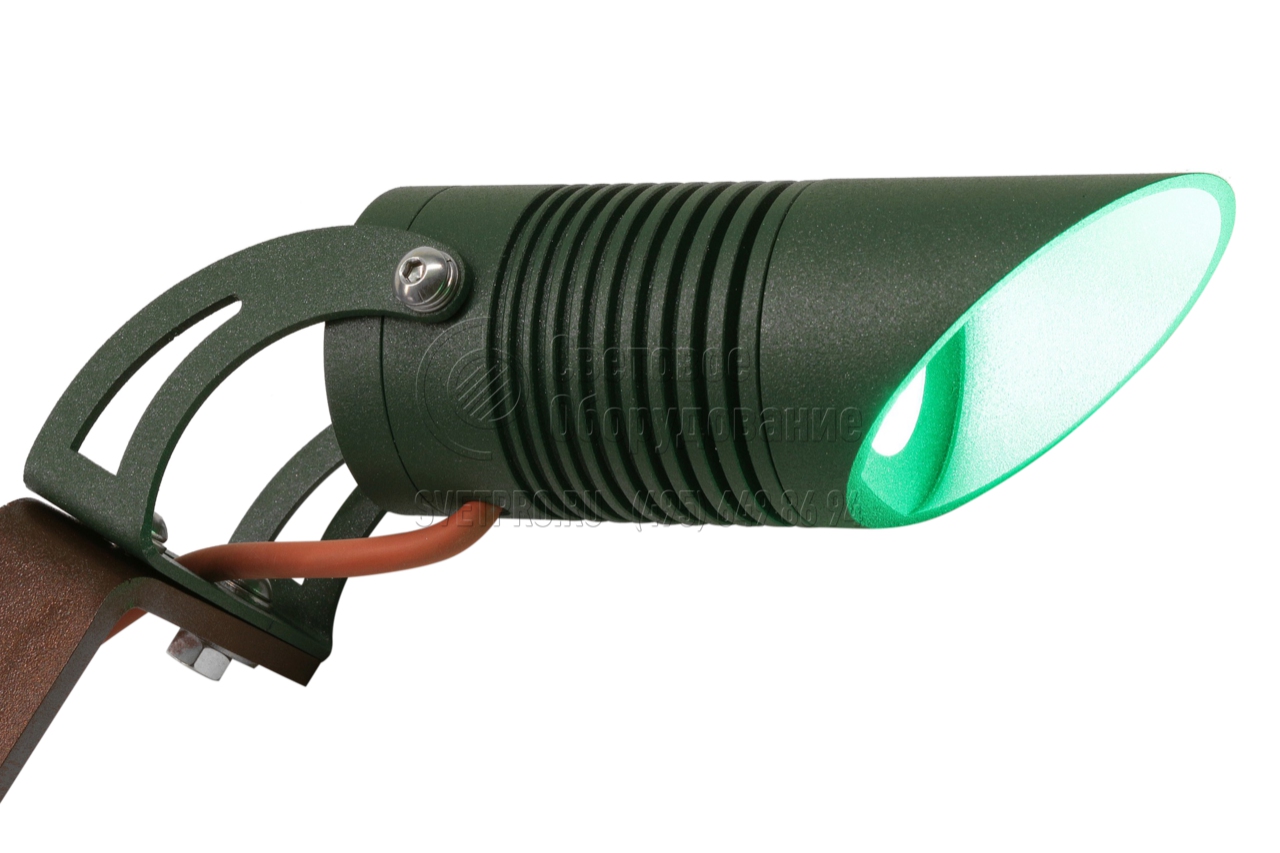

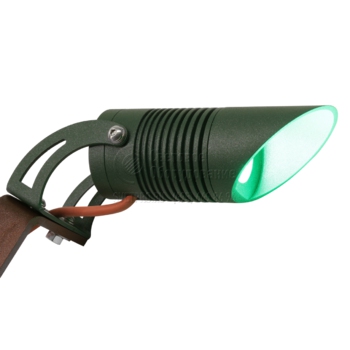

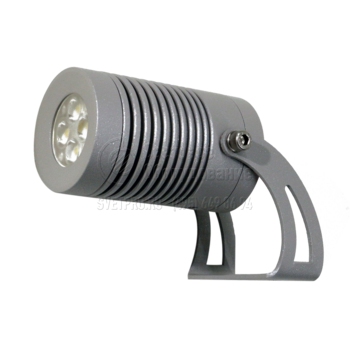

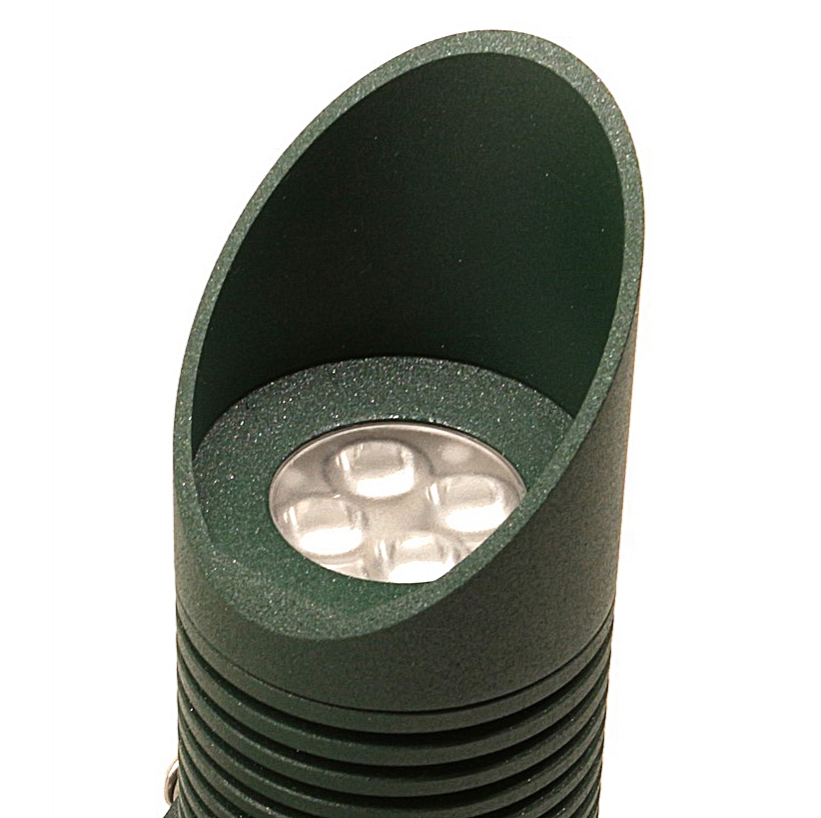

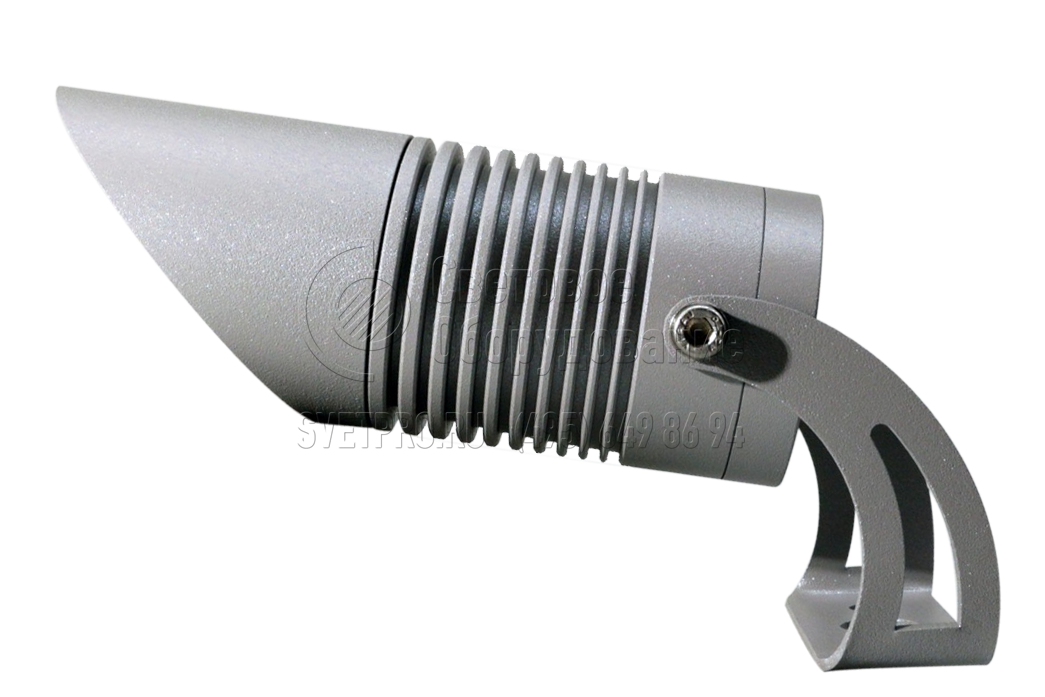

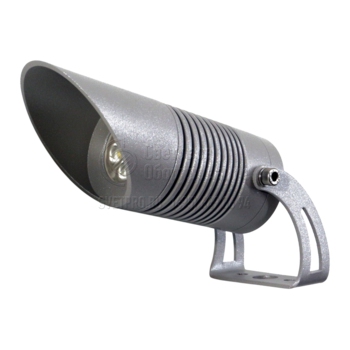

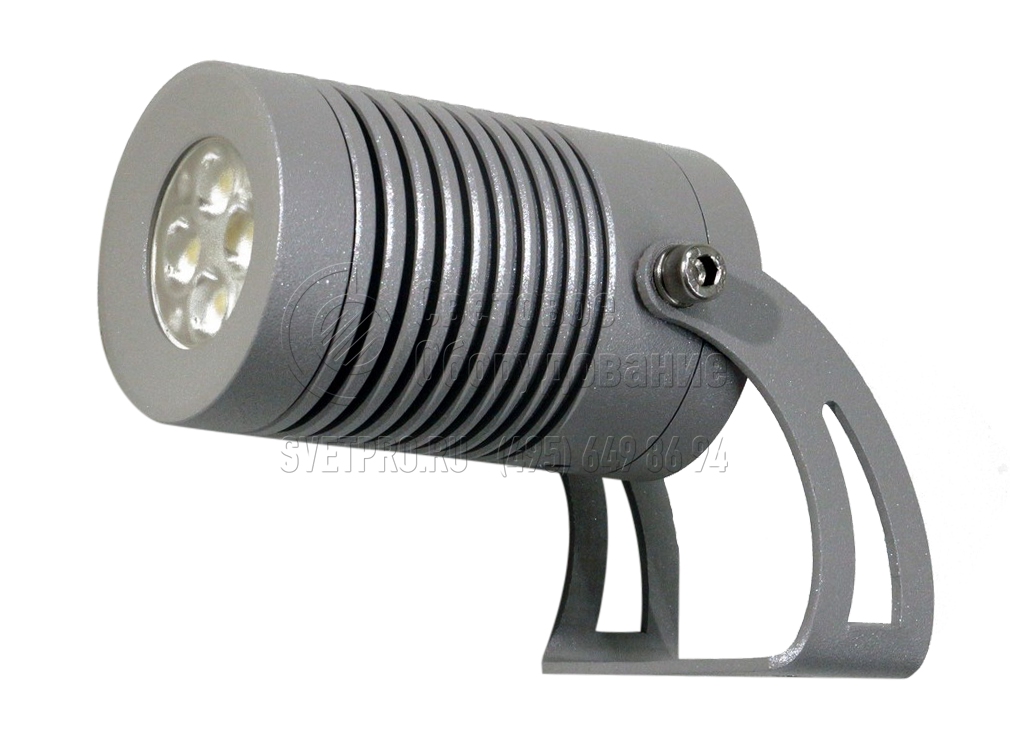

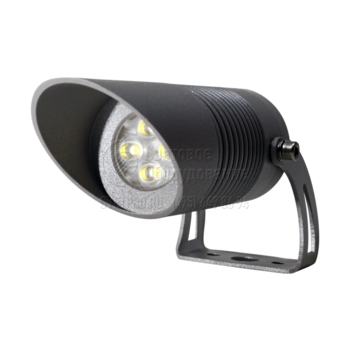

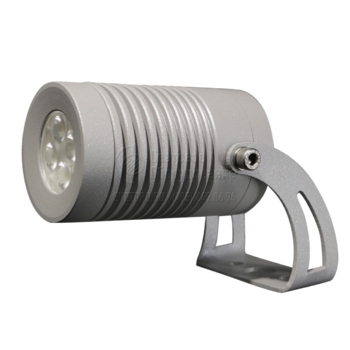

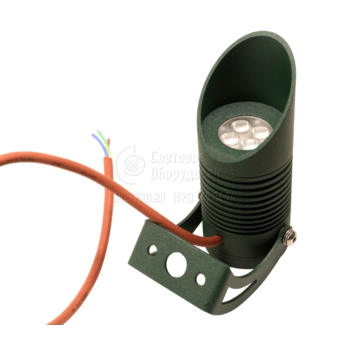

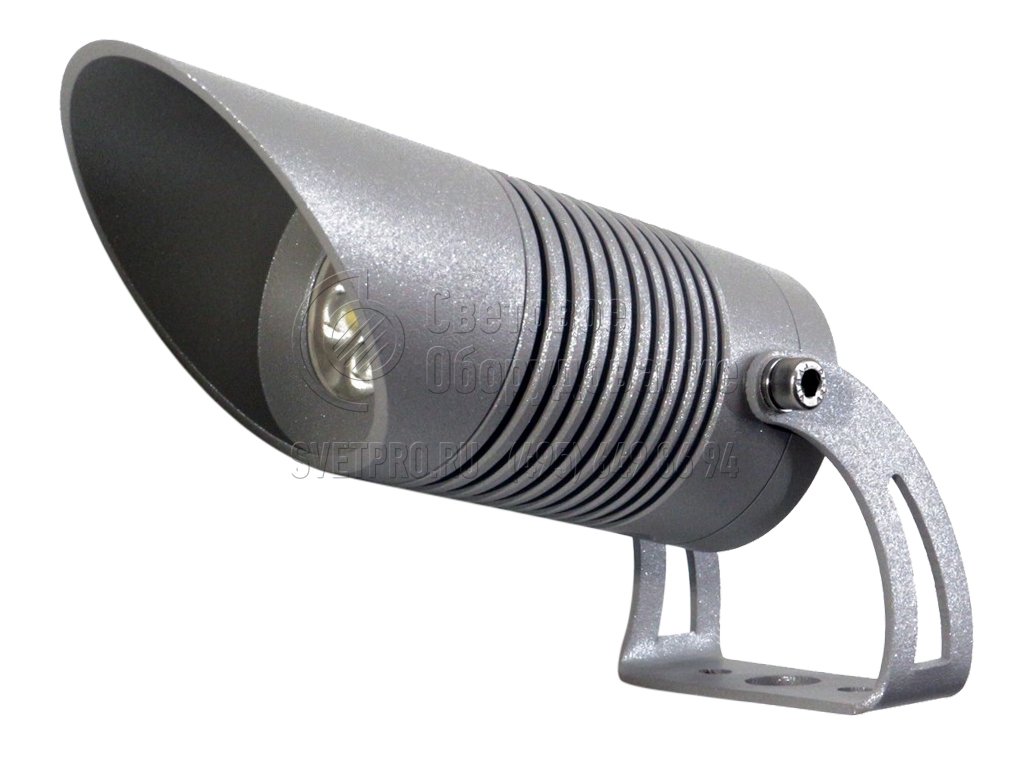

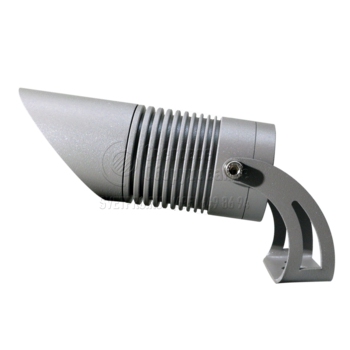

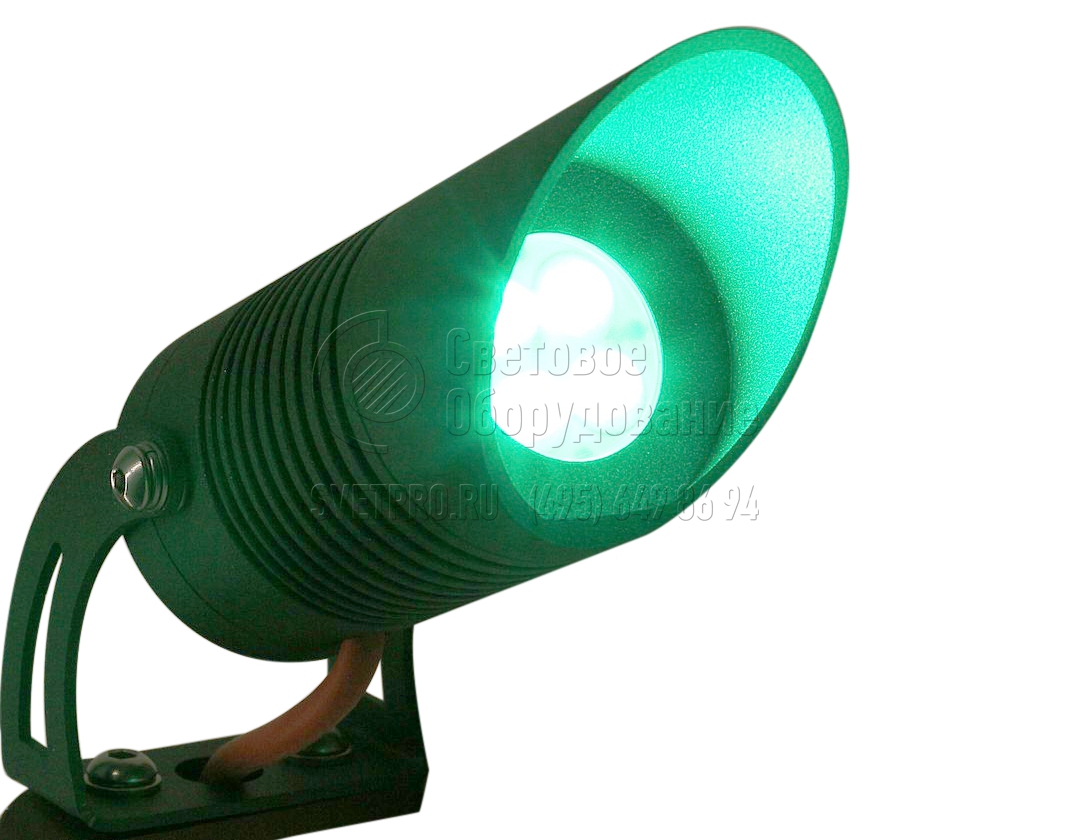

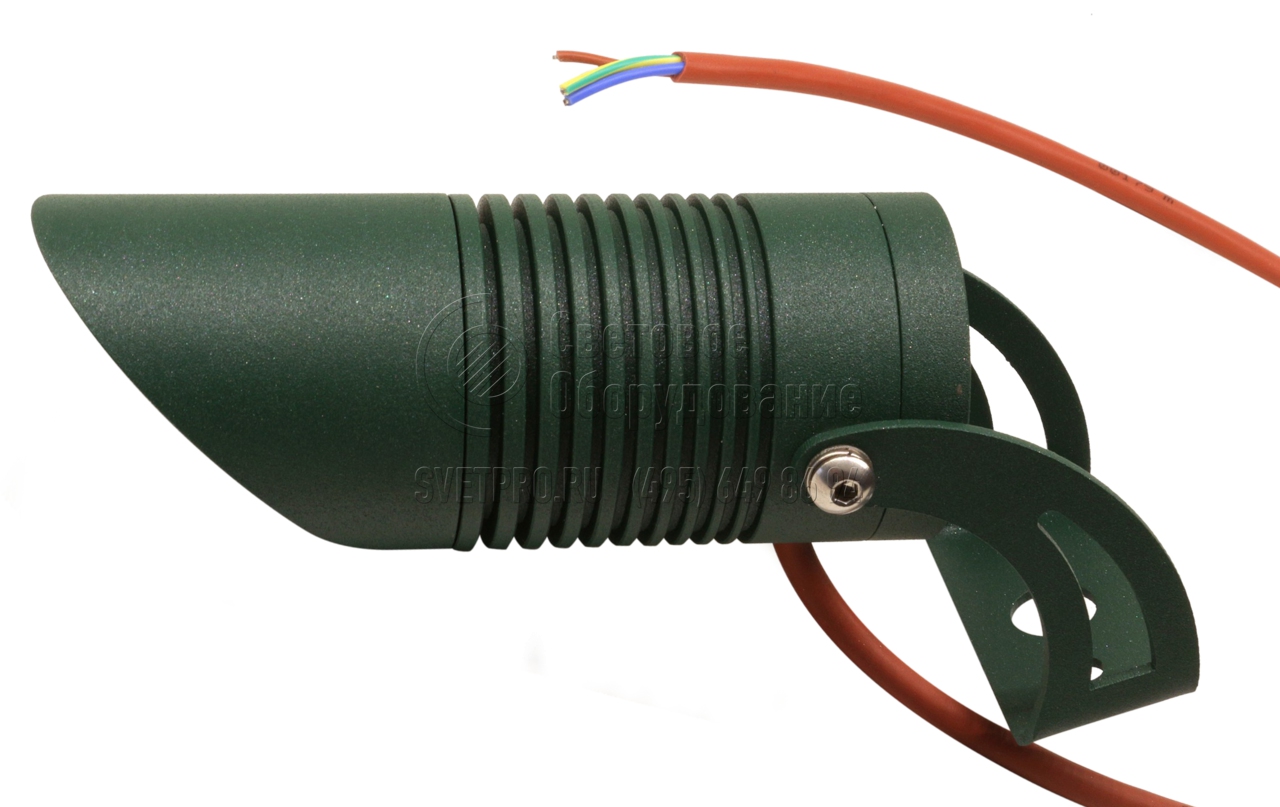

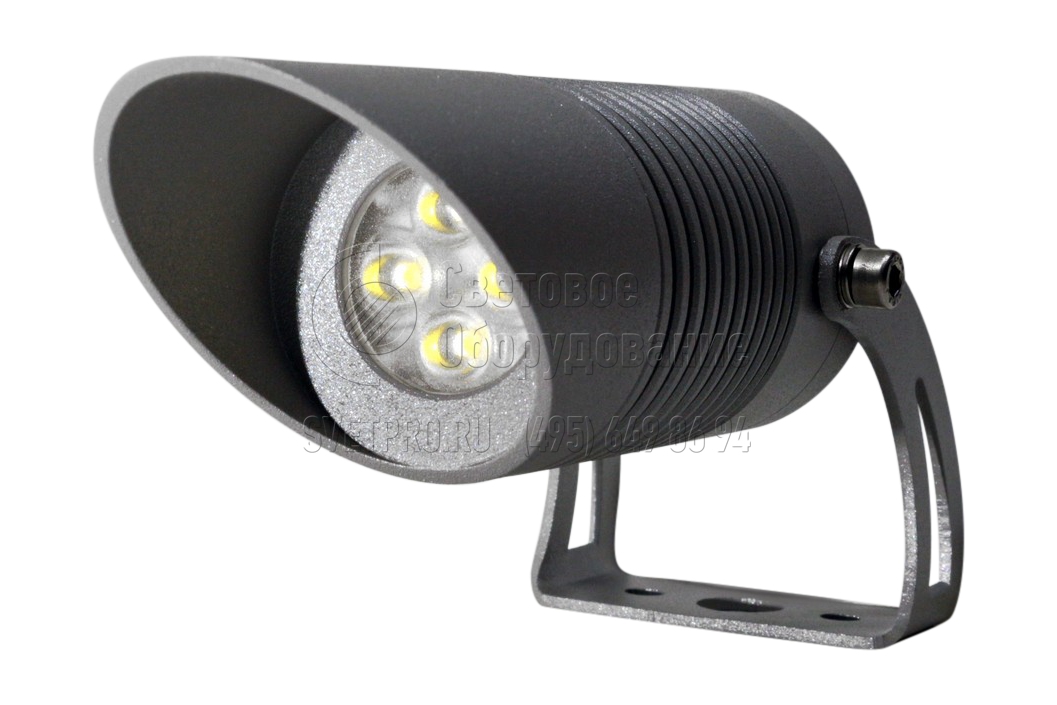

Компактный, создающий незначительную нагрузку на опорную поверхность, светильник AV1-3.48...TURN / AV1-6.48...TURN / AV1-9.48...TURN / AV1-3.220...TURN / AV1-6.220...TURN / AV1-9.220...TURN применяется для подсветки элементов архитектурных объектов и внутренних интерьеров.

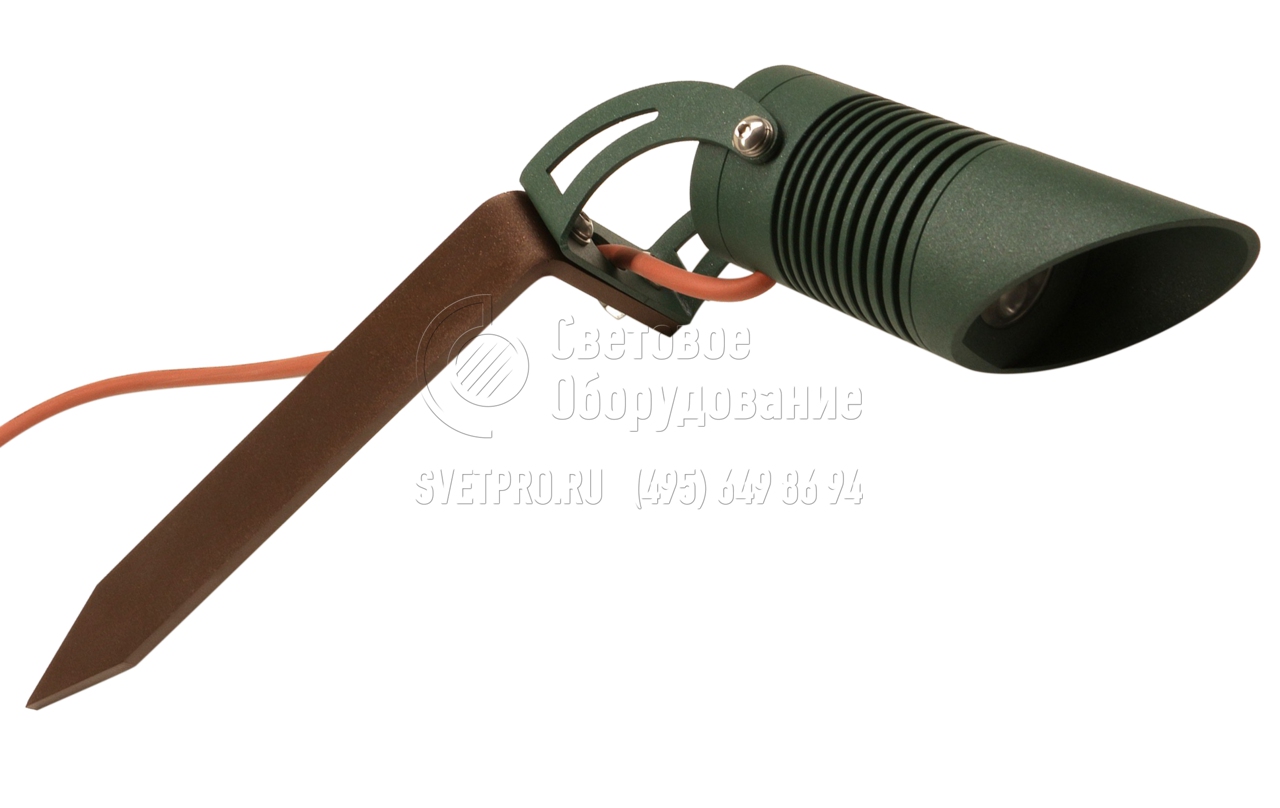

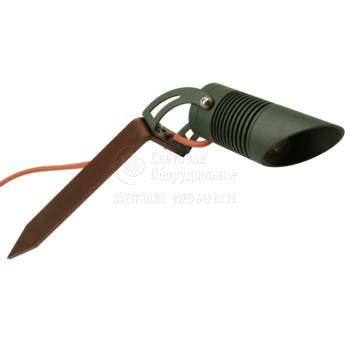

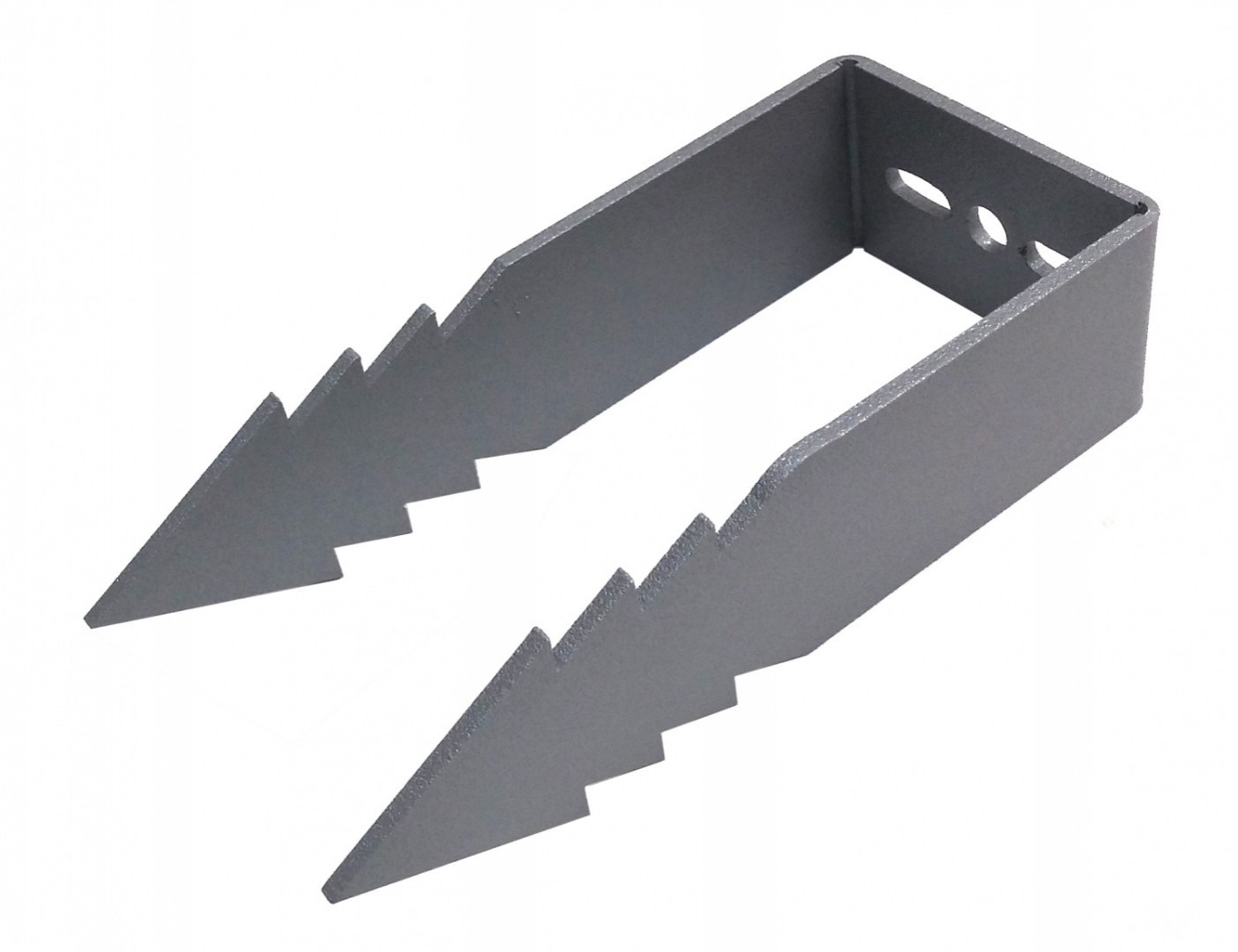

Кронштейн изделия прикрепляется непосредственно к опорной части, которой преимущественно является стена, или фиксируется к костылю грунтовому, в котором выполнены отверстия для крепежа. Костыль приобретается дополнительно для выполнения подсветки ландшафтных объектов. Направление луча можно кардинально изменить наклоном корпуса на угол до 244о.
Питающая сеть для серий изделия может характеризоваться постоянным напряжением 13–60 В или переменным 220 В. В состав модели входит драйвер. Величина потребляемой мощности взаимосвязана с цветом свечения светодиодов: белый, красный, зеленый, синий, янтарный. Для белого света возможен выбор цветовой температуры. Угол раскрытия луча в модельном ряду: 12, 23, 45, 60, 120 градусов.
Алюминиевый корпус светильника AV1-3.48...TURN / AV1-6.48...TURN / AV1-9.48...TURN / AV1-3.220...TURN / AV1-6.220...TURN / AV1-9.220...TURN, содержащий теплоотводящие элементы и стальной кронштейн, покрыты порошковым составом, выполняющим защитно-декоративную функцию. Изменение цвета доступно. Температурный диапазон применения модели – ±40о. Степень защиты – IP67.
Характеристики
Питание | |
монохром | 85-265 VAC |
монохром, монохром | DIM 13-55 VDC, 24VAC |
RGB, RGBW | 12-24 VDC |
Потребляемая мощность | |
AV1-3.XX | 3W ±5% |
AV1-6.XX | 6W ±5% |
AV1-9.XX | 9W ±5% |
Управление | ШИМ, опционально |
Светодиоды | CREE, SSC |
Вторичная оптика | Ledil (Финляндия) |
Ресурс светодиодов | 70000 часов |
Угол раскрытия луча | 12º, 23º, 45º, 60º, 120º |
Вторичная оптика | Ledil (Финляндия) |
Электронные компоненты драйвера | Supertex inc. (США), Epcos GmbH |
Температура внешней среды, не ниже | -40 - +40 градусов |
Материал корпуса | алюминиевый сплав Д16Т |
Покрытие | полиэфирная порошковая краска** |
Вес | 420/500 г |
Световой поток светильника c линзой, Lm
Цвет свечения | 3W | 6W | 9W |
холодный белый (4900-7000К) | 300 | 550 | 880 |
нейтральный белый (3800-4800К) | 310 | 570 | 920 |
теплый белый (2600-3700К) | 280 | 520 | 820 |
янтарный (585-595nm) | 230 | 390 | 640 |
красный(630-660nm) | 37 (0.8W) | 67 (1.5W) | 115 (2.6W) |
зеленый (520-535nm) | 260 | 390 | 600 |
синий (450-465nm) | 35 (1W) | 60 (1.7W) | 100 (2.8W) |
Цвета свечения
холодный белый | нейтральный белый | тёплый белый | янтарный (585nm) | красный (630nm) | зеленый (535nm) | синий (450-465nm) |
Цвет корпуса
White | Sand | Silver | Flame | Green | Oliva | Rust | Graphit | Black |
Применяется структурированная порошковая краска с поверхностью муар высокой атмосфероустойчивости.

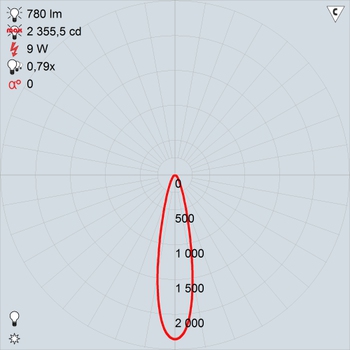

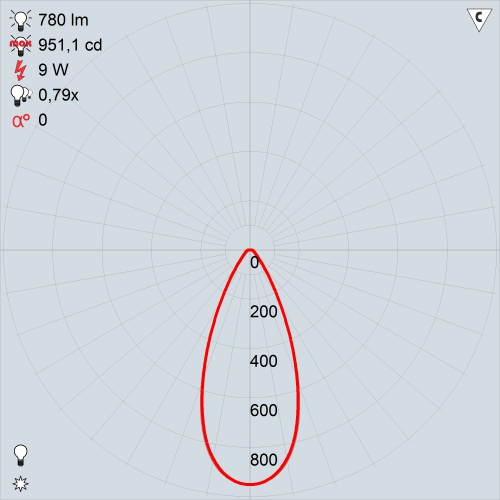

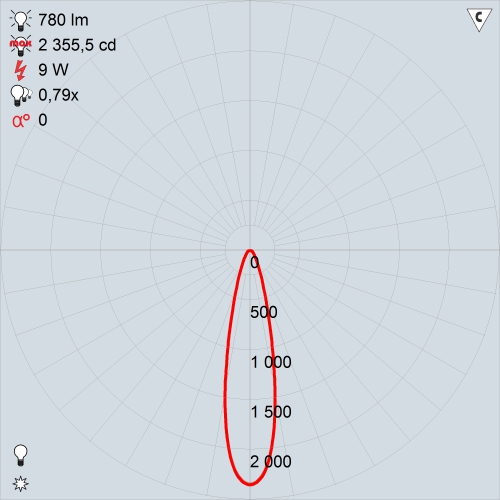

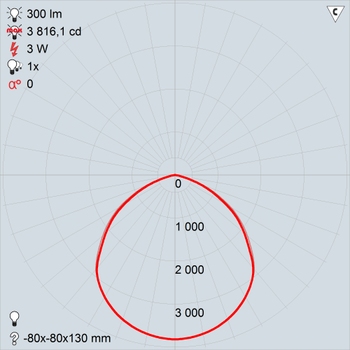

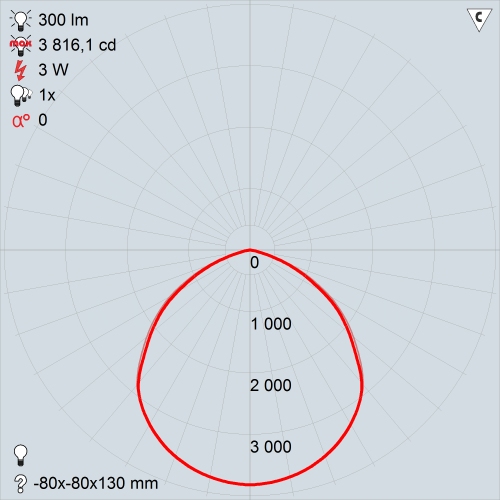

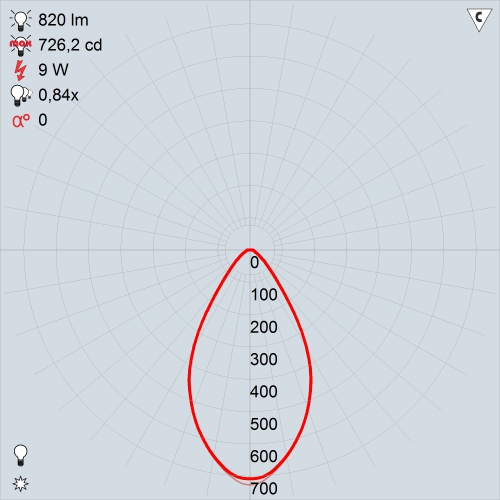

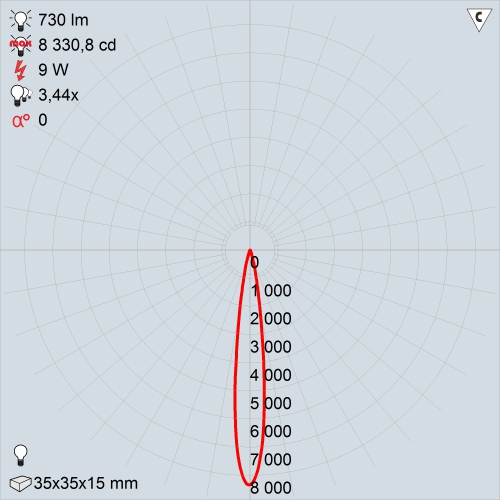

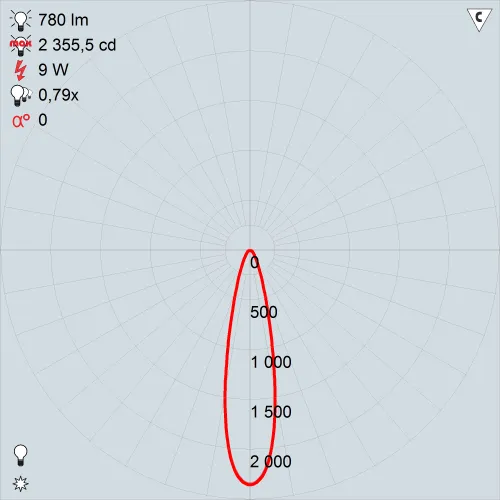

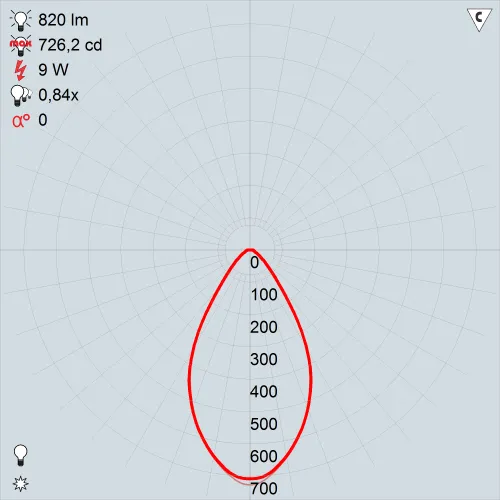

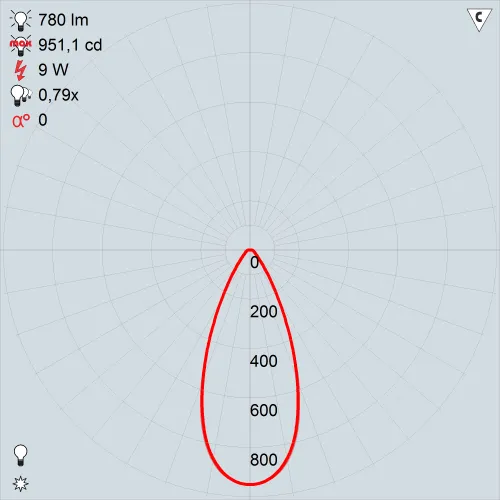

КСС
12º | 23º | 45º | 60º | 120º |
Схемы подключения

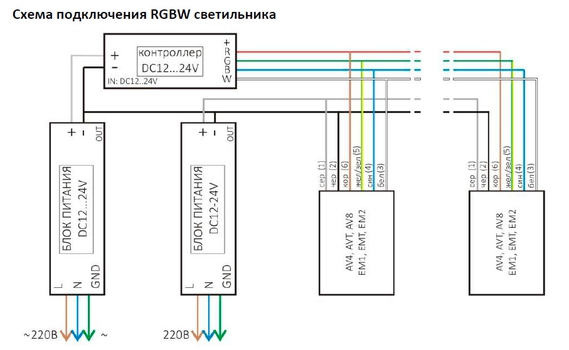

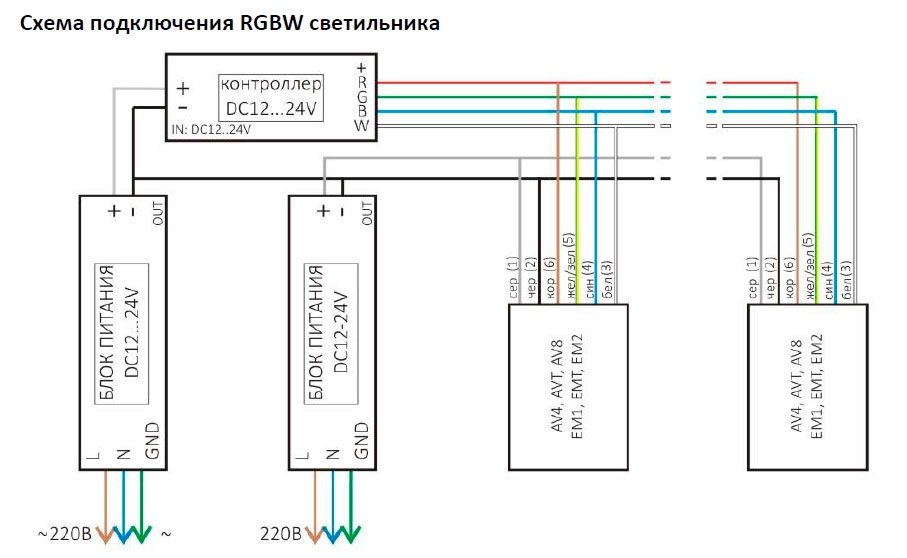

Схема подключения RGBW светильника |

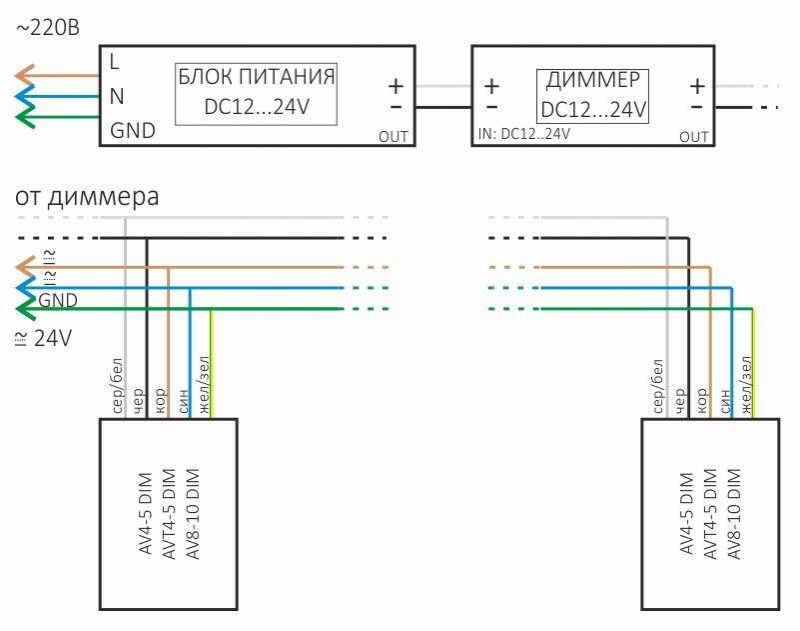

Схема подключения светильника с опцией диммирования |
Аксессуары
*- указан световой поток с учетом потерь на вторичной оптике при температуре окружающей среды +20ºС.
**- структурированная (муар) порошковая краска производства NEOKEM Prisma series с повышенной атмосфероустойчивостью.
