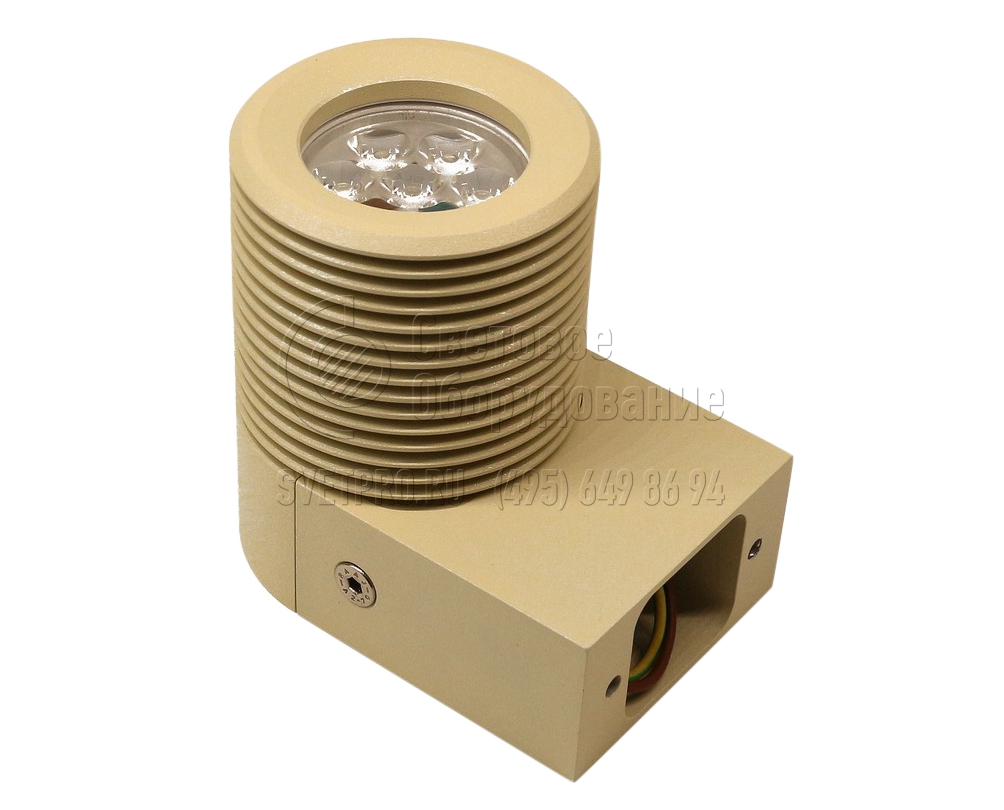

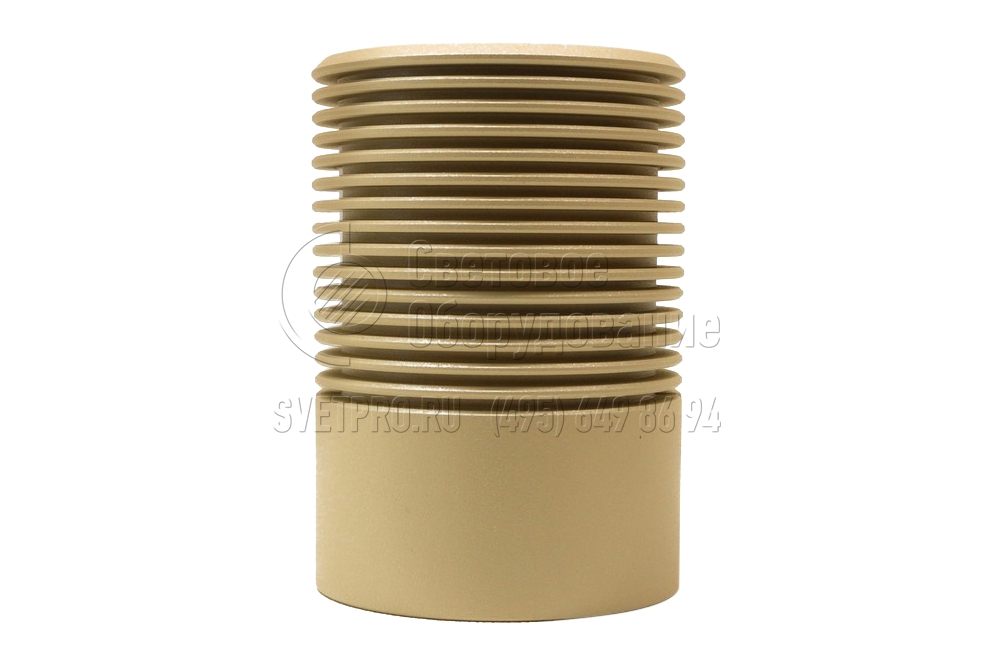

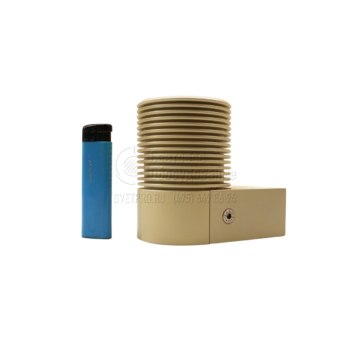

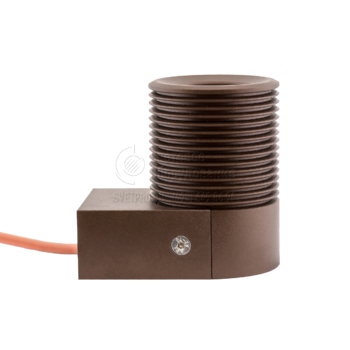

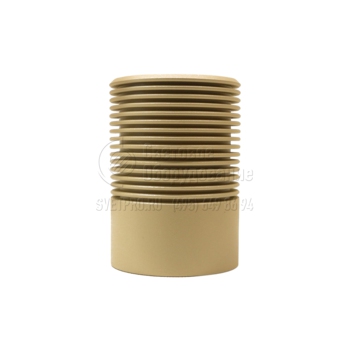

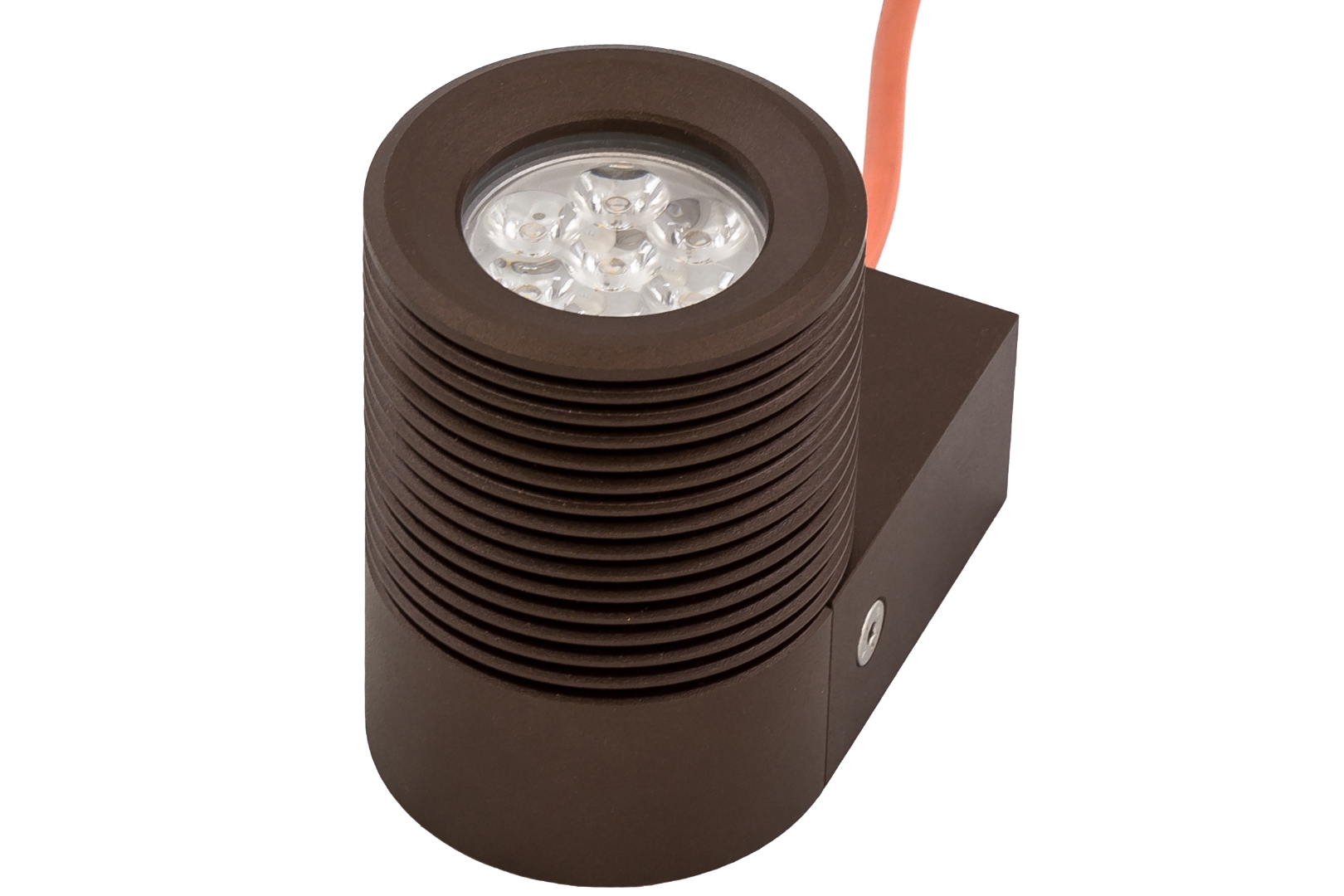

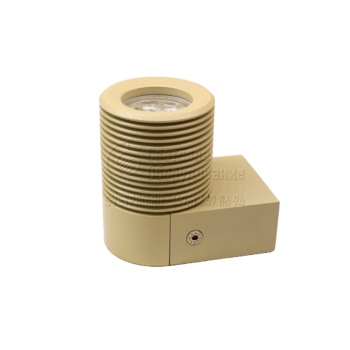

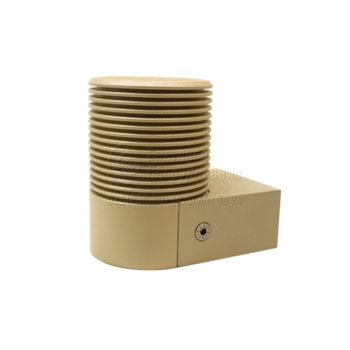

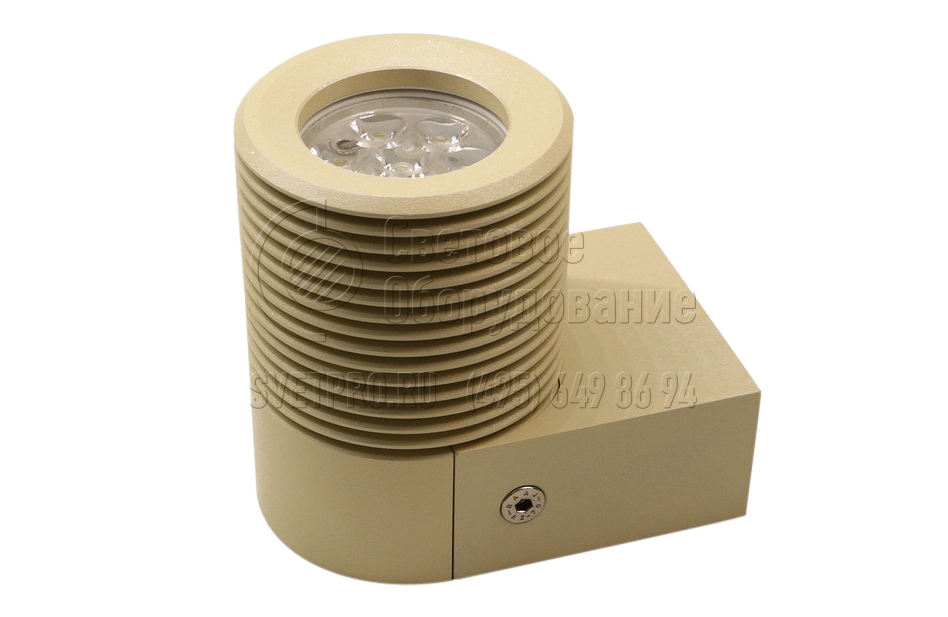

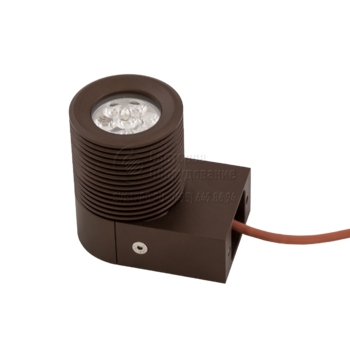

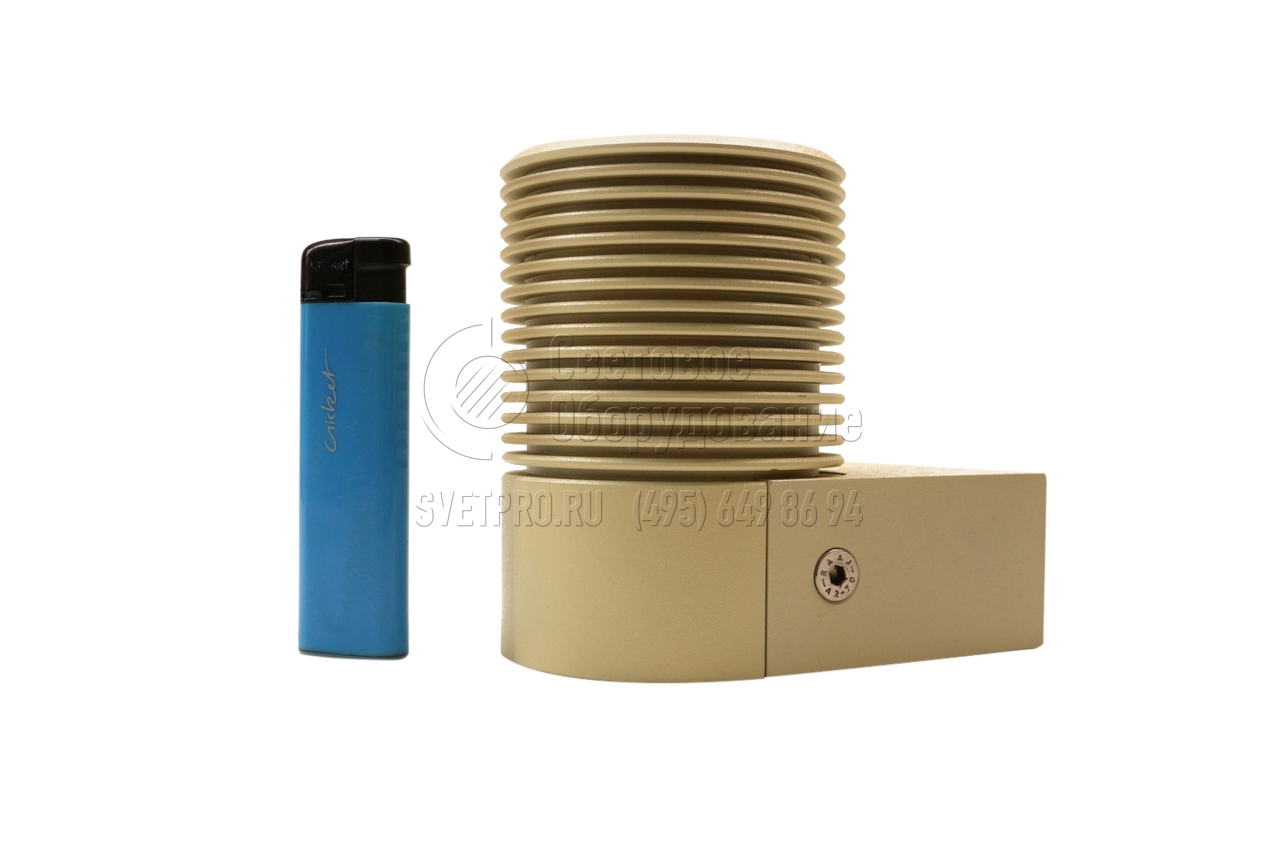

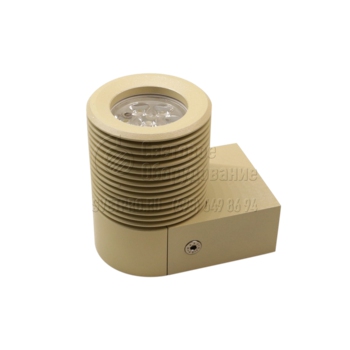

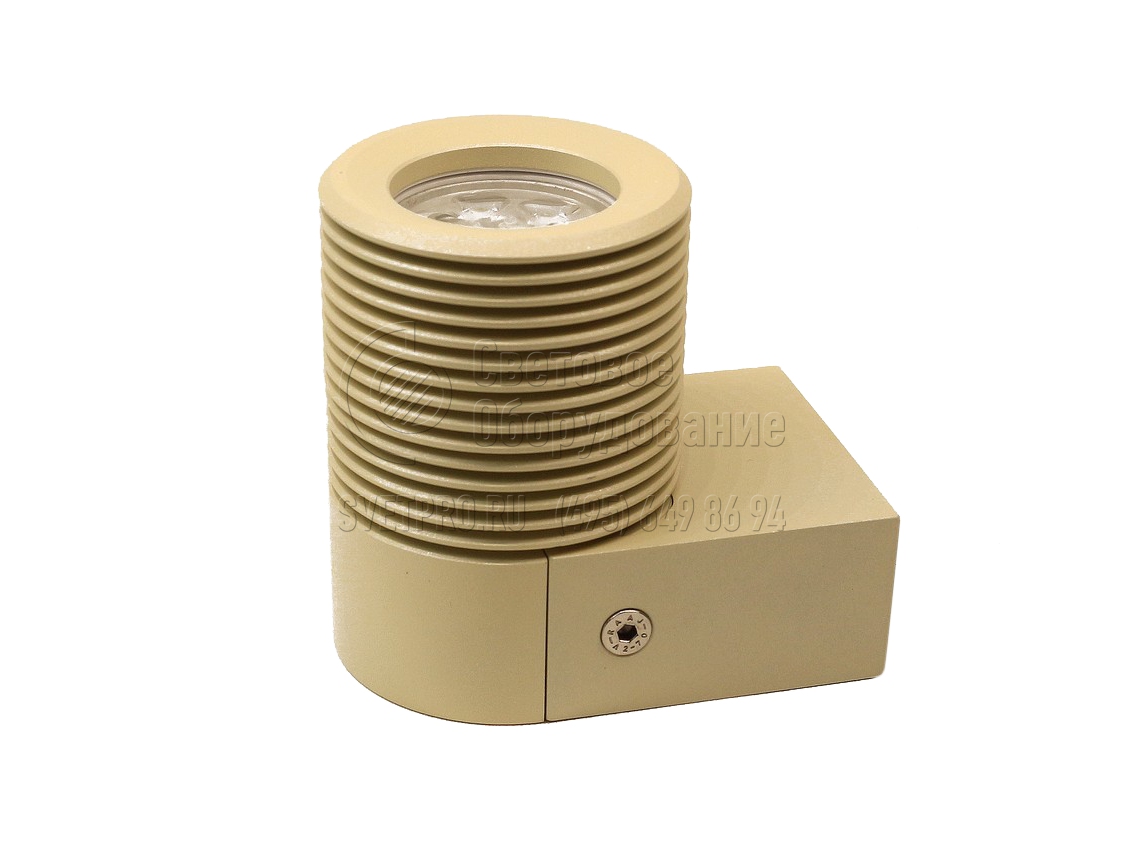

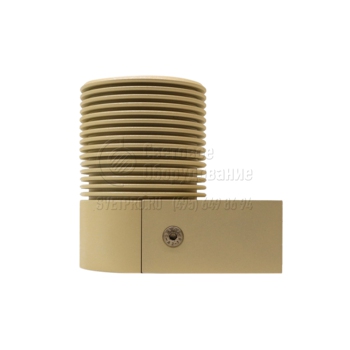

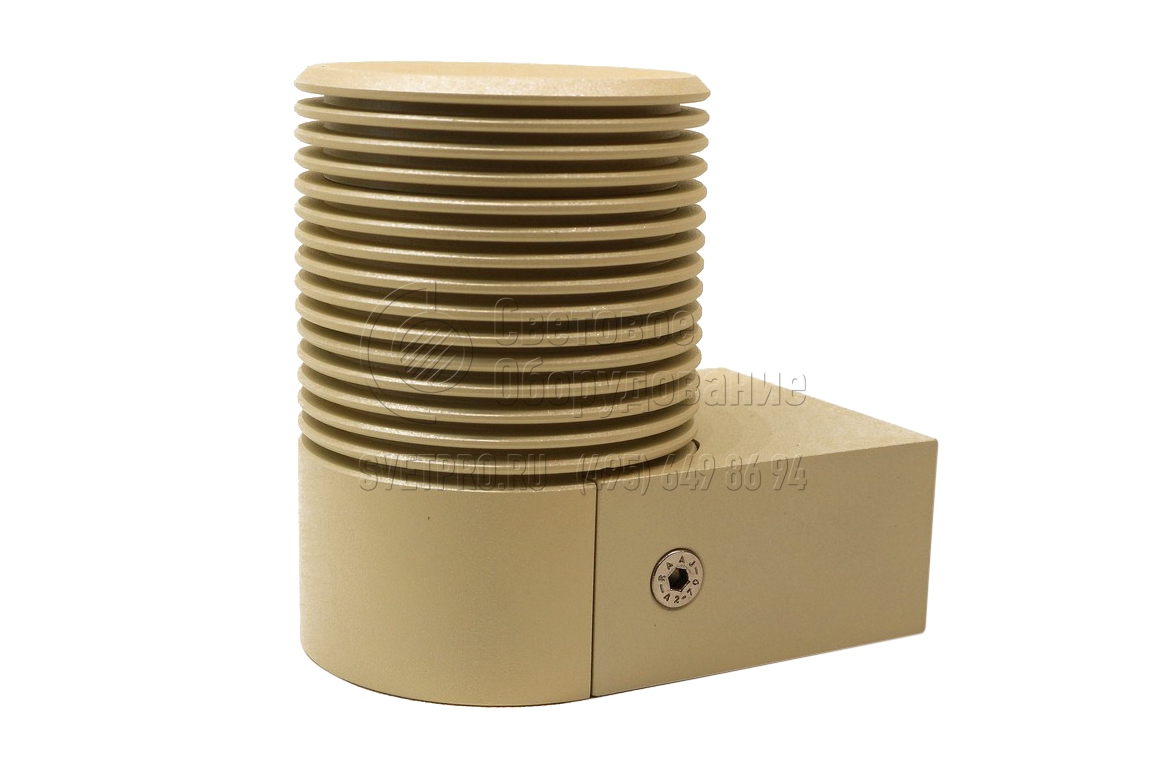

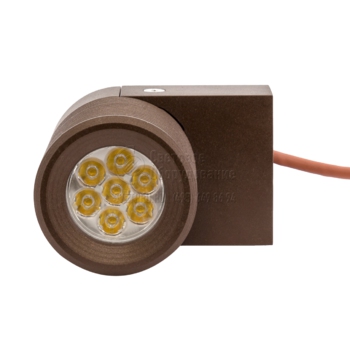

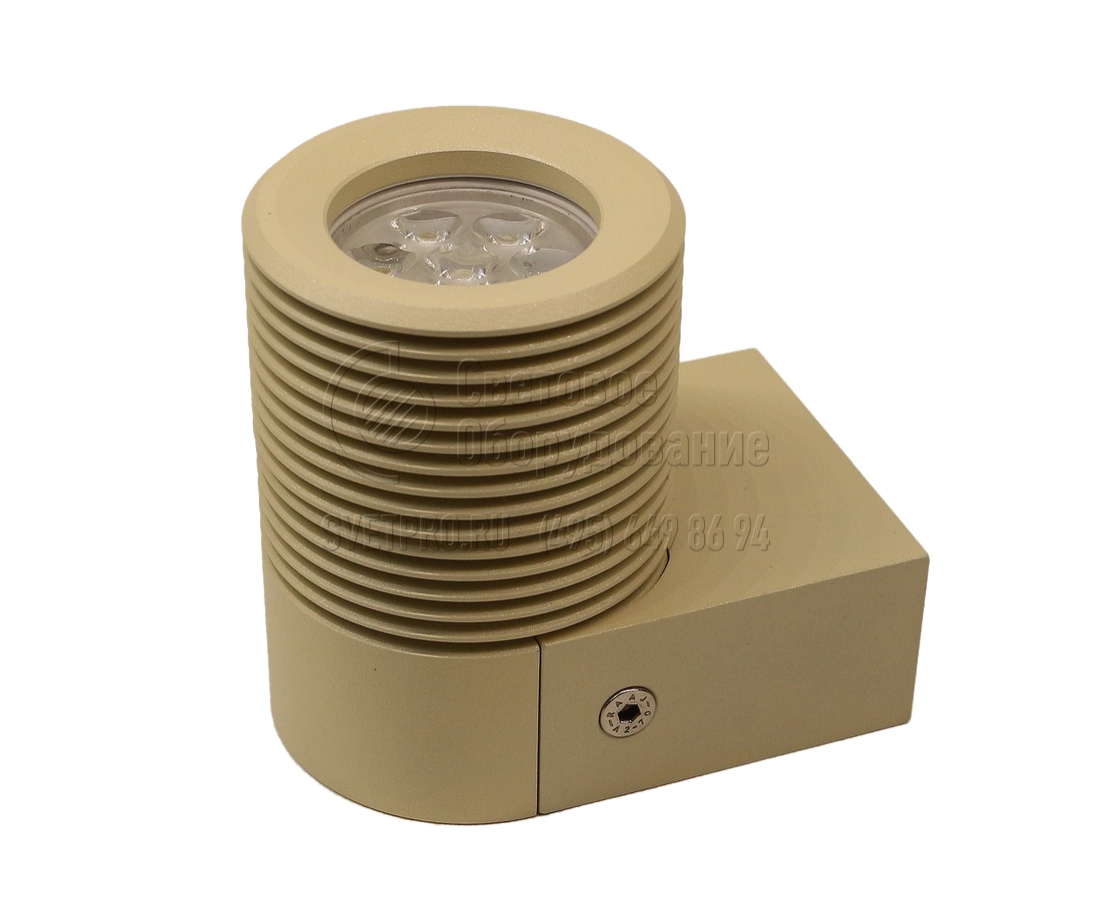

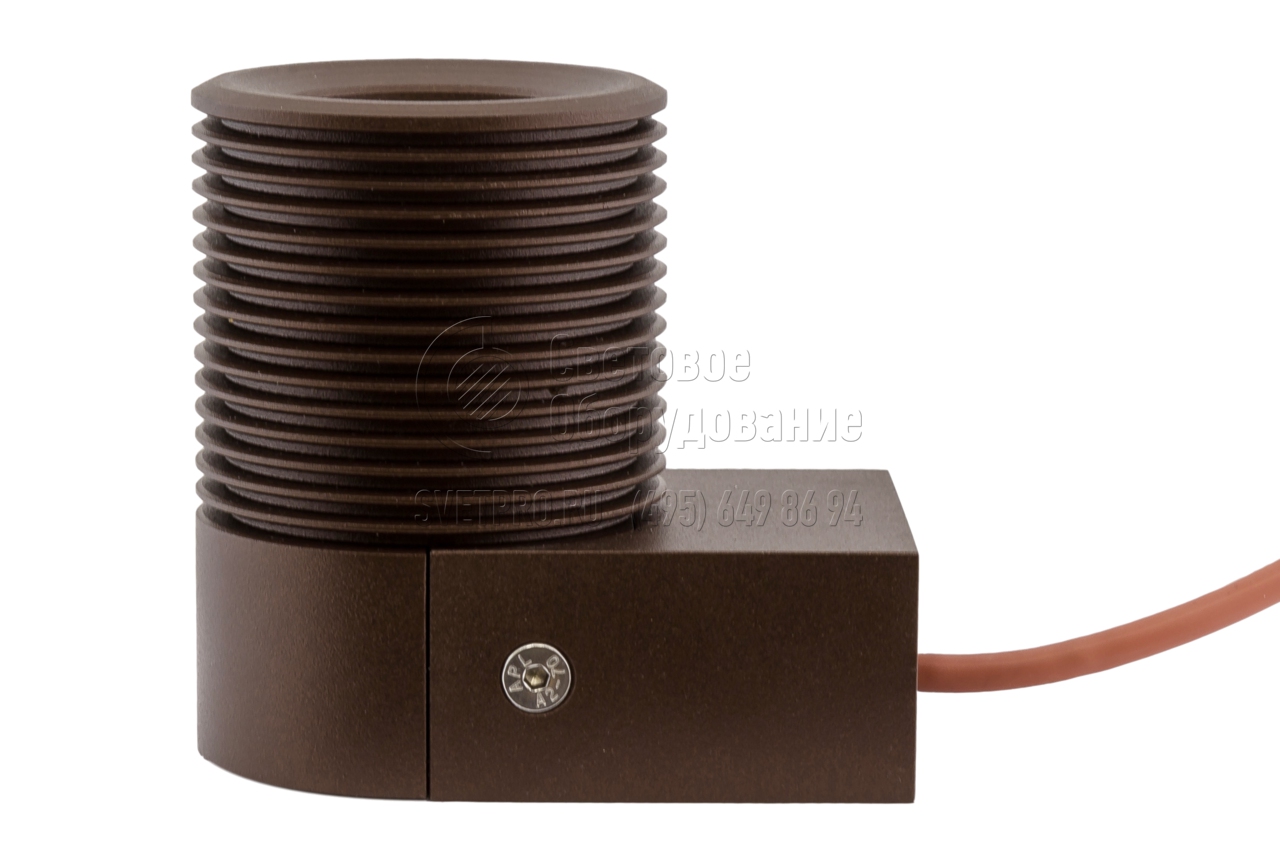

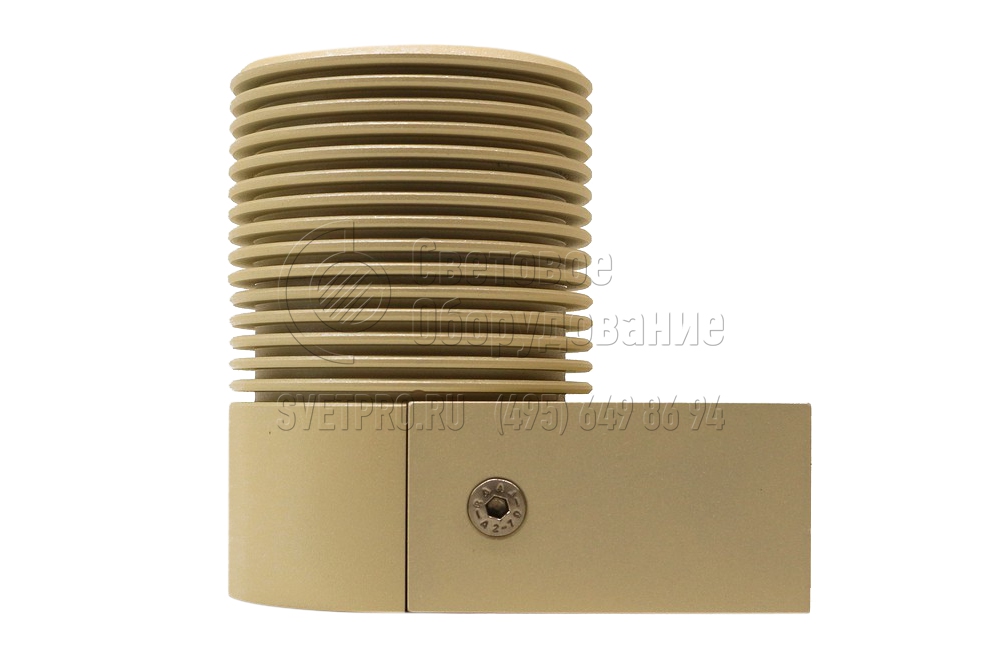

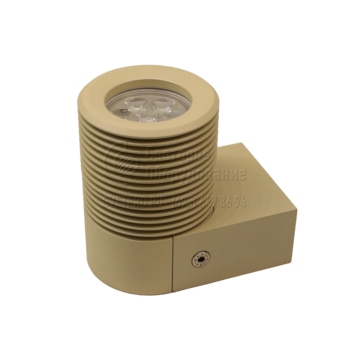

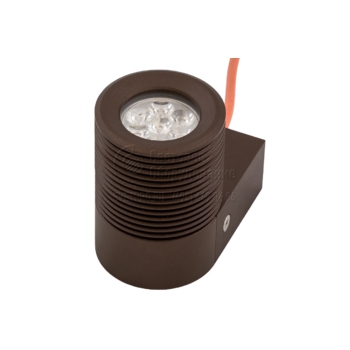

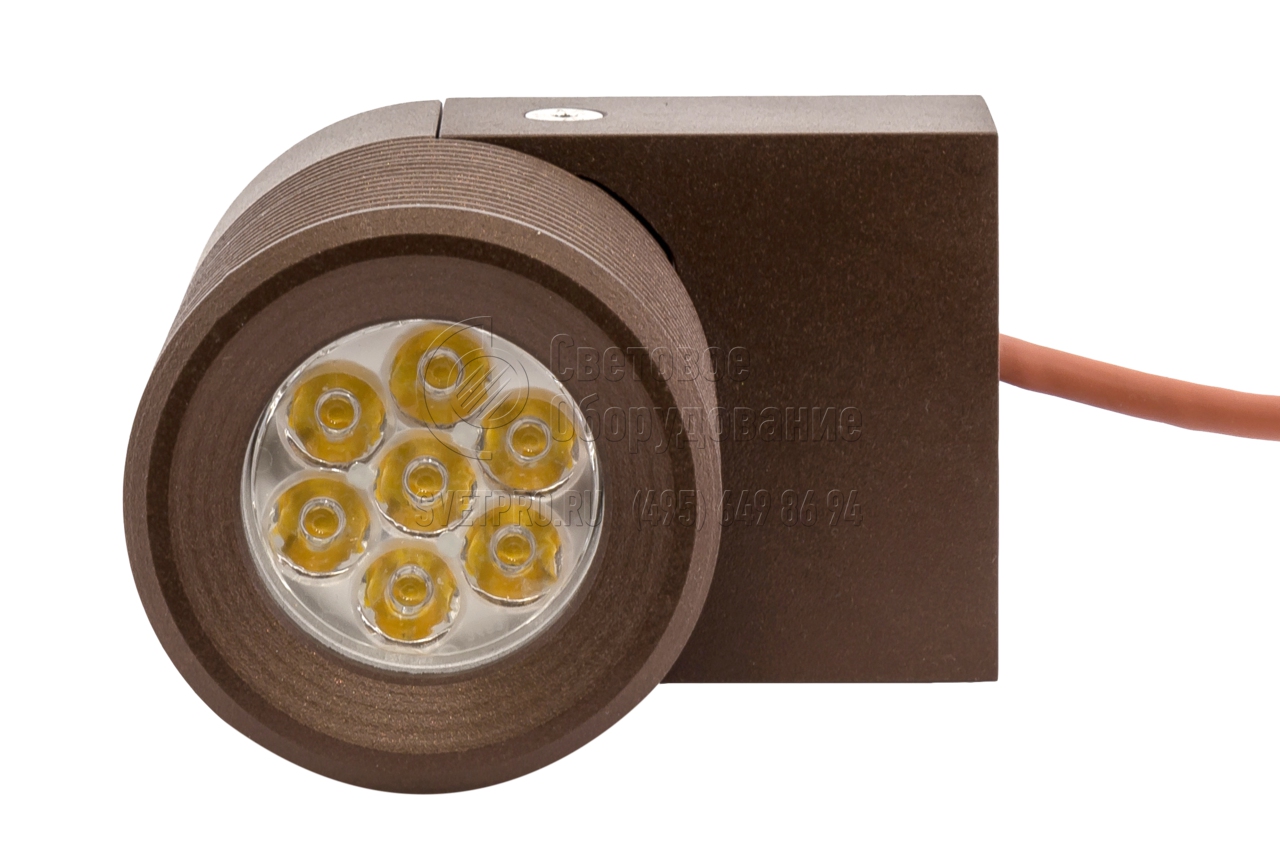

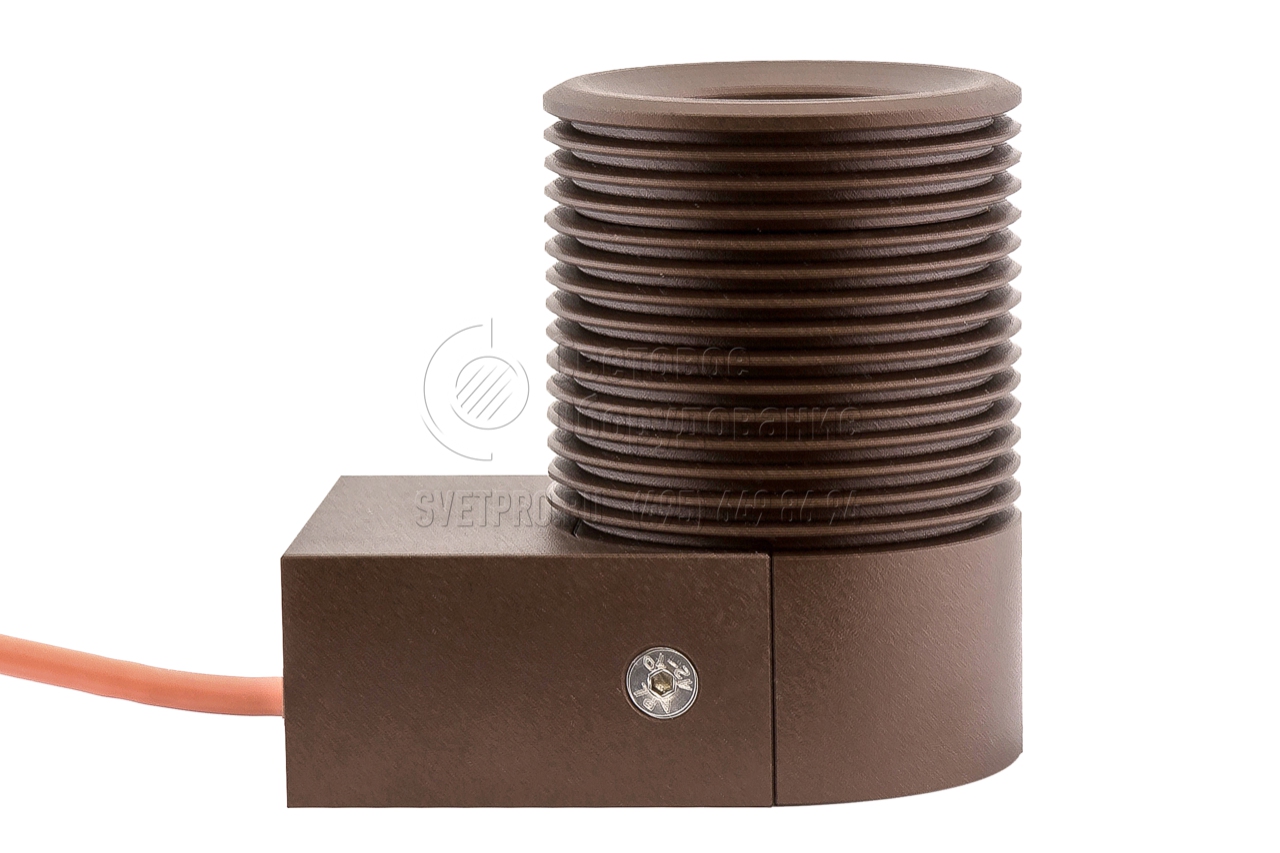

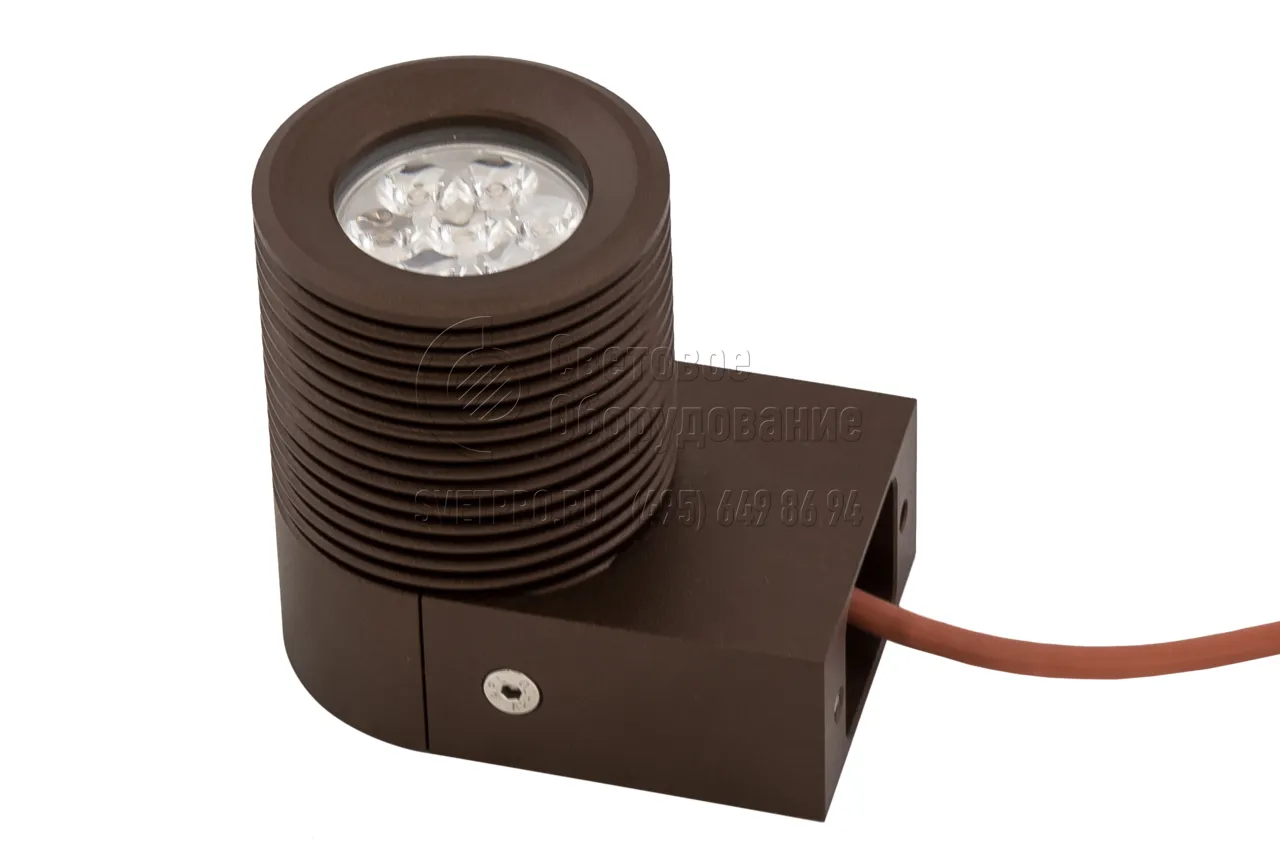

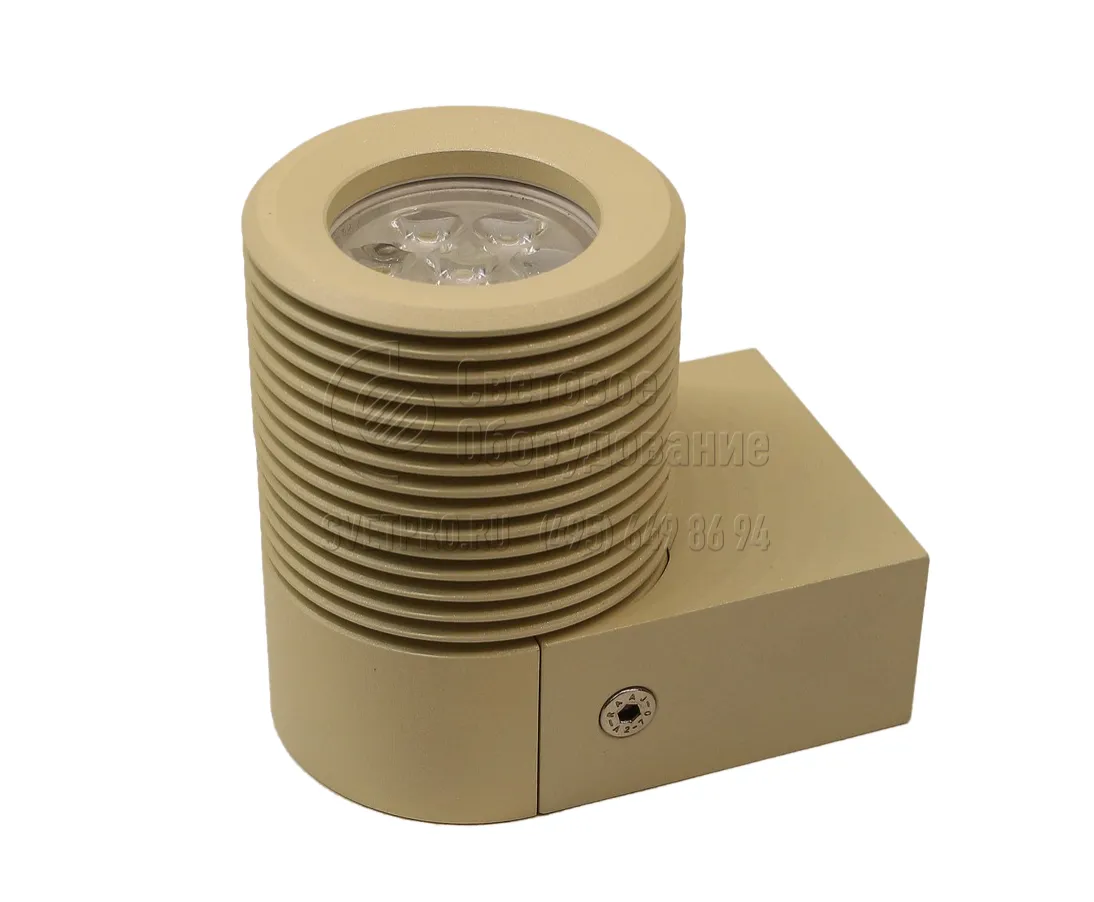

EM1-20.220....FIX / EM1-16.24.RGBW...FIX Светильник светодиодный однолучевой
Номинальное напряжение: | 23-265 В |
Класс защиты IP: | IP67 |
Артикул производителя: | EM1-20.220....FIX / EM1-16.24.RGBW...FIX |
Мощность: | 16-20 Вт |
Цветовая температура: | 2600-7000 К |
Световой поток: | 200-1800 лм |

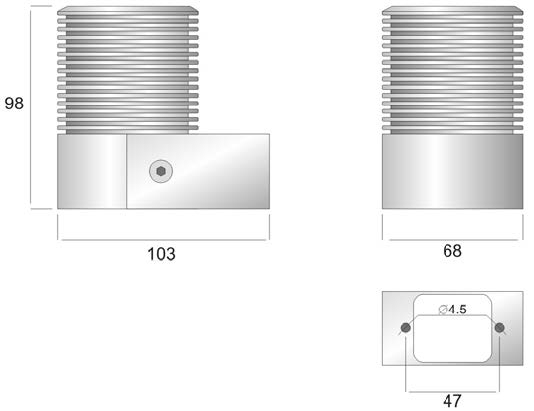

Габаритные размеры: | см. чертёж |
Температура эксплуатации: | -40 - +40 °C |
Производитель светодиодов: | Cree |
Производитель «ABC Lighting», Россия
ОПИСАНИЕ
Светильники EM1-20.220....FIX / EM1-16.24.RGBW...FIX предназначены для архитектурной подсветки современных административных, торговых, офисных, производственных зданий.

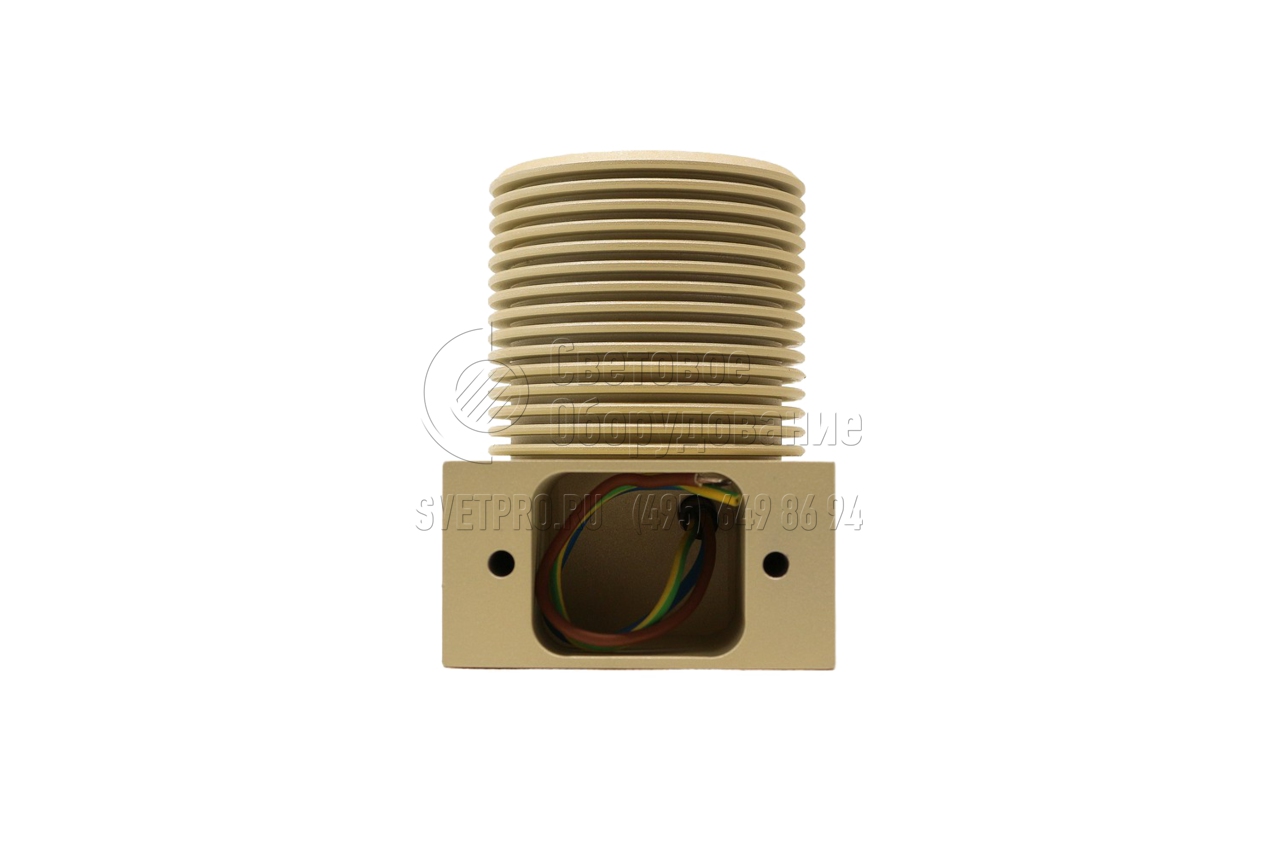

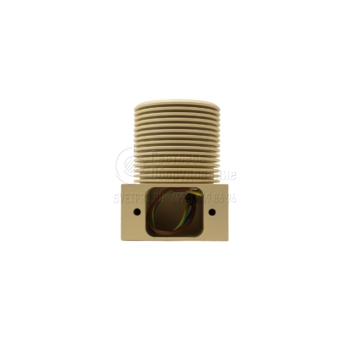

Изделие предназначено для настенного монтажа. При установке на место фиксации закрепляется отсоединенный от светильника кронштейн, осуществляется объединение и изоляция проводов, укладка их в нишу кронштейна и присоединение основной части осветительного прибора.
В модельный ряд входят модификации с белым (теплый, нейтральный, холодный), красным, зеленым, синим, янтарным светом. Потребляемая мощность (13, 19, 21 Вт), зависима от цвета свечения. Угол раскрытия светового луча со значениями: 16, 33, 80 градусов обеспечен использованием линз вторичной оптики, угол 115о и 140о – конструктивной формой изделия и направленностью излучения. Световой поток зависим от длины излучаемых волн и угла раскрытия.
Влияние атмосферных компонентов: воды и пыли ограничено герметичностью светильника EM1-20.220....FIX / EM1-16.24.RGBW...FIX, соответствующей степени IP67. Порошковое окрашивание корпуса и кронштейна защищает от агрессивных компонентов. Оно выполняется в нескольких базовых вариантах. В качестве элемента, ограничивающего слепящее действие, применяется аксессуар – Бленда EM.
Светильник светодиодный однолучевой EM1-20.220....FIX / EM1-16.24.RGBW...FIX предназначен для настенного монтажа.

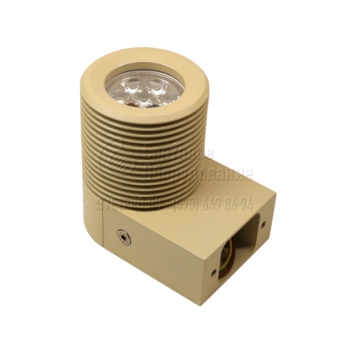

При использовании поворотного кронштейна появляется возможность регулировки для точной юстировки положения луча.
Характеристики
Напряжение питающей сети | |
монохром | 85-265 VAC |
монохром DIM | 23-55 VDC |
RGB, RGBW | 24±20% VDC |
Потребляемая мощность | |
светильников белого, зелёного, янтарного и синего свечения |
20W ±5% |
светильников красного свечения и RGBW | 16W ±5% |
Управление | PWM (ШИМ) опционально |
Светодиоды | CREE, Nichia, SSC |
Ресурс светодиодов | более 70000 часов |
Угол раскрытия луча | 16º,33º, 80º, 115º |
Вторичная оптика | Ledil (Финляндия) |
Степень защиты от внешних воздействий | IP67 |
Электронные компоненты драйвера | Supertex inc. (США), Epcos GmbH |
Температура внешней среды, не ниже | -40 — +40 градусов Цельсия |
Материал корпуса | алюминиевый сплав Д16Т |
Покрытие | полиэфирная порошковая краска** |
Вес | 900г |
Световой поток светильника, Lm
холодный белый (4900-7000К) | 1700 Lm |
нейтральный белый (3800-4800К) | 1800 Lm |
теплый белый (2600-3700К) | 1600 Lm |
янтарный (583-595nm) | 1450 Lm |
красный (630-660nm) | 235 Lm (5,2W) |
зеленый (520-535nm) | 1170 Lm |
синий (450-465Nm) | 200 (5,8W) |
Цвета свечения
холодный белый | нейтральный белый | тёплый белый | янтарный (585nm) | красный (630nm) | зеленый (535nm) | синий (450-465nm) |
Цвет корпуса
White | Sand | Silver | Flame | Green | Oliva | Rust | Graphit | Black |
Применяется структурированная порошковая краска с поверхностью муар высокой атмосфероустойчивости.

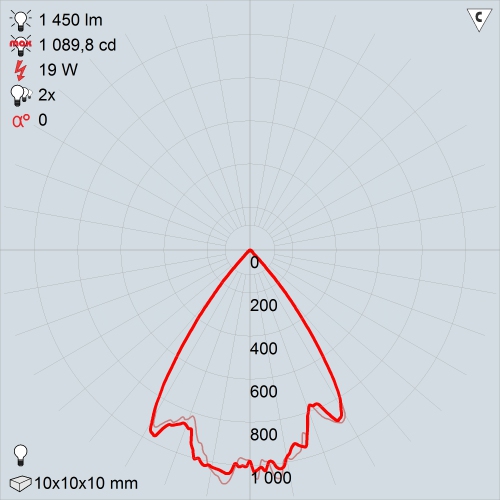

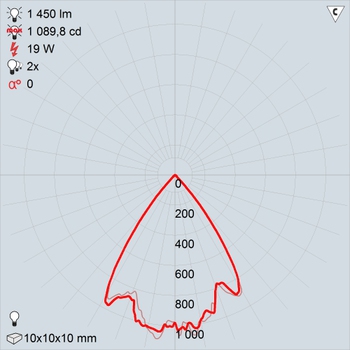

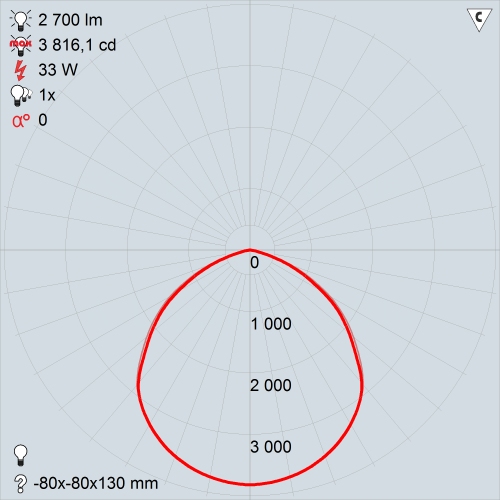

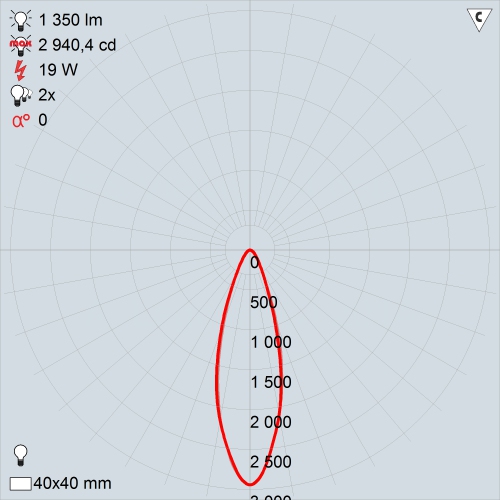

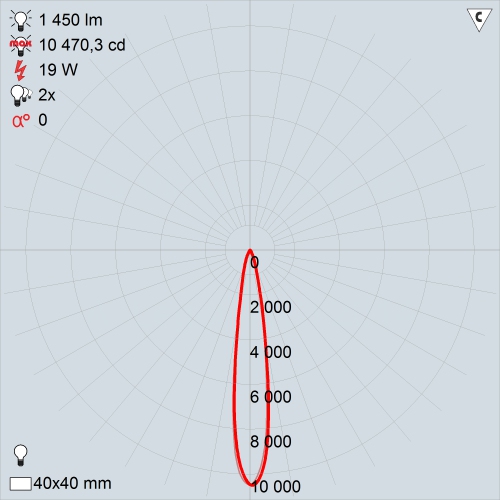

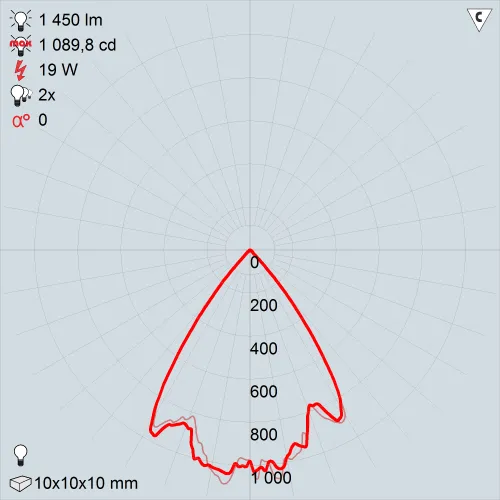

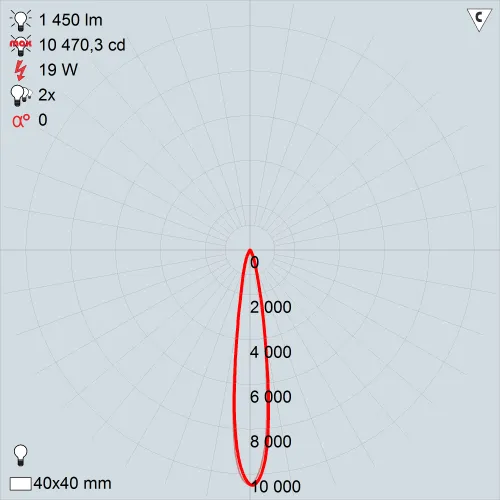

КСС
16º | 33º | 80º | 115º |
Аксессуары
Внешний вид | Наименование | Назначение |
---|---|---|

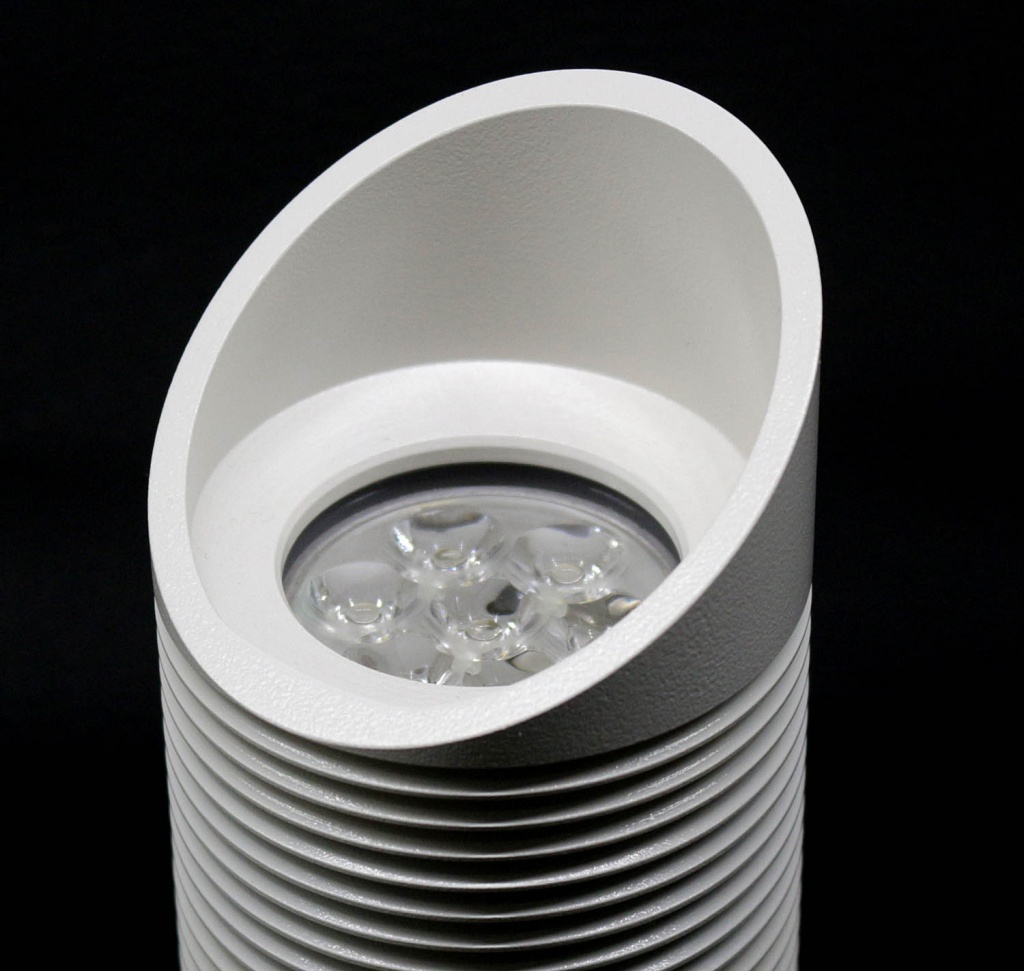

Бленда EM | Бленда необходима для предотвращения слепящего эффекта в некоторых случаях расположения светильников. |

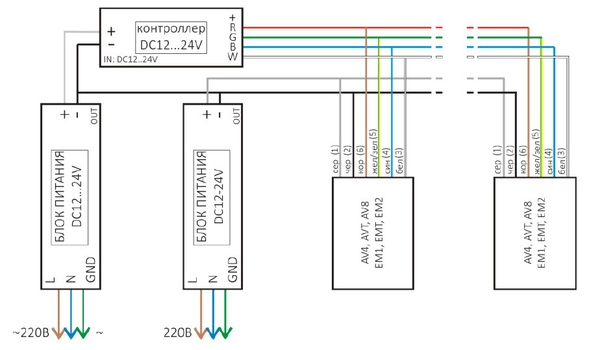

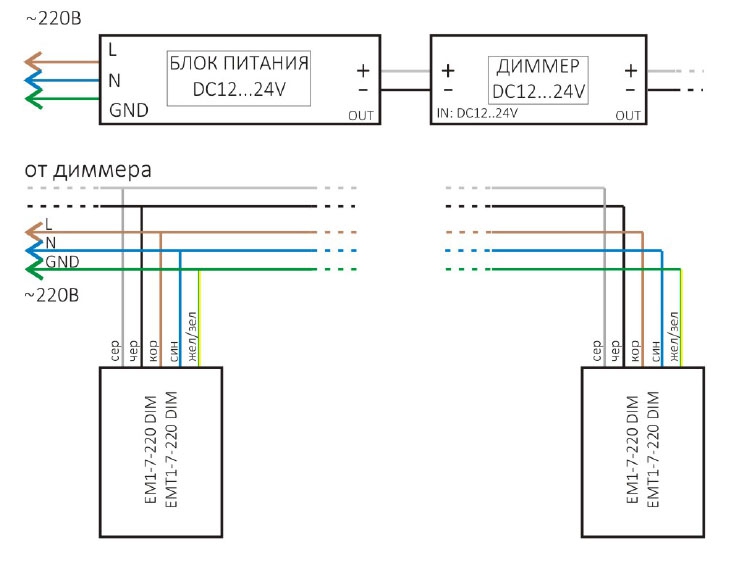

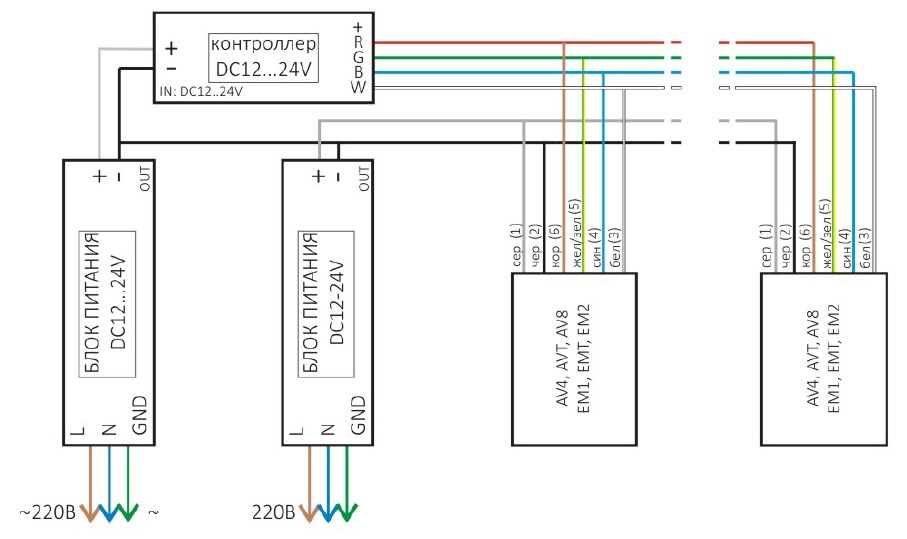

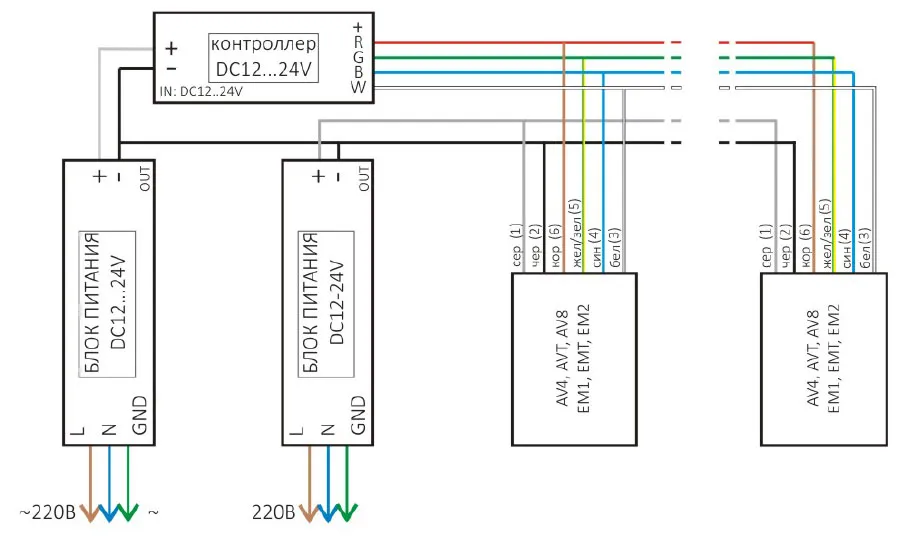

Схемы подключения
Для светильников с ШИМ-диммированием | Для RGBW светильников |
*- указан световой поток с учетом потерь на вторичной оптике при температуре окружающей среды +20ºС.
**- структурированная (муар) порошковая краска производства NEOKEM Prisma series с повышенной атмосфероустойчивостью.
