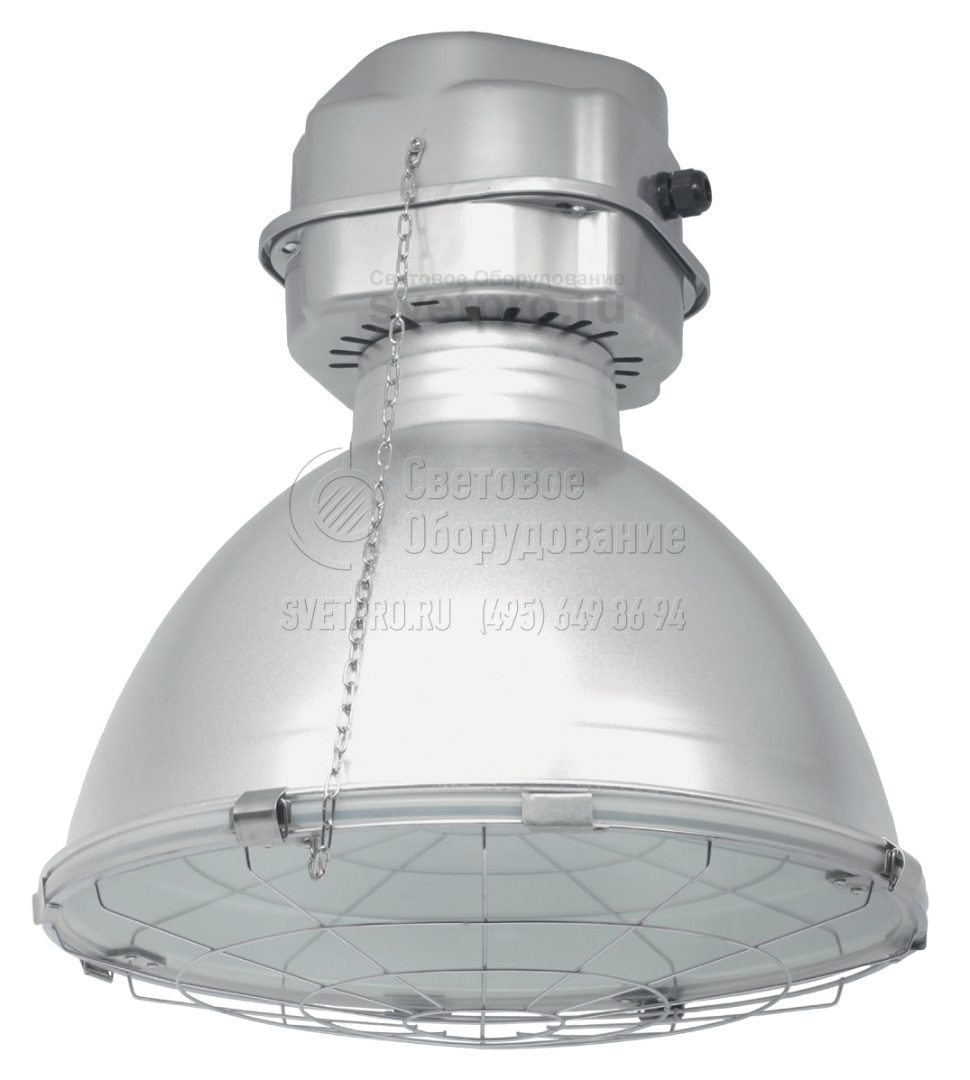

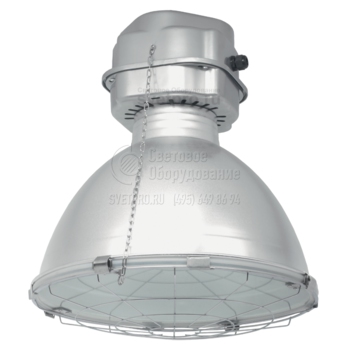

ЖСП/РСП/ГСП 07 Подвесной светильник
Область применения: |
|
Назначение: |
|
Источник света: | Металлогалогенная лампа (МГЛ), Ртутная лампа (ДРЛ), Натриевая лампа (ДНаТ) |
Цоколь: | E27, E40 |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP54/23 |
Климатическое исполнение: | У2, УХЛ2 |
Артикул производителя: | ЖСП/РСП/ГСП 07 |
Мощность: | 70-400 Вт |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «ALB», Россия
ОПИСАНИЕ
Область применения осветительного прибора ЖСП07/РСП07/ГСП07 распространяется на производственные предприятия: для освещения цехов и складов, а также для освещения гаражей и паркингов.
Изделие подвешивается на трубу, крюк, трос. Подходит для помещений с различной высотой потолочных конструкций. Ввод провода питания – через самозажимной сальник.
Работу газоразрядных ламп поддерживает ПРА, размещенный в отдельном отсеке (IP23). Коэффициент мощности ≥0,85. Модельный ряд включают изделия, отличающиеся габаритами купола-отражателя: Ø410 мм, высота 260 мм – при установке ламп мощностью до 150 Вт, Ø470 мм, высота 270 (273) мм – для ламп до 250 (400) Вт. Каждая габаритная версия имеет вариант с защитным стеклом – IP54 и без него – IP23. Положение патрона (3 позиции) позволяет изменять тип КСС: полуширокая, глубокая, косинусная.
Устойчивость модели ЖСП07/РСП07/ГСП07 к агрессивным компонентам обеспечивается изготовлением отсека для ПРА (дополнительно нанесено порошковое окрашивание) и отражателя (анодирован) – из алюминия. Защитное стекло закалено и снабжено силиконовой прокладкой (элемент герметизации) и цепочкой для предотвращения падения при обслуживании. Дополнительная опция – решетка, прикрепляемая к стеклу.
Основные параметры
КПД, не менее | 70% |
Коэффициент мощности, не менее | 0,85 |
Тип КСС | Л, Г, Д (регулируемый) |
Сегмент | Master |
Габаритные размеры | Ø470х430 |
Преимущества
- Отсек ПРА и отражатель из алюминия долговечны и не подвержены коррозии
- Защитное закалённое силикатное флоатстекло сохраняет светотехнические характеристики на протяжении всего срока службы. В случае повреждения стекла образуются мелкие осколки, исключающие травмирование
- Возможность регулировки типа КСС позволяет получить оптимальное светораспределение для каждого проекта
- Комплектуется ПРА европейских производителей Vossloh Schwabe или Helvar
- Для удобства обслуживания защитное стекло крепиться к отсеку ПРА металлической цепочкой
- Возможна установка на крюк, трос или трубу
- Возможно комплектование защитной решеткой
Устройство
- Отсек ПРА светильника изготовлен из алюминия методом литья под высоким давлением и покрыт порошковой краской
- Отражатель изготовлен из светотехнического алюминия методом глубокой вытяжки с последующим электрохимическим полированием и анодированием
- Защитное закалённое стекло с силиконовой уплотняющей прокладкой
- Для моделей под лампы номинальной мощностью 400 Вт поставляется отражатель с удлиненной горловиной частью
- Подвод провода осуществляется через самозажимной сальник
- Защитная решетка крепится непосредственно к стеклу

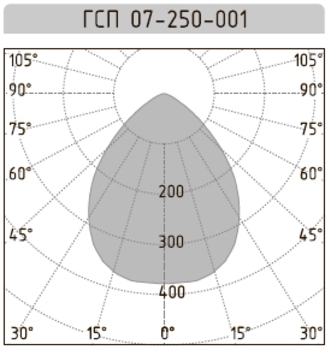

КСС

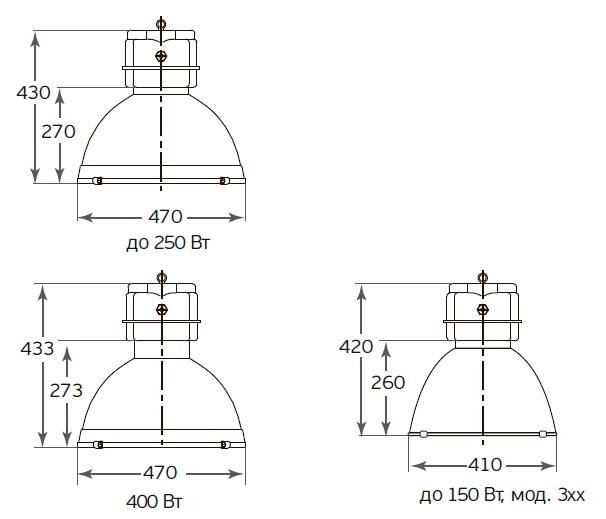

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Артикул (штрих-код) | Тип лампы | Номинальная мощность, Вт | Патрон | Степень защиты IP Оптич.отсек/ПРА | Масса (не более), кг | Габариты |
---|---|---|---|---|---|---|---|
ЖСП/ГСП 07-70-301 | 4620014032970 | ДНаТ/ДРИ | 70 | E27 | 54/23 | 5,5 | Ø410х400 |
ЖСП/ГСП 07-100-301 | 4620014032987 | ДНаТ/ДРИ | 100 | E40 | 54/23 | 5,6 | Ø410х400 |
ЖСП/ГСП 07-150-301 | 4620014032994 | ДНаТ/ДРИ | 150 | E40 | 54/23 | 6,3 | Ø410х400 |
РСП 07-125-301 | 4620014033007 | ДРЛ | 125 | E27 | 54/23 | 6,3 | Ø410х400 |
РСП 07-250-301 | 4620014033014 | ДРЛ | 250 | E40 | 54/23 | 6,3 | Ø410х400 |
ЖСП/ГСП 07-70-302 | 4620014033021 | ДНаТ/ДРИ | 70 | E27 | 23/23 | 3,7 | Ø410х400 |
ЖСП/ГСП 07-100-302 | 4620014033038 | ДНаТ/ДРИ | 100 | E40 | 23/23 | 3,8 | Ø410х400 |
ЖСП/ГСП 07-150-302 | 4620014033045 | ДНаТ/ДРИ | 150 | E40 | 23/23 | 4,5 | Ø410х400 |
РСП 07-125-302 | 4620014033052 | ДРЛ | 125 | E27 | 23/23 | 4,5 | Ø410х400 |
РСП 07-250-302 | 4620014033069 | ДРЛ | 250 | E40 | 23/23 | 4,5 | Ø410х400 |
ЖСП/ГСП 07-100-001 | 4620014033076 | ДНаТ/ДРИ | 100 | E40 | 54/23 | 6,1 | Ø470х400 |
ЖСП/ГСП 07-150-001 | 4620014033083 | ДНаТ/ДРИ | 150 | E40 | 54/23 | 6,9 | Ø470х430 |
ЖСП/ГСП 07-250-001 | 4620014033090 | ДНаТ/ДРИ | 250 | E40 | 54/23 | 7,4 | Ø470х430 |
ЖСП/ГСП 07-400-001 | 4620014033106 | ДНаТ/ДРИ | 400 | E40 | 54/23 | 8,9 | Ø470х430 |
РСП 07-250-001 | 4620014033113 | ДРЛ | 250 | E40 | 54/23 | 6,9 | Ø470х430 |
РСП 07-400-001 | 4620014033120 | ДРЛ | 400 | E40 | 54/23 | 7,3 | Ø470х430 |
ЖСП/ГСП 07-100-002 | 4620014033137 | ДНаТ/ДРИ | 100 | E40 | 23/23 | 3,8 | Ø470х430 |
ЖСП/ГСП 07-150-002 | 4620014033144 | ДНаТ/ДРИ | 150 | E40 | 23/23 | 4,5 | Ø470х430 |
ЖСП/ГСП 07-250-002 | 4620014033151 | ДНаТ/ДРИ | 250 | E40 | 23/23 | 5,1 | Ø470х430 |
ЖСП/ГСП 07-400-002 | 4620014033168 | ДНаТ/ДРИ | 400 | E40 | 23/23 | 6,6 | Ø470х430 |
РСП 07-250-002 | 4620014033175 | ДРЛ | 250 | E40 | 23/23 | 4,5 | Ø470х430 |
РСП 07-400-002 | 4620014033182 | ДРЛ | 400 | E40 | 23/23 | 5,0 | Ø470х430 |
ЖСП/ГСП 07-100-001 | 4620014033076 | ДНаТ/ДРИ | 100 | E40 | 54/23 | 6,1 | Ø470х430 |
ЖСП/ГСП 07-150-001 | 4620014033083 | ДНаТ/ДРИ | 150 | E40 | 54/23 | 6,9 | Ø470х430 |
ЖСП/ГСП 07-250-001 | 4620014033090 | ДНаТ/ДРИ | 250 | E40 | 54/23 | 7,4 | Ø470х430 |
ЖСП/ГСП 07-400-001 | 4620014033106 | ДНаТ/ДРИ | 400 | E40 | 54/23 | 8,9 | Ø470х430 |
РСП 07-250-001 | 4620014033113 | ДРЛ | 250 | E40 | 54/23 | 6,9 | Ø470х430 |
РСП 07-400-001 | 4620014033120 | ДРЛ | 400 | E40 | 54/23 | 7,3 | Ø470х430 |
Расшифровка модификаций
001 – с защитным стеклом, степень защиты оптического отсека IP54, алюминиевый отражатель Ø470мм
002 – без защитного стекла, степень защиты оптического отсека IP23, алюминиевый отражатель Ø470мм
301 – с защитным стеклом, степень защиты оптического отсека IP54, алюминиевый отражатель Ø410мм
302 – без защитного стекла, степень защиты оптического отсека IP23, алюминиевый отражатель Ø410мм
