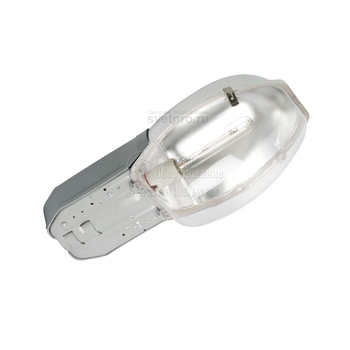

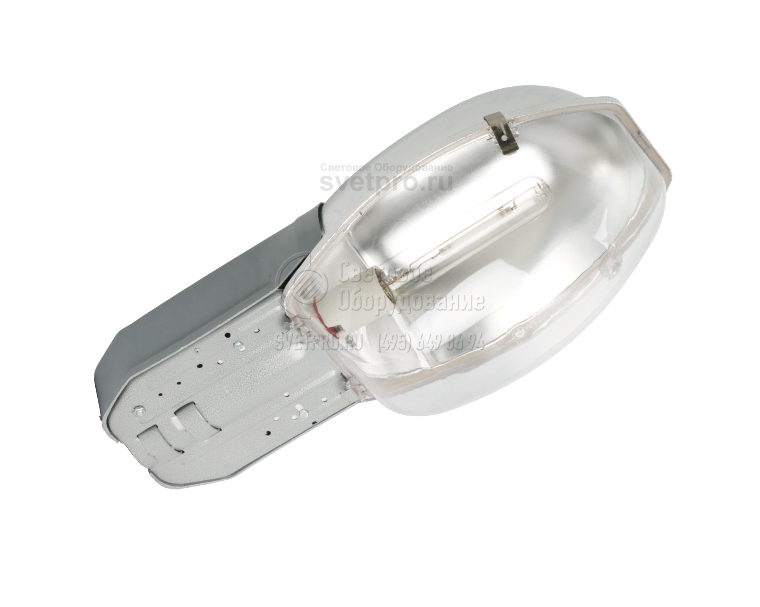

ЖКУ/РКУ/ГКУ 16 Консольный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Ртутная лампа (ДРЛ), Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ) |
Цоколь: | E27, E40 |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP54/23 |
Климатическое исполнение: | У1, УХЛ1 |
Артикул производителя: | ЖКУ/РКУ/ГКУ 16 |
Мощность: | 70-400 Вт |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «ALB», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Модель ЖКУ16/РКУ16/ГКУ16 обладает характеристиками и качеством света, необходимым для соблюдения нормируемых параметров при освещении улиц, дорог, проездов, дворов, АЗС, парковок.
При установке светильника на опоре посредником выступает консольный кронштейн с посадочным диаметром 48 мм.
Модификации изделия укомплектованы ПРА, необходимым для зажигания и (или) работы ламп ДНаТ, ДРИ, ДРЛ. Эффективность использования потребляемой мощности (70–400 Вт) характеризуется cos φ≥0,85. Отражатель формирует широкое осевое или боковое светораспределение. КПД составляет не менее 75%. Компенсацию избыточного давления обеспечивает угольный фильтр.
В светильнике ЖКУ16/РКУ16/ГКУ16 применяются конструктивные элементы, изготовленные из алюминия: корпус и отражатель, сталь: основание отсека ПРА, защелки фиксации рассеивателя и полимерные материалы: пластмасса – для крышки отсека ПРА и поликарбонат для рассеивателя. Обеспечены меры коррозионной защиты, ударопрочности и виброустойчивости изделия. При отсутствии рассеивателя – степень защиты IP23, при наличии (прижимается защелками) и установке в месте прилегания силиконовой прокладки – IP54 (для оптического отсека). При обслуживании ПРА крышку удерживает цепочка.
Основные параметры
КПД, не менее | 75% |
Коэффициент мощности, не менее | 0,85 |
Тип КСС | ШО/ШБ |
Сегмент | Master |
Габаритные размеры | 785х380х350 |
Преимущества
- Самая популярная модель консольного светильника в РФ
- Подходит для всех типов улиц и дорог
- Виброустойчивый корпус
- Ударопрочный рассеиватель устойчив к воздействию ультрафиолета
- Вандалозащищённый согласно классу IK10
- Угольный фильтр компенсирует избыточное давление в оптическом отсеке без проникновения пыли и влаги
- Отражатель из алюминия не подвержен коррозии
- Цепочка для крепления крышки отсека ПРА предотвращает падение крышки при монтаже
- Самозажимная клеммная колодка для быстрого подключения
- Комплектуется ПРА европейских производителей Vossloh Schwabe или Helvar
- Возможность выбора типа КСС при заказе
Устройство
- Крышка отсека ПРА изготовлена из термостойкой ударопрочной пластмассы
- Основание отсека ПРА изготовлено из стали методом штамповки и защищено порошковой эмалью
- Отражатель изготовлен из светотехнического алюминия методом глубокой вытяжки с последующим электрохимическим полированием и анодированием
- Рассеиватель изготовлен из светостабилизарованного ударопрочного поликарбоната
- Герметизирующая силиконовая прокладка между стеклом и оптическим отсеком
- Защелка для рассеивателя изготовлена из нержавеющей стали
- Консольное основание имеет дополнительные ребра жесткости и трех-точечное крепление отражателя на фиксирующих винтах для обеспечения виброустойчивости

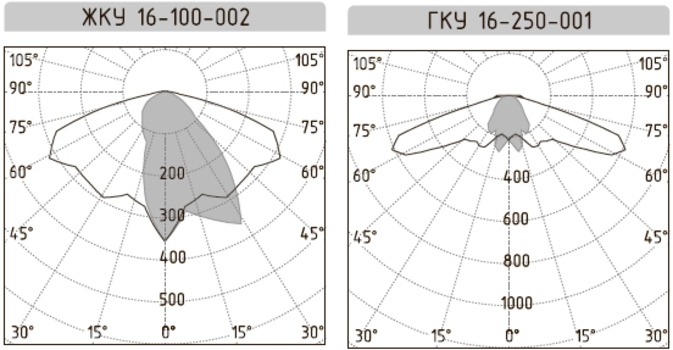

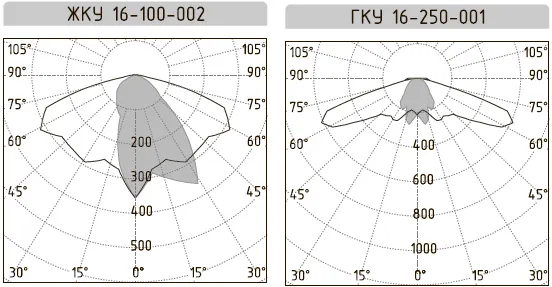

КСС

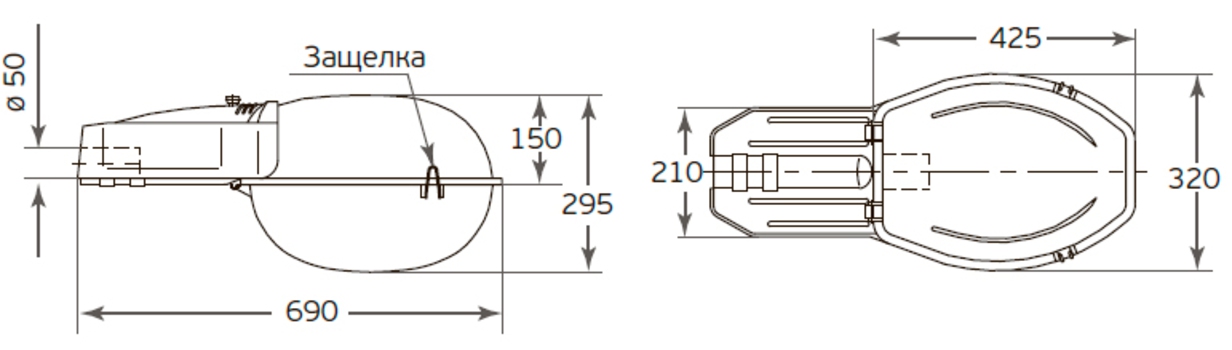

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Артикул | IP | Тип ламп | Патрон | Номинальная мощность, Вт | Масса (не более), кг |
---|---|---|---|---|---|---|
ЖКУ/ГКУ 16-70-001 | 4650063177483 | 54/23 | ДНаТ/ДРИ | Е27 | 70 | 6,30 |
ЖКУ/ГКУ 16-100-001 | 4650063177506 | 54/23 | ДНаТ/ДРИ | Е40 | 100 | 6,40 |
ЖКУ/ГКУ 16-150-001 | 4650063177520 | 54/23 | ДНаТ/ДРИ | Е40 | 150 | 6,60 |
ЖКУ/ГКУ 16-250-001 | 4650063177544 | 54/23 | ДНаТ/ДРИ | Е40 | 250 | 6,80 |
ЖКУ/ГКУ 16-250-001Б | 4650063177568 | 54/23 | ДНаТ/ДРИ | Е40 | 250 | 6,80 |
ЖКУ/ГКУ 16-400-001 | 4650063177582 | 54/23 | ДНаТ/ДРИ | Е40 | 400 | 7,30 |
РКУ 16-125-001 | 4650063177605 | 54/23 | ДРЛ | Е27 | 125 | 5,20 |
РКУ 16-250-001 | 4650063177612 | 54/23 | ДРЛ | Е40 | 250 | 6,00 |
РКУ 16-400-001 | 4650063177629 | 54/23 | ДРЛ | Е40 | 400 | 7,30 |
ЖКУ/ГКУ 16-70-002 | 4650063177742 | 23/23 | ДНаТ/ДРИ | Е27 | 70 | 6,30 |
ЖКУ/ГКУ 16-100-002 | 4650063177759 | 23/23 | ДНаТ/ДРИ | Е40 | 100 | 6,40 |
ЖКУ/ГКУ 16-150-002 | 4650063177766 | 23/23 | ДНаТ/ДРИ | Е40 | 150 | 6,60 |
ЖКУ/ГКУ 16-250-002 | 4650063177773 | 23/23 | ДНаТ/ДРИ | Е40 | 250 | 6,80 |
ЖКУ/ГКУ 16-250-002Б | 4650063177780 | 23/23 | ДНаТ/ДРИ | Е40 | 250 | 6,80 |
ЖКУ/ГКУ 16-400-002 | 4650063177797 | 23/23 | ДНаТ/ДРИ | Е40 | 400 | 7,30 |
РКУ 16-125-002 | 4650063177803 | 23/23 | ДРЛ | Е27 | 125 | 5,20 |
РКУ 16-250-002 | 4650063177810 | 23/23 | ДРЛ | Е40 | 250 | 6,00 |
РКУ 16-400-002 | 4650063177827 | 23/23 | ДРЛ | Е40 | 400 | 7,30 |
Расшифровка модификаций
001 – ШО, защитное стекло, защита оптического отсека IP65, внешние габариты, 690х320х150 мм
002 – ШО, без защитного стекла, защита оптического отсека IP23, внешние габариты 690х320х150 мм
001Б – ШБ, защитное стекло, защита оптического отсека IP65, внешние габариты, 690х320х150 мм
002Б – ШБ, без защитного стекла, защита оптического отсека IP23, внешние габариты 690х320х150 мм
