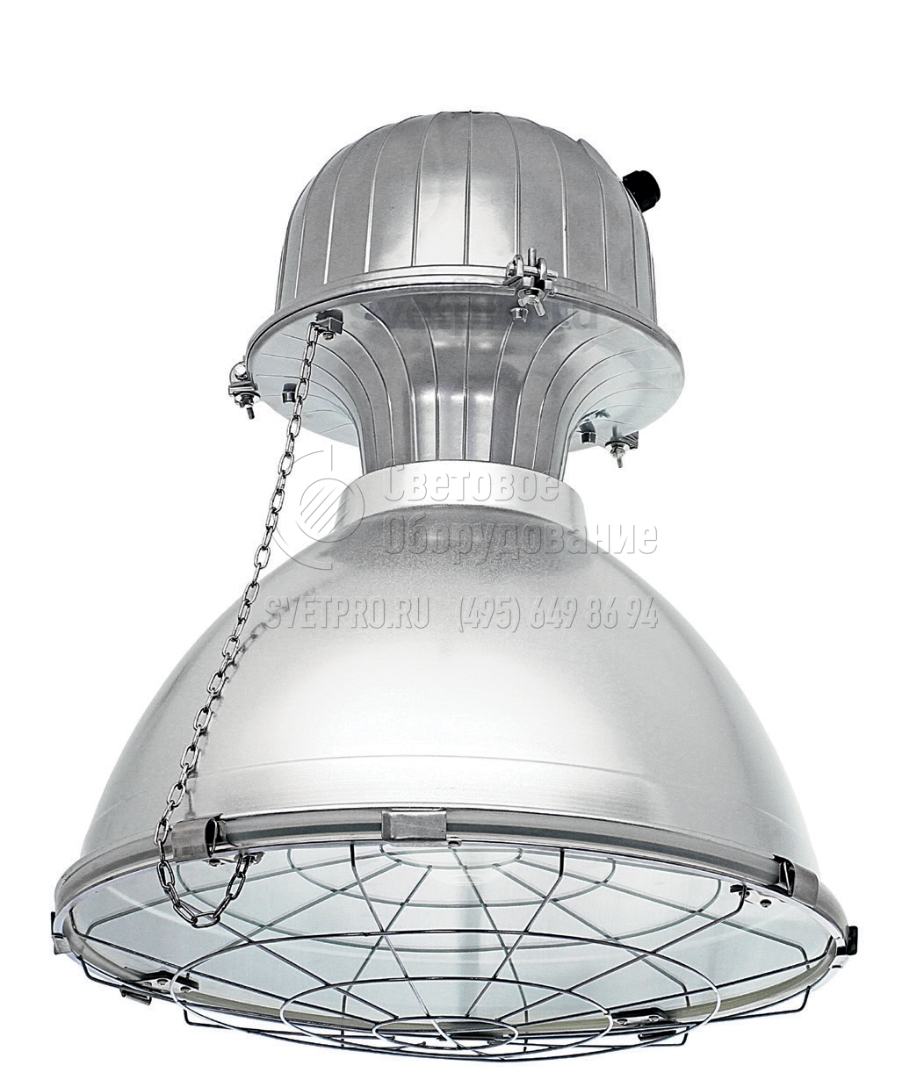

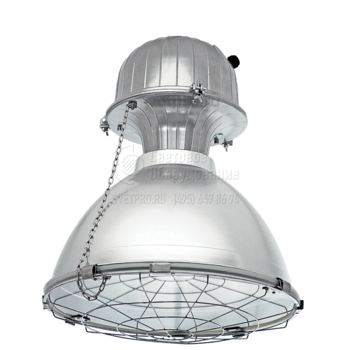

ЖСП/РСП/ГСП 17 Подвесной светильник
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ), Ртутная лампа (ДРЛ), Металлогалогенная лампа (МГЛ) |
Цоколь: | E27, E40 |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У2, УХЛ2 |
Артикул производителя: | ЖСП/РСП/ГСП 17 |
Мощность: | 70-400 Вт |
Гарантийный срок: | 3 года |
Габаритные размеры: | см. чертёж |
Производитель «ALB», Россия
ОПИСАНИЕ
Осветительный прибор ЖСП17/РСП17/ГСП17 работоспособен в помещениях со сложной воздушной средой: цеха предприятий, паркинги, склады.
Доступные способы подвесной установки: на крюк, трубу, трос. Провод электропитания вводится через самозажимной сальник. При обслуживании стекло удерживается цепочкой.
В модельном ряду имеются варианты с патроном Е27 и Е40, позволяя устанавливать лампы ДРЛ мощностью от 70 до 400 Вт. Каждая модификация представлена изделием без защитного стекла IP23/65 и с защитным стеклом – IP65/65. Между корпусом и стеклом проложена силиконовая прокладка. ПРА размещается в алюминиевом отсеке, на поверхность нанесено порошковое окрашивание. Для изменения типа КСС (Л, Г, Д) выставляется соответствующее положение патрона. Световой поток формируется под воздействием алюминиевого отражателя.
По заявке светильник ЖСП17/РСП17/ГСП17 дополняется защитной решеткой, прикрепляемой к стеклу. Диаметр купола-отражателя, обеспечивающего защитный угол светильника, составляет 470 мм.
Основные параметры
КПД, не менее | 70% |
Коэффициент мощности, не менее | 0,85 |
Тип КСС | Л, Г, Д (регулируемый) |
Сегмент | Master |
Габаритные размеры | Ø470х430 |
Преимущества
- Повышенная степень защиты IP65
- Отсек ПРА и отражатель из алюминия долговечны и не подвержены коррозии
- Защитное закалённое силикатное флоат-стекло сохраняет светотехнические характеристики на протяжении всего срока службы. В случае повреждения стекла образуются мелкие осколки, исключающие травмирование
- Возможность регулировки типа КСС позволяет получить оптимальное светораспределение для каждого проекта
- Комплектуется ПРА европейских производителей Vossloh Schwabe или Helvar
- Для удобства обслуживания защитное стекло крепиться к отсеку ПРА металлической цепочкой
- Возможна установка на крюк, трос или трубу
- Возможно комплектование защитной решеткой
Устройство
- Отсек ПРА светильника изготовлен из алюминия методом литья под высоким давлением и покрыт порошковой краской
- Отражатель изготовлен из светотехнического алюминия методом глубокой вытяжки с последующим электрохимическим полированием и анодированием
- Защитное закалённое стекло с силиконовой уплотняющей прокладкой
- Для регулировки типа КСС необходимо освободить дроссельную площадку и выставить соответствующее положение патрона
- Светильник укомплектован: дросселем с медной обмоткой, трехконтактным ИЗУ, конденсатором, самозажимной клеммной колодкой
- Подвод провода осуществляется через самозажимной сальник
- Защитная решетка крепится непосредственно к стеклу
- Модификацию светильника для установки в линию с двумя герметичными сальниковыми выводами в отсеке ПРА необходимо указать при заказе

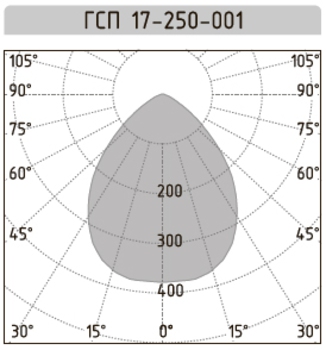

КСС

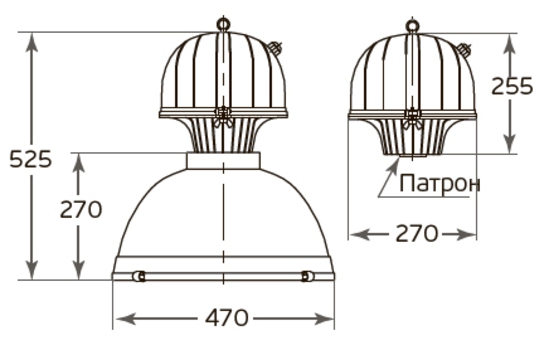

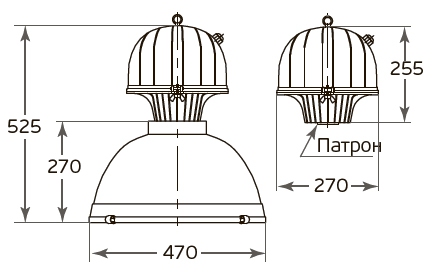

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Артикул | Номинальная мощность, Вт | Тип лампы | Патрон | Масса (не более), кг | Степень защиты IP оптич./ПРА |
---|---|---|---|---|---|---|
РСП 17-125-001 | 4620014035001 | 125 | ДРЛ | Е27 | 7,90 | 65/65 |
РСП 17-250-001 | 4620014035018 | 250 | ДРЛ | Е40 | 7,90 | 65/65 |
РСП 17-400-001 | 4620014035025 | 400 | ДРЛ | Е40 | 8,34 | 65/65 |
ЖСП/ГСП 17-70-001 | 4620014035032 | 70 | ДНаТ/ДРИ | Е27 | 7,03 | 65/65 |
ЖСП/ГСП 17-100-001 | 4620014035049 | 100 | ДНаТ/ДРИ | Е40 | 7,06 | 65/65 |
ЖСП/ГСП 17-150-001 | 4620014035056 | 150 | ДНаТ/ДРИ | Е40 | 7,79 | 65/65 |
ЖСП/ГСП 17-250-001 | 4620014035063 | 250 | ДНаТ/ДРИ | Е40 | 8,36 | 65/65 |
ЖСП/ГСП 17-400-001 | 4620014035070 | 400 | ДНаТ/ДРИ | Е40 | 9,87 | 65/65 |
РСП 17-125-002 | 4620014035087 | 125 | ДРЛ | Е27 | 5,52 | 23/65 |
РСП 17-250-002 | 4620014035094 | 250 | ДРЛ | Е40 | 5,52 | 23/65 |
РСП 17-400-002 | 4620014035100 | 400 | ДРЛ | Е40 | 5,96 | 23/65 |
ЖСП/ГСП 17-70-002 | 4620014035117 | 70 | ДНаТ/ДРИ | Е27 | 4,65 | 23/65 |
ЖСП/ГСП 17-100-002 | 4620014035124 | 100 | ДНаТ/ДРИ | Е40 | 4,68 | 23/65 |
ЖСП/ГСП 17-150-002 | 4620014035131 | 150 | ДНаТ/ДРИ | Е40 | 5,41 | 23/65 |
ЖСП/ГСП 17-250-002 | 4620014035148 | 250 | ДНаТ/ДРИ | Е40 | 5,98 | 23/65 |
ЖСП/ГСП 17-400-002 | 4620014035155 | 400 | ДНаТ/ДРИ | Е40 | 7,49 | 23/65 |
Расшифровка модификаций
001 с защитным стеклом, степень защиты оптического отсека IP65
002 без защитного стекла, степень защиты оптического отсека IP23
