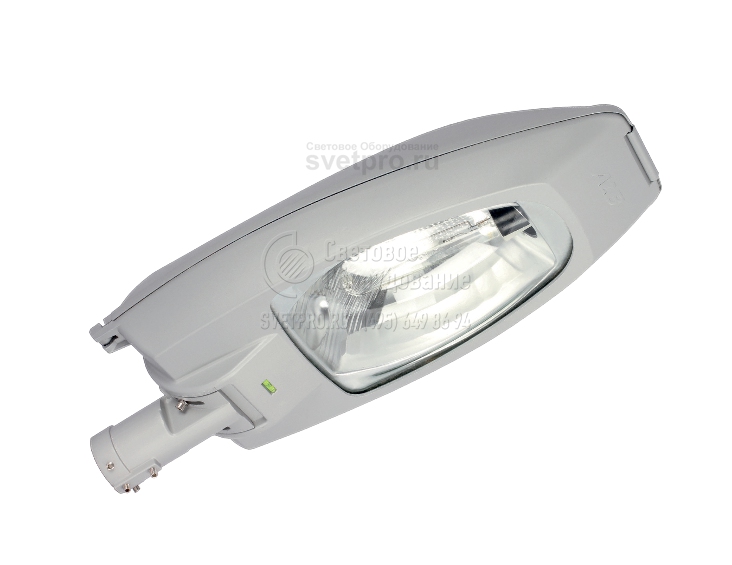

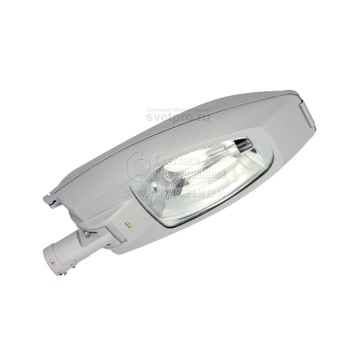

ЖКУ/ГКУ 63 Консольный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ) |
Цоколь: | E27, E40 |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | У1, УХЛ1 |
Артикул производителя: | ЖКУ/ГКУ 63 |
Мощность: | 70-400 Вт |
Гарантийный срок: | 5 лет |
Габаритные размеры: | см. чертёж |
Производитель «ALB», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Осветительный прибор ЖКУ63/ГКУ63 ориентирован на освещение проезжей части улиц и дорог, а также обеспечение видимости на внутридворовых территориях и проездах.
Изделие фиксируется на Г-образном кронштейне, установленном в торцевой части опоры. Угол наклона (0–20о) регулируется не изменением параметров консольного элемента, а плавным и точным (применен индикатор уровня) изменением положения корпуса светильника.
Модификации светильника оснащены патронами Е27 или Е40 и ПРА, обеспечивающим зажигание и поддержку работы ламп ДРИ и ДНаТ мощностью 70–400 Ватт. Коэффициент мощности ≥0,85. Широкое светораспределение (ШО/ШБ) формирует алюминиевый отражатель, поверхность которого хромирована. КПД модели ≥86 %.
Корпусу светильника ЖКУ63/ГКУ63 способом литья алюминия под давлением придана вытянутая обтекаемая форма. Закаленное силикатное стекло толщиной 5 мм обладает ударопрочностью и устойчиво к наличию ультрафиолетовых волн. Герметичность модели (IP66) обеспечена наличием силиконового уплотнителя и герметичного самозажимного сальника, установленного в месте ввода питающего провода. Светильник устойчив к боковой ветровой и вибрационной нагрузке.
Основные параметры
КПД, не менее | 86% |
Коэффициент мощности, не менее | 0,85 |
Тип КСС | ШО/ШБ, регулируемый |
Сегмент | PRO |
Световая отдача, лм/Вт | 126 |
Габаритные размеры | 780х325х202 |
Преимущества
- Высочайшая энергоэффективность светильника 125 лм/Вт подтверждена в независимой лаборатории
- Рекордное значение КПД светильника более 86%
- Повышенная защита от пыли и влаги IP66 позволяет экономить на плановых чистках
- Плавная регулировка угла наклона позволяет использовать светильник с большинством типов кронштейнов
- Основание и корпус из алюминия долговечны и не подвержены коррозии
- Легкосъемная дроссельная площадка позволяет производить обслуживание без инструментов
- Силикатное защитное стекло устойчиво к воздействию ультрафиолета
- Комплектуется ПРА европейских производителей Vossloh Schwabe или Helvar
- Функциональный дизайн корпуса позволяет противостоять боковым ветровым нагрузкам
- Виброустойчивость конструкции даёт возможность применять светильник на мостах и эстакадах
- Индикатор уровня позволяет быстро и точно отрегулировать положение светильника на консоли
- Штепсельный разъем автоматически размыкает сеть при открытии крышки
Устройство
- Корпус светильника изготовлен из алюминия методом литья под высоким давлением и покрыт порошковой краской
- Силиконовый уплотнитель обеспечивает защиту IP66 всего корпуса. Подвод питающего провода осуществляется через герметичный самозажимной сальник
- Высокоэффективный (95,8%) алюминиевый отражатель с хромированным, нанесенным в вакуумной камере покрытием
- Светильник укомплектован: дросселем с медной обмоткой, трехконтактным ИЗУ, конденсатором
- Закалённое стекло толщиной 5мм

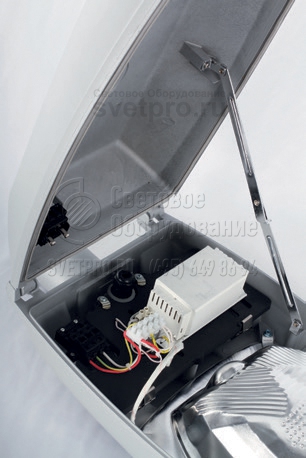

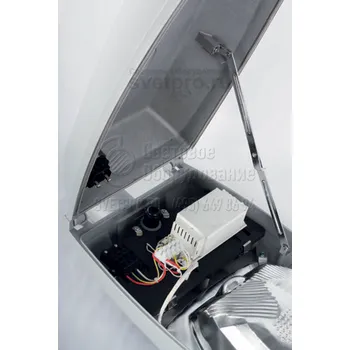

- Площадка ПРА изготовлена из термостойкого нейлона и крепиться на стальных клипсах-защелках

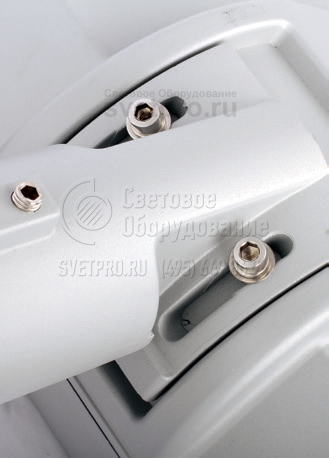

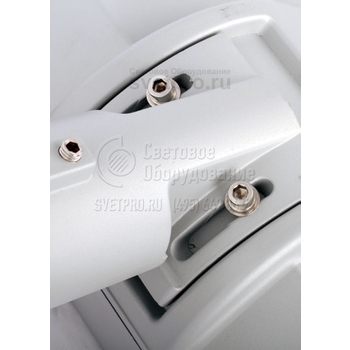

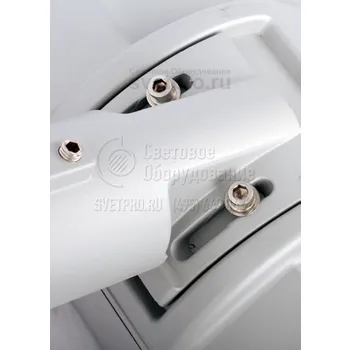

- Плавная регулировка угла наклона осуществляется в диапазоне 0°-20° путем ослабления фиксирующих винтов.
- Размыкатель сети со штепсельным разъемом отключает питание при открытии крышки для безопасного обслуживания

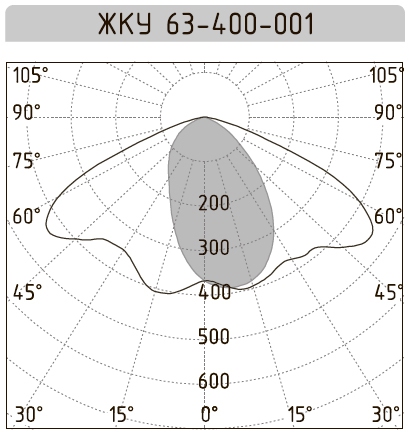

КСС

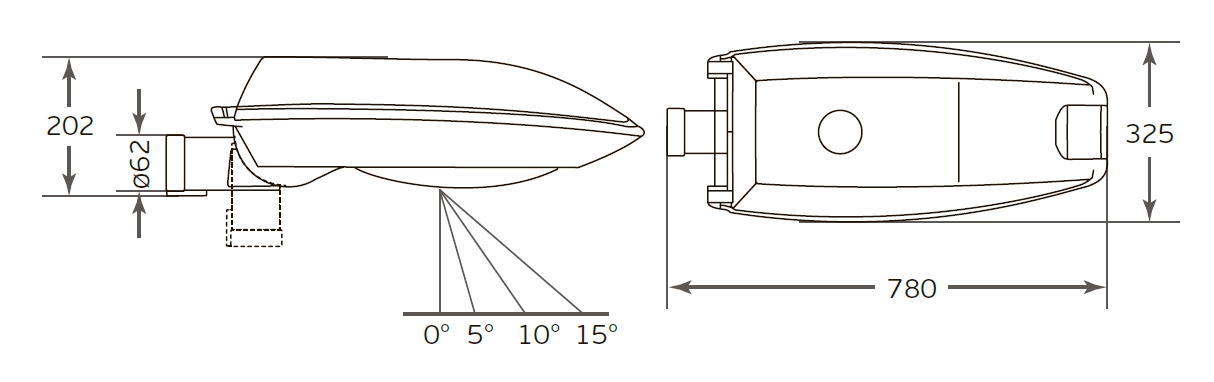

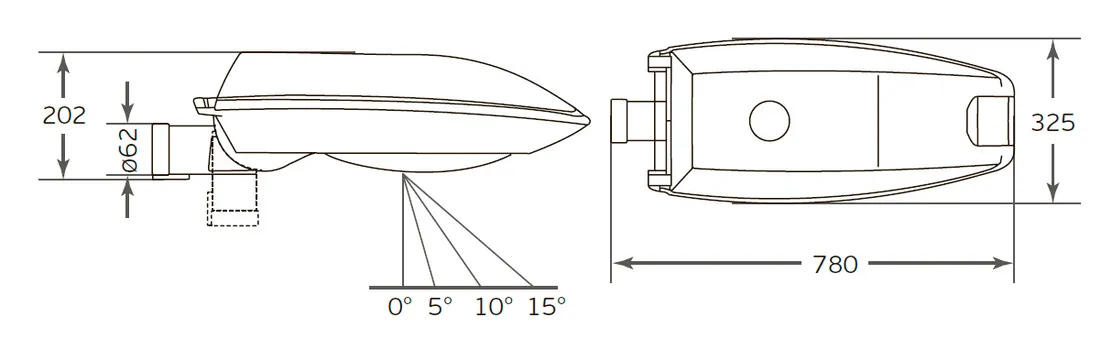

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Артикул (штрих-код) | Тип лампы | Номинальная мощность, Вт | Патрон | Масса (не более), кг |
---|---|---|---|---|---|
ЖКУ/ГКУ 63-70-001 | 4620014030501 | ДНаТ/ДРИ | 70 | E27 | 8,4 |
ЖКУ/ГКУ 63-100-001 | 4620014030518 | ДНаТ/ДРИ | 100 | E40 | 8,5 |
ЖКУ/ГКУ 63-150-001 | 4620014030525 | ДНаТ/ДРИ | 150 | E40 | 9,1 |
ЖКУ/ГКУ 63-250-001 | 4620014030532 | ДНаТ/ДРИ | 250 | E40 | 9,8 |
ЖКУ/ГКУ 63-400-001 | 4620014030549 | ДНаТ/ДРИ | 400 | E40 | 11,6 |
