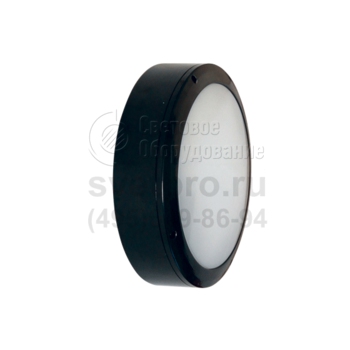

ДБО85 Tablette Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У1 |
Артикул производителя: | ДБО85 Tablette |
Мощность: | 16-24 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 5000 К |
Световой поток: | 1407-2000 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Область применения осветительных приборов ДБО85 Tablette включает объекты с осложнённой воздушной средой, где может присутствовать пыль или влага: входные группы, навесы, коридоры, склады, магазины, лестничные площадки.
Модель предназначена для настенной установки. Источник света не нуждается в периодической замене.
Изделие эксплуатируется в стандартной электросети. Преобразование и стабилизацию напряжения осуществляет драйвер. Для осуществления управления по цифровому протоколу имеются версии с регулируемым ПРА. Светодиодный модуль образует световой поток 1407 лм (модификации 16 Вт) и 2000 лм (модификации 24 Вт), cosϕ превышает 0,98. Выбор светильников с БАП позволит обеспечить аварийное освещение, а изделий с микроволновым датчиком – выполнение энергосберегающих программ. Для всего ряда характерна нейтральная цветовая температура (5000 К) и хорошая цветопередача (Ra80).
Алюминиевый корпус светильника покрыт слоем порошкового окрашивания: белое, чёрное, серое. Матовый рассеиватель исключает визуальный дискомфорт от прямого света. Выполненный из поликарбоната, он наделён ударопрочностью. Степень конструктивной защиты – IP65.
особенности продукта
- Безопасность. Опциональное использование БАП (климатическое исполнение светильника с БАП УХЛ4).
- Энергоэффективность. Применение эффективных LED модулей позволяет оптимизировать освещение.
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 88 лм/Вт.
конструкция
Корпус | Алюминий, окрашен белой, серой, черной порошковой краской. |
Рассеиватель | Поликарбонат матовый. |
Технические данные | Коэффициент мощности - 0,98. Время работы в аварийном режиме: EM1 - 1 час (УХЛ4). Световой поток в аварийном режиме:› ДБО85 EM1: 12%. |
Характеристика микроволнового датчика | Зона видимости: 8 м. Время работы после обнаружения движения: 60 сек. Порог срабатывания: 10 лк. |
Установка | Крепление на опорную поверхность. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Tablette | коммерческое название. |
RD | драйвер с управлением по протоколу DALI. |
MW | микроволновый датчик. |
EM1 | наличие блока аварийного питания (УХЛ4). |
850 | 8 - индекс цветопередачи Ra: 80; 50 - цветовая температура Тцв: 5000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 – серый; 1 – черный; 2 – белый. |
Вторая цифра | 0 - базовое исполнение; 2 - регулируемый драйвер DALI; 3 - микроволновый датчик; 4 - драйвер с блоком аварийного питания. |
Третья цифра (рассеиватель) | 1 - матовый. |

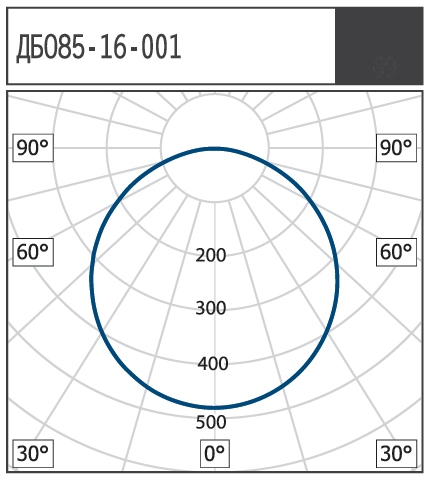

ксс

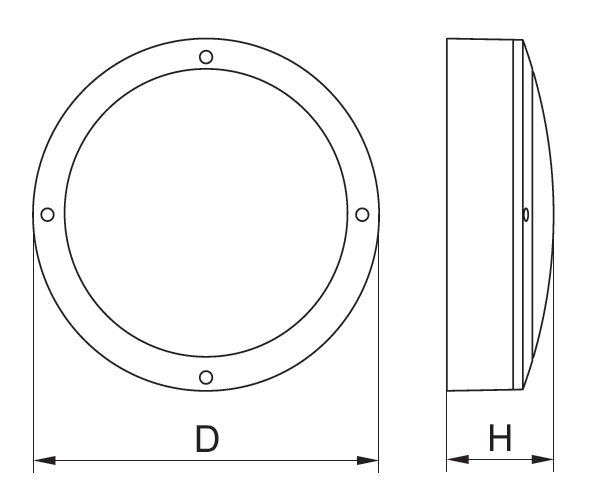

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | D, мм | H, мм |
ДБО85 Tablette | 226 | 82 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДБО85-16-001 Tablette 850 |
1138516001 |
16 |
1407 |
88 |
1.92 |
ДБО85-16-101 Tablette 850 |
1138516101 |
16 |
1407 |
88 |
1.92 |
ДБО85-16-201 Tablette 850 |
1138516201 |
16 |
1407 |
88 |
1.92 |
ДБО85-24-001 Tablette 850 |
1138524001 |
24 |
2000 |
83 |
1.92 |
ДБО85-24-101 Tablette 850 |
1138524101 |
24 |
2000 |
83 |
1.92 |
ДБО85-24-201 Tablette 850 |
1138524201 |
24 |
2000 |
83 |
1.92 |
ДБО85 Tablette с регулируемым драйвером DALI |
|||||
ДБО85-24-021 Tablette RD 850 |
1138524021 |
24 |
2000 |
83 |
2.02 |
ДБО85-24-121 Tablette RD 850 |
1138524121 |
24 |
2000 |
83 |
2.02 |
ДБО85-24-221 Tablette RD 850 |
1138524221 |
24 |
2000 |
83 |
2.02 |
ДБО85 Tablette с микроволновым датчиком |
|||||
ДБО85-16-031 Tablette MW 850 |
1138516031 |
16 |
1407 |
88 |
2.12 |
ДБО85-16-131 Tablette MW 850 |
1138516131 |
16 |
1407 |
88 |
2.12 |
ДБО85-16-231 Tablette MW 850 |
1138516231 |
16 |
1407 |
88 |
2.12 |
ДБО85-24-031 Tablette MW 850 |
1138524031 |
24 |
2000 |
83 |
2.12 |
ДБО85-24-131 Tablette MW 850 |
1138524131 |
24 |
2000 |
83 |
2.12 |
ДБО85-24-231 Tablette MW 850 |
1138524231 |
24 |
2000 |
83 |
2.12 |
ДБО85 Tablette с БАП |
|||||
ДБО85-16-041 Tablette EM1 850 |
1138516041 |
16 |
1407 |
88 |
2.29 |
ДБО85-16-141 Tablette EM1 850 |
1138516141 |
16 |
1407 |
88 |
2.29 |
ДБО85-16-241 Tablette EM1 850 |
1138516241 |
16 |
1407 |
88 |
2.29 |
ДБО85-24-041 Tablette EM1 850 |
1138524041 |
24 |
2000 |
83 |
2.29 |
ДБО85-24-141 Tablette EM1 850 |
1138524141 |
24 |
2000 |
83 |
2.29 |
ДБО85-24-241 Tablette EM1 850 |
1138524241 |
24 |
2000 |
83 |
2.29 |
