ДБО88 CDR Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | II |
Класс защиты IP: | IP54 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ДБО88 CDR |
Мощность: | 12-25 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 1088-2533 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительный прибор ДБО88 CDR применяется в фойе, коридорах, подсобных и рабочих помещениях офисов, гостиниц, кафе, административных зданий.
Тонкий корпус и эстетичный вид, незначительный вес (до 1,2 кг) и монтажная скоба позволяют закрепить изделие на стене.
Световой поток, излучаемый модулем, в версиях изделия равен 1088, 1751 и 2533 лм. На обеспечение работоспособности направляется 12, 18 и 25 Вт электроэнергии, cosϕ≥0,9. Драйвер является посредником между питающей сетью и источником света. Базовая модель служит основой для создания версий, работающих с микроволновым датчиком или блоком аварийного питания. В нестандартном режиме (не более трёх часов) световой поток составляет 10% от обычного рабочего значения. Для светильника характерен нейтральный белый свет (4000 К) и хорошая цветопередача (Ra80).
Конструктивная защита, соблюдаемая в светильниках ДБО88 CDR, соответствует IP54. В её обеспечении используется прокладка из вспененной резины. Корпус и рассеиватель осветительного прибора изготовлены из полимерного материала. Опаловый оптический элемент минимизирует слепящее действие направленного света.
особенности продукта
- Не требует обслуживания во время эксплуатации.
- Энергоэффективность. Применение эффективных LED модулей позволяет оптимизировать освещение.
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 101 лм/Вт.
конструкция
Корпус | Полимерный материал белого цвета. |
Рассеиватель | Полимерный материал опаловый. |
Скоба | Сталь. |
Монтажная прокладка | Вспененная резина. |
Технические данные | Коэффициент мощности - 0,90. Время работы в аварийном режиме: EM3 - 3 часа. Световой поток в аварийном режиме:› ДБО88 EM3: 10%. |
Характеристика микроволнового датчика | Время работы после обнаружения движения: 30 сек. Дальность обнаружения: 5-7 м. Угол обнаружения: 140°. |
Установка | Крепление на несущую поверхность. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
CDR | коммерческое название. |
MW | микроволновый датчик. |
EM3 | наличие блока аварийного питания. |
840 | 8 - индекс цветопередачи Ra: 80; 40 - цветовая температура Тцв: 4000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 0 - базовое исполнение; 3 - микроволновый датчик; 4 - драйвер с блоком аварийного питания. |
Третья цифра | 1 - базовое исполнение. |

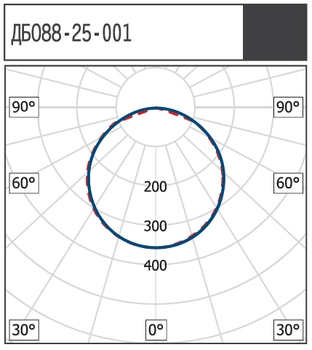

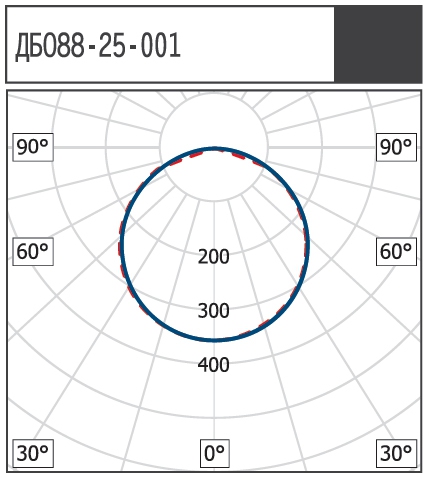

ксс

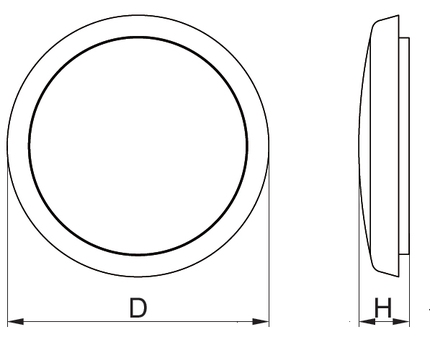

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | D, мм | H, мм | A, мм |
ДБО88-12 CDR | 250 | 48 | 140 |
ДБО88-18 CDR | 300 | 40 | 165 |
ДБО88-25 CDR | 350 | 40 | 190 |

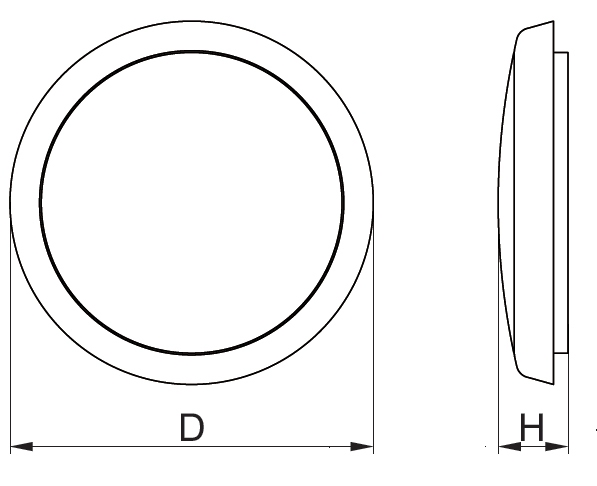

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДБО88-12-001 CDR 840 |
1140512001 |
12 |
1088 |
101 |
0.80 |
ДБО88-12-031 CDR MW 840 |
1140512031 |
12 |
1088 |
101 |
0.90 |
ДБО88-12-041 CDR EM3 840 |
1140512041 |
12 |
1088 |
101 |
0.90 |
ДБО88-18-001 CDR 840 |
1140518001 |
18 |
1751 |
96 |
1.00 |
ДБО88-18-031 CDR MW 840 |
1140518031 |
18 |
1751 |
96 |
1.00 |
ДБО88-18-041 CDR EM3 840 |
1140418041 |
18 |
1751 |
96 |
1.15 |
ДБО88-25-001 CDR 840 |
1140525001 |
25 |
2533 |
101 |
1.20 |
