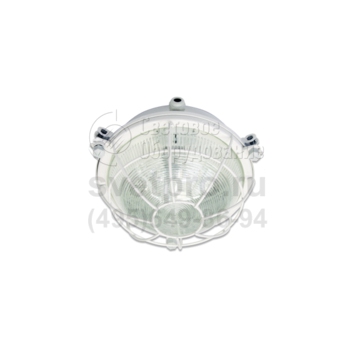

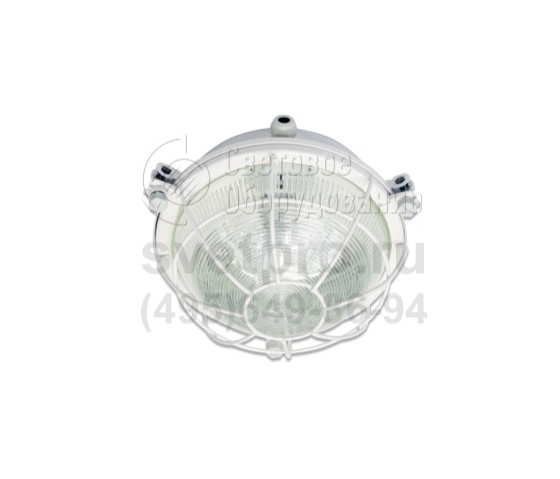

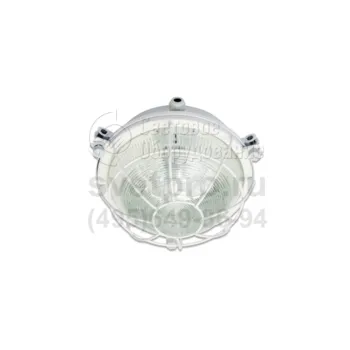

ДПП03 Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Цоколь: | E27 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У3, Т3 |
Артикул производителя: | ДПП03 |
Мощность: | 10-22 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 5000 К |
Световой поток: | 534-2135 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Для осветительных приборов ДПП03 доступно применение в помещениях промышленных предприятий, прачечных, складов строительных материалов, гаражей.
Светильник накладывается на потолочную поверхность.
В модельный ряд включены изделия с патроном Е27, предназначенные для установки светодиодной лампы (при поставке возможна установка источника холодного белого света мощностью 13 Вт) и изделия мощностью: 9, 16 и 24 Вт со светодиодным модулем, излучающим нейтральный белый свет. Для всех модификаций характерна хорошая цветопередача Ra>80. Световой поток, образуемый модулем, составляет: 534 (1779; 2135) лм. Доля активно потребляемой мощности – 93 и 98%.
Корпус модели – стальной, защитное стекло – силикатное, фиксируемое стальной обечайкой. Ударопрочность модели ДПП03 повышает наличие стальной проволочной решётки. Герметичность внутренней полости, соответствующую степени IP65, поддерживает применение уплотняющих элементов. Коррозии металла при применении изделия в осложнённой воздушной среде препятствует белое порошковое окрашивание.
ОСОБЕННОСТИ ПРОДУКТА
- Безопасность. Прочное силикатное стекло. Защитная решетка.
- Энергоэффективность. Применение LED-ламп позволяет оптимизировать энергопотребление.
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 111 лм/Вт.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Защитная решетка | Стальная проволока, окрашена белой порошковой краской. |
Рассеиватель | Силикатное стекло. Крепится в корпус с помощью обечайки из листовой стали, окрашенной белой порошковой краской. |
Источник света | Характеристики определяются лампой. |
Технические данные | Коэффициент мощности: - ДПП03-9: 0,93; - ДПП03-16/24: 0,98. |
Установка | Крепление на несущую поверхность. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
850 | 8 - индекс цветопередачи Ra: 80; 50 - цветовая температура Тцв: 5000К. |
865 | 8 - индекс цветопередачи Ra: 80; 65 - цветовая температура Тцв: 6500К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Третья цифра | 1 – базовое исполнение. 3 – с защитной решеткой. |

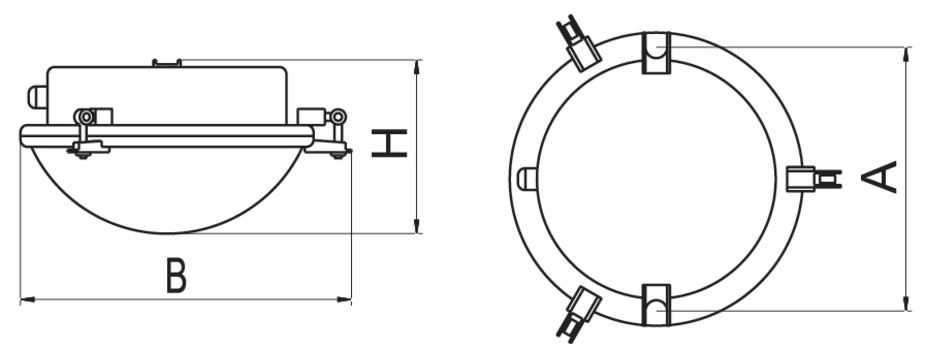

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | B, мм | H, мм | A, мм |
ДПП03-001 | 293 | 171 | 240 |
ДПП03-003 | 293 | 180 | 240 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДПП03 для ретрофитной лампы LED E27 |
|||||
ДПП03-13-001 LED 865 |
1003613001 |
|
|
|
2.80 |
ДПП03-13-003 LED 865 |
1003613003 |
|
|
|
3.00 |
Cветильник может быть укомплектован LED лампой Е27 |
|||||
ДПП03 с LED модулем |
|||||
ДПП03-9-001 850 |
1003509001 |
10 |
534 |
53 |
2.80 |
ДПП03-9-003 850 |
1003509003 |
10 |
534 |
53 |
3.00 |
ДПП03-16-001 850 |
1003516001 |
16 |
1779 |
111 |
2.80 |
ДПП03-16-003 850 |
1003516003 |
16 |
1779 |
111 |
3.00 |
ДПП03-24-001 850 |
1003524001 |
22 |
2135 |
97 |
2.80 |
ДПП03-24-003 850 |
1003524003 |
22 |
2135 |
97 |
3.00 |
