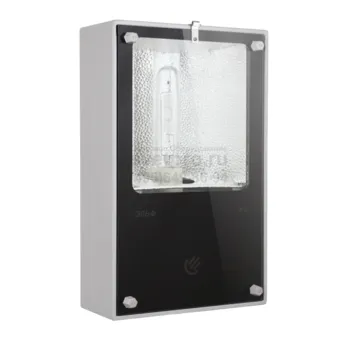

Светильник промышленный ЖБП36, ЖПП36, ГБП36, ГПП36, РБП36, РПП36 Эльф
Область применения: |
|
Назначение: |
|
Источник света: | Металлогалогенная лампа (МГЛ), Ртутная лампа (ДРЛ), Натриевая лампа (ДНаТ) |
Цоколь: | E40 |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ2 |
Артикул производителя: | ЖБП36, ЖПП36, ГБП36, ГПП36, РБП36, РПП36 |
Мощность: | 250-400 Вт |
Габаритные размеры: | см. таблицу |
Производитель «GALAD», Россия
ОПИСАНИЕ
Светильник промышленный ЖБП36, ЖПП36, ГБП36, ГПП36, РБП36, РПП36 Эльф – осветительный прибор, ориентированный на установку в условиях производственных предприятий и спортивных сооружений, расположенных в помещениях или имеющих навесы.
Его устанавливают на стены или горизонтальные потолочные основания. Прикрепление к стене – посредством лиры, к потолку – лира, накладной и встраиваемый монтаж.
Модификации светильника Эльф различаются мощностью ламп: 250 и 400 Вт. Все применяемые источники должны иметь цоколь Е40. Работоспособность обеспечивает стандартная сеть 220 В и ЭмПРА, встроенная в корпус. Встраивание позволяет исключить влияние внешних негативных компонентов на пускорегулирующий аппарат и оптику. Обеспеченная герметичность – IP65.
Стальной корпус окрашен порошковым методом, алюминий отражателя – анодированный, стекло – ударопрочное силикатное закаленное. Имеются модификации, дополняемые решеткой. Тип КСС – полуширокая. Значения цветовой температуры, цветопередачи и величины светового потока предопределены характеристиками источника света: ламп ДРИ, ДРЛ и ДНаТ.
Освещение закрытых и открытых помещений с плоским потолком или навесами (спортзалов, промышленных предприятий, складов)
ТУ 3461-033-05758434-2012
Преимущества
- Корпус: стальной с порошковым покрытием, устойчивый к агрессивной среде
- Соответствует российским стандартам
- Соответствует европейским нормам электромагнитной совместимости
Модификации

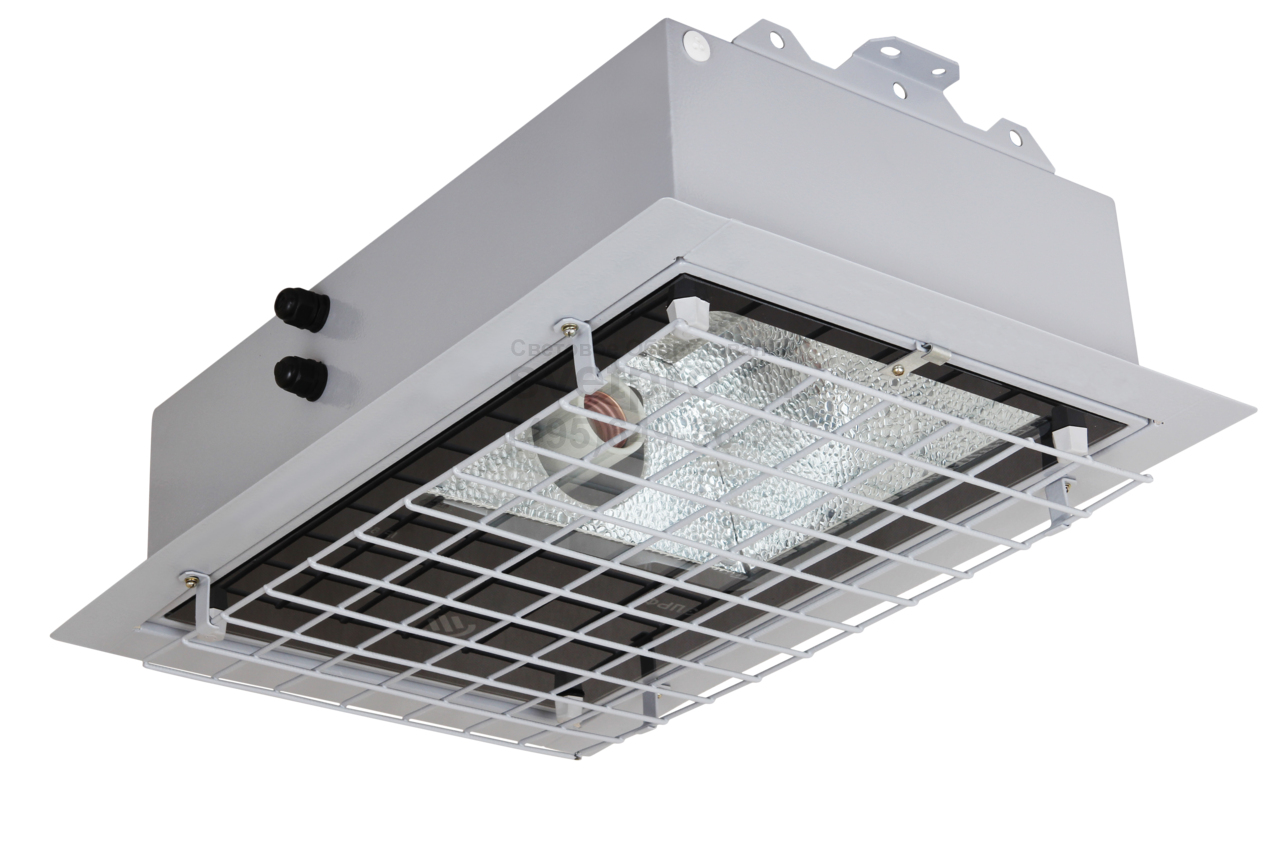

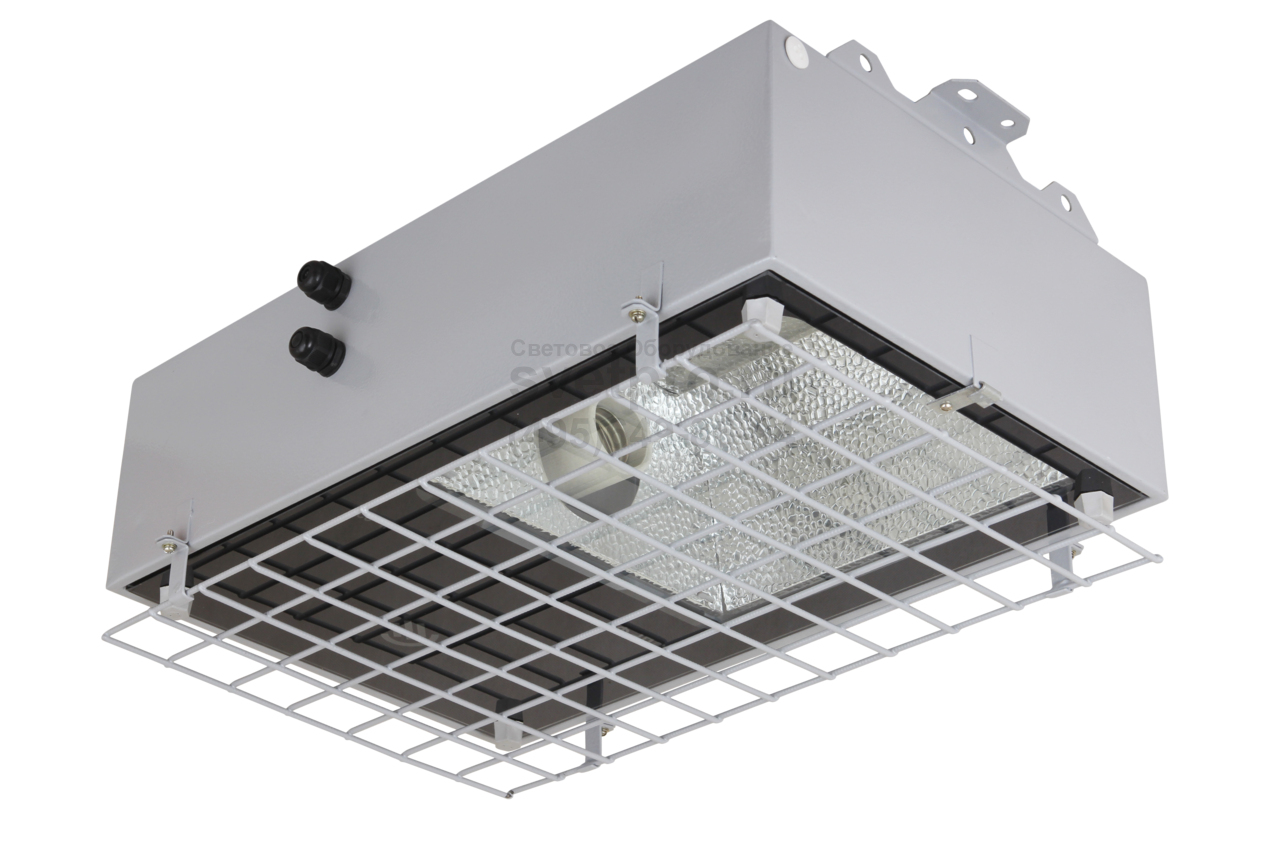

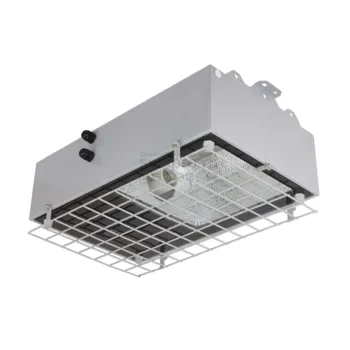

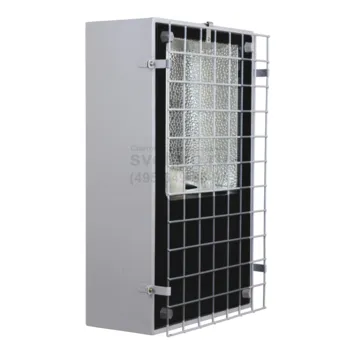

- 001 – с защитной решёткой

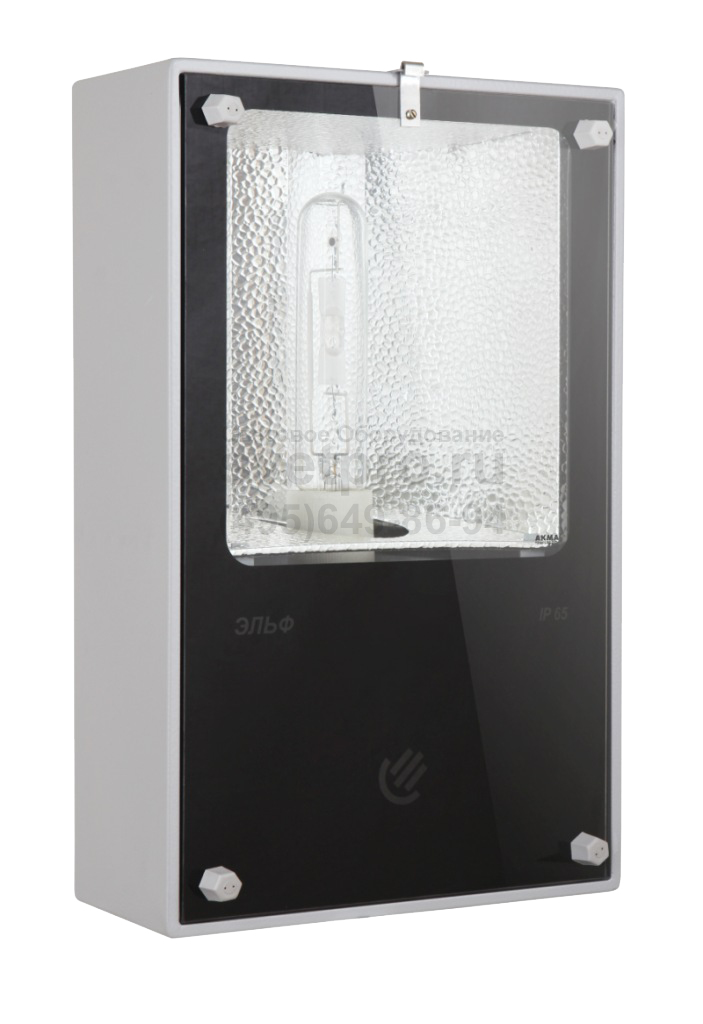

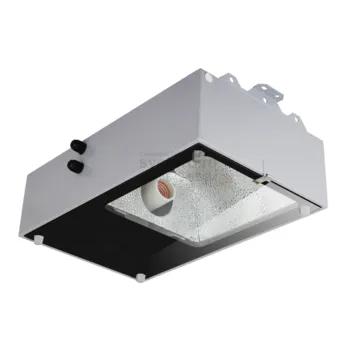

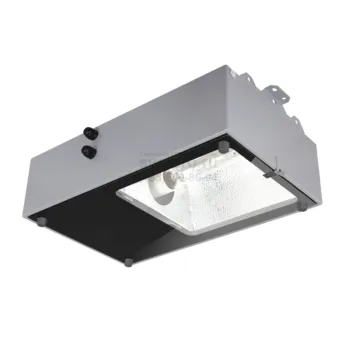

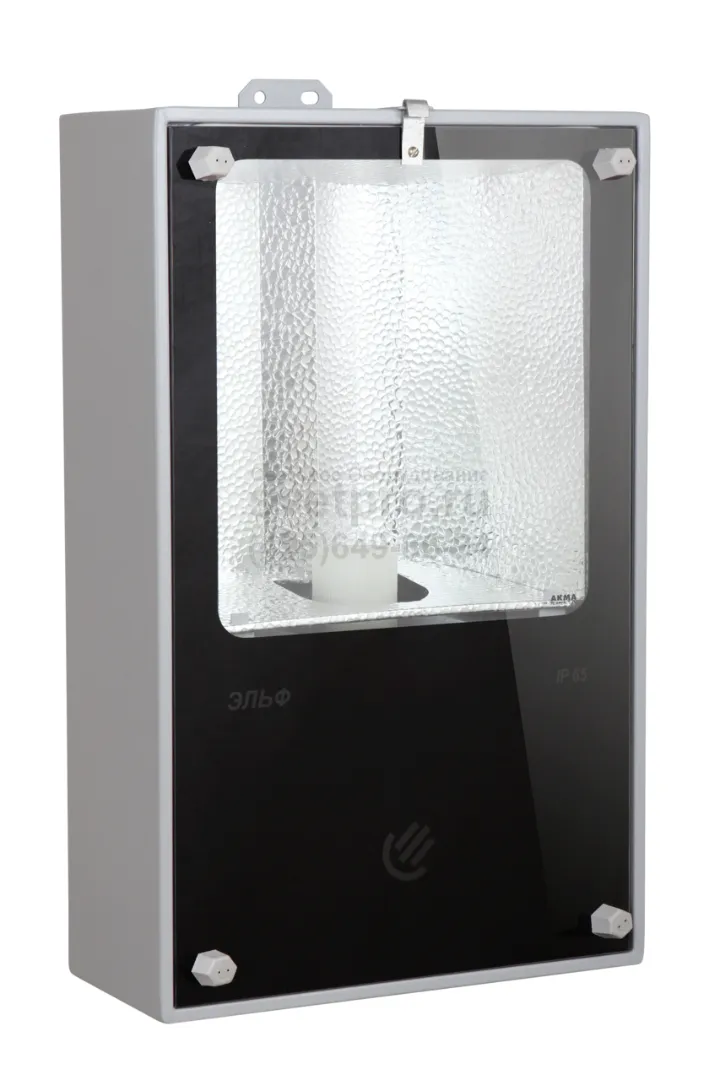

- 002 – без решётки

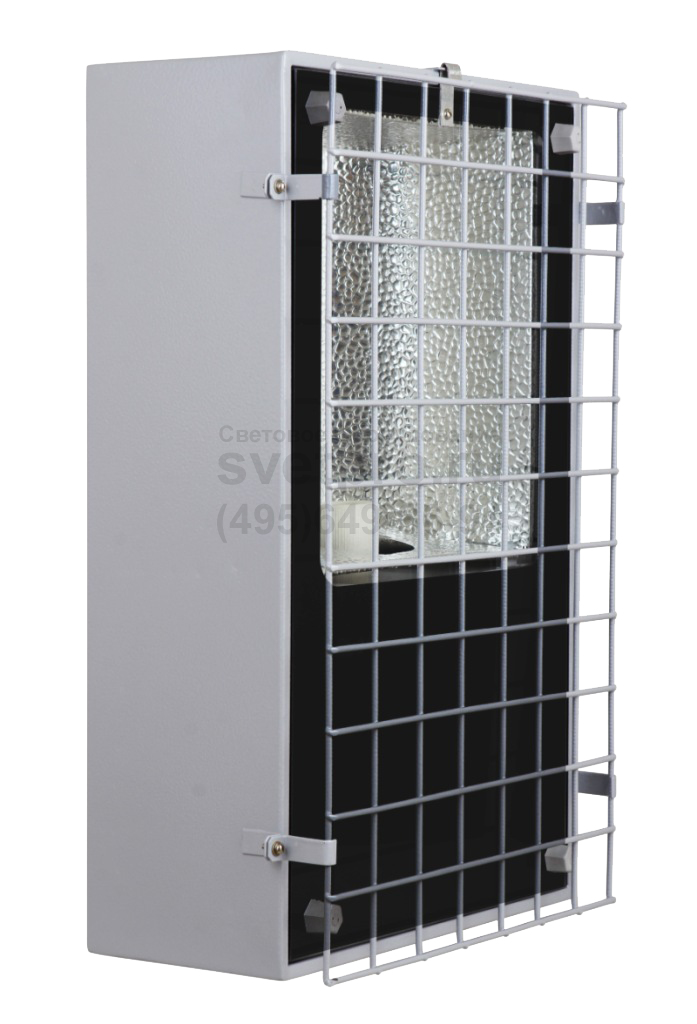

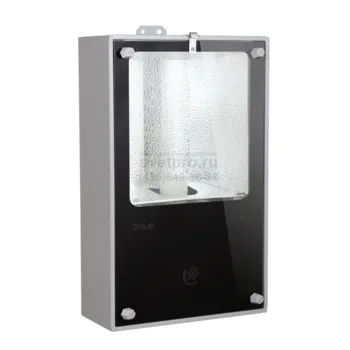

- ЖБП/РБП/ГБП36 - с лирой для настенного и потолочного крепления

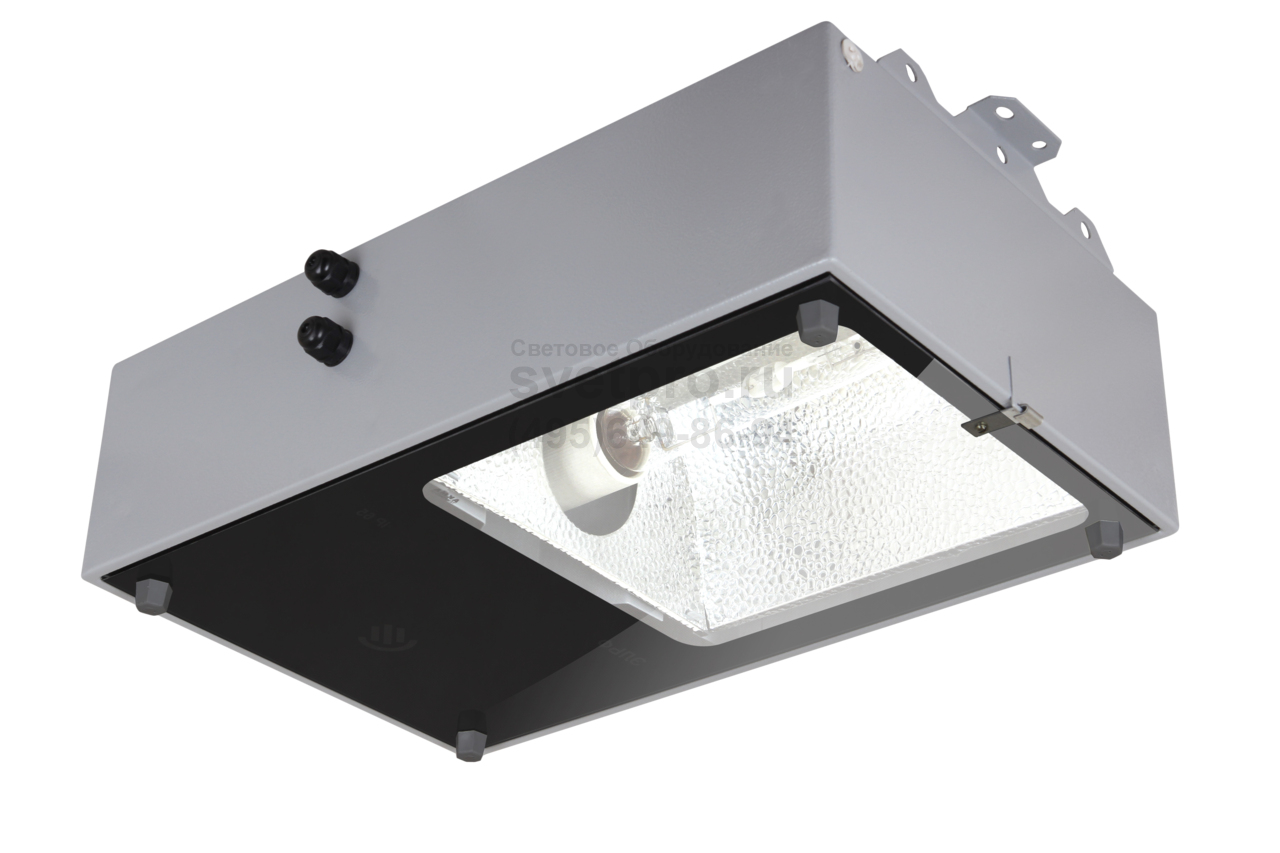

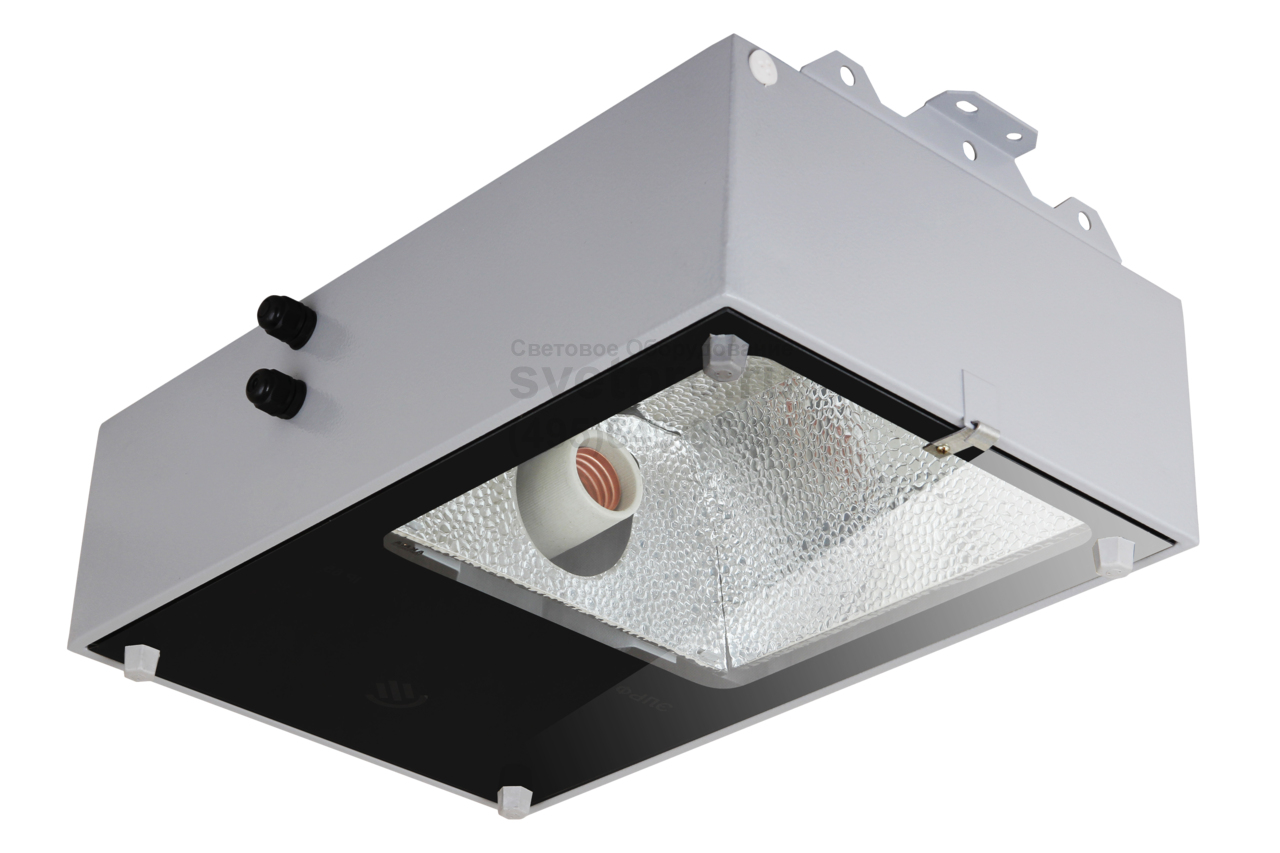

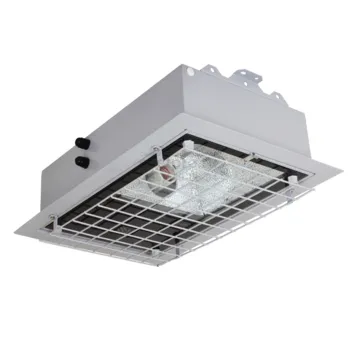

- ЖПП/РПП/ГПП36 - потолочное крепление

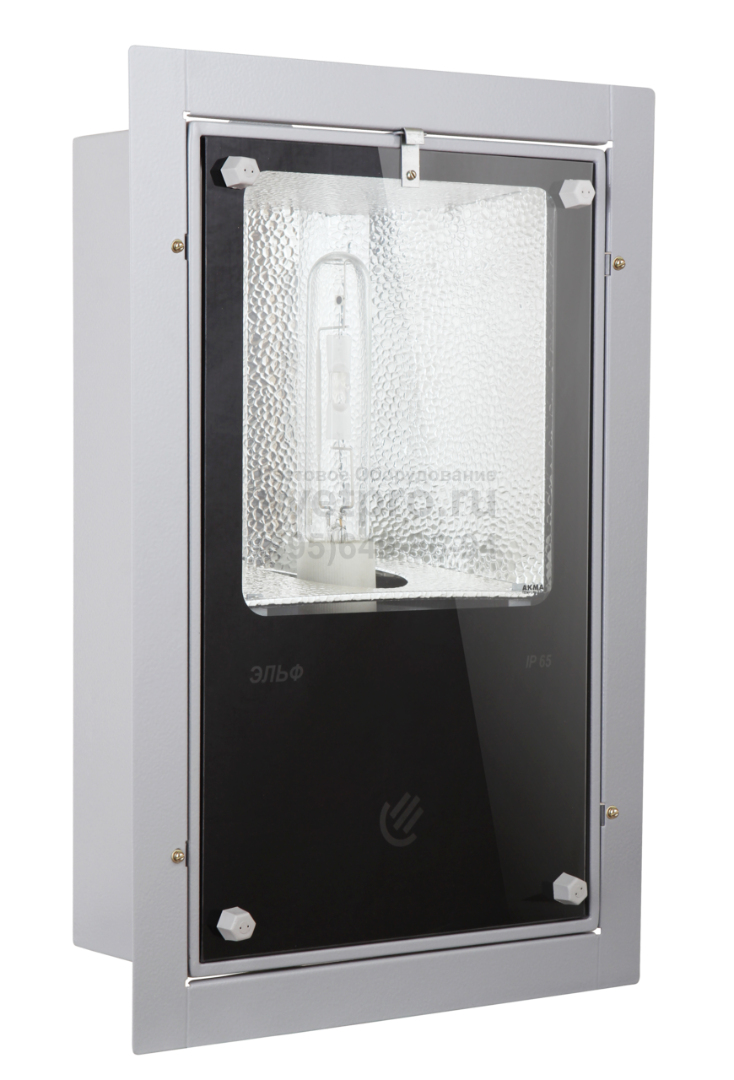

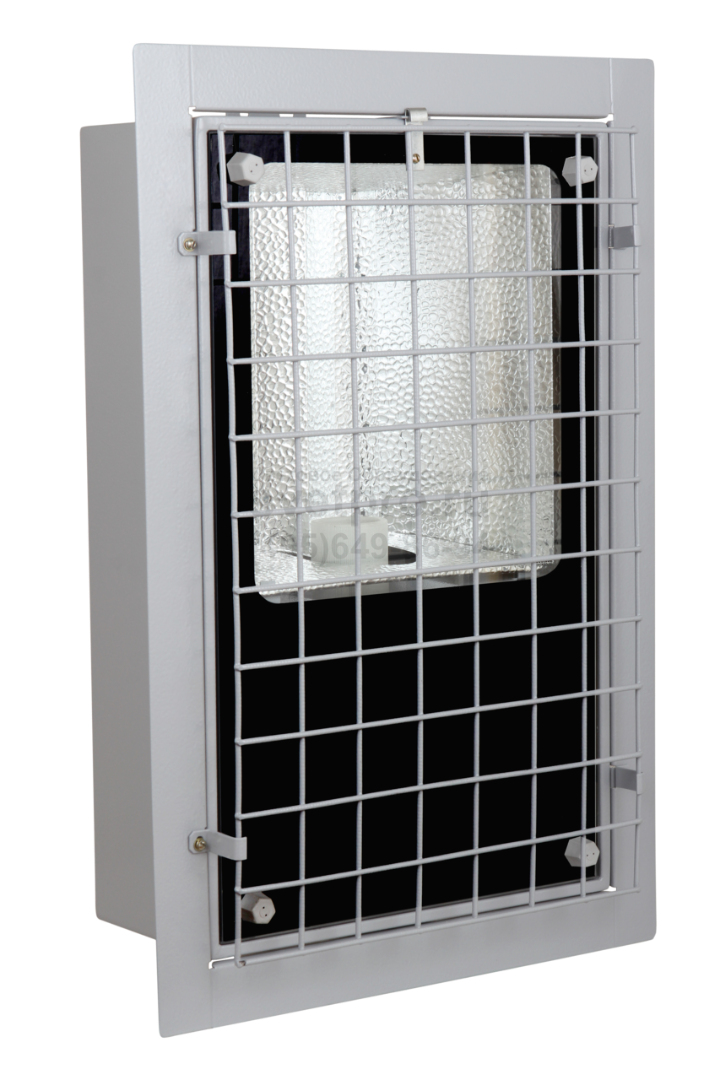

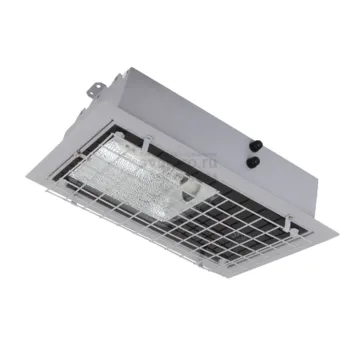

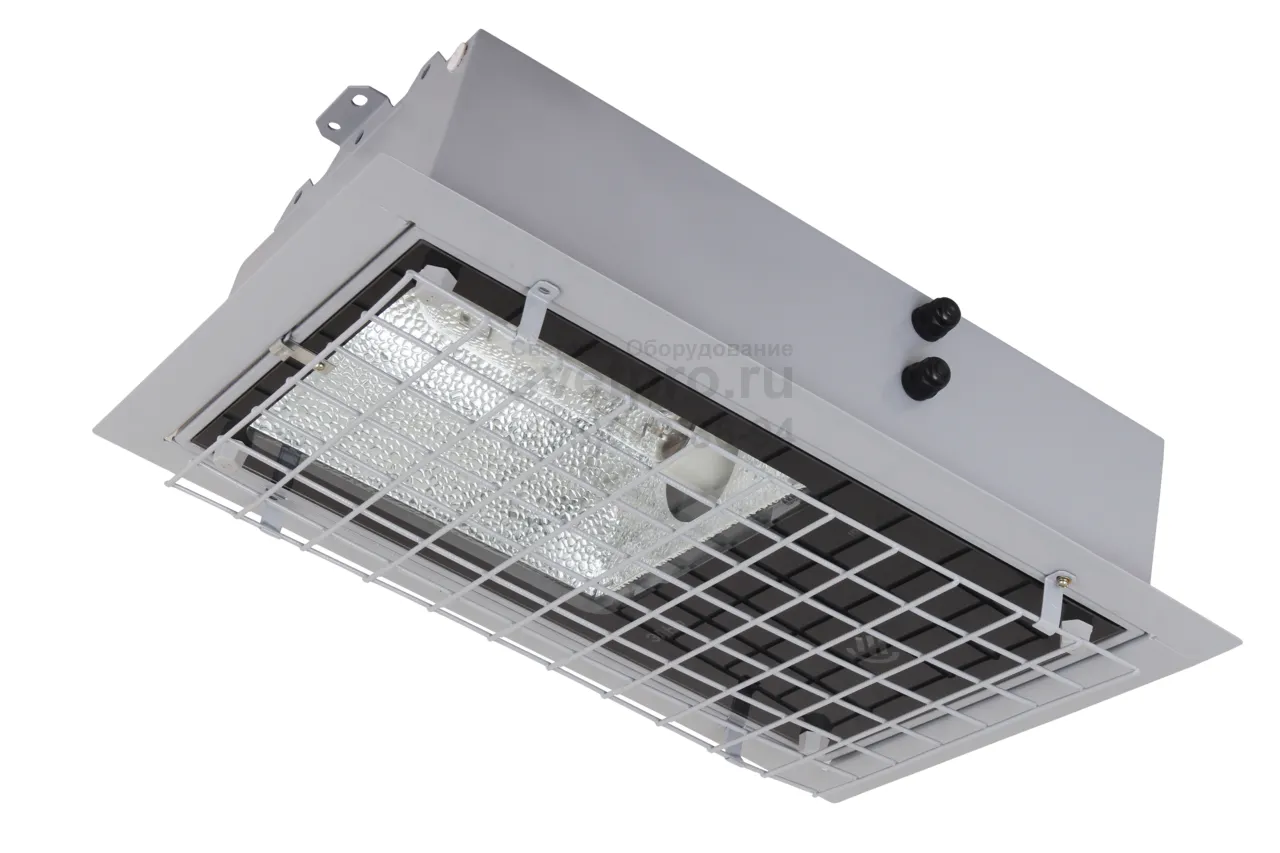

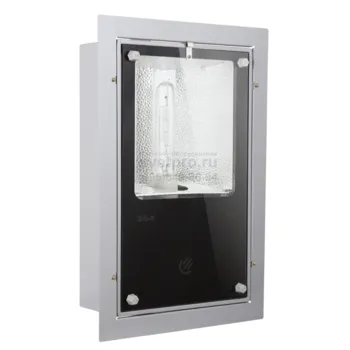

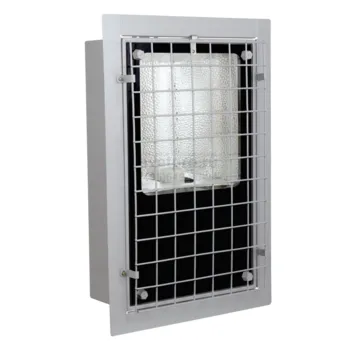

- ЖПП/РПП/ГПП36 с рамкой - потолочный встраиваемый
- Комплектуется встроенным ЭМПРА
- Цвет прожектора по умолчанию: серый
КСС
УСТАНОВКА
Светильник рекомендуется устанавливать на потолок, на стену или встраивать в подвесной потолок.
КОНСТРУКЦИЯ
Подключение и обслуживание: отвернуть четыре винта и снять защитную решётку. Отвернуть четыре спец. винта и открыть защитное стекло, оно повиснет на шарнире. Это обеспечит доступ к лампе с патроном, ПРА и клеммной колодке.
ОПТИЧЕСКАЯ ЧАСТЬ
Отражатель: алюминиевый анодированный, с высоким коэффициентом отражения. Ударопрочное защитное стекло: силикатное закаленное, сохраняет коэффициент пропускания с течением времени

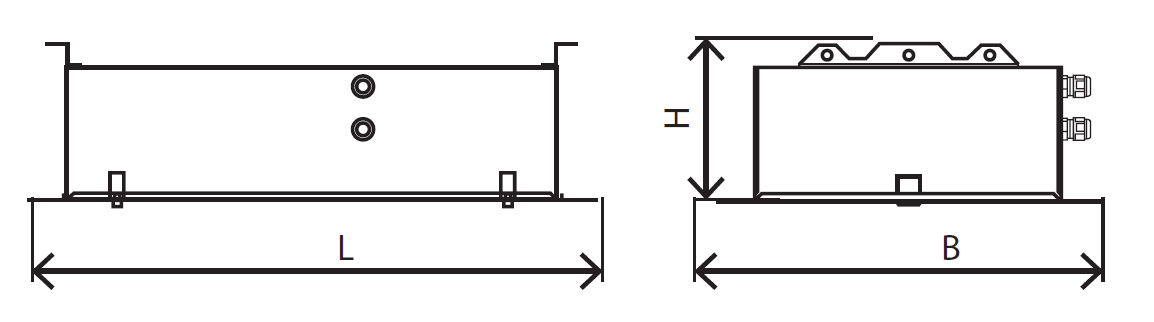

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Артикул |
Тип источника света |
Номинальная мощность, Вт |
Патрон |
КПД, % (не менее) |
Тип КСС |
Степень защиты светильника |
Габаритные размеры LxBxH, мм |
Масса, кг |
---|---|---|---|---|---|---|---|---|---|
ЖБП36-250-001 Эльф |
1001131 |
ДНаТ |
250 |
Е40 |
72 |
полуширокая |
IP65 |
566x386x290 |
13,6 |
ЖБП36-250-002 Эльф |
1001132 |
ДНаТ |
250 |
Е40 |
70 |
полуширокая |
IP65 |
566x386x290 |
12,6 |
ЖБП36-400-001 Эльф |
1001133 |
ДНаТ |
400 |
Е40 |
72 |
полуширокая |
IP65 |
566x386x290 |
15,2 |
ЖБП36-400-002 Эльф |
1001134 |
ДНаТ |
400 |
Е40 |
70 |
полуширокая |
IP65 |
566x386x290 |
14,2 |
ЖПП36-250-001 Эльф |
1001135 |
ДНаТ |
250 |
Е40 |
72 |
полуширокая |
IP65 |
612x403x217 |
12,8 |
ЖПП36-250-002 Эльф |
1001136 |
ДНаТ |
250 |
Е40 |
70 |
полуширокая |
IP65 |
612x403x217 |
11,8 |
ЖПП36-400-001 Эльф |
1001137 |
ДНаТ |
400 |
Е40 |
72 |
полуширокая |
IP65 |
612x403x217 |
14,5 |
ЖПП36-400-002 Эльф |
1001138 |
ДНаТ |
400 |
Е40 |
70 |
полуширокая |
IP65 |
612x403x217 |
13,5 |
ЖПП36-250-001 Эльф |
1001139 |
ДНаТ |
250 |
Е40 |
72 |
полуширокая |
IP65 |
612x403x217 |
13,5 |
ЖПП36-250-002 Эльф |
1001140 |
ДНаТ |
250 |
Е40 |
70 |
полуширокая |
IP65 |
612x403x217 |
12,5 |
ЖПП36-400-001 Эльф |
1001141 |
ДНаТ |
400 |
Е40 |
72 |
полуширокая |
IP65 |
612x403x217 |
15,1 |
ЖПП36-400-002 Эльф |
1001142 |
ДНаТ |
400 |
Е40 |
70 |
полуширокая |
IP65 |
612x403x217 |
14,1 |
ГБП36-250-001 Эльф |
1001143 |
ДРИ |
250 |
Е40 |
72 |
полуширокая |
IP65 |
566x386x290 |
13,6 |
ГБП36-250-002 Эльф |
1001144 |
ДРИ |
250 |
Е40 |
70 |
полуширокая |
IP65 |
566x386x290 |
12,6 |
ГБП36-400-001 Эльф |
1001145 |
ДРИ |
400 |
Е40 |
72 |
полуширокая |
IP65 |
566x386x290 |
15,2 |
ГБП36-400-002 Эльф |
1001146 |
ДРИ |
400 |
Е40 |
70 |
полуширокая |
IP65 |
566x386x290 |
14,2 |
ГПП36-250-001 Эльф |
1001147 |
ДРИ |
250 |
Е40 |
72 |
полуширокая |
IP65 |
612x403x217 |
12,8 |
ГПП36-250-002 Эльф |
1001148 |
ДРИ |
250 |
Е40 |
70 |
полуширокая |
IP65 |
612x403x217 |
11,8 |
ГПП36-400-001 Эльф |
1001149 |
ДРИ |
400 |
Е40 |
68 |
полуширокая |
IP65 |
612x403x217 |
14,4 |
ГПП36-400-002 Эльф |
1001150 |
ДРИ |
400 |
Е40 |
70 |
полуширокая |
IP65 |
612x403x217 |
13,4 |
ГПП36-250-001 Эльф |
1001151 |
ДРИ |
250 |
Е40 |
72 |
полуширокая |
IP65 |
612x403x217 |
13,5 |
ГПП36-250-002 Эльф |
1001152 |
ДРИ |
250 |
Е40 |
70 |
полуширокая |
IP65 |
612x403x217 |
12,5 |
ГПП36-400-001 Эльф |
1001153 |
ДРИ |
400 |
Е40 |
72 |
полуширокая |
IP65 |
612x403x217 |
15,1 |
ГПП36-400-002 Эльф |
1001154 |
ДРИ |
400 |
Е40 |
70 |
полуширокая |
IP65 |
612x403x217 |
14,1 |
РБП36-250-001 Эльф |
1001155 |
ДРЛ |
250 |
Е40 |
60 |
полуширокая |
IP65 |
566x386x290 |
12,1 |
РБП36-250-002 Эльф |
1001156 |
ДРЛ |
250 |
Е40 |
70 |
полуширокая |
IP65 |
566x386x290 |
11,1 |
РПП36-250-001 Эльф |
1001157 |
ДРЛ |
250 |
Е40 |
72 |
полуширокая |
IP65 |
612x403x217 |
12 |
РПП36-250-002 Эльф |
1001158 |
ДРЛ |
250 |
Е40 |
70 |
полуширокая |
IP65 |
612x403x217 |
11 |
РПП36-250-001 Эльф |
1001159 |
ДРЛ |
250 |
Е40 |
72 |
полуширокая |
IP65 |
612x403x217 |
12 |
РПП36-250-002 Эльф |
1001160 |
ДРЛ |
250 |
Е40 |
70 |
полуширокая |
IP65 |
612x403x217 |
11 |
