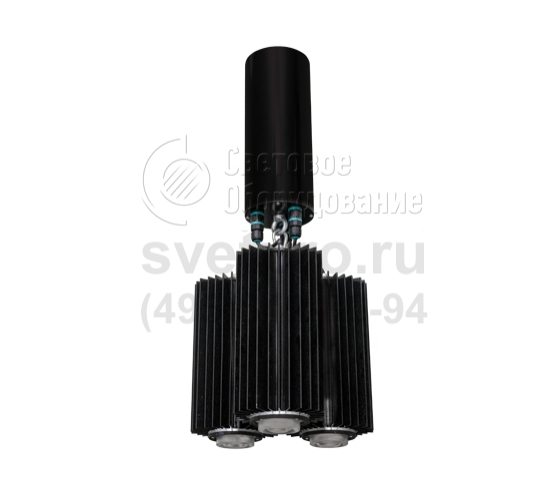

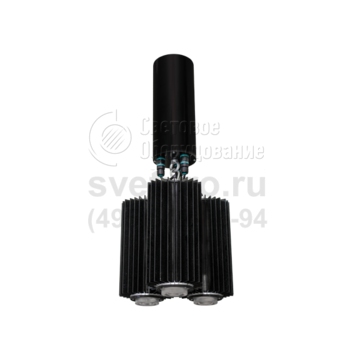

ДСП04 Star Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У3 |
Артикул производителя: | ДСП04 Star |
Мощность: | 55-300 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 5000 К |
Световой поток: | 6836-31929 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ДСП04 Star применяют в цехах предприятий, в складах и логистических комплексах, спортивных сооружениях и торговых центрах.
Изделие подвешивается на крюк. Эффективность использования образуемого света достигается при высоте пролетов 4–12 м.
Светильники подключаются в стандартную однофазную сеть. Драйвер работоспособен в интервале напряжений 170–260 В. Он заключается в конструктивную форму светильника или выносится вне области фиксации. Объединяющие элементы – коннекторы. Световой поток от значения 6836 до 31 929 наращивается особенностями оптики и количеством модулей (1, 2, 3). Суммарное потребление электроэнергии на образование света составляет от 60 до 300 Вт.
При необходимости регулировки светового потока выбирают модификации с драйвером, регулируемым по аналоговому протоколу. Обязательность наличия системы аварийного освещения реализуется выбором изделий ДСП04 Star с БАП, со световым потоком не менее 5% от основного значения. Герметичность модели соответствует IP65. Выбор осуществляется с учётом типа светораспределения, формируемого линзой.
особенности продукта
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 129 лм/Вт.
- Модульная конструкция.
- Надежность. Светильник разработан с учетом климатических условий РФ, температурный диапазон от -40°С до +40°С.
- Удобство монтажа.
- Возможно изготовление под заказ световых приборов с цветовой температурой 4000К.
- Мгновенное включение, стабильная работа и защита обеспечиваются блоком питания, работающим в диапазоне напряжений 170-260 В.
конструкция
Корпус | Алюминий, окрашен черной порошковой краской. |
Крышки | Листовая сталь, окрашены черной порошковой краской. |
Корпус ПРА | Листовая сталь, окрашен черной порошковой краской. |
Линза | Силикон и силикатное стекло. |
Технические данные | Коэффициент мощности - 0,98. Время работы в аварийном режиме: EM1 - 1 час, EM3 - 3 часа (УХЛ4). Световой поток в аварийном режиме: › ДСП04-50 EM3: 5%; › ДСП04-100 EM1: 5%. |
Установка | Подвес на крюк. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Star | коммерческое название. |
RA | драйвер с управлением по протоколу 1-10В. |
E | светильники с вынесенным драйвером. |
EM1 EM3 | наличие блока аварийного питания (УХЛ4). |
850 | 8 - индекс цветопередачи Ra: 80; 50 - цветовая температура Тцв: 5000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 - базовое исполнение (КСС «Г») (79о); 1 - КСС «Д» (127о); 2 - КСС «К» (68о). |
Вторая цифра | 0 - базовое исполнение; 1 - регулируемый драйвер 1-10 В; 4 - драйвер с блоком аварийного питания. |
Третья цифра | 1 - базовое исполнение. |

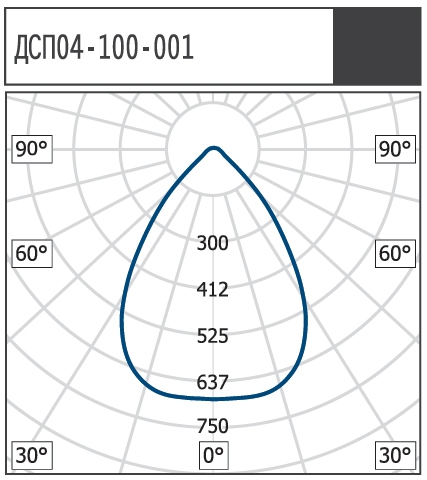

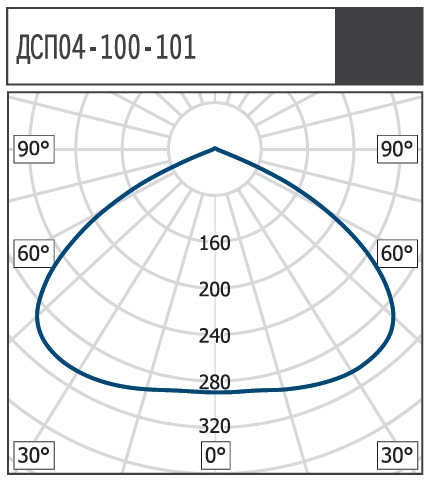

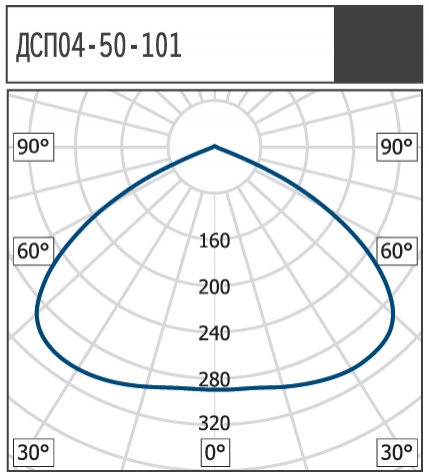

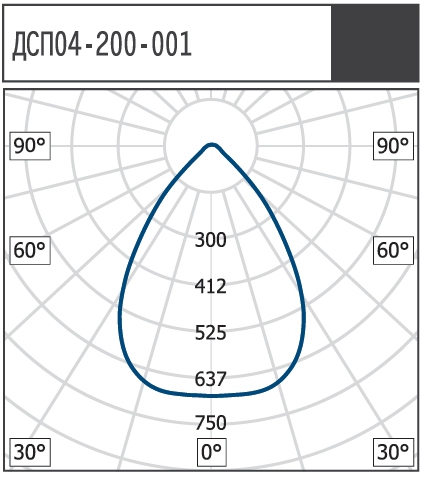

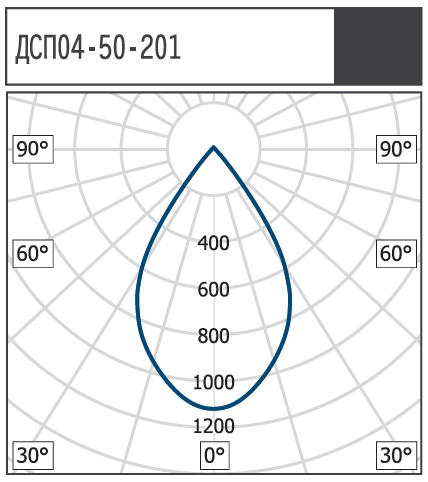

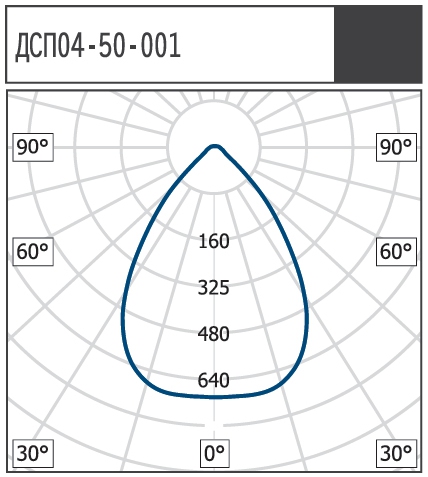

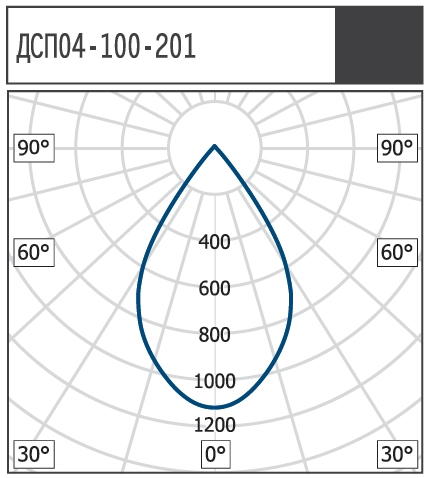

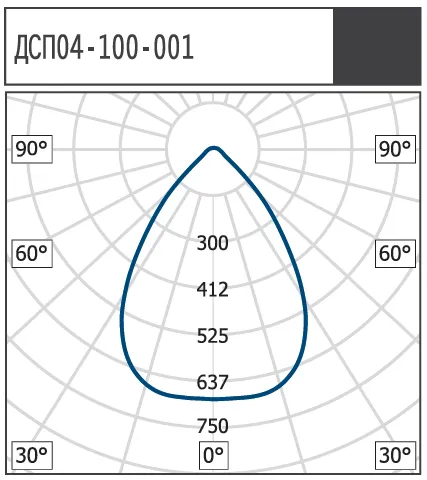

ксс
ГАБАРИТНЫЕ РАЗМЕРЫ

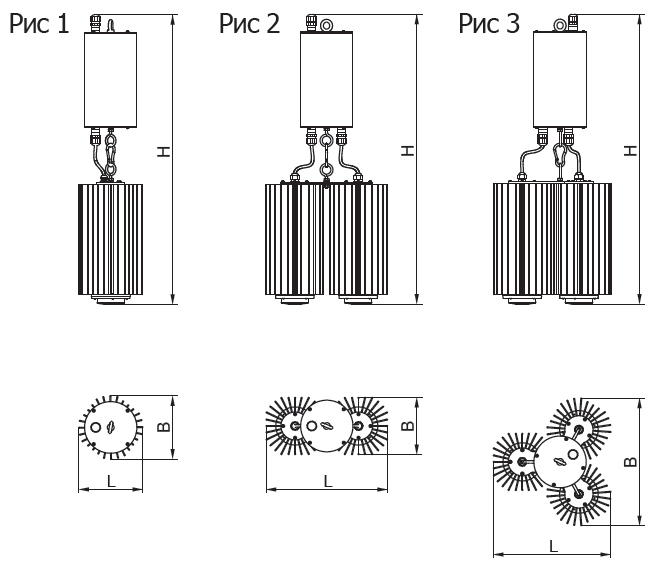

Наименование | Рис | L, мм | B, мм | H, мм |
ДСП04-50 Star | 1 | 150 | 150 | 617 |
ДСП04-100 Star | 1 | 150 | 150 | 672 |
ДСП04-150 Star | 2 | 284 | 150 | 672 |
ДСП04-200 Star | 2 | 284 | 150 | 722 |
ДСП04-300 Star | 3 | 302 | 722 |

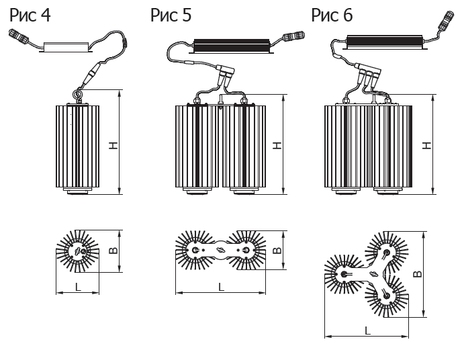

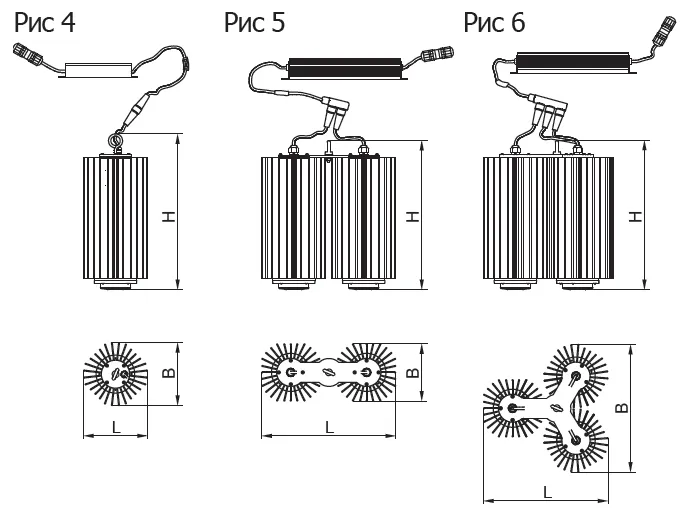

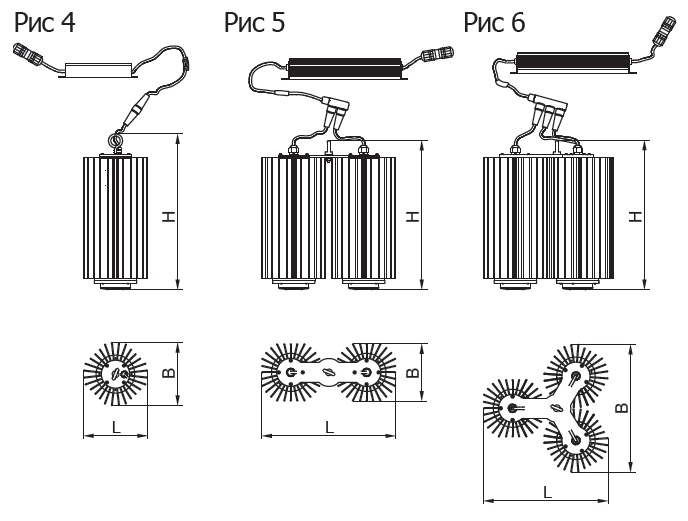

Наименование | Рис | L, мм | B, мм | H, мм |
ДСП04-50Е Star | 4 | 150 | 150 | 269 |
ДСП04-100Е Star | 4 | 150 | 150 | 334 |
ДСП04-200Е Star | 5 | 284 | 150 | 330 |
ДСП04-300Е Star | 6 | 302 | 330 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДСП04 глубокая КСС |
|||||
ДСП04-50-001 Star 850 |
1131505001 |
60 |
6986 |
116 |
5.40 |
ДСП04-50-011 Star RA 850 |
1131505011 |
60 |
6986 |
116 |
5.50 |
ДСП04-50-041 Star EM3 850 |
1131505041 |
60 |
6986 |
116 |
6.00 |
ДСП04-100-001 Star 850 |
1131510001 |
100 |
10225 |
102 |
5.60 |
ДСП04-100-011 Star RA 850 |
1131510011 |
100 |
10225 |
102 |
5.70 |
ДСП04-100-041 Star EM1 850 |
1131510041 |
100 |
10225 |
102 |
6.20 |
ДСП04-150-001 Star 850 |
1131515001 |
146 |
15336 |
105 |
8.50 |
ДСП04-150-011 Star RA 850 |
1131515011 |
146 |
15336 |
105 |
8.60 |
ДСП04-200-001 Star 850 |
1131520001 |
200 |
19425 |
104 |
9.10 |
ДСП04-200-011 Star RA 850 |
1131520011 |
200 |
19425 |
104 |
9.20 |
ДСП04-300-001 Star 850 |
1131530001 |
300 |
29649 |
104 |
13.30 |
ДСП04-300-011 Star RA 850 |
1131530011 |
300 |
29649 |
104 |
13.40 |
ДСП04 косинусная КСС |
|||||
ДСП04-50-101 Star 850 |
1131505101 |
60 |
6980 |
116 |
5.50 |
ДСП04-50-111 Star RA 850 |
1131505111 |
60 |
6980 |
116 |
5.60 |
ДСП04-50-141 Star EM3 850 |
1131505141 |
60 |
6980 |
116 |
6.10 |
ДСП04-100-101 Star 850 |
1131510101 |
100 |
10818 |
108 |
5.70 |
ДСП04-100-111 Star RA 850 |
1131510111 |
100 |
10818 |
108 |
5.80 |
ДСП04-100-141 Star EM1 850 |
1131510141 |
100 |
10818 |
108 |
6.30 |
ДСП04-150-101 Star 850 |
1131515101 |
146 |
15704 |
108 |
8.60 |
ДСП04-150-111 Star RA 850 |
1131515111 |
146 |
15704 |
108 |
8.70 |
ДСП04-200-101 Star 850 |
1131520101 |
200 |
20590 |
103 |
9.20 |
ДСП04-200-111 Star RA 850 |
1131520111 |
200 |
20590 |
103 |
9.30 |
ДСП04-300-101 Star 850 |
1131530101 |
300 |
31338 |
104 |
13.40 |
ДСП04-300-111 Star RA 850 |
1131530111 |
300 |
31338 |
104 |
13.50 |
ДСП04 концентрированная КСС |
|||||
ДСП04-50-201 Star 850 |
1131505201 |
60 |
6836 |
114 |
5.50 |
ДСП04-50-211 Star RA 850 |
1131505211 |
60 |
6836 |
114 |
5.60 |
ДСП04-50-241 Star EM3 850 |
1131505241 |
60 |
6836 |
114 |
6.10 |
ДСП04-100-201 Star 850 |
1131510201 |
100 |
10594 |
106 |
5.70 |
ДСП04-100-211 Star RA 850 |
1131510211 |
100 |
10594 |
106 |
5.80 |
ДСП04-100-241 Star EM1 850 |
1131510241 |
100 |
10594 |
106 |
6.30 |
ДСП04-150-201 Star 850 |
1131515201 |
146 |
15378 |
104 |
8.60 |
ДСП04-150-211 Star RA 850 |
1131515211 |
146 |
15378 |
104 |
8.70 |
ДСП04-200-201 Star 850 |
1131520201 |
200 |
20163 |
101 |
9.20 |
ДСП04-200-211 Star RA 850 |
1131520211 |
200 |
20163 |
101 |
9.30 |
ДСП04-300-201 Star 850 |
1131530201 |
300 |
30757 |
102 |
13.40 |
ДСП04-300-211 Star RA 850 |
1131530211 |
300 |
30757 |
102 |
13.50 |
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДСП04 глубокая КСС |
|||||
ДСП04-50-001 Star E 850 |
1162505001 |
55 |
7070 |
129 |
3.80 |
ДСП04-50-011 Star E RA 850 |
1162505011 |
55 |
7070 |
129 |
3.80 |
ДСП04-100-001 Star E 850 |
1162510001 |
95 |
11404 |
120 |
4.00 |
ДСП04-100-011 Star E RA 850 |
1162510011 |
95 |
11404 |
120 |
4.00 |
ДСП04-200-001 Star E 850 |
1162520001 |
190 |
22808 |
120 |
7.80 |
ДСП04-200-011 Star E RA 850 |
1162520011 |
190 |
22808 |
120 |
7.80 |
ДСП04-300-001 Star E 850 |
1162530001 |
280 |
31929 |
114 |
10.90 |
ДСП04-300-011 Star E RA 850 |
1162530011 |
280 |
31929 |
114 |
10.90 |
ДСП04 косинусная КСС |
|||||
ДСП04-50-101 Star E 850 |
1162505101 |
55 |
7049 |
128 |
3.80 |
ДСП04-50-111 Star E RA 850 |
1162505111 |
55 |
7049 |
128 |
3.80 |
ДСП04-100-101 Star E 850 |
1162510101 |
95 |
11028 |
116 |
4.00 |
ДСП04-100-111 Star E RA 850 |
1162510111 |
95 |
11028 |
116 |
4.00 |
ДСП04-200-101 Star E 850 |
1162520101 |
190 |
20799 |
109 |
7.80 |
ДСП04-200-111 Star E RA 850 |
1162520111 |
190 |
20799 |
109 |
7.80 |
ДСП04-300-101 Star E 850 |
1162530101 |
280 |
31268 |
112 |
10.90 |
ДСП04-300-111 Star E RA 850 |
1162530111 |
280 |
31268 |
112 |
10.90 |
ДСП04 концентрированная КСС |
|||||
ДСП04-50-201 Star E 850 |
1162505201 |
55 |
6903 |
125 |
3.80 |
ДСП04-50-211 Star E RA 850 |
1162505211 |
55 |
6903 |
125 |
3.80 |
ДСП04-100-201 Star E 850 |
1162510201 |
95 |
11209 |
118 |
4.00 |
ДСП04-100-211 Star E RA 850 |
1162510211 |
95 |
11209 |
118 |
4.00 |
ДСП04-200-201 Star E 850 |
1162520201 |
190 |
22350 |
118 |
7.80 |
ДСП04-200-211 Star E RA 850 |
1162520211 |
190 |
22350 |
118 |
7.80 |
ДСП04-300-201 Star E 850 |
1162530201 |
280 |
31303 |
112 |
10.90 |
ДСП04-300-211 Star E RA 850 |
1162530211 |
280 |
31303 |
112 |
10.90 |
