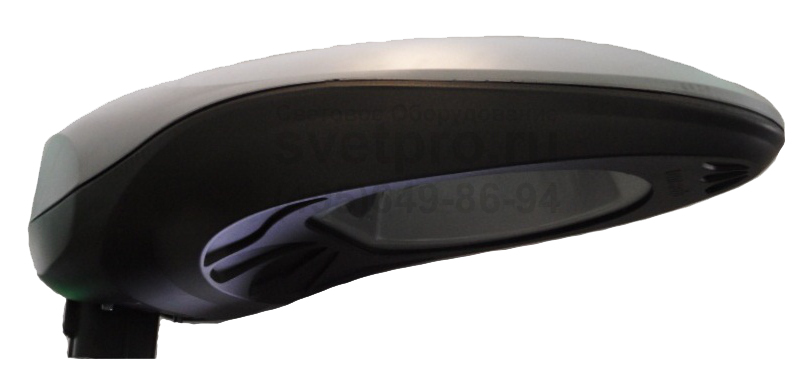

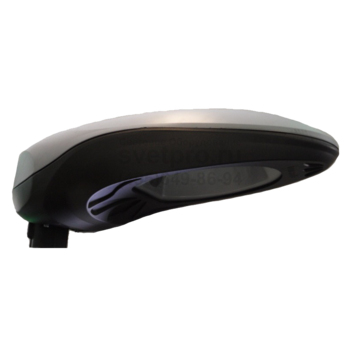

Светильник консольный ЖКУ34, ГКУ34 Альфа 3
Область применения: |
|
Назначение: |
|
Источник света: | Натриевая лампа (ДНаТ), Металлогалогенная лампа (МГЛ) |
Цоколь: | E40 |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1, У1 |
Артикул производителя: | ЖКУ34, ГКУ34 |
Мощность: | 400-600 Вт |
Гарантийный срок: | 18 |
Габаритные размеры: | 685х335х210 мм |
Световой поток: | 36000, 48000, 90000 лм |
Производитель «GALAD», Россия
+ Комплектом выгоднее
ОПИСАНИЕ
Светильником ЖКУ34, ГКУ34 Альфа 3 реализуется освещение улиц и дорог с интенсивным потоком транспорта. Такие магистрали имеют 4, 6, 8 полос движения. Он обеспечит и заливающее освещение площадей.
При монтаже применима установка на Г-образный кронштейн (Ø 48 мм), позволяющий выполнить наклон ОП на 15о (иной по заявке). Торшерная установка в торец опоры (Ø 50 или 60 мм) или посредством торшерного кронштейна также распространена.
Оптика и ЭмПРА, установленные в корпусе светильника, находятся в условиях высокой герметичности. Защита оптического отсека соответствует IP66. Лампа устанавливается в патрон Е40. ПРА поддерживает работоспособность источника света.
Специфика дорожного освещения удовлетворяется наличием модификаций: с натриевой (400 и 600 Вт) и металлогалогенной лампой (400 Вт). Им характерна высокая световая отдача, особенно ДНаТ, излучающей теплый спокойный свет. Диапазон цветовой температуры ДРИ – шире. Корпус светильника ЖКУ34, ГКУ34 Альфа 3 – алюминиевый, окрашенный порошковым методом, защищающим от агрессивных компонентов, отражатель – анодированный алюминий. Защитное стекло – силикатное закаленное. КСС свидетельствует о широком осевом или широком боковом светораспределении.
Освещение улиц, дорог с высокой, средней интенсивностью движения транспорта, а также площадей
ТУ 3461-033-05758434-2012
Преимущества
- Корпус: алюминиевый с порошковым покрытием, устойчивый к агрессивной среде
- Отражатель: алюминиевый анодированный, с высоким коэффициентом отражения
- Ударопрочное защитное стекло: силикатное закаленное, сохраняет коэффициент пропускания с течением времени
- Соответствует российским стандартам
- Соответствует европейским нормам электромагнитной совместимости
- Виброустойчивый
Модификации
- Комплектуется встроенным ЭМПРА
- Цвет светильника по умолчанию: черно-серый

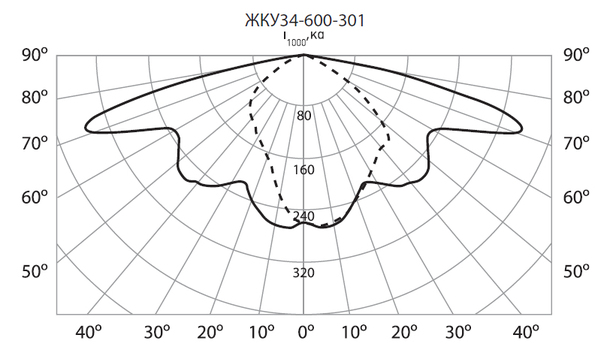

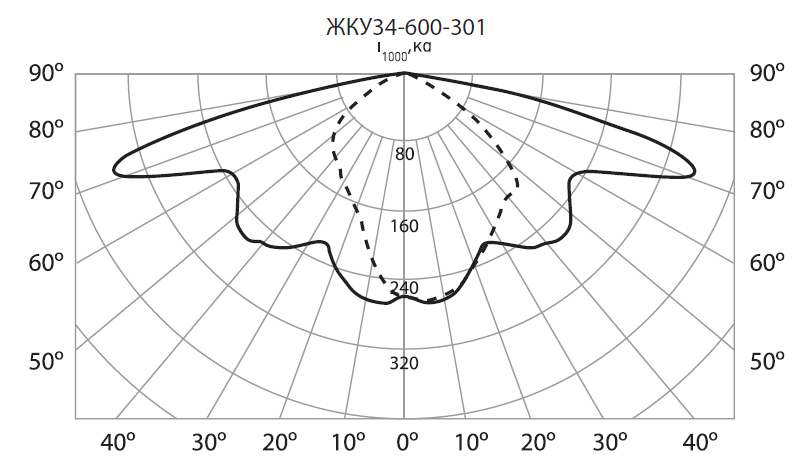

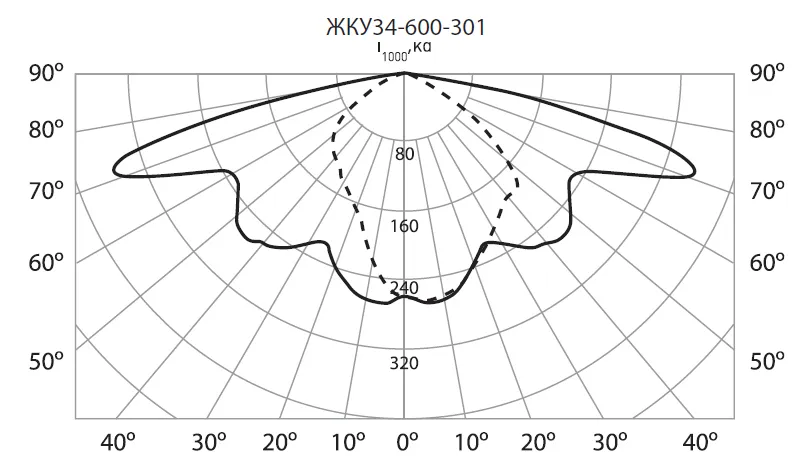

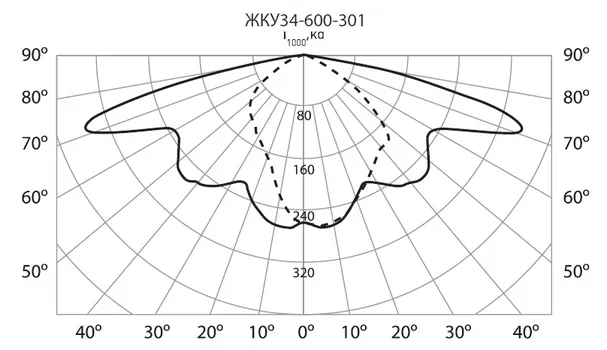

КСС
УСТАНОВКА
Светильник рекомендуется устанавливать на Г-образных кронштейнах диаметром 48 мм под углом 15 градусов к горизонту (другие положения тоже возможны) или на торшерную опору или кронштейн диаметром 50 или 60 мм. Тип узла крепления указать при заказе.
КОНСТРУКЦИЯ
Для замены лампы, технического обслуживания и регулировки КСС необходимо открыть замок, поднять крышку и зафиксировать ее стопорным кронштейном. Это обеспечит свободный доступ к ПРА и скобе с патроном
ОПТИЧЕСКАЯ ЧАСТЬ
Для изменения варианта установки светильника (кронштейн – торшер) необходимо вывернуть четыре болта, фиксирующих узел крепления, повернуть его на 180° и закрепить четырьмя болтами

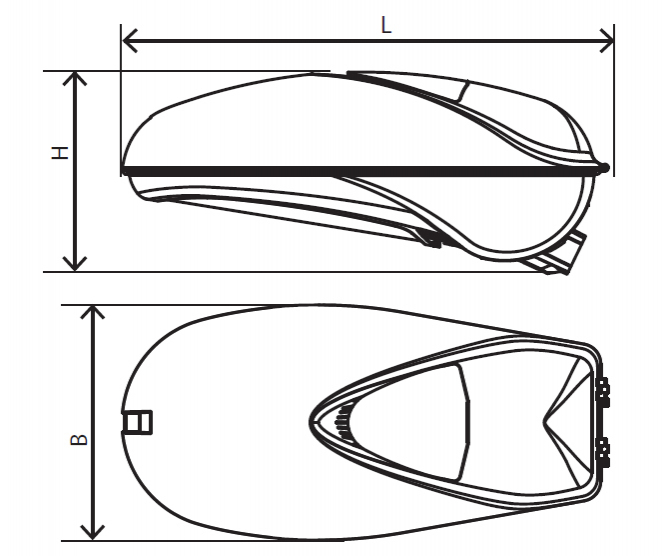

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Артикул |
Тип источника света |
Номинальная мощность, Вт |
Патрон |
КПД, % (не менее) |
Тип КСС |
Степень защиты оптического отсека |
Масса, кг (не более) |
---|---|---|---|---|---|---|---|---|
ЖКУ34-400-001 Альфа 3 |
1000260 |
ДНаТ |
400 |
Е40 |
75 |
широкая боковая |
IP66 |
15 |
ЖКУ34-600-001 Альфа 3 |
1000261 |
ДНаТ |
600 |
Е40 |
75 |
широкая боковая |
IP66 |
17 |
ГКУ34-400-001 Альфа 3 |
1000262 |
ДРИ |
400 |
Е40 |
75 |
широкая боковая или широкая осевая, в зависимости от положения лампы |
IP66 |
12 |
