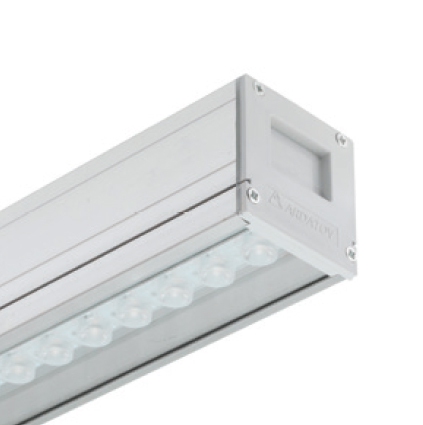

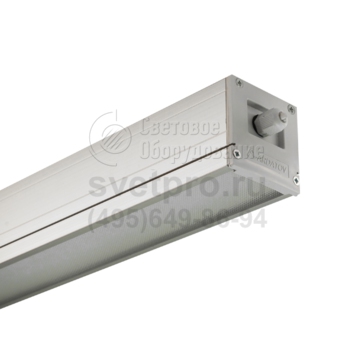

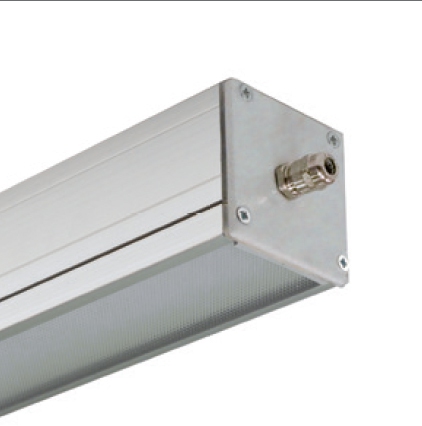

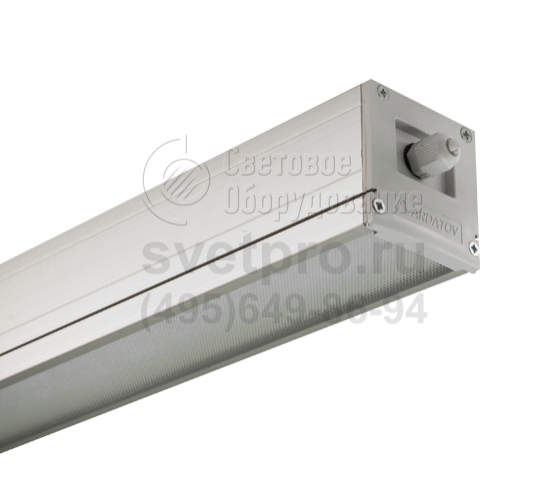

ДСП45 Liner P Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I, III |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ4, У2 |
Артикул производителя: | ДСП45 Liner P |
Мощность: | 20-50 Вт |
Индекс цветопередачи: | >70, >80 Ra |
Цветовая температура: | 4000-5000 К |
Световой поток: | 1678-4832 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ДСП45 Liner P применяют в фабричных и заводских цехах, в складах, торговых залах.
Отдалённость подвешиваемого на тросовых подвесах изделия от рабочей поверхности регулируется длиной приспособления: 1,0; 3,0; 5,0 м. Необходимость объединения в линию реализуется при наличии аксессуарных комплектов: заглушка+коннектор.
В модельном ряду присутствуют светильники с модулем мощностью 20–50 Вт. Эффективная световая отдача позволяет создавать потоки: 1678–5456 лм. Способ управления светом предопределён драйвером: нерегулируемый – полным включением-отключением, регулируемый – дистанционно по аналоговому или цифровому протоколу. Источником электроэнергии является стандартная сеть переменного тока, специальная линия постоянного тока, блок аварийного питания. Типы КСС: концентрированная, глубокая, специальная, косинусная.
Температурный баланс в зоне расположения ПРА и модуля поддерживает алюминиевый корпус-радиатор. Торцевые крышки: полимерные или стальные. Защитное (прозрачное или опаловое) стекло – поликарбонат. Формирующая угол раскрытия светового потока линза – полиметилметакрилат. Меры по поддержанию герметичности внутреннего отсека обеспечивают защиту в соответствии с IP65.
особенности продукта
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 117 лм/Вт.
- Светильник разработан с учетом климатических условий РФ, климатическое исполнение ДСП45 Liner У2, температурный диапазон -15° ... +40°С.
- Светильник разработан с учетом климатических условий РФ, климатическое исполнение ДСП45 Liner HE У2, температурный диапазон -15° ... +50°С.
- Возможно изготовление под заказ световых приборов с цветовой температурой 4000К и 5000К.
- Мгновенное включение, стабильная работа и защита обеспечиваются блоком питания для ДСП45 Liner, работающим в диапазоне напряжений 170-260 В.
- Мгновенное включение, стабильная работа и защита обеспечиваются блоком питания для ДСП45 Liner HE, работающим в диапазоне напряжений 198-264 В.
- Соединение в линию.
конструкция
Корпус-радиатор | Алюминий. |
Стекло защитное | Поликарбонат (прозрачный или опаловый). |
Крышки | Полимер, сталь (Liner HE). |
Линза | ПММА. |
Технические данные | Коэффициент мощности - 0,98. Время работы в аварийном режиме: EM1 - 1 час, EM3 - 3 часа(УХЛ4 - 0° ... +40°C). Световой поток в аварийном режиме: › ДСП45-40 EM3: 340 лм; › ДСП45-50 EM1: 684 лм. |
Установка | Светильник монтируется на опорную поверхность или подвешивается на трос. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Liner P | коммерческое название. для индивидуальной установки. |
Liner PM | коммерческое название. для установки в линию. |
Liner LV | коммерческое название. для сетей постоянного тока. |
HE | высокая эффективность. |
RA | драйвер с управлением по протоколу 1-10В. |
RD | драйвер с управлением по протоколу DALI. |
EM1 EM3 | наличие блока аварийного питания (УХЛ4). |
750 | 7 - индекс цветопередачи Ra: 70; 50 - цветовая температура Тцв: 5000К. |
840 | 8 - индекс цветопередачи Ra: 80; 40 - цветовая температура Тцв: 4000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 – индивидуальная установка; 1 – установка в линию. |
Вторая цифра | 0 - базовое исполнение; 1 - регулируемый драйвер 1-10 В; 2 - регулируемый драйвер DALI; 4 - драйвер с блоком аварийного питания; 5 - DC 24В; 6 - DC 36В. |
Третья цифра (рассеиватель) | 1 - опаловый; 2 - призматический прозрачный; 3 - прозрачный; 4 - прозрачный, концентрированная КСС; 6 - прозрачный, глубокая КСС; 7 - прозрачный, специальня КСС. |

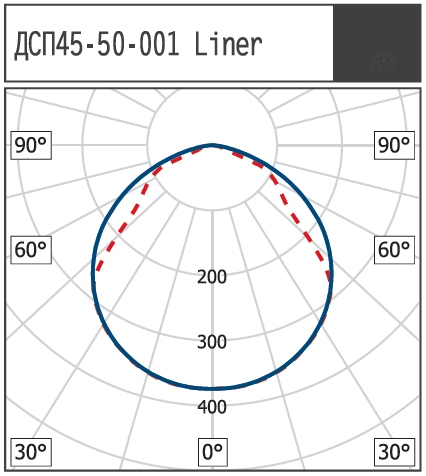

ксс
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Наименование | Код |

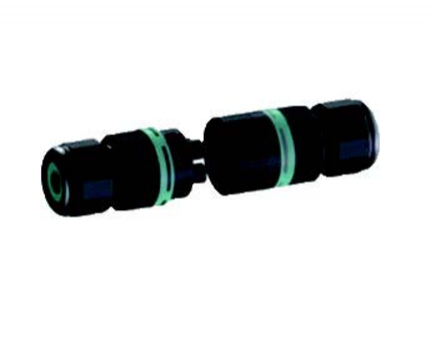

Комплект для подключения в линию (коннектор THB 387 B4A, заглушка 6DBO218OC) | 11230000011 |
Кронштейн ДСО45/ДСП45 (комплект) | 1043020045 |
Тросовый подвес SU1 (1м), комплект | 1042051000 |
Тросовый подвес SU3 (3м), комплект | 1042053000 |
Тросовый подвес SU5 (5м), комплект | 1042055000 |
1 - кабель в комплект не входит.

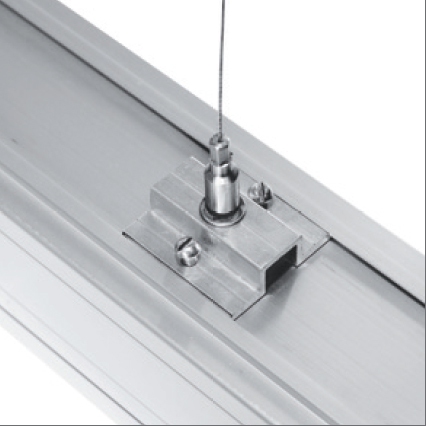

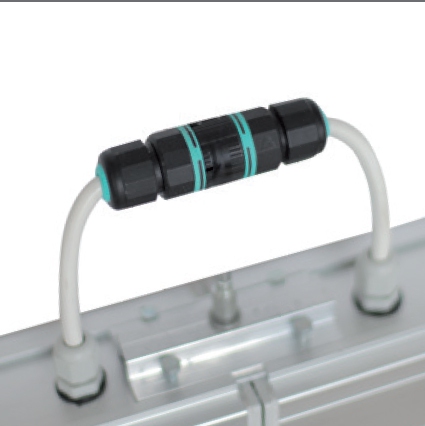

Соединение при монтаже в линию | Крепление на тросовый подвес | ДСП45-30-004 Liner P 750 | ДСП45 со стальной крышкой | Коннектор TH387 |

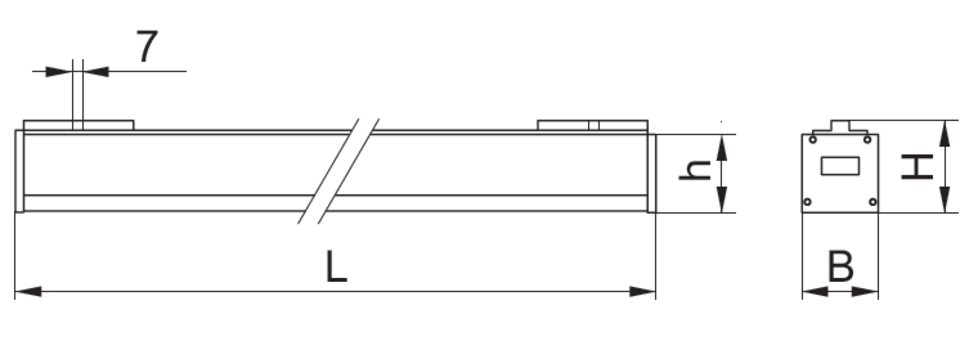

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | h, мм | H, мм |
ДСП45 Liner для индивидуальной установки | ||||
ДСП45-20 Liner P | 606 | 68 | 69 | 82 |
ДСП45-40 Liner P | 1200 | 68 | 69 | 82 |
ДСП45-50 Liner P | 1498 | 68 | 69 | 82 |
ДСП45-40 Liner P EM | 1200 | 68 | 69 | 110 |
ДСП45-50 Liner P EM | 1498 | 68 | 69 | 110 |
ДСП45 Liner для установки в линию | ||||
ДСП45-20 Liner PM | 606 | 68 | 69 | 130 |
ДСП45-40 Liner PM | 1200 | 68 | 69 | 130 |
ДСП45-50 Liner PM | 1498 | 68 | 69 | 130 |
ДСП45 для сетей постоянного тока | ||||
ДСП45-20 Liner LV | 606 | 68 | 69 | 82 |
ДСП45-40 Liner LV | 1200 | 68 | 69 | 82 |

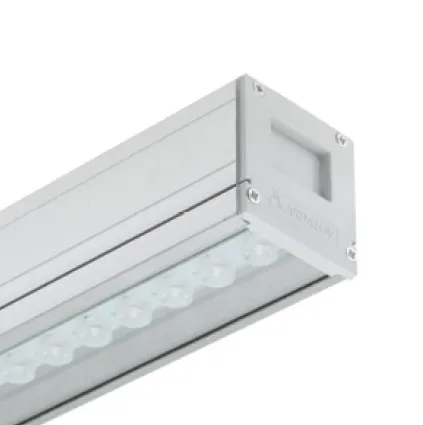

ДСП45 со специальными КСС | ||||
ДСП45-20 Liner P | 640 | 68 | 69 | 82 |
ДСП45-30 Liner P | 955 | 68 | 69 | 82 |
ДСП45-40 Liner P | 1270 | 68 | 69 | 82 |
ДСП45 Liner HE для индивидуальной установки | ||||
ДСП45-20 Liner P HE | 590 | 68 | 69 | 82 |
ДСП45-40 Liner P HE | 1150 | 68 | 69 | 82 |
ДСП45-50 Liner P HE | 1430 | 68 | 69 | 82 |
ДСП45-20 Liner PM HE | 590 | 68 | 69 | 130 |
ДСП45-40 Liner PM HE | 1150 | 68 | 69 | 130 |
ДСП45-50 Liner PM HE | 1430 | 68 | 69 | 130 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДСП45 Liner для индивидуальной установки |
|||||
ДСП45-20-001 Liner P 840 |
1123120001 |
20 |
1678 |
84 |
1.35 |
ДСП45-20-002 Liner P 840 |
1123120002 |
20 |
1743 |
87 |
1.35 |
ДСП45-20-003 Liner P 840 |
1123120003 |
20 |
1933 |
97 |
1.35 |
ДСП45-40-001 Liner P 840 |
1123140001 |
40 |
3355 |
84 |
2.50 |
ДСП45-40-011 Liner P RA 840 |
1123140011 |
40 |
3355 |
84 |
2.50 |
ДСП45-40-041 Liner P EM3 840 |
1123140041 |
40 |
3355 |
84 |
3.00 |
ДСП45-40-002 Liner P 840 |
1123140002 |
40 |
3487 |
87 |
2.50 |
ДСП45-40-012 Liner P RA 840 |
1123140012 |
40 |
3487 |
87 |
2.50 |
ДСП45-40-042 Liner P EM3 840 |
1123140042 |
40 |
3487 |
87 |
3.00 |
ДСП45-40-003 Liner P 840 |
1123140003 |
40 |
3865 |
97 |
2.50 |
ДСП45-40-013 Liner P RA 840 |
1123140013 |
40 |
3865 |
97 |
2.50 |
ДСП45-40-043 Liner P EM3 840 |
1123140043 |
40 |
3865 |
97 |
3.00 |
ДСП45-50-001 Liner P 840 |
1123150001 |
50 |
4193 |
84 |
3.20 |
ДСП45-50-011 Liner P RA 840 |
1123150011 |
50 |
4193 |
84 |
3.20 |
ДСП45-50-041 Liner P EM1 840 |
1123450041 |
50 |
4193 |
84 |
3.70 |
ДСП45-50-002 Liner P 840 |
1123150002 |
50 |
4369 |
87 |
3.20 |
ДСП45-50-012 Liner P RA 840 |
1123150012 |
50 |
4369 |
87 |
3.20 |
ДСП45-50-042 Liner P EM1 840 |
1123450042 |
50 |
4369 |
87 |
3.70 |
ДСП45-50-003 Liner P 840 |
1123150003 |
50 |
4832 |
97 |
3.20 |
ДСП45-50-013 Liner P RA 840 |
1123150013 |
50 |
4832 |
97 |
3.20 |
ДСП45-50-043 Liner P EM1 840 |
1123450043 |
50 |
4832 |
97 |
3.70 |
ДСП45 Liner для установки в линию |
|||||
ДСП45-20-101 Liner PM 840 |
1123120101 |
20 |
1678 |
84 |
1.50 |
ДСП45-20-102 Liner PM 840 |
1123120102 |
20 |
1743 |
87 |
1.50 |
ДСП45-20-103 Liner PM 840 |
1123120103 |
20 |
1933 |
97 |
1.50 |
ДСП45-40-101 Liner PM 840 |
1123140101 |
40 |
3355 |
84 |
2.60 |
ДСП45-40-102 Liner PM 840 |
1123140102 |
40 |
3487 |
87 |
2.60 |
ДСП45-40-103 Liner PM 840 |
1123140103 |
40 |
3865 |
97 |
2.60 |
ДСП45-50-101 Liner PM 840 |
1123150101 |
50 |
4193 |
84 |
3.40 |
ДСП45-50-102 Liner PM 840 |
1123150102 |
50 |
4369 |
87 |
3.40 |
ДСП45-50-103 Liner PM 840 |
1123150103 |
50 |
4832 |
97 |
3.40 |
ДСП45 для сетей постоянного тока |
|||||
ДСП45-20-051 Liner P LV24 840 |
1123420051 |
20 |
1678 |
84 |
1.35 |
ДСП45-20-052 Liner P LV24 840 |
1123420052 |
20 |
1743 |
87 |
1.35 |
ДСП45-20-053 Liner P LV24 840 |
1123420053 |
20 |
1933 |
97 |
1.35 |
ДСП45-20-061 Liner P LV36 840 |
1123420061 |
20 |
1678 |
84 |
1.35 |
ДСП45-20-062 Liner P LV36 840 |
1123420062 |
20 |
1743 |
87 |
1.35 |
ДСП45-20-063 Liner P LV36 840 |
1123420063 |
20 |
1933 |
97 |
1.35 |
ДСП45-40-051 Liner P LV24 840 |
1123440051 |
40 |
3355 |
84 |
2.50 |
ДСП45-40-052 Liner P LV24 840 |
1123440052 |
40 |
3487 |
87 |
2.50 |
ДСП45-40-053 Liner P LV24 840 |
1123440053 |
40 |
3865 |
97 |
2.50 |
ДСП45 концентрированная КСС 19О |
|||||
ДСП45-20-004 Liner P 750 |
1123520004 |
20 |
2000 |
100 |
1.60 |
ДСП45-30-004 Liner P 750 |
1123530004 |
30 |
3000 |
100 |
2.00 |
ДСП45-40-004 Liner P 750 |
1123540004 |
40 |
4000 |
100 |
2.60 |
ДСП45 глубокая КСС 35О |
|||||
ДСП45-20-006 Liner P 750 |
1123520006 |
20 |
2000 |
100 |
1.60 |
ДСП45-30-006 Liner P 750 |
1123530006 |
30 |
3000 |
100 |
2.00 |
ДСП45-40-006 Liner P 750 |
1123540006 |
40 |
4000 |
100 |
2.60 |
ДСП45 специальная КСС 46+21О |
|||||
ДСП45-20-007 Liner P 750 |
1123520007 |
20 |
2000 |
100 |
1.60 |
ДСП45-30-007 Liner P 750 |
1123530007 |
30 |
3000 |
100 |
2.00 |
ДСП45-40-007 Liner P 750 |
1123540007 |
40 |
4000 |
100 |
2.60 |
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДСП45 Liner HE для индивидуальной установки |
|||||
ДСП45-20-001 Liner P HE 840 |
1123418001 |
18 |
1847 |
100 |
1.65 |
ДСП45-20-021 Liner P HE RD 840 |
1123418021 |
18 |
1847 |
100 |
1.65 |
ДСП45-20-002 Liner P HE 840 |
1123418002 |
18 |
1863 |
100 |
1.65 |
ДСП45-20-022 Liner P HE RD 840 |
1123418022 |
18 |
1863 |
100 |
1.65 |
ДСП45-20-003 Liner P HE 840 |
1123418003 |
18 |
2183 |
117 |
1.65 |
ДСП45-20-023 Liner P HE RD 840 |
1123418023 |
18 |
2183 |
117 |
1.65 |
ДСП45-40-001 Liner P HE 840 |
1123437001 |
37 |
3695 |
100 |
2.80 |
ДСП45-40-021 Liner P HE RD 840 |
1123437021 |
37 |
3695 |
100 |
2.80 |
ДСП45-40-002 Liner P HE 840 |
1123437002 |
37 |
3726 |
100 |
2.80 |
ДСП45-40-022 Liner P HE RD 840 |
1123437022 |
37 |
3726 |
100 |
2.80 |
ДСП45-40-003 Liner P HE 840 |
1123437003 |
37 |
4365 |
117 |
2.80 |
ДСП45-40-023 Liner P HE RD 840 |
1123437023 |
37 |
4365 |
117 |
2.80 |
ДСП45-50-001 Liner P HE 840 |
1123447001 |
47 |
4618 |
100 |
3.60 |
ДСП45-50-021 Liner P HE RD 840 |
1123447021 |
47 |
4618 |
100 |
3.60 |
ДСП45-50-002 Liner P HE 840 |
1123447002 |
47 |
4658 |
100 |
3.60 |
ДСП45-50-022 Liner P HE RD 840 |
1123447022 |
47 |
4658 |
100 |
3.60 |
ДСП45-50-003 Liner P HE 840 |
1123447003 |
47 |
5456 |
117 |
3.60 |
ДСП45-50-023 Liner P HE RD 840 |
1123447023 |
47 |
5456 |
117 |
3.60 |
ДСП45 Liner HE для установки в линию |
|||||
ДСП45-20-101 Liner PM HE 840 |
1123418101 |
18 |
1847 |
100 |
1.60 |
ДСП45-20-102 Liner PM HE 840 |
1123418102 |
18 |
1863 |
100 |
1.60 |
ДСП45-20-103 Liner PM HE 840 |
1123418103 |
18 |
2183 |
117 |
1.60 |
ДСП45-40-101 Liner PM HE 840 |
1123437101 |
37 |
3695 |
100 |
2.70 |
ДСП45-40-102 Liner PM HE 840 |
1123437102 |
37 |
3726 |
100 |
2.70 |
ДСП45-40-103 Liner PM HE 840 |
1123437103 |
37 |
4365 |
117 |
2.70 |
ДСП45-50-101 Liner PM HE 840 |
1123447101 |
47 |
4618 |
100 |
3.50 |
ДСП45-50-102 Liner PM HE 840 |
1123447102 |
47 |
4658 |
100 |
3.50 |
ДСП45-50-103 Liner PM HE 840 |
1123447103 |
47 |
5456 |
117 |
3.50 |
