ДСП49 Blade Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У2 |
Артикул производителя: | ДСП49 Blade |
Мощность: | 19-47 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 2150-5500 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Применение светильников ДСП49 Blade позволяет реализовать общее освещение или создать световой акцент на компактной зоне. Объектам может быть характерна воздушная среда, насыщенная пылью или влагой: цеха, гаражи, мастерские, торговые залы, раздевалки, прачечные, склады.
Доступность накладной установки базовой комплектации расширена подвесным способом, осуществляемым с использованием тросовых подвесов.
Световой поток (2150–5500 лм), излучаемый LED модулем (19, 37, 47 Вт), фокусирует линза. В версиях можно выбрать косинусный, глубокий, концентрированный, специальный тип КСС. Качественные параметры света: нейтральный белый цвет (4000 К) и хорошее качество цветопередачи (Ra80). Цвет света по заявке меняется на оттенок, свойственный цветовой температуре 5000 К. Активное использование потребляемой мощности не менее 98%.
Линза в модификациях осветительного прибора ДСП49 Blade может являться не только оптическим элементом, но и защитным стеклом. В другом варианте – стекло плоское, как и линза, изготовленное из ПММА. Корпус и торцевые крышки – алюминиевые. Герметичный ввод кабеля, уплотняющий элемент в области стекла позволяют обеспечить степень конструктивной защиты IP65. Максимальный вес модели – 3,2 кг.
ОСОБЕННОСТИ ПРОДУКТА
- Функциональный пылевлагозащищенный светильник.
- Эффективность. Высокий КПД светильника. Низкое потребление электроэнергии.
- Возможно изготовление под заказ световых приборов с цветовой температурой 5000К.
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 118 лм/Вт.
конструкция
Корпус | Анодированный алюминий. |
Стекло защитное | ПММА. |
Крышка | Алюминий. |
Линза | ПММА. |
Технические данные | Коэффициент мощности - 0,98. |
Установка | Светильник монтируется на опорную поверхность или подвешивается на трос. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Blade | коммерческое название. |
840 | 8 - индекс цветопередачи Ra: 80; 40 - цветовая температура Тцв: 4000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 - КСС «Д»; 1 - КСС «Г+Д»; 2 - КСС «К+Г»; 3 - КСС «С1»; 4 - КСС «С2». |
Вторая цифра | 0 - базовое исполнение. |
Третья цифра | 3 - плоское стекло; 4 - стекло-линза. |

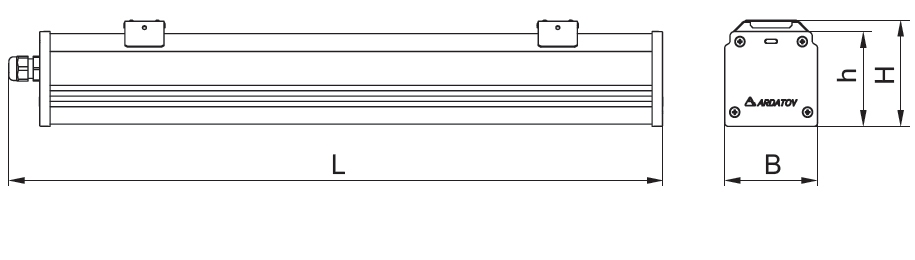

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | h, мм |
ДСП49-20 | 600 | 72 | 80 | 72 |
ДСП49-40 | 1165 | 72 | 80 | 72 |
ДСП49-50 | 1448 | 72 | 80 | 72 |

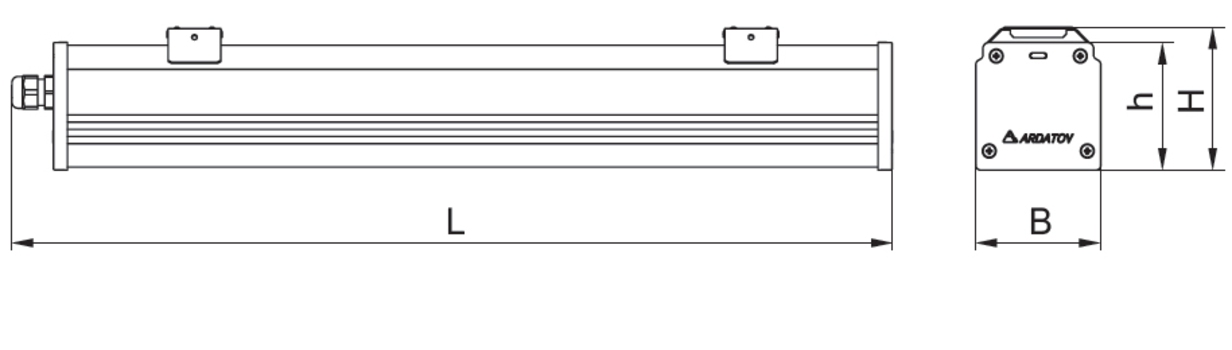

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДСП49-20-003 Blade 840 |
1167420003 |
19 |
2150 |
113 |
1.70 |
ДСП49-20-103 Blade 840 |
1167420103 |
19 |
2180 |
115 |
1.70 |
ДСП49-20-203 Blade 840 |
1167420203 |
19 |
2180 |
115 |
1.70 |
ДСП49-20-303 Blade 840 |
1167420303 |
19 |
2150 |
113 |
1.70 |
ДСП49-20-404 Blade 840 |
1167420404 |
19 |
2150 |
113 |
1.70 |
ДСП49-40-003 Blade 840 |
1167440003 |
37 |
4350 |
118 |
2.70 |
ДСП49-40-103 Blade 840 |
1167440103 |
37 |
4380 |
118 |
2.70 |
ДСП49-40-203 Blade 840 |
1167440203 |
37 |
4380 |
118 |
2.70 |
ДСП49-40-303 Blade 840 |
1167440303 |
37 |
4350 |
118 |
2.70 |
ДСП49-40-404 Blade 840 |
1167440404 |
37 |
4350 |
118 |
2.70 |
ДСП49-50-003 Blade 840 |
1167450003 |
47 |
5400 |
115 |
3.20 |
ДСП49-50-103 Blade 840 |
1167450103 |
47 |
5500 |
117 |
3.20 |
ДСП49-50-203 Blade 840 |
1167450203 |
47 |
5500 |
117 |
3.20 |
ДСП49-50-303 Blade 840 |
1167450303 |
47 |
5400 |
115 |
3.20 |
ДСП49-50-404 Blade 840 |
1167450004 |
47 |
5400 |
115 |
3.20 |
