ДСП65 Tube Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ДСП65 Tube |
Мощность: | 36 Вт |
Индекс цветопередачи: | >80 Ra |
Цветовая температура: | 4000 К |
Световой поток: | 3580-4145 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Область применения осветительных приборов ДСП65 Tube включает объекты промышленного и сельскохозяйственного назначения.
При установке накладным способом используются комплекты клипс. Выбор места установки допускает минимальную отдалённость от рабочей поверхности, поскольку световой поток не сопровождает тепловое воздействие. Расстановка: индивидуальная или в линию.
Работой светильников управляют индивидуально с использованием коммутационного аппарата или дистанционно. Модификации с регулируемым драйвером, управляемым по аналоговому протоколу, обладают возможностью плавного изменения освещённости. Особенностью изделий является возможность использования одного ПРА группой (четыре или две) светодиодных труб. Суммарная мощность образованных на этой базе изделий: 36 Вт (4х9 или 2х18). Световая отдача LED – более 100 лм/Вт, благодаря чему доступный световой поток составляет 3580–4145 лм. Свет белый, цветовосприятие – хорошее (Ra80).
Корпус-труба, изготовленный из полиметилметакрилата, выполняет функцию рассеивателя: прозрачного или матового. Крышки – стеклонаполненный полиамид, в области объединения проложена кремнийорганическая резиновая прокладка. Степень конструктивной защиты – IP65. Драйвер находится в отдельном блоке размером 197х148 мм.
особенности продукта
- Эффективность. Высокий КПД светильника. Низкое потребление электроэнергии.
- Удобство монтажа. Устойчивость к механическим воздействиям. Не требует обслуживания во время эксплуатации.
- Модульная конструкция. Использование одного драйвера для подключения нескольких LED труб.
- Возможно изготовление под заказ световых приборов с цветовой температурой 5000К.
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 115 лм/Вт.
конструкция
Корпус-труба | ПММА. |
Крышки | Армамид серого цвета. |
Уплотнительная прокладка | Кремнийорганическая резина. |
Стандартные принадлежности | Клипса - 4 шт (ДСП65-2х18) и 8 шт (ДСП65-4х9). |
Технические данные | Коэффициент мощности - 0,98. |
Блок драйвера | LxB: 197х148 мм. |
Установка | Крепление на клипсу (код заказа: 5000000003 (комплект 4 шт.). |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Tube | коммерческое название. |
RA | драйвер с управлением по протоколу 1-10В. |
840 | 8 - индекс цветопередачи Ra: 80; 40 - цветовая температура Тцв: 4000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 – индивидуальная установка; 1 – установка в линию. |
Вторая цифра | 0 - базовое исполнение; 1 - регулируемый драйвер 1-10 В. |
Третья цифра (труба) | 1 - матовый; 2 - прозрачный. |

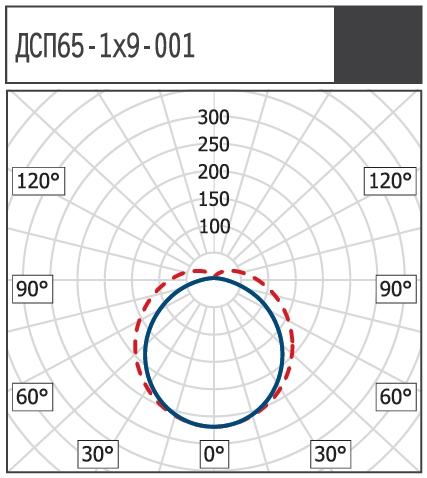

ксс

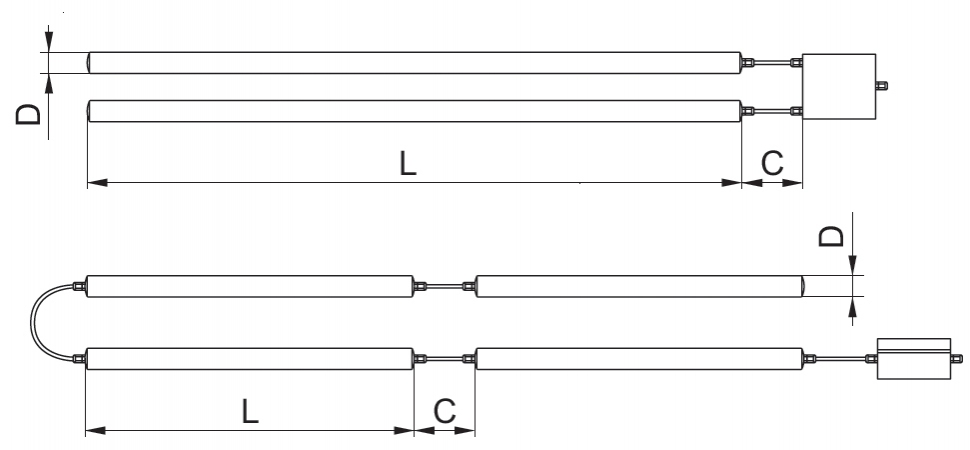

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | D, мм | C, мм |
ДСП65-4х9 | 622 | 38 | 150 |
ДСП65-2х18 | 1214 | 38 | 500 |

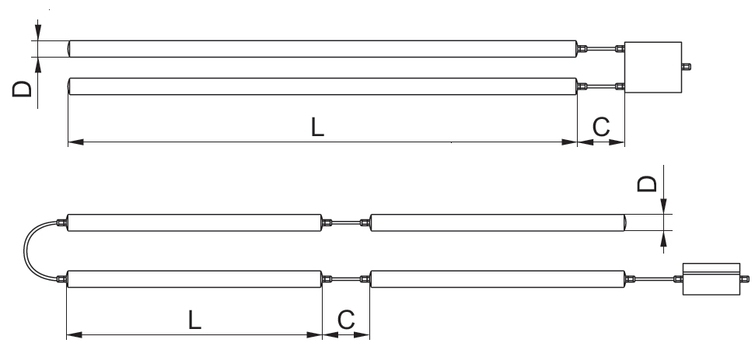

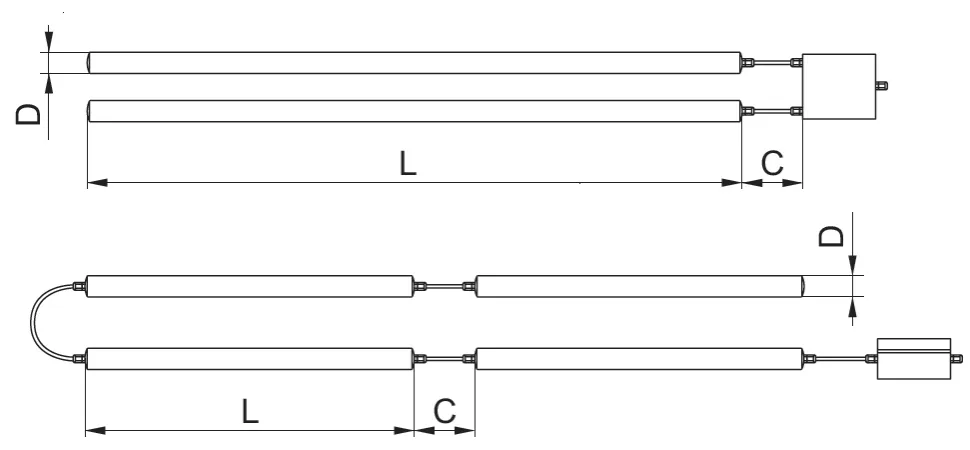

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДСП65-4х9-001 Tube 840 |
1119449001 |
36 |
3580 |
100 |
1.80 |
ДСП65-4х9-002 Tube 840 |
1119449002 |
36 |
4000 |
111 |
1.80 |
В комплект поставки входит 4 LED трубы и драйвер. |
|||||
ДСП65-2х18-002 Tube 840 |
1119422002 | 36 | 4145 | 115 | 1.95 |
В комплект поставки входит 2 LED трубы и драйвер. |
