ЛПО10 Rastr Потолочный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т5, Люминесцентная лампа Т8 |
Цоколь: | G5, G13 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ЛПО10 Rastr |
Мощность: | 14-36 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЛПО10 Rastr применяют в кабинетах и коридорах административных зданий, кафе, фойе кинотеатров, читальных залах, школах, гостиницах, магазинах.
Изделие предполагает установку на несущую потолочную поверхность.
Наличие 2- или 4-ламповых версий: Т5 (14 или 28 Вт) или Т8 (18 или 36 Вт) позволяет поставить акцент на количестве излучаемого света. Качественные параметры ламп Т5, отличаемых компактным форматом, обеспечены применяемым дополнительным оборудованием – ЭПРА. Существует доступность установки его регулируемых версий, позволяющих управлять светом по аналоговому или цифровому протоколу. Данные возможности доступны и для ламп Т8, которые в интересах оптимизации цены и качества могут работать также с ЭмПРА. Наличие в модельном ряду изделий с БАП – основание для безотказности при сбоях в централизованной сети.
V-образная экранирующая решётка формирует защитный угол, минимизирует слепящее действие, повышает КПД. Материал – анодированный зеркальный алюминий. В стальном корпусе оптический элемент удерживают скрытые пружины. Порошковое окрашивание выполнено в белый цвет.
ОСОБЕННОСТИ ПРОДУКТА
- Функциональный классический дизайн.
- Оптическая система с V-образным зеркальным растром обеспечивает высокий КПД.
- Высокая энергоэффективность ЭПРА, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности, минимизация глубины пульсаций.
- Возможность работы в осветительных установках с системами управления освещением.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Решетка | Экранирующая зеркальная из анодированного алюминия. Устанавливается в корпус скрытыми пружинами. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания. |
Установка | Крепление на горизонтальную несущую поверхность. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
PRB | коммерческое название. |
HF | HF - ЭПРА А2. |
RA | ЭПРА А1 с управлением по протоколу 1-10В. |
RD | ЭПРА А1 с управлением по протоколу DALI. |
БАП | наличие блока аварийного питания. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 0 - ЭмПРА; 1 - ЭПРА; 2 - ЭмПРА (PF не менее 0,85); 3 - ЭПРА А2; 4 - ЭПРА А1. |
Третья цифра | 1 - зеркальная решетка. |

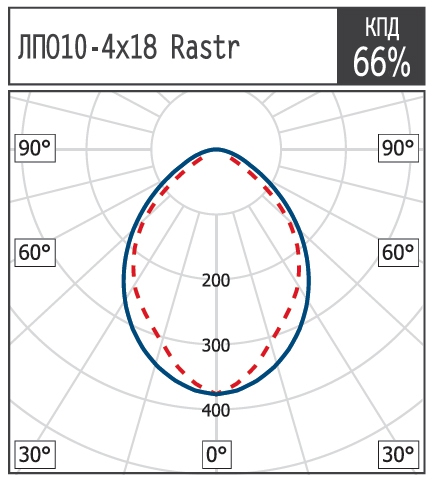

КСС

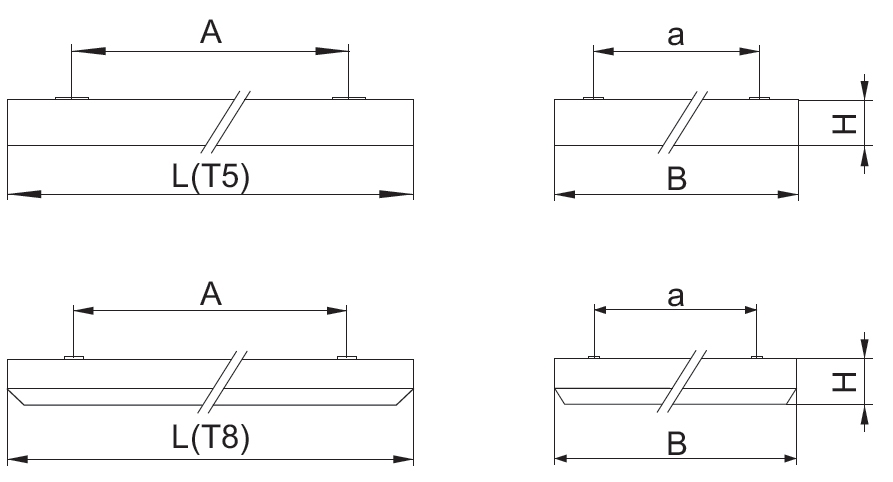

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | Рис | L, мм | B, мм | H, мм | Axa |
ЛПО10-2х28 | 1 | 1193 | 293 | 69 | 750x220 |
ЛПО10-4х14 | 1 | 593 | 593 | 69 | 520x300 |
ЛПО10-4х28 | 1 | 1193 | 593 | 69 | 750x300 |
ЛПО10-2х18 | 1 | 625 | 325 | 75 | 420х220 |
ЛПО10-2х36 | 2 | 1225 | 325 | 75 | 750х220 |
ЛПО10-4х18 | 2 | 625 | 625 | 75 | 520х300 |
ЛПО10-4х36 | 2 | 1225 | 625 | 75 | 750х300 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ЛПО10 Rastr для ЛЛ Т5 G5 |
||
ЛПО10-2х28-031 Rastr HF |
1030228031 |
4.20 |
ЛПО10-2х28-031 Rastr HF БАП |
1030228081 |
5.20 |
ЛПО10-4х14-031 Rastr HF |
1030414031 |
3.90 |
ЛПО10-4х14-041 Rastr |
1030414041 |
4.10 |
ЛПО10-4х14-031 Rastr HF БАП |
1030414081 |
4.90 |
ЛПО10-4х14-041 Rastr БАП |
1030414091 |
5.10 |
ЛПО10-4х28-031 Rastr HF |
1030428031 |
7.30 |
ЛПО10-4х28-041 Rastr |
1030428041 |
7.30 |
ЛПО10-4х28-031 Rastr HF БАП |
1030428081 |
8.30 |
ЛПО10-4х28-041 Rastr БАП |
1030428091 |
8.30 |
Наименование |
Код |
Масса, кг |
ЛПО10 Rastr для ЛЛ Т8 G13 |
||
ЛПО10-2х18-001 Rastr |
1030218001 |
1.90 |
ЛПО10-2х18-011 Rastr |
1030218011 |
1.60 |
ЛПО10-2х18-021 Rastr |
1030218021 |
1.90 |
ЛПО10-2х18-031 Rastr HF |
1030218031 |
1.60 |
ЛПО10-2х18-041 Rastr |
1030218041 |
1.80 |
ЛПО10-2х36-001 Rastr |
1030236001 |
3.50 |
ЛПО10-2х36-011 Rastr |
1030236011 |
2.50 |
ЛПО10-2х36-021 Rastr |
1030236021 |
3.50 |
ЛПО10-2х36-031 Rastr HF |
1030236031 |
2.50 |
ЛПО10-2х36-041 Rastr |
1030236041 |
3.50 |
ЛПО10-2х36-001 Rastr БАП |
1030236051 |
4.50 |
ЛПО10-2х36-011 Rastr БАП |
1030236061 |
3.50 |
ЛПО10-2х36-021 Rastr БАП |
1030236071 |
4.50 |
ЛПО10-2х36-031 Rastr HF БАП |
1030236081 |
3.50 |
ЛПО10-2х36-041 Rastr БАП |
1030236091 |
4.50 |
ЛПО10-4х18-001 Rastr |
1030418001 |
3.50 |
ЛПО10-4х18-011 Rastr |
1030418011 |
2.70 |
ЛПО10-4х18-021 Rastr |
1030418021 |
3.50 |
ЛПО10-4х18-031 Rastr HF |
1030418031 |
2.70 |
ЛПО10-4х18-041 Rastr |
1030418041 |
2.90 |
ЛПО10-4х18-001 Rastr БАП |
1030418051 |
4.50 |
ЛПО10-4х18-011 Rastr БАП |
1030418061 |
3.70 |
ЛПО10-4х18-021 Rastr БАП |
1030418071 |
4.50 |
ЛПО10-4х18-031 Rastr HF БАП |
1030418081 |
3.70 |
ЛПО10-4х18-041 Rastr БАП |
1030418091 |
5.50 |
ЛПО10-4х36-001 Rastr |
1030436001 |
5.98 |
ЛПО10-4х36-011 Rastr |
1030436011 |
4.05 |
ЛПО10-4х36-021 Rastr |
1030436021 |
5.98 |
ЛПО10-4х36-031 Rastr HF |
1030436031 |
4.05 |
ЛПО10-4х36-041 Rastr |
1030436041 |
4.25 |
ЛПО10-4х36-001 Rastr БАП |
1030436051 |
6.98 |
ЛПО10-4х36-011 Rastr БАП |
1030436061 |
5.05 |
ЛПО10-4х36-021 Rastr БАП |
1030436071 |
6.98 |
ЛПО10-4х36-031 Rastr HF БАП |
1030436081 |
5.05 |
ЛПО10-4х36-041 Rastr БАП |
1030436091 |
5.25 |
