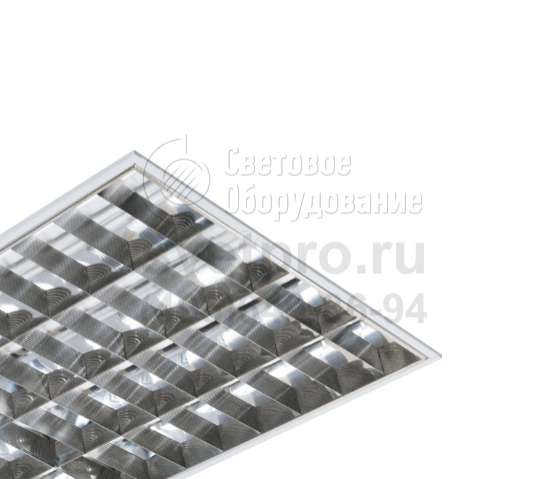

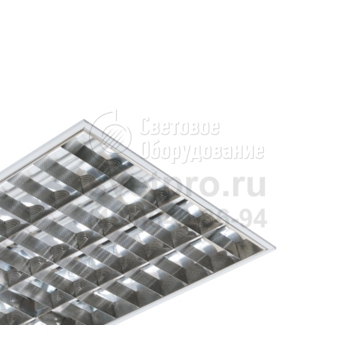

ЛВО07 PRB Встраиваемый светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т8, Люминесцентная лампа Т5 |
Цоколь: | G5, G13 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ЛВО07 PRB |
Мощность: | 14-36 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Светильники ЛВО07 PRB применяют в больницах, школах, офисах, магазинах, административных кабинетах.
Модель встраивается в секции, образованные монтажным профилем, применяемым при установке потолков Армстронг и Грильято. При установке в технические вырезы подшивных гипсокартонных потолков применяются комплекты скоб (аксессуар).
Различные требования к качеству света, оптимальное сочетание её с ценой реализуется наличием модификаций с электронным ПРА, поддерживающим работу ламп Т5 (14 и 28 Вт) и Т8 (18 и 36 Вт). В отношении Т8 применяется также ЭмПРА. Часть осветительных приборов дополнена блоком аварийного питания. Время независимой работы от блока – три часа. В создании комфортного светового потока участвует параболическая зеркальная решётка, способствующая равномерному светораспределению и формированию защитного угла.
Внешняя привлекательность модели ЛВО07 PRB обусловлена нанесением на стальной корпус белого порошкового покрытия. Зеркальные части алюминиевой решётки вносят контрастный эффект. Наличие оптического элемента способствует защите ламп и надёжности их удержания, не допуская выпадения. Конструктивный элемент зафиксирован в корпусе скрытыми пружинами.
ОСОБЕННОСТИ ПРОДУКТА
- Функциональный классический дизайн.
- Высокая энергоэффективность ЭПРА А1, А2, встроенный корректор обеспечивает малые потери, высокий коэффициент мощности, минимизация глубины пульсаций.
- Возможность работы в осветительных установках с системами управления освещением.
- Безопасноcть. Версии с блоком аварийного питания (3 часа).
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Решетка | Параболическая зеркальная из анодированного алюминия. Устанавливается в корпус скрытыми пружинами. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания. |
Установка | Встраивается в подвесные потолки типа “Армстронг” (600х600 мм). Устанавливается в потолки “Грильято” (модели с индексом GR). Устанавливается в подшивные потолки (заказывается дополнительно: скоба). |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
PRB | коммерческое название. |
HF | HF - ЭПРА А2. |
RA | ЭПРА А1 с управлением по протоколу 1-10В. |
RD | ЭПРА А1 с управлением по протоколу DALI. |
БАП | наличие блока аварийного питания. |
GR | для потолков «Грильято». |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 2 - ЭмПРА (PF не менее 0,85); 3 - ЭПРА А2; 4 - ЭПРА А1. |
Третья цифра | 1 - зеркальная параболическая решетка. |

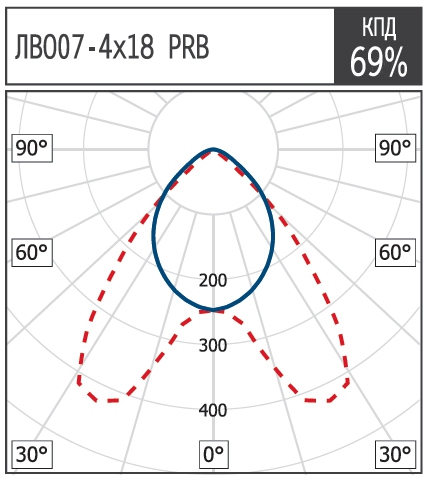

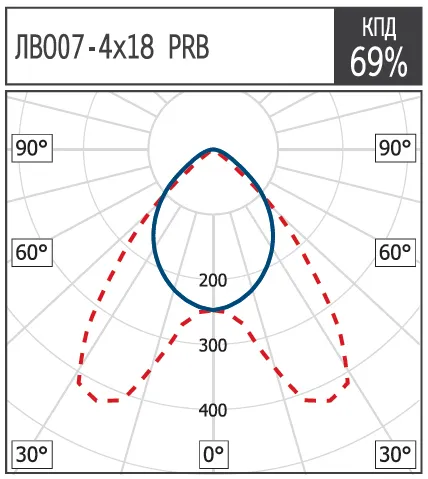

КСС

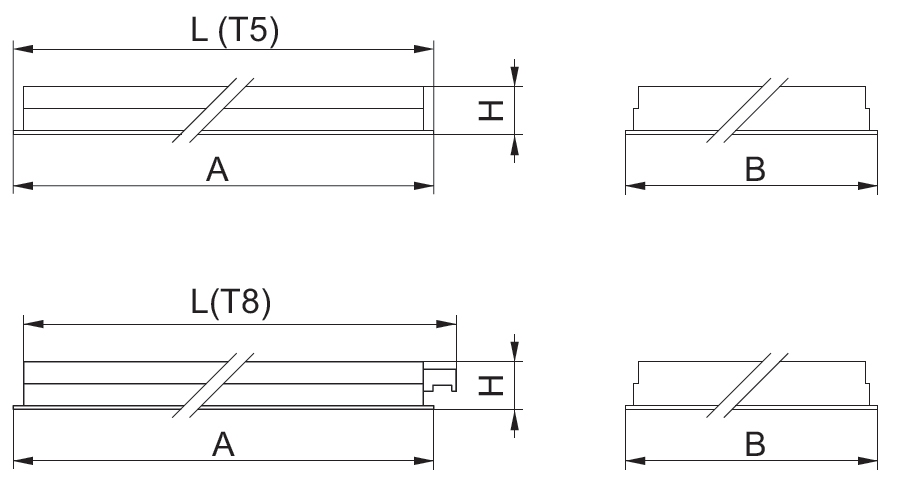

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | Рис | L, мм | B, мм | H, мм | Axa (A) |
ЛВО07-2х14 | 1 | 595 | 295 | 90 | 595x295 |
ЛВО07-2х28 | 1 | 1195 | 295 | 90 | 1195x295 |
ЛВО07-4х14 | 1 | 595 | 595 | 90 | 595x595 |
ЛВО07-4х28 | 1 | 1195 | 595 | 90 | 1195x595 |
ЛВО07-2х18 | 2 | 629 | 295 | 95 | 595х295 |
ЛВО07-2х36 | 2 | 1239 | 295 | 95 | 1195х295 |
ЛВО07-4х18 | 2 | 629 | 595 | 95 | 595х595 |
ЛВО07-4х36 | 2 | 1239 | 595 | 95 | 1195х595 |
ЛВО07-2х14 GR | 1 | 590 | 290 | 90 | 590 |
ЛВО07-2х28 GR | 1 | 1190 | 290 | 90 | 1190 |
ЛВО07-4х14 GR | 1 | 590 | 590 | 90 | 590 |
ЛВО07-4х28 GR | 1 | 1190 | 590 | 90 | 1190 |
ЛВО07-2х18 GR | 2 | 629 | 290 | 105 | 590 |
ЛВО07-2х36 GR | 2 | 1239 | 290 | 105 | 1190 |
ЛВО07-4х18 GR | 2 | 629 | 590 | 105 | 590 |
ЛВО07-4х36 GR | 2 | 1239 | 590 | 105 | 1190 |

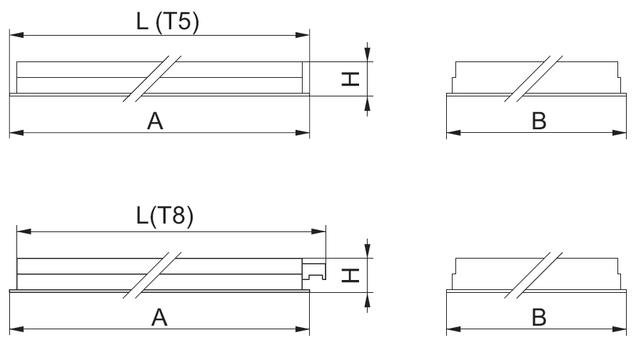

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ЛВО07 PRB для ЛЛ Т5 G5 |
||
ЛВО07-2х14-031 PRB HF |
1076214031 |
2.30 |
ЛВО07-2х14-041 PRB |
1076214041 |
2.30 |
ЛВО07-2х28-031 PRB HF |
1076228031 |
4.50 |
ЛВО07-2х28-041 PRB |
1076228041 |
4.50 |
ЛВО07-4х14-031 PRB HF |
1076414031 |
3.50 |
ЛВО07-4х14-041 PRB |
1076414041 |
3.50 |
ЛВО07-4х14-031 PRB HF БАП |
1076414081 |
4.50 |
ЛВО07-4х14-041 PRB БАП |
1076414091 |
4.50 |
ЛВО07-4х28-031 PRB HF |
1076428031 |
5.90 |
ЛВО07-4х28-041 PRB |
1076428041 |
5.90 |
Наименование |
Код |
Масса, кг |
ЛВО07 PRB для ЛЛ Т5 G5 для потолков "Грильято" |
||
ЛВО07-2х14-031 PRB GR HF |
1127214031 |
2.30 |
ЛВО07-2х14-041 PRB GR |
1127214041 |
2.30 |
ЛВО07-2х28-031 PRB GR HF |
1127228031 |
4.50 |
ЛВО07-2х28-041 PRB GR |
1127228041 |
4.50 |
ЛВО07-4х14-031 PRB GR HF |
1127414031 |
3.50 |
ЛВО07-4х14-041 PRB GR |
1127414041 |
3.50 |
ЛВО07-4х14-031 PRB GR HF БАП |
1127414081 |
4.50 |
ЛВО07-4х14-041 PRB GR БАП |
1127414091 |
4.50 |
ЛВО07-4х28-031 PRB GR HF |
1127428031 |
5.90 |
ЛВО07-4х28-041 PRB GR |
1127428041 |
5.90 |
Наименование |
Код |
Масса, кг |
ЛВО07 PRB для ЛЛ Т8 G13 |
||
ЛВО07-2х18-021 PRB |
1076218021 |
2.37 |
ЛВО07-2х18-031 PRB HF |
1076218031 |
2.02 |
ЛВО07-2х18-041 PRB |
1076218041 |
2.17 |
ЛВО07-2х36-021 PRB |
1076236021 |
4.31 |
ЛВО07-2х36-031 PRB HF |
1076236031 |
3.41 |
ЛВО07-2х36-041 PRB |
1076236041 |
3.56 |
ЛВО07-2х36-021 PRB БАП |
1076236071 |
5.31 |
ЛВО07-2х36-031 PRB HF БАП |
1076236081 |
4.41 |
ЛВО07-2х36-041 PRB БАП |
1076236091 |
4.56 |
ЛВО07-4х18-021 PRB |
1076418021 |
4.31 |
ЛВО07-4х18-031 PRB HF |
1076418031 |
3.41 |
ЛВО07-4х18-041 PRB |
1076418041 |
3.56 |
ЛВО07-4х18-021 PRB БАП |
1076418071 |
5.31 |
ЛВО07-4х18-031 PRB HF БАП |
1076418081 |
4.41 |
ЛВО07-4х18-041 PRB БАП |
1076418091 |
4.56 |
ЛВО07-4х36-021 PRB |
1076436021 |
7.66 |
ЛВО07-4х36-031 PRB HF |
1076436031 |
5.71 |
ЛВО07-4х36-041 PRB |
1076436041 |
5.86 |
ЛВО07-4х36-021 PRB БАП |
1076436071 |
8.66 |
ЛВО07-4х36-031 PRB HF БАП |
1076436081 |
6.71 |
ЛВО07-4х36-041 PRB БАП |
1076436091 |
6.86 |
Наименование | Код | Масса, кг |
ЛВО07 PRB для ЛЛ Т8 G13 для потолков "Грильято" | ||
ЛВО07-2х18-021 BPR GR |
1127218021 |
2.60 |
ЛВО07-2х18-031 BPR GR HF |
1127218031 |
2.20 |
ЛВО07-2х18-041 BPR GR |
1127218041 |
2.20 |
ЛВО07-2х36-021 BPR GR |
1127236021 |
4.50 |
ЛВО07-2х36-031 BPR GR HF |
1127236031 |
3.60 |
ЛВО07-2х36-041 BPR GR |
1127236041 |
3.60 |
ЛВО07-2х36-021 BPR GR БАП |
1127236071 |
5.50 |
ЛВО07-2х36-031 BPR GR HF БАП |
1127236081 |
4.60 |
ЛВО07-2х36-041 BPR GR БАП |
1127236091 |
4.60 |
ЛВО07-4х18-021 BPR GR |
1127418021 |
4.30 |
ЛВО07-4х18-031 BPR GR HF |
1127418031 |
3.60 |
ЛВО07-4х18-041 BPR GR |
1127418041 |
3.60 |
ЛВО07-4х18-021 BPR GR БАП |
1127418071 |
5.30 |
ЛВО07-4х18-031 BPR GR HF БАП |
1127418081 |
4.60 |
ЛВО07-4х18-041 BPR GR БАП |
1127418091 |
4.60 |
ЛВО07-4х36-021 BPR GR |
1127436021 |
7.90 |
ЛВО07-4х36-031 BPR GR HF |
1127436031 |
5.90 |
ЛВО07-4х36-041 BPR GR |
1127436041 |
5.90 |
ЛВО07-4х36-021 BPR GR БАП |
1127436071 |
8.90 |
ЛВО07-4х36-031 BPR GR HF БАП |
1127436081 |
6.90 |
ЛВО07-4х36-041 BPR GR БАП |
1127436091 |
6.90 |
