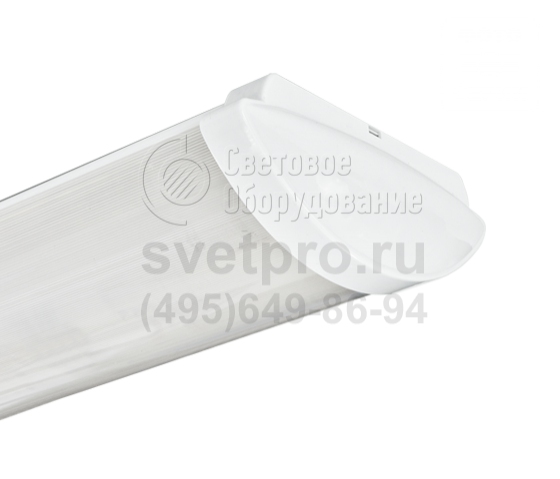

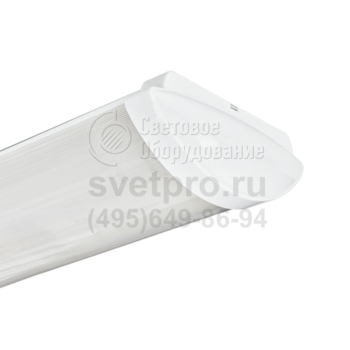

ЛПО46 Luxe Потолочный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т8, Люминесцентная лампа Т5 |
Цоколь: | G13, G5 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ЛПО46 Luxe |
Мощность: | 18-58 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЛПО46 Luxe освещают административные и офисные помещения, гостиницы, магазины, столовые.
Изделие закрепляется на поверхность потолочной конструкции.
Трубчатые люминесцентные лампы (Т5 и Т8), устанавливаемые в светильники, имеют мощность от 14 до 58 Вт. Габаритный формат при этом зависим от количества ламп: одна, две, четыре. На вес изделия, качество света и длительность работы ламп влияет тип дополнительного оборудования: ЭмПРА (ЭПРА) и БАП. Нестандартен подход к выбору оптического элемента. Применён не только призматический прозрачный и опаловый поликарбонат, но и комбинированная версия.
Конфигурацию светильников видоизменяет форма торцевых крышек: плоских и овальных. Эти белые поликарбонатные конструктивные части зафиксированы на стальном основании защёлками. Защёлкнут по контуру и рассеиватель. Способ объединения обеспечивает степень защиты IP20. Наличие в составе изделия блока аварийного питания позволяет сочетать функцию основного и аварийного освещения.
ОСОБЕННОСТИ ПРОДУКТА
- Функциональный классический дизайн.
- Высокая энергоэффективность ЭПРА, малые потери, встроенный корректор обеспечивает высокий коэффициент мощности, минимизация глубины пульсаций.
- Возможность работы в осветительных установках с системами управления освещением.
- Долговечный рассеиватель сохраняет коэффициент пропускания в течение всего срока службы.
- Комфорт. Использование комбинированного рассеивателя обеспечивает равномерную освещенность, оптимизирует КСС, расширяет возможности применения.
конструкция
Основание | Листовая сталь, окрашено белой порошковой краской. |
Рассеиватель | Поликарбонат с призматическими элементами (опаловый или прозрачный). Изготовлен методом экструдирования. Защелкивается в металлическое основание по всей длине светильника. Для 4-х ламповых моделей: Поликарбонат с призматическими элементами по краям и сотовыми призматическими в центре. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания. |
Крышки | Поликарбонат белого цвета. Крепятся к основанию с помощью защелок. |
Установка | Устанавливается на несущую поверхность. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Luxe | коммерческое название. |
Luxe Line | коммерческое название. для соединения в линию. |
HF | HF - ЭПРА А2. |
RA | ЭПРА А1 с управлением по протоколу 1-10В. |
RD | ЭПРА А1 с управлением по протоколу DALI. |
БАП | наличие блока аварийного питания. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Первая цифра | 0 - плоская торцевая крышка; 6 - овальная торцевая крышка; 9 - рассеиватель из поликарбоната. |
Вторая цифра | 0 - ЭмПРА (PF не менее 0,85); 1 - ЭПРА А2. |
Третья цифра (рассеиватель) | 3 - опаловый; 4 - прозрачный. Для 2-х ламповых моделей: 6Х3 - опаловый с прозрачными краями; 6Х4 - прозрачный с опаловыми краями. Для 4-х ламповых моделей: 6 - комбинированный. |

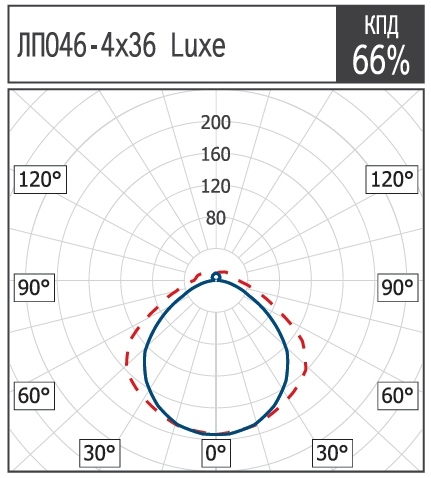

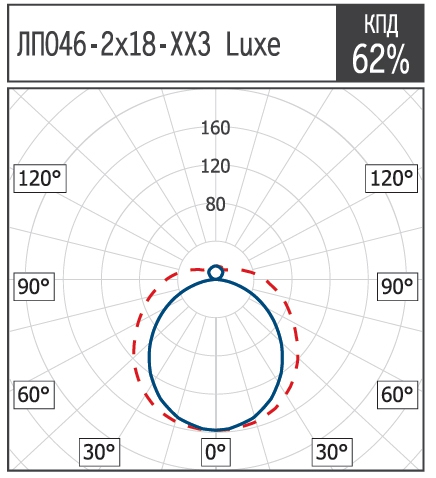

КСС

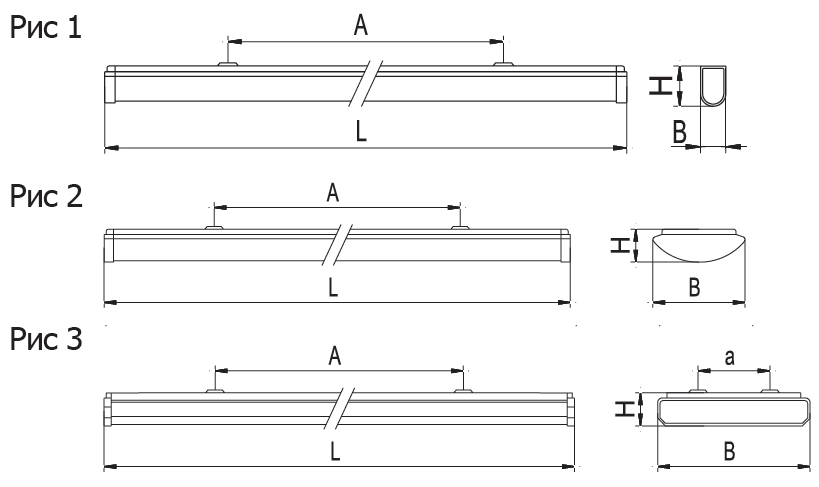

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | Рис | L, мм | B, мм | H, мм | Аха (A), мм |
ЛПО46-1x18 Luxe | 1 | 640 | 44 | 76 | 450 |
ЛПО46-1x36 Luxe | 1 | 1250 | 44 | 76 | 600 |
ЛПО46-1x58 Luxe | 1 | 1550 | 44 | 76 | 750 |
ЛПО46-2x14/24 Luxe | 2 | 603 | 191 | 72 | 460 |
ЛПО46-2x21/39 Luxe | 2 | 903 | 191 | 72 | 600 |
ЛПО46-2x28/54 Luxe | 2 | 1203 | 191 | 72 | 600 |
ЛПО46-2x35/49 Luxe | 2 | 1503 | 191 | 72 | 900 |
ЛПО46-2x18-0XX Luxe | 2 | 625 | 191 | 72 | 450 |
ЛПО46-2x36-0XX Luxe | 2 | 1235 | 191 | 72 | 600 |
ЛПО46-2x58-0XX Luxe | 2 | 1535 | 191 | 72 | 750 |
ЛПО46-2x18-6XX Luxe | 2 | 650 | 191 | 72 | 450 |
ЛПО46-2x36-6XX Luxe | 2 | 1260 | 191 | 72 | 600 |
ЛПО46-2x58-6XX Luxe | 2 | 1560 | 191 | 72 | 750 |
ЛПО46-4x18 Luxe | 3 | 645 | 329 | 68 | 450x150 |
ЛПО46-4x36 Luxe | 3 | 1255 | 329 | 68 | 600x150 |
ЛПО46-4x58 Luxe | 3 | 1555 | 329 | 68 | 750x150 |

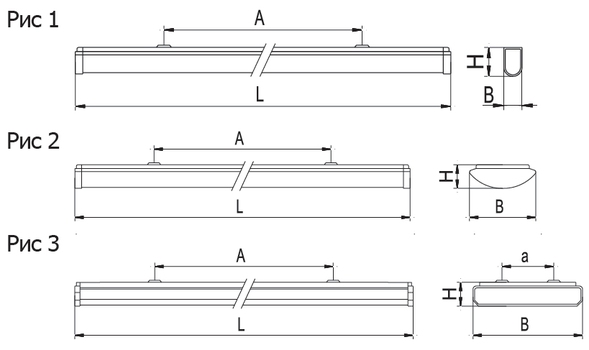

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ЛПО46 Luxe для ЛЛ Т8 G13 с плоской торцевой крышкой |
||
ЛПО46-1x18-003 Luxe |
1056118003 |
1.10 |
ЛПО46-1x18-004 Luxe |
1056118004 |
1.10 |
ЛПО46-1x18-013 Luxe HF |
1056118013 |
0.90 |
ЛПО46-1x18-014 Luxe HF |
1056118014 |
0.90 |
ЛПО46-1x36-003 Luxe |
1056136003 |
1.80 |
ЛПО46-1x36-004 Luxe |
1056136004 |
1.80 |
ЛПО46-1x36-013 Luxe HF |
1056136013 |
1.40 |
ЛПО46-1x36-014 Luxe HF |
1056136014 |
1.40 |
ЛПО46-1x36-003 Luxe БАП |
1056136053 |
2.80 |
ЛПО46-1x36-004 Luxe БАП |
1056136054 |
2.80 |
ЛПО46-1x36-013 Luxe HF БАП |
1056136063 |
2.40 |
ЛПО46-1x36-014 Luxe HF БАП |
1056136064 |
2.40 |
ЛПО46-1x58-003 Luxe |
1056158003 |
2.20 |
ЛПО46-1x58-004 Luxe |
1056158004 |
2.20 |
ЛПО46-1x58-013 Luxe HF |
1056158013 |
1.70 |
ЛПО46-1x58-014 Luxe HF |
1056158014 |
1.70 |
ЛПО46-1x58-003 Luxe БАП |
1056158053 |
3.20 |
ЛПО46-1x58-004 Luxe БАП |
1056158054 |
3.20 |
ЛПО46-1x58-013 Luxe HF БАП |
1056158063 |
2.70 |
ЛПО46-1x58-014 Luxe HF БАП |
1056158064 |
2.70 |
Наименование |
Код |
Масса, кг |
ЛПО46 Luxe для ЛЛ Т8 G13 с овальной торцевой крышкой |
||
ЛПО46-1x18-603 Luxe |
1056118603 |
1.10 |
ЛПО46-1x18-604 Luxe |
1056118604 |
1.10 |
ЛПО46-1x18-613 Luxe HF |
1056118613 |
0.90 |
ЛПО46-1x18-614 Luxe HF |
1056118614 |
0.90 |
ЛПО46-1x36-603 Luxe |
1056136603 |
1.80 |
ЛПО46-1x36-604 Luxe |
1056136604 |
1.80 |
ЛПО46-1x36-613 Luxe HF |
1056136613 |
1.40 |
ЛПО46-1x36-614 Luxe HF |
1056136614 |
1.40 |
ЛПО46-1x36-603 Luxe БАП |
1056136653 |
2.80 |
ЛПО46-1x36-604 Luxe БАП |
1056136654 |
2.80 |
ЛПО46-1x36-613 Luxe HF БАП |
1056136663 |
2.40 |
ЛПО46-1x36-614 Luxe HF БАП |
1056136664 |
2.40 |
ЛПО46-1x58-603 Luxe |
1056158603 |
2.20 |
ЛПО46-1x58-604 Luxe |
1056158604 |
2.20 |
ЛПО46-1x58-613 Luxe HF |
1056158613 |
1.70 |
ЛПО46-1x58-614 Luxe HF |
1056158614 |
1.70 |
ЛПО46-1x58-603 Luxe БАП |
1056158653 |
3.20 |
ЛПО46-1x58-604 Luxe БАП |
1056158654 |
3.20 |
ЛПО46-1x58-613 Luxe HF БАП |
1056158663 |
2.70 |
ЛПО46-1x58-614 Luxe HF БАП |
1056158664 |
2.70 |
Наименование |
Код | Масса, кг |
ЛПО46 Luxe для ЛЛ Т5 G5 с плоской торцевой крышкой |
||
ЛПО46-2x14-013 Luxe HF |
1056214013 |
1.50 |
ЛПО46-2x14-014 Luxe HF |
1056214014 |
1.50 |
ЛПО46-2x21-013 Luxe HF |
1056221013 |
1.73 |
ЛПО46-2x21-014 Luxe HF |
1056221014 |
1.73 |
ЛПО46-2x24-013 Luxe HF |
1056224013 |
1.50 |
ЛПО46-2x24-014 Luxe HF |
1056224014 |
1.50 |
ЛПО46-2x24-013 Luxe HF БАП |
1056224083 |
2.50 |
ЛПО46-2x24-014 Luxe HF БАП |
1056224094 |
2.50 |
ЛПО46-2x28-013 Luxe HF |
1056228013 |
2.00 |
ЛПО46-2x28-014 Luxe HF |
1056228014 |
2.00 |
ЛПО46-2x35-013 Luxe HF |
1056235013 |
2.70 |
ЛПО46-2x35-014 Luxe HF |
1056235014 |
2.70 |
ЛПО46-2x35-013 Luxe HF БАП |
1056235083 |
3.70 |
ЛПО46-2x35-014 Luxe HF БАП |
1056235094 |
3.70 |
ЛПО46-2x39-013 Luxe HF |
1056239013 |
1.73 |
ЛПО46-2x39-014 Luxe HF |
1056239014 |
1.73 |
ЛПО46-2x49-013 Luxe HF |
1056249013 |
2.70 |
ЛПО46-2x49-014 Luxe HF |
1056249014 |
2.70 |
ЛПО46-2x49-013 Luxe HF БАП |
1056249083 |
3.70 |
ЛПО46-2x49-014 Luxe HF БАП |
1056249094 |
3.70 |
ЛПО46-2x54-013 Luxe HF |
1056254013 |
2.00 |
ЛПО46-2x54-014 Luxe HF |
1056254014 |
2.00 |
ЛПО46-2x54-013 Luxe HF БАП |
1056254083 |
3.00 |
ЛПО46-2x54-014 Luxe HF БАП |
1056254094 |
3.00 |
ЛПО46 Luxe для ЛЛ Т5 G5 с овальной торцевой крышкой |
||
ЛПО46-2x14-613 Luxe HF |
1056214613 |
1.50 |
ЛПО46-2x14-614 Luxe HF |
1056214614 |
1.50 |
ЛПО46-2x21-613 Luxe HF |
1056221613 |
1.73 |
ЛПО46-2x21-614 Luxe HF |
1056221614 |
1.73 |
ЛПО46-2x24-613 Luxe HF |
1056224613 |
1.50 |
ЛПО46-2x24-614 Luxe HF |
1056224614 |
1.50 |
ЛПО46-2x24-613 Luxe HF БАП |
1056224683 |
2.50 |
ЛПО46-2x24-614 Luxe HF БАП |
1056224694 |
2.50 |
ЛПО46-2x28-613 Luxe HF |
1056228613 |
2.00 |
ЛПО46-2x28-614 Luxe HF |
1056228614 |
2.00 |
ЛПО46-2x35-613 Luxe HF |
1056235613 |
2.70 |
ЛПО46-2x35-614 Luxe HF |
1056235614 |
2.70 |
ЛПО46-2x35-613 Luxe HF БАП |
1056235683 |
3.70 |
ЛПО46-2x35-614 Luxe HF БАП |
1056235694 |
3.70 |
ЛПО46-2x39-613 Luxe HF |
1056239613 |
1.73 |
ЛПО46-2x39-614 Luxe HF |
1056239614 |
1.73 |
ЛПО46-2x49-613 Luxe HF |
1056249613 |
2.70 |
ЛПО46-2x49-614 Luxe HF |
1056249614 |
2.70 |
ЛПО46-2x49-613 Luxe HF БАП |
1056249683 |
3.70 |
ЛПО46-2x49-614 Luxe HF БАП |
1056249694 |
3.70 |
ЛПО46-2x54-613 Luxe HF |
1056254613 |
2.00 |
ЛПО46-2x54-614 Luxe HF |
1056254614 |
2.00 |
ЛПО46-2x54-613 Luxe HF БАП |
1056254683 |
3.00 |
ЛПО46-2x54-614 Luxe HF БАП |
1056254694 |
3.00 |
Наименование |
Код | Масса, кг |
ЛПО46 Luxe для ЛЛ Т8 G13 с плоской торцевой крышкой |
||
ЛПО46-2x18-003 Luxe |
1056218003 |
1.60 |
ЛПО46-2x18-004 Luxe |
1056218004 |
1.60 |
ЛПО46-2x18-013 Luxe HF |
1056218013 |
1.40 |
ЛПО46-2x18-014 Luxe HF |
1056218014 |
1.40 |
ЛПО46-2x36-003 Luxe |
1056236003 |
3.00 |
ЛПО46-2x36-004 Luxe |
1056236004 |
3.00 |
ЛПО46-2x36-013 Luxe HF |
1056236013 |
2.10 |
ЛПО46-2x36-014 Luxe HF |
1056236014 |
2.10 |
ЛПО46-2x36-003 Luxe БАП |
1056236053 |
4.00 |
ЛПО46-2x36-004 Luxe БАП |
1056236054 |
4.00 |
ЛПО46-2x36-013 Luxe HF БАП |
1056236063 |
3.10 |
ЛПО46-2x36-014 Luxe HF БАП |
1056236064 |
3.10 |
ЛПО46-2x58-003 Luxe |
1056258003 |
4.20 |
ЛПО46-2x58-004 Luxe |
1056258004 |
4.20 |
ЛПО46-2x58-013 Luxe HF |
1056258013 |
3.40 |
ЛПО46-2x58-014 Luxe HF |
1056258014 |
3.40 |
ЛПО46-2x58-003 Luxe БАП |
1056258053 |
5.20 |
ЛПО46-2x58-004 Luxe БАП |
1056258054 |
5.20 |
ЛПО46-2x58-013 Luxe HF БАП |
1056258063 |
4.40 |
ЛПО46-2x58-014 Luxe HF БАП |
1056258064 |
4.40 |
ЛПО46 Luxe для ЛЛ Т8 G13 с овальной торцевой крышкой |
||
ЛПО46-2x18-603 Luxe |
1056218603 |
1.60 |
ЛПО46-2x18-604 Luxe |
1056218604 |
1.60 |
ЛПО46-2x18-613 Luxe HF |
1056218613 |
1.30 |
ЛПО46-2x18-614 Luxe HF |
1056218614 |
1.30 |
ЛПО46-2x36-603 Luxe |
1056236603 |
3.00 |
ЛПО46-2x36-604 Luxe |
1056236604 |
3.00 |
ЛПО46-2x36-613 Luxe HF |
1056236613 |
2.60 |
ЛПО46-2x36-614 Luxe HF |
1056236614 |
2.60 |
ЛПО46-2x36-603 Luxe БАП |
1056236653 |
4.00 |
ЛПО46-2x36-604 Luxe БАП |
1056236654 |
4.00 |
ЛПО46-2x36-613 Luxe HF БАП |
1056236663 |
3.60 |
ЛПО46-2x36-614 Luxe HF БАП |
1056236664 |
3.60 |
ЛПО46-2x58-603 Luxe |
1056258603 |
4.20 |
ЛПО46-2x58-604 Luxe |
1056258604 |
4.20 |
ЛПО46-2x58-613 Luxe HF |
1056258613 |
3.70 |
ЛПО46-2x58-614 Luxe HF |
1056258614 |
3.70 |
ЛПО46-2x58-603 Luxe БАП |
1056258653 |
5.20 |
ЛПО46-2x58-604 Luxe БАП |
1056258654 |
5.20 |
ЛПО46-2x58-613 Luxe HF БАП |
1056258663 |
4.70 |
ЛПО46-2x58-614 Luxe HF БАП |
1056258664 |
4.70 |
Наименование |
Код |
Масса, кг |
ЛПО46 Luxe для ЛЛ Т8 G13 |
||
ЛПО46-4x18-906 Luxe |
1046418906 |
3.10 |
ЛПО46-4x18-916 Luxe HF |
1046418916 |
2.30 |
ЛПО46-4x18-906 Luxe БАП |
1046418956 |
4.10 |
ЛПО46-4x18-916 Luxe HF БАП |
1046418966 |
3.30 |
ЛПО46-4x36-906 Luxe |
1046436906 |
5.50 |
ЛПО46-4x36-916 Luxe HF |
1046436916 |
4.50 |
ЛПО46-4x36-906 Luxe БАП |
1046436956 |
6.50 |
ЛПО46-4x36-916 Luxe HF БАП |
1046436966 |
5.50 |
ЛПО46-4x58-906 Luxe |
1046458906 |
7.00 |
ЛПО46-4x58-916 Luxe HF |
1046458916 |
5.20 |
ЛПО46-4x58-906 Luxe БАП |
1046458956 |
8.00 |
ЛПО46-4x58-916 Luxe HF БАП |
1046458966 |
6.20 |
