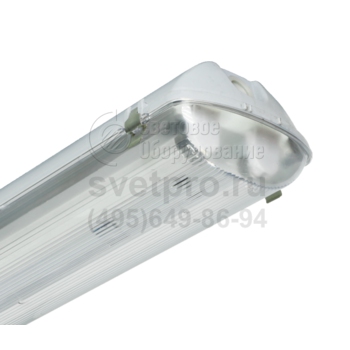

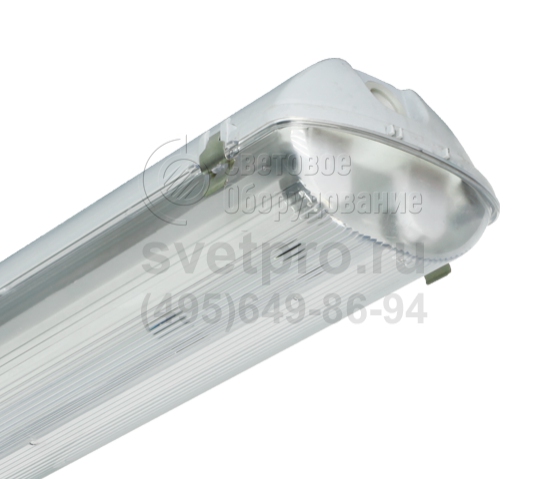

ЛСП44 Flagman Линейный промышленный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т5, Люминесцентная лампа Т8, Люминесцентная лампа T12 |
Цоколь: | G5, G13 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I, II |
Класс защиты IP: | IP65 |
Климатическое исполнение: | УХЛ4, У2 |
Артикул производителя: | ЛСП44 Flagman |
Мощность: | 14-80 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Светильники ЛСП44 Flagman применяют: в цехах предприятий, гаражах, мастерских, коридорах, складах, морозильных камерах, птичниках, фермах.
Подвесной способ монтажа реализуется посредством креплений, входящих в перечень аксессуаров. Для модели технически доступно транзитное подключение.
В изделиях предусматривается установка одной или двух трубчатых ламп Т5 (14–80 Вт) или Т8 (18– 58 Вт). В полость светильника помещено дополнительное оборудование: ЭмПРА или ЭПРА, а в ряде модификаций кроме этого – БАП. Специальные направления использования осветительного прибора включают: обеспечение аварийного освещения, эксплуатацию на участках, где производственный процесс сопровождается нагревом окружающего воздуха до +60°С, в холодных помещениях (до -40°С), в зоне вибронагрузок.
Для различных условий применения выбор светильников ЛСП44 Flagman осуществляется с учётом свойств конструктивных материалов. Ударопрочность корпуса и рассеивателя у части изделий, а также устойчивость к нетипичным температурам предопределяет поликарбонат. Он же в части оптического элемента имеет два варианта: прозрачный и опаловый. Имеются также версии изделий с рассеивателем из ПММА и полистирола. Степень герметичности IP65 обеспечена кабельными вводами и пенополиуретановой прокладкой.
особенности продукта
- Функциональный пылевлагозащищенный светильник. Повышенная степень защиты обеспечивается полиуретановой прокладкой по всему контуру.
- Широкое применение. Специальные модели для особых условий работы.
- Удапрочность. Прочный корпус из поликарбоната.
- Безопасность. Используется в том числе негорючий поликарбонат класса V0 с антипиреновыми добавками.
- Простота обслуживания. Удобные защелки, практичные подвесы позволяют упростить обслуживание светильника.
- Энергоэффективность. Использование Т5 и Т8 с ЭПРА.
конструкция
Корпус | Поликарбонат серого цвета. Изготовлен методом литья под давлением. |
Уплотнительная прокладка | Пенополиуретан. |
Рассеиватель | Поликарбонат, ПММА с призматическими элементами. Изготовлен методом литья под давлением. |
Монтажная панель | Листовая сталь, окрашена белой порошковой краской. При монтаже и обслуживании подвешивается к корпусу. Предусмотрены места крепления магистральной проводки. |
Замки | Однозвенные, сталь с антикоррозийным покрытием. Однозвенные, полистирол (мод.010). |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания (УХЛ4). |
Установка | Монтаж индивидуально или в линию. Крепление на монтажную поверхность с помощью монтажных скоб. Крепление на подвес (серьга, стержень, крюк, трос) заказывается дополнительно к базовому исполнению. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Flagman | коммерческое название. |
HF | HF - ЭПРА А2. |
HT | для температуры окружающего воздуха +60°С. |
БАП | наличие блока аварийного питания (УХЛ4). |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 0 – ЭмПРА (PF не менее 0,85); 1 – ЭПРА А2. |
Третья цифра (рассеиватель) | 0 – прозрачный полистирол; 1 – прозрачный ПММА; 2 – прозрачный поликарбонат; 5 – опаловый поликарбонат. |
(рассеиватель и корпус) | 3 – трудногорючий поликарбонат; 4 – поликарбонат, t ≤ -40°С; 6 – поликарбонат, t ≤ +60°С; 7 – поликарбонат, II класс защиты; 8 – поликарбонат, виброзащита; 9 – поликарбонат, AC/DC. |

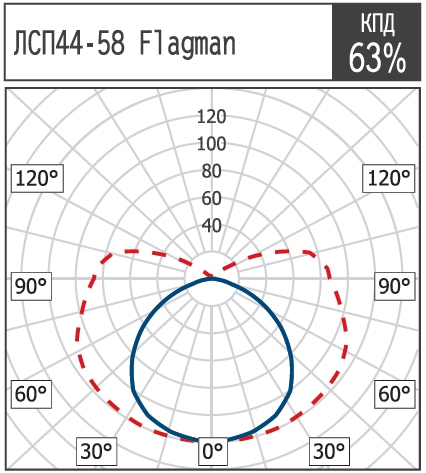

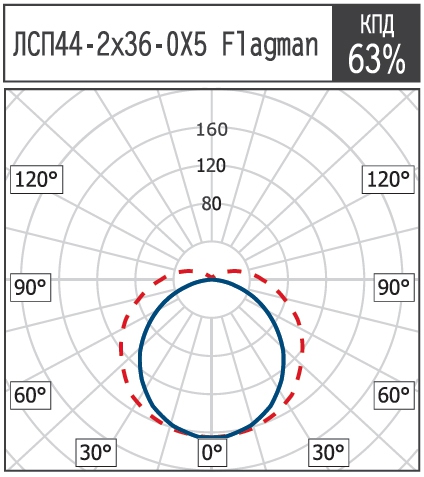

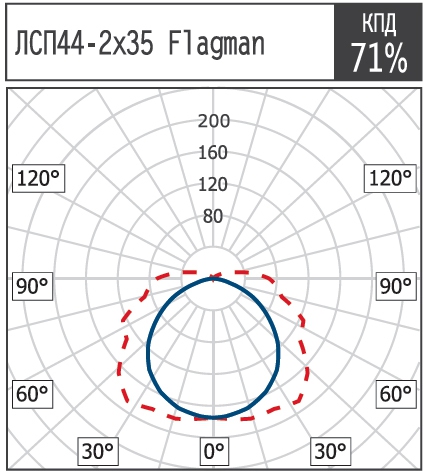

ксс
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Наименование | Код |

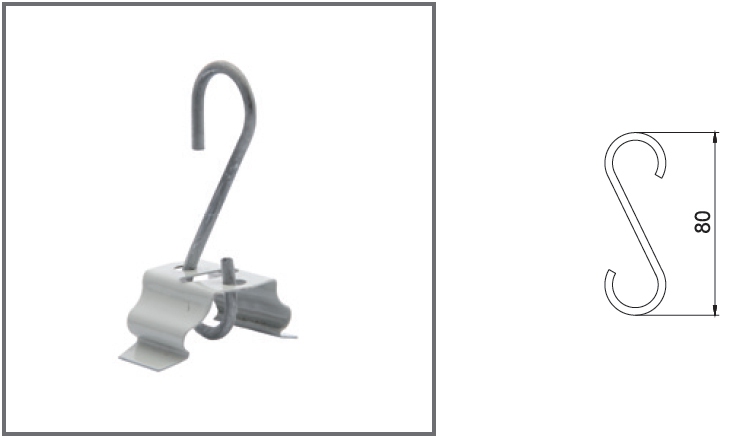

Подвес на серьгу | 1001010080 |

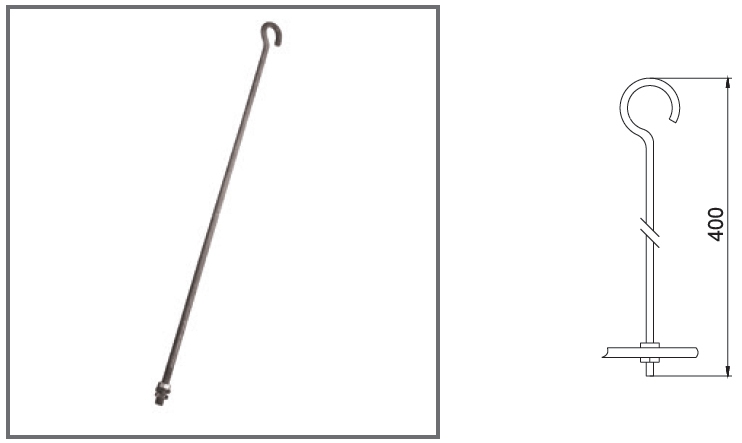

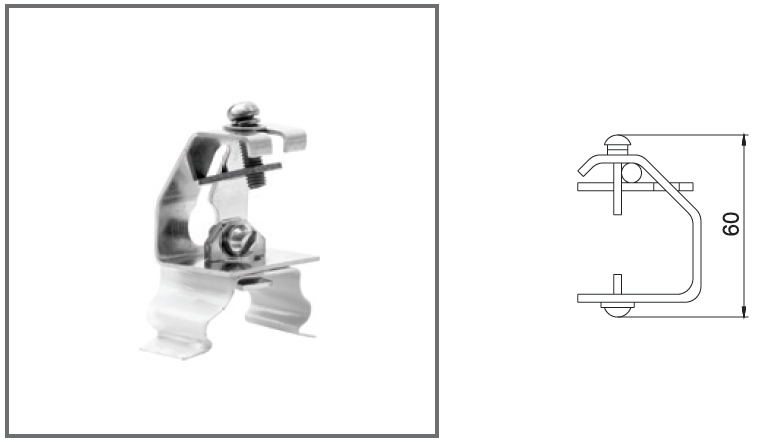

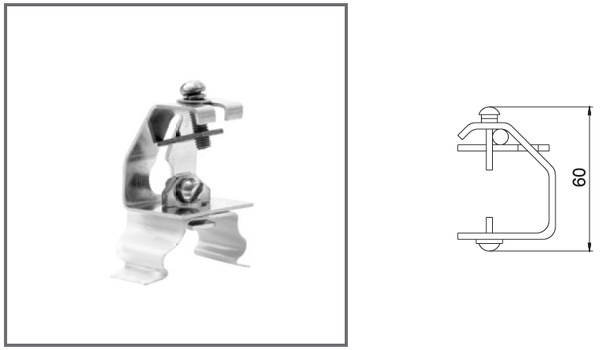

Подвес на стержень,(ø 6 мм) | 1002010400 |
Подвес на трос | 1003010060 |

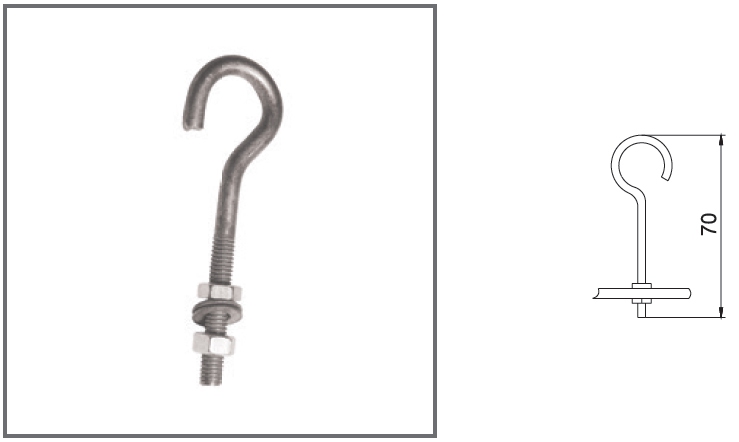

Подвес на крюк | 1004010070 |

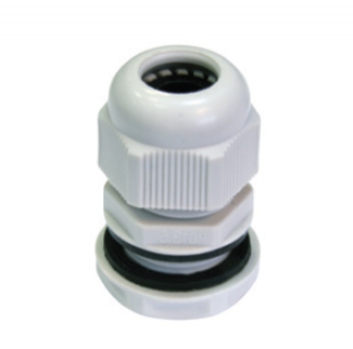

Кабельный ввод IP65 PG16 | 1029044416 |

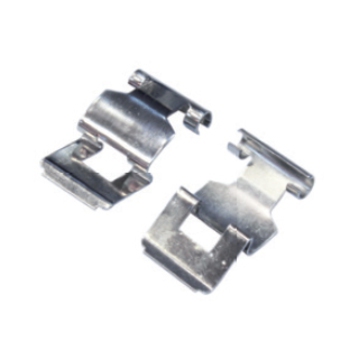

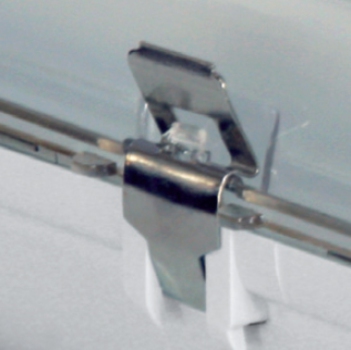

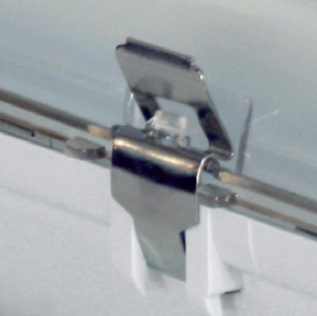

Стальные замки крепления с атикоррозийным покрытием | 1037061118 |

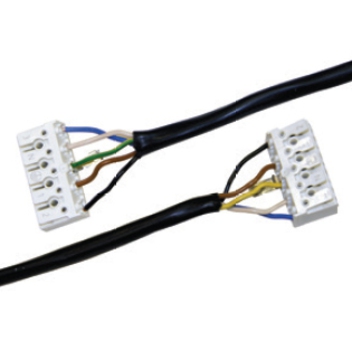

Комплект для сквозной проводки ЛСП44 2х36 | 1040072368 |
Комплект для сквозной проводки ЛСП44 2х58 | 1040072588 |

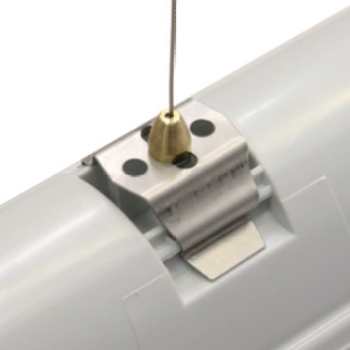

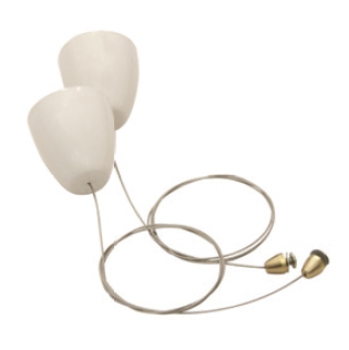

Тросовый подвес SU1 (2 шт.) | 1042051000 |
Тросовый подвес SU3 (2 шт.) | 1042053000 |
Тросовый подвес SU5 (2 шт.) | 1042055000 |
Длина светильника | Количество замков крепления, шт |
ЛСП44/ДСП44 = 670 мм | 6 |
ЛСП44/ДСП44 = 1279 мм | 8 |
ЛСП44/ДСП44 = 1580 мм | 10 |
Подвес на серьгу | Подвес на стержень | Подвес на трос | Подвес на крюк |
Кабельный ввод IP65 PG16 | Комплект для сквозной проводки | Стальные замки с антикоррозийным покрытием | Тросовый подвес | Подвес на трос | Замок из стали с антикоррозийным покрытием |

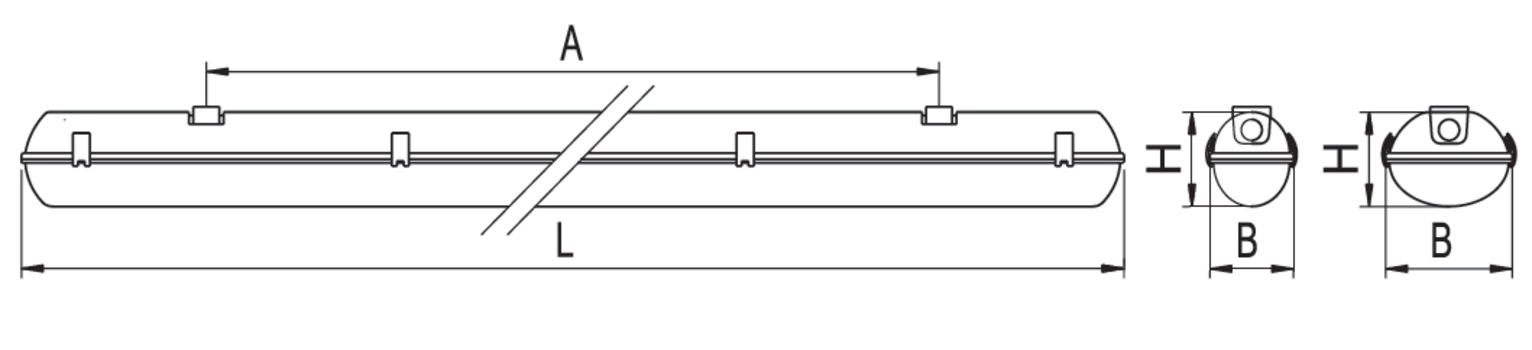

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | A, мм |
ЛСП44-1х14, 2х14 | 670 | 100 | 108 | 400 |
ЛСП44-1х28/54, 2х28 | 1279 | 100 | 108 | 850 |
ЛСП44-1х35/49/80, 2х35 | 1580 | 100 | 108 | 850 |
ЛСП44-1х18 | 670 | 100 | 108 | 400 |
ЛСП44-1х36 | 1279 | 100 | 108 | 850 |
ЛСП44-1х58 | 1580 | 100 | 108 | 850 |
ЛСП44-2х18 | 670 | 147 | 108 | 400 |
ЛСП44-2х36, 2х54 | 1279 | 147 | 108 | 850 |
ЛСП44-1х36-0Х3, 2х28-013 | 1279 | 147 | 108 | 850 |
ЛСП44-2х58, 2х49 | 1580 | 147 | 108 | 850 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код | Масса, кг |
ЛСП44 для ЛЛ Т5 G5, акриловый рассеиватель |
||
ЛСП44-14-011 Flagman HF |
1044114011 |
1.40 |
ЛСП44-28-011 Flagman HF |
1044128011 |
1.60 |
ЛСП44-35-011 Flagman HF |
1044135011 |
2.70 |
ЛСП44-49-011 Flagman HF |
1044149011 |
2.70 |
ЛСП44-54-011 Flagman HF |
1044154011 |
1.60 |
ЛСП44-80-011 Flagman HF |
1044180011 |
2.70 |
ЛСП44-2х14-011 Flagman HF |
1044214011 |
1.40 |
ЛСП44-2х28-011 Flagman HF |
1044228011 |
2.30 |
ЛСП44-2х35-011 Flagman HF |
1044235011 |
2.70 |
ЛСП44-2х49-011 Flagman HF |
1044249011 |
2.70 |
ЛСП44-2х54-011 Flagman HF |
1044254011 |
2.30 |
ЛСП44 для ЛЛ Т5 G5, поликарбонатный рассеиватель |
||
ЛСП44-14-012 Flagman HF |
1044114012 |
1.40 |
ЛСП44-28-012 Flagman HF |
1044128012 |
1.60 |
ЛСП44-35-012 Flagman HF |
1044135012 |
2.70 |
ЛСП44-49-012 Flagman HF |
1044149012 |
2.70 |
ЛСП44-54-012 Flagman HF |
1044154012 |
1.60 |
ЛСП44-80-012 Flagman HF |
1044180012 |
2.70 |
ЛСП44-2х14-012 Flagman HF |
1044214012 |
1.40 |
ЛСП44-2х28-012 Flagman HF |
1044228012 |
2.30 |
ЛСП44-2х35-012 Flagman HF |
1044235012 |
2.70 |
ЛСП44-2х49-012 Flagman HF |
1044249012 |
2.70 |
ЛСП44-2х54-012 Flagman HF |
1044254012 |
2.30 |
ЛСП44 для ЛЛ Т5 G5, трудногорючий поликарбонатный рассеиватель и корпус |
||
ЛСП44-14-013 Flagman HF |
1044114013 |
1.40 |
ЛСП44-28-013 Flagman HF |
1044128013 |
1.60 |
ЛСП44-35-013 Flagman HF |
1044135013 |
2.70 |
ЛСП44-49-013 Flagman HF |
1044149013 |
2.70 |
ЛСП44-54-013 Flagman HF |
1044154013 |
1.60 |
ЛСП44-80-013 Flagman HF |
1044180013 |
2.70 |
ЛСП44-2х14-013 Flagman HF |
1044214013 |
1.40 |
ЛСП44-2х28-013 Flagman HF |
1044228013 |
2.30 |
ЛСП44-2х35-013 Flagman HF |
1044235013 |
2.70 |
ЛСП44-2х49-013 Flagman HF |
1044249013 |
2.70 |
ЛСП44-2х54-013 Flagman HF |
1044254013 |
2.30 |
Наименование |
Код |
Масса, кг |
ЛСП44 для ЛЛ Т8 G13, полистирольный рассеиватель |
||
ЛСП44-1х18-010 Flagman |
1044118010 |
1.10 |
ЛСП44-1х36-010 Flagman |
1044136010 |
1.90 |
ЛСП44-2х18-010 Flagman |
1044218010 |
1.30 |
ЛСП44-2х36-010 Flagman |
1044236010 |
3.00 |
ЛСП44 для ЛЛ Т8 G13, акриловый рассеиватель |
||
ЛСП44-1х18-001 Flagman |
1044118001 |
1.40 |
ЛСП44-1х18-011 Flagman HF |
1044118011 |
1.10 |
ЛСП44-1х36-001 Flagman |
1044136001 |
2.30 |
ЛСП44-1х36-011 Flagman HF |
1044136011 |
1.90 |
ЛСП44-1х58-001 Flagman |
1044158001 |
2.30 |
ЛСП44-1х58-011 Flagman HF |
1044158011 |
2.40 |
ЛСП44-2х18-001 Flagman |
1044218001 |
1.80 |
ЛСП44-2х18-011 Flagman HF |
1044218011 |
1.30 |
ЛСП44-2х36-001 Flagman |
1044236001 |
3.80 |
ЛСП44-2х36-011 Flagman HF |
1044236011 |
3.00 |
ЛСП44-2х58-001 Flagman |
1044258001 |
4.70 |
ЛСП44-2х58-011 Flagman HF |
1044258011 |
3.90 |
ЛСП44 для ЛЛ Т8 G13, поликарбонатный рассеиватель |
||
ЛСП44-1х18-002 Flagman |
1044118002 |
1.10 |
ЛСП44-1х18-012 Flagman HF |
1044118012 |
1.10 |
ЛСП44-1х36-002 Flagman |
1044136002 |
2.30 |
ЛСП44-1х36-012 Flagman HF |
1044136012 |
1.90 |
ЛСП44-1х58-002 Flagman |
1044158002 |
2.80 |
ЛСП44-1х58-012 Flagman HF |
1044158012 |
2.40 |
ЛСП44-2х18-002 Flagman |
1044218002 |
1.70 |
ЛСП44-2х18-012 Flagman HF |
1044218012 |
1.30 |
ЛСП44-2х36-002 Flagman |
1044236002 |
3.80 |
ЛСП44-2х36-012 Flagman HF |
1044236012 |
3.00 |
ЛСП44-2х58-002 Flagman |
1044258002 |
4.70 |
ЛСП44-2х58-012 Flagman HF |
1044258012 |
3.90 |
ЛСП44 для ЛЛ Т8 G13, трудногорючий поликарбонатный рассеиватель и корпус |
||
ЛСП44-1х18-003 Flagman |
1044118003 |
1.40 |
ЛСП44-1х18-013 Flagman HF |
1044118013 |
1.10 |
ЛСП44-1х36-003 Flagman |
1044136003 |
2.30 |
ЛСП44-1х36-013 Flagman HF |
1044136013 |
1.90 |
ЛСП44-1х58-003 Flagman |
1044158003 |
2.80 |
ЛСП44-1х58-013 Flagman HF |
1044158013 |
2.40 |
ЛСП44-2х18-003 Flagman |
1044218003 |
1.80 |
ЛСП44-2х18-013 Flagman HF |
1044218013 |
1.30 |
ЛСП44-2х36-003 Flagman |
1044236003 |
3.80 |
ЛСП44-2х36-013 Flagman HF |
1044236013 |
3.00 |
ЛСП44-2х58-003 Flagman |
1044258003 |
4.70 |
ЛСП44-2х58-013 Flagman HF |
1044258013 |
3.90 |
Наименование |
Код | Масса, кг |
ЛСП44 для ЛЛ Т5 G5, акриловый рассеиватель БАП |
||
ЛСП44-28-011 Flagman HF БАП |
1044128061 |
2.60 |
ЛСП44-35-011 Flagman HF БАП |
1044135061 |
3.70 |
ЛСП44-49-011 Flagman HF БАП |
1044149061 |
3.70 |
ЛСП44-54-011 Flagman HF БАП |
1044154061 |
2.60 |
ЛСП44-80-011 Flagman HF БАП |
1044180061 |
3.70 |
ЛСП44-2х28-011 Flagman HF БАП |
1044228061 |
3.30 |
ЛСП44-2х35-011 Flagman HF БАП |
1044235061 |
3.70 |
ЛСП44-2х49-011 Flagman HF БАП |
1044249061 |
3.70 |
ЛСП44-2х54-011 Flagman HF БАП |
1044254061 |
3.30 |
ЛСП44 для ЛЛ Т5 G5, поликарбонатный рассеиватель БАП |
||
ЛСП44-28-012 Flagman HF БАП |
1044128062 |
2.60 |
ЛСП44-35-012 Flagman HF БАП |
1044135062 |
3.70 |
ЛСП44-49-012 Flagman HF БАП |
1044149062 |
3.70 |
ЛСП44-54-012 Flagman HF БАП |
1044154062 |
2.60 |
ЛСП44-80-012 Flagman HF БАП |
1044180062 |
3.70 |
ЛСП44-2х28-012 Flagman HF БАП |
1044228062 |
3.30 |
ЛСП44-2х35-012 Flagman HF БАП |
1044235062 |
3.70 |
ЛСП44-2х49-012 Flagman HF БАП |
1044249062 |
3.70 |
ЛСП44-2х54-012 Flagman HF БАП |
1044254062 |
3.30 |
ЛСП44 для ЛЛ Т8 G13, акриловый рассеиватель БАП |
||
ЛСП44-1х36-001 Flagman БАП |
1044136051 |
3.30 |
ЛСП44-1х36-011 Flagman HF БАП |
1044136061 |
2.90 |
ЛСП44-1х58-001 Flagman БАП |
1044158051 |
3.30 |
ЛСП44-1х58-011 Flagman HF БАП |
1044158061 |
3.40 |
ЛСП44-2х36-001 Flagman БАП |
1044236051 |
4.80 |
ЛСП44-2х36-011 Flagman HF БАП |
1044236061 |
4.00 |
ЛСП44-2х58-001 Flagman БАП |
1044258051 |
5.70 |
ЛСП44-2х58-011 Flagman HF БАП |
1044258061 |
4.90 |
ЛСП44 для ЛЛ Т8 G13, поликарбонатный рассеиватель БАП |
||
ЛСП44-1х36-002 Flagman БАП |
1044136052 |
3.30 |
ЛСП44-1х36-012 Flagman HF БАП |
1044136062 |
2.90 |
ЛСП44-1х58-002 Flagman БАП |
1044158052 |
3.80 |
ЛСП44-1х58-012 Flagman HF БАП |
1044158062 |
3.40 |
ЛСП44-2х36-002 Flagman БАП |
1044236052 |
4.80 |
ЛСП44-2х36-012 Flagman HF БАП |
1044236062 |
4.00 |
ЛСП44-2х58-002 Flagman БАП |
1044258002 |
5.70 |
ЛСП44-2х58-012 Flagman HF БАП |
1044258012 |
4.90 |
ЛСП44 для ЛЛ Т8 G13, трудногорючий поликарбонатный рассеиватель и корпус БАП |
||
ЛСП44-1х36-003 Flagman БАП |
1044136053 |
3.30 |
ЛСП44-1х36-013 Flagman HF БАП |
1044136063 |
2.90 |
ЛСП44-1х58-003 Flagman БАП |
1044158053 |
3.80 |
ЛСП44-1х58-013 Flagman HF БАП |
1044158063 |
3.40 |
ЛСП44-2х36-003 Flagman БАП |
1044236053 |
4.80 |
ЛСП44-2х36-013 Flagman HF БАП |
1044236063 |
4.00 |
ЛСП44-2х58-003 Flagman БАП |
1044258053 |
5.70 |
ЛСП44-2х58-013 Flagman HF БАП |
1044258063 |
4.90 |
Наименование | Код | Масса, кг |
ЛСП44 для ЛЛ Т12 G13, поликарбонатный рассеиватель и корпус, для температур до - 40°С |
||
ЛСП44-1х18-004 Flagman1 |
1044118004 |
1.75 |
ЛСП44-1х36-004 Flagman1 |
1044136004 |
2.70 |
ЛСП44-1х58-004 Flagman1 |
1044158004 |
3.30 |
ЛСП44-2х18-004 Flagman1 |
1044218004 |
2.40 |
ЛСП44-2х36-004 Flagman1 |
1044236004 |
4.60 |
ЛСП44-2х58-004 Flagman1 |
1044258004 |
5.70 |
1 - Светильник ЛСП44 (-40°С) может быть укомплектован спе- циальными лампами и стартерами Philips. Лампы и стартеры поставляюстя в упаковке производителя. В остальных све- тильниках лампы и стартеры в комплект поставки не входят. |
||
ЛСП44 для ЛЛ Т8 G13, поликарбонатный рассеиватель и корпус, для температур до + 60°С |
||
ЛСП44-1х18-006 Flagman |
1044118006 |
1.45 |
ЛСП44-1х36-006 Flagman |
1044136006 |
2.30 |
ЛСП44-1х58-006 Flagman |
1044158006 |
2.80 |
ЛСП44-2х18-006 Flagman |
1044218006 |
2.70 |
ЛСП44-2х36-006 Flagman |
1044236006 |
3.80 |
ЛСП44-2х58-006 Flagman |
1044258006 |
4.70 |
ЛСП44 для ЛЛ Т8 G13, рассеиватель из опалового поликарбоната |
||
ЛСП44-2х36-005 Flagman |
1044236005 |
3.80 |
ЛСП44-2х36-015 Flagman HF |
1044236015 |
3.00 |
ЛСП44-2х36-005 Flagman БАП |
1044236055 |
4.80 |
ЛСП44-2х36-015 Flagman HF БАП |
1044236065 |
4.00 |
ЛСП44 для ЛЛ Т8 G13, поликарбонатный рассеиватель и корпус, II класс защиты |
||
ЛСП44-1х18-007 Flagman |
1044118007 |
1.45 |
ЛСП44-1х36-007 Flagman |
1044136007 |
2.30 |
ЛСП44-1х58-007 Flagman |
1044158007 |
2.80 |
ЛСП44-2х18-007 Flagman |
1044218007 |
2.70 |
ЛСП44-2х36-007 Flagman |
1044236007 |
3.80 |
ЛСП44-2х58-007 Flagman |
1044258007 |
4.70 |
ЛСП44 для ЛЛ Т8 G13, поликарбонатный рассеиватель и корпус, виброзащищенный |
||
ЛСП44-1х18-008 Flagman |
1044118008 |
1.45 |
ЛСП44-1х18-018 Flagman HF |
1044118018 |
1.10 |
ЛСП44-1х36-008 Flagman |
1044136008 |
2.30 |
ЛСП44-1х36-018 мHF |
1044136018 |
1.90 |
ЛСП44-1х58-008 Flagman |
1044158008 |
2.80 |
ЛСП44-1х58-018 Flagman HF |
1044158018 |
2.40 |
ЛСП44-2х18-008 Flagman |
1044218008 |
1.70 |
ЛСП44-2х18-018 Flagman HF |
1044218018 |
1.30 |
ЛСП44-2х36-008 Flagman |
1044236008 |
3.80 |
ЛСП44-2х36-018 Flagman HF |
1044236018 |
3.00 |
ЛСП44-2х58-008 Flagman |
1044258008 |
4.70 |
ЛСП44-2х58-018 Flagman HF |
1044258018 |
3.90 |
СП44 для ЛЛ Т8 G13, поликарбонатный рассеиватель и корпус, AC/DC |
||
ЛСП44-1х18-019 Flagman |
1044118019 |
1.45 |
ЛСП44-1х36-019 Flagman |
1044136019 |
2.30 |
ЛСП44-1х58-019 Flagman |
1044158019 |
2.80 |
ЛСП44-2х18-019 Flagman |
1044218019 |
2.70 |
ЛСП44-2х36-019 Flagman |
1044236019 |
3.80 |
ЛСП44-2х58-019 Flagman |
1044258019 |
4.70 |
