ЛВО05 OPL Встраиваемый светильник
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа Т5, Люминесцентная лампа Т8 |
Цоколь: | G13, G5 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Климатическое исполнение: | УХЛ4 |
Артикул производителя: | ЛВО05 OPL |
Мощность: | 14-36 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы ЛВО05 OPL применяют в переговорных комнатах, кабинетах и коридорах административных учреждений, гостиницах, столовых, детских садах.
Конструкцией светильника обеспечено простое и надёжное встраивание в ячейки подвесных потолков или вырезы потолков из гипсокартонных плит (дополнительно приобретается комплект скоб).
В модельном ряду применены люминесцентные источники света: две (четыре) лампы Т5 (14 или 28 Вт) или Т8 (18 или 36 Вт). Их работоспособность поддерживает ЭПРА (cosϕ≥0,96), а в модификациях с Т8 – и ЭмПРА (cosϕ≥0,85). Учтена потребность по наличию на ряде объектов системы аварийного освещения, которое можно реализовать модификациями с БАП. Доступность регулировки светового потока возможна при комплектации изделий регулируемым типом ПРА.
Светильники ЛВО05 OPL длительное время сохраняют свою визуальную привлекательность. Порошковое окрашивание в белый цвет стального корпуса изделия сохраняет металл от коррозии. Лампы защищены полимерным рассеивателем. Материал устойчив к ультрафиолетовому излучению, сопровождающему процесс образования видимого света.
ОСОБЕННОСТИ ПРОДУКТА
- Функциональный классический дизайн.
- Светостабилизированный полимерный материал рассеивателя сохраняет коэффициент пропускания в течение срока службы, не желтеет и не мутнеет.
- Высокая энергоэффективность ЭПРА А1, А2, встроенный корректор обеспечивает малые потери, высокий коэффициент мощности, минимизация глубины пульсаций.
- Возможность работы в осветительных установках с системами управления освещением.
- Безопасность. Версии с блоком аварийного питания (3 часа).
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Рассеиватель | Опаловый полимерный материал. Устойчив к воздействию ультрафиолетового излучения. Устанавливается в корпус скрытыми пружинами. |
Технические данные | В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания. |
Установка | Встраивается в подвесные потолки типа "Армстронг" (600х600 мм). Устанавливается в потолки "Грильято" (модели с индексом GR). Устанавливается в подшивные потолки (заказывается дополнительно: скоба). |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
OPL | коммерческое название. |
HF | HF - ЭПРА А2. |
RA | ЭПРА А1 с управлением по протоколу 1-10В. |
RD | ЭПРА А1 с управлением по протоколу DALI. |
БАП | наличие блока аварийного питания. |
GR | для потолков «Грильято». |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра | 0 - ЭмПРА; 1 - ЭПРА; 2 - ЭмПРА (PF не менее 0,85); 3 - ЭПРА А2; 4 - ЭПРА А1. |
Третья цифра (рассеиватель) | 1 - опаловый. |

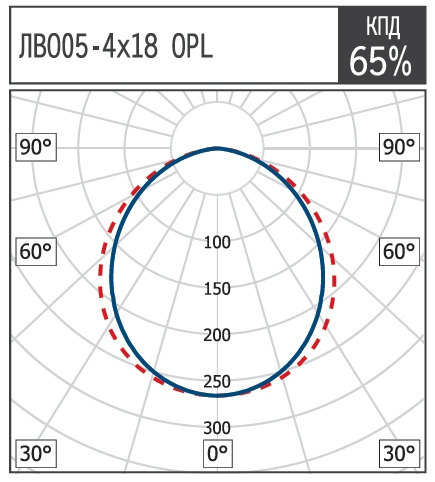

КСС
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Наименование | Код | Масса, кг |
Скоба (комплект 4 шт.) | 5000000002 | 0.05 |

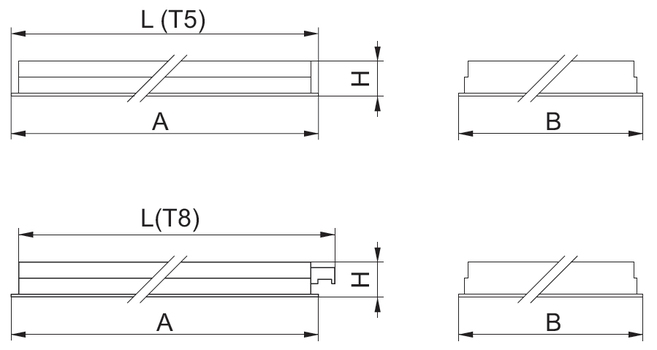

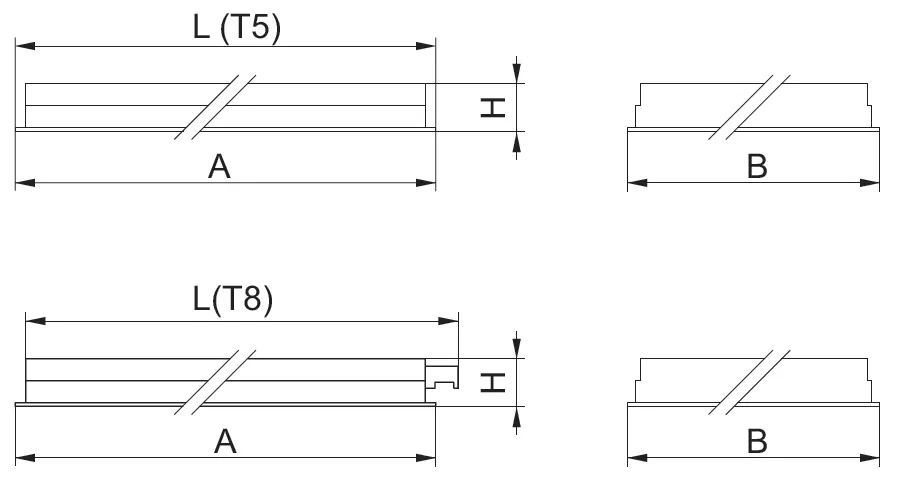

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | Рис | L, мм | B, мм | H, мм | Axa (A) |
ЛВО05-2х14 | 1 | 595 | 295 | 69 | 595x295 |
ЛВО05-2х28 | 1 | 1195 | 295 | 69 | 1195x295 |
ЛВО05-4х14 | 1 | 595 | 595 | 69 | 595x595 |
ЛВО05-4х28 | 1 | 1195 | 595 | 69 | 1195x595 |
ЛВО05-2х18 | 2 | 629 | 295 | 75 | 595х295 |
ЛВО05-2х36 | 2 | 1239 | 295 | 75 | 1195х295 |
ЛВО05-4х18 | 2 | 629 | 595 | 75 | 595х595 |
ЛВО05-4х36 | 2 | 1239 | 595 | 75 | 1195х595 |
ЛВО05-2х14 GR | 1 | 590 | 290 | 69 | 590 |
ЛВО05-2х28 GR | 1 | 1190 | 290 | 69 | 1190 |
ЛВО05-4х14 GR | 1 | 590 | 590 | 69 | 590 |
ЛВО05-4х28 GR | 1 | 1190 | 590 | 69 | 1190 |
ЛВО05-2х18 GR | 2 | 629 | 290 | 105 | 590 |
ЛВО05-2х36 GR | 2 | 1239 | 290 | 105 | 1190 |
ЛВО05-4х18 GR | 2 | 629 | 590 | 105 | 590 |
ЛВО05-4х36 GR | 2 | 1239 | 590 | 105 | 1190 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
ЛВО05 OPL для ЛЛ Т5 G5 |
||
ЛВО05-2х14-031 OPL HF |
1072214031 |
2.23 |
ЛВО05-2х14-041 OPL |
1072214041 |
2.23 |
ЛВО05-2х28-031 OPL HF |
1072228031 |
3.63 |
ЛВО05-2х28-041 OPL |
1072228041 |
3.63 |
ЛВО05-2х28-031 OPL HF БАП |
1072228081 |
4.63 |
ЛВО05-2х28-041 OPL БАП |
1072228091 |
4.63 |
ЛВО05-4х14-031 OPL HF |
1072414031 |
3.47 |
ЛВО05-4х14-041 OPL |
1072414041 |
3.47 |
ЛВО05-4х14-031 OPL HF БАП |
1072414081 |
4.47 |
ЛВО05-4х14-041 OPL БАП |
1072414091 |
4.47 |
ЛВО05-4х28-031 OPL HF |
1072428031 |
5.95 |
ЛВО05-4х28-041 OPL |
1072428041 |
5.95 |
ЛВО05-4х28-031 OPL HF БАП |
1072428081 |
6.95 |
ЛВО05-4х28-041 OPL БАП |
1072428091 |
6.95 |
Наименование | Код | Масса, кг |
ЛВО05 OPL для ЛЛ Т5 G5 для потолков "Грильято" |
||
ЛВО05-2х14-031 OPL GR HF |
1125214031 |
2.23 |
ЛВО05-2х14-041 OPL GR |
1125214041 |
2.23 |
ЛВО05-2х28-031 OPL GR HF |
1125228031 |
3.63 |
ЛВО05-2х28-041 OPL GR |
1125228041 |
3.63 |
ЛВО05-4х14-031 OPL GR HF |
1125414031 |
3.47 |
ЛВО05-4х14-041 OPL GR |
1125414041 |
3.47 |
ЛВО05-4х14-031 OPL GR HF БАП |
1125414081 |
4.47 |
ЛВО05-4х14-041 OPL GR БАП |
1125414091 |
4.47 |
ЛВО05-4х28-031 OPL GR HF |
1125428031 |
5.95 |
ЛВО05-4х28-041 OPL GR |
1125428041 |
5.95 |
Наименование |
Код |
Масса,кг |
ЛВО05 OPL для ЛЛ Т8 G13 |
||
ЛВО05-2х18-001 OPL |
1072218001 |
2.05 |
ЛВО05-2х18-011 OPL |
1072218011 |
1.75 |
ЛВО05-2х18-021 OPL |
1072218021 |
2.05 |
ЛВО05-2х18-031 OPL HF |
1072218031 |
1.75 |
ЛВО05-2х18-041 OPL |
1072218041 |
1.75 |
ЛВО05-2х36-001 OPL |
1072236001 |
3.70 |
ЛВО05-2х36-011 OPL |
1072236011 |
2.70 |
ЛВО05-2х36-021 OPL |
1072236021 |
3.70 |
ЛВО05-2х36-031 OPL HF |
1072236031 |
2.70 |
ЛВО05-2х36-041 OPL |
1072236041 |
2.70 |
ЛВО05-2х36-001 OPL БАП |
1072236051 |
4.70 |
ЛВО05-2х36-011 OPL БАП |
1072236061 |
3.70 |
ЛВО05-2х36-021 OPL БАП |
1072236071 |
4.70 |
ЛВО05-2х36-031 OPL HF БАП |
1072236081 |
3.70 |
ЛВО05-2х36-041 OPL БАП |
1072236091 |
3.70 |
ЛВО05-4х18-001 OPL |
1072418001 |
3.20 |
ЛВО05-4х18-011 OPL |
1072418011 |
2.40 |
ЛВО05-4х18-021 OPL |
1072418021 |
3.20 |
ЛВО05-4х18-031 OPL HF |
1072418031 |
2.40 |
ЛВО05-4х18-041 OPL |
1072418041 |
2.40 |
ЛВО05-4х18-001 OPL БАП |
1072418051 |
4.20 |
ЛВО05-4х18-011 OPL БАП |
1072418061 |
3.40 |
ЛВО05-4х18-021 OPL БАП |
1072418071 |
4.20 |
ЛВО05-4х18-031 OPL HF БАП |
1072418081 |
3.40 |
ЛВО05-4х18-041 OPL БАП |
1072418091 |
3.40 |
ЛВО05-4х36-001 OPL |
1072436001 |
5.40 |
ЛВО05-4х36-011 OPL |
1072436011 |
3.60 |
ЛВО05-4х36-021 OPL |
1072436021 |
5.40 |
ЛВО05-4х36-031 OPL HF |
1072436031 |
3.60 |
ЛВО05-4х36-041 OPL |
1072436041 |
3.75 |
ЛВО05-4х36-001 OPL БАП |
1072436051 |
6.40 |
ЛВО05-4х36-011 OPL БАП |
1072436061 |
4.60 |
ЛВО05-4х36-021 OPL БАП |
1072436071 |
6.40 |
ЛВО05-4х36-031 OPL HF БАП |
1072436081 |
4.60 |
ЛВО05-4х36-041 OPL БАП |
1072436091 |
4.75 |
Наименование |
Код |
Масса, кг |
ЛВО05 OPL для ЛЛ Т8 G13 для потолков "Грильято" |
||
ЛВО05-2х18-001 OPL GR |
1125218001 |
1.85 |
ЛВО05-2х18-011 OPL GR |
1125218011 |
1.55 |
ЛВО05-2х18-021 OPL GR |
1125218021 |
1.85 |
ЛВО05-2х18-031 OPL GR HF |
1125218031 |
1.55 |
ЛВО05-2х18-041 OPL GR |
1125218041 |
1.70 |
ЛВО05-2х36-001 OPL GR |
1125236001 |
3.50 |
ЛВО05-2х36-011 OPL GR |
1125236011 |
2.50 |
ЛВО05-2х36-021 OPL GR |
1125236021 |
3.50 |
ЛВО05-2х36-031 OPL GR HF |
1125236031 |
2.50 |
ЛВО05-2х36-041 OPL GR |
1125236041 |
2.75 |
ЛВО05-2х36-001 OPL GR БАП |
1125236051 |
4.50 |
ЛВО05-2х36-011 OPL GR БАП |
1125236061 |
3.50 |
ЛВО05-2х36-021 OPL GR БАП |
1125236071 |
4.50 |
ЛВО05-2х36-031 OPL GR HF БАП |
1125236081 |
3.50 |
ЛВО05-2х36-041 OPL GR БАП |
1125236091 |
3.75 |
ЛВО05-4х18-001 OPL GR |
1125418001 |
3.00 |
ЛВО05-4х18-011 OPL GR |
1125418011 |
2.20 |
ЛВО05-4х18-021 OPL GR |
1125418021 |
3.00 |
ЛВО05-4х18-031 OPL GR HF |
1125418031 |
2.20 |
ЛВО05-4х18-041 OPL GR |
1125418041 |
2.35 |
ЛВО05-4х18-001 OPL GR БАП |
1125418051 |
4.00 |
ЛВО05-4х18-011 OPL GR БАП |
1125418061 |
3.20 |
ЛВО05-4х18-021 OPL GR БАП |
1125418071 |
4.00 |
ЛВО05-4х18-031 OPL GR HF БАП |
1125418081 |
3.20 |
ЛВО05-4х18-041 OPL GR БАП |
1125418091 |
3.35 |
ЛВО05-4х36-001 OPL GR |
1125436001 |
5.60 |
ЛВО05-4х36-011 OPL GR |
1125436011 |
3.80 |
ЛВО05-4х36-021 OPL GR |
1125436021 |
5.60 |
ЛВО05-4х36-031 OPL GR HF |
1125436031 |
3.80 |
ЛВО05-4х36-041 OPL GR |
1125436041 |
3.80 |
ЛВО05-4х36-001 OPL GR БАП |
1125436051 |
6.60 |
ЛВО05-4х36-011 OPL GR БАП |
1125436061 |
4.80 |
ЛВО05-4х36-021 OPL GR БАП |
1125436071 |
6.60 |
ЛВО05-4х36-031 OPL GR HF БАП |
1125436081 |
4.80 |
ЛВО05-4х36-041 OPL GR БАП |
1125436091 |
4.80 |
