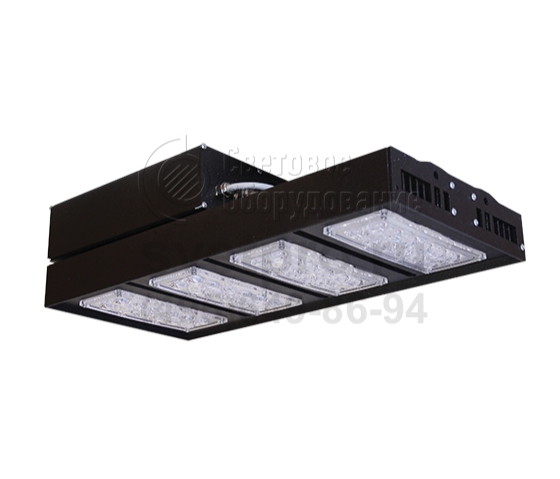

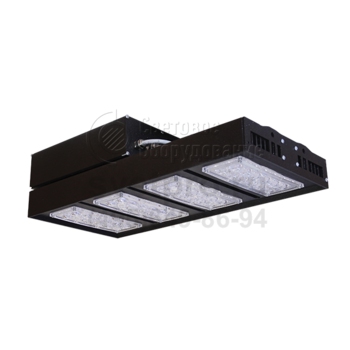

ДКУ15 Kosmos Светодиодный светильник
Область применения: |
|
Назначение: |
|
Источник света: | Светодиоды (LED) |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У1 |
Артикул производителя: | ДКУ15 Kosmos |
Мощность: | 80-240 Вт |
Индекс цветопередачи: | >70 Ra |
Цветовая температура: | 5000 К |
Световой поток: | 9327-27981 лм |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
+ Комплектом выгоднее
Saturn P-3 Стальная осветительная опора восьмигранная высота 3 метра
Star P-6 Стальная осветительная опора восьмигранная высота 6 метров
Auriga P - 3 Стальная осветительная опора круглая высота 3 метра
НПК-10 Опора несиловая прямостоечная круглоконическая высота 10 метров
ОПИСАНИЕ
Осветительные приборы ДКУ15 Kosmos применяются для освещения транспортных путей: улиц, дорог, железнодорожных платформ и перронов, дворов на межквартальных территориях.
Полноту использования светового потока обеспечивает установка светильника на расстоянии 6– 12 м от земли. На осветительной опоре он устанавливается посредством консольного кронштейна (оголовник 48–54 мм). Кронштейн не только обеспечивает вынос светильника относительно опоры, но и позволяет создать защитный угол. Применяя аксессуар – настенный кронштейн, можно закрепить модель на любой вертикальной конструкции.
Наращивание мощности изделия с 80 до 240 Вт ведёт к увеличению его длины. Световая отдача, превышающая 100 лм/Вт, позволяет получать световой поток 9327–27 981 лм. Тип светораспределения – широкое. Каждая габаритная версия светодиодного изделия имеет модификацию с нерегулируемым драйвером, драйвером, обеспечивающим регулировку по аналоговому протоколу, и драйвером для автономного управления.
Светильники ДКУ15 Kosmos соответствуют степени защиты IP65. Температурный эксплуатационный диапазон: ±40°С. Корпус ПРА и непосредственно осветительного прибора изготовлены из алюминия. Поверхность покрывает слой порошкового окрашивания. Для крышек применена сталь.
особенности продукта
- Эффективность. В светильнике использованы светодиоды со световой отдачей до 116 лм/Вт.
- Надежность. Светодиоды защищены от воздействия окружающей среды и механических повреждений.
- Светильник разработан с учетом климатических условий РФ, температурный диапазон от -40°С до +40°С.
- Возможно изготовление под заказ световых приборов с цветовой температурой 4000К.
конструкция
Корпус-радиатор | Алюминий, окрашен черной порошковой краской. |
Крышки | Сталь, окрашены черной порошковой краской. |
Корпус ПРА | Алюминий, окрашен черной порошковой краской. |
Линза | Ударопрочный пластик. |
Технические данные | Коэффициент мощности - 0,98. |
Установка | Светильник рекомендуется устанавливать на Г-образных кронштейнах опор под углом 0–20° к горизонту. Диаметр трубы оголовника кронштейна 48-54 мм. Высота установки 6–12 м. |
РАСШИФРОВКА ОБОЗНАЧЕНИЙ
Kosmos | коммерческое название. |
RA | драйвер с управлением по протоколу 1-10В. |
750 | 7 - индекс цветопередачи Ra: 70; 50 - цветовая температура Тцв: 5000К. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Вторая цифра |
0 - базовое исполнение; |
Третья цифра | 1 - базовое исполнение. |
ДОПОЛНИТЕЛЬНЫЕ ПРИНАДЛЕЖНОСТИ
Наименование | Код | Внешний вид |

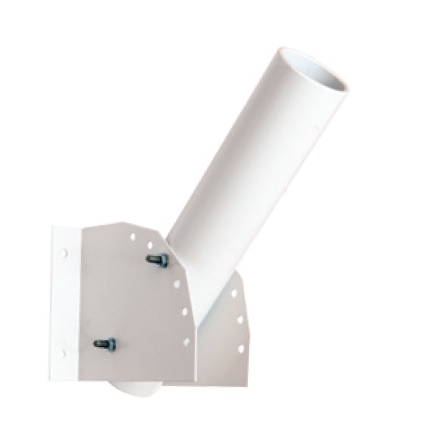

Кронштейн настенный | 1050020011 |

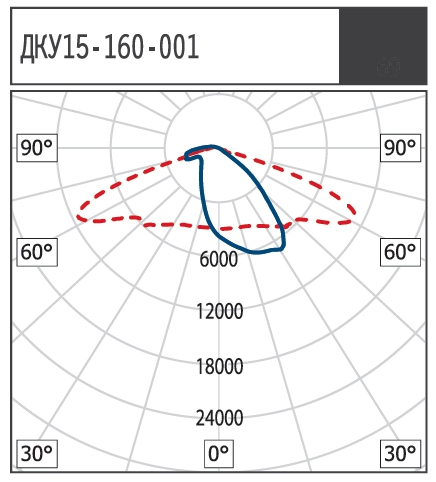

ксс

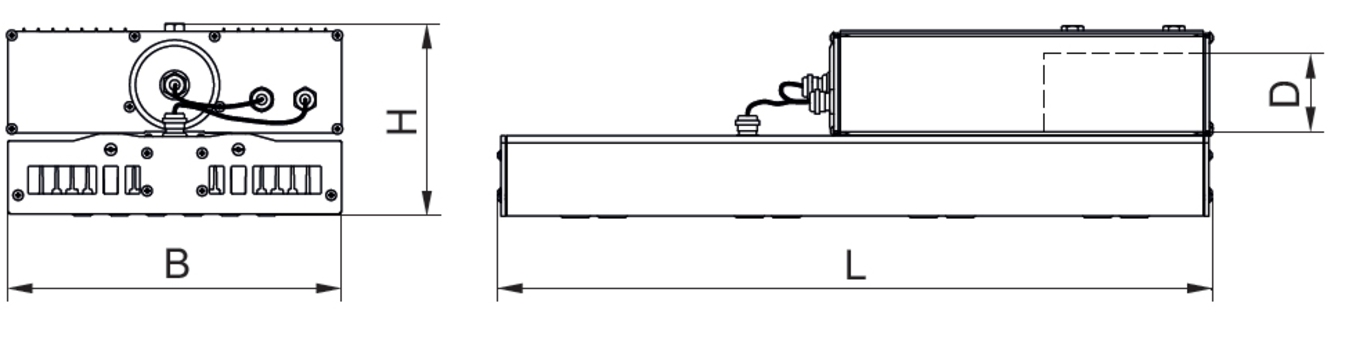

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | L, мм | B, мм | H, мм | D, мм |
ДКУ15-80 Kosmos | 255 | 230 | 130 | 48-54 |
ДКУ15-120 Kosmos | 375 | 230 | 130 | 48-54 |
ДКУ15-160 Kosmos | 495 | 230 | 130 | 48-54 |
ДКУ15-200 Kosmos | 615 | 230 | 130 | 48-54 |
ДКУ15-240 Kosmos | 735 | 230 | 130 | 48-54 |
ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Мощность, Вт |
Световой поток, лм |
Световая отдача, лм/Вт |
Масса, кг |
ДКУ15-80-001 Kosmos 750 |
1156508001 |
80 |
9327 |
116 |
3.60 |
ДКУ15-80-011 Kosmos RA 750 |
1156508011 |
80 |
9327 |
116 |
3.60 |
ДКУ15-80-071 Kosmos 750 |
1156508071 |
80 |
9327 |
116 |
3.60 |
ДКУ15-120-001 Kosmos 750 |
1156512001 |
120 |
13991 |
116 |
5.20 |
ДКУ15-120-011 Kosmos RA 750 |
1156512011 |
120 |
13991 |
116 |
5.20 |
ДКУ15-120-071 Kosmos 750 |
1156512071 |
120 |
13991 |
116 |
5.20 |
ДКУ15-160-001 Kosmos 750 |
1156516001 |
160 |
18654 |
116 |
6.30 |
ДКУ15-160-011 Kosmos RA 750 |
1156516011 |
160 |
18654 |
116 |
6.30 |
ДКУ15-160-071 Kosmos 750 |
1156516071 |
160 |
18654 |
116 |
6.30 |
ДКУ15-200-001 Kosmos 750 |
1156520001 |
200 |
23318 |
116 |
7.40 |
ДКУ15-200-011 Kosmos RA 750 |
1156520011 |
200 |
23318 |
116 |
7.40 |
ДКУ15-200-071 Kosmos 750 |
1156520071 |
200 |
23318 |
116 |
7.40 |
ДКУ15-240-001 Kosmos 750 |
1156524001 |
240 |
27981 |
116 |
8.60 |
ДКУ15-240-011 Kosmos RA 750 |
1156524011 |
240 |
27981 |
116 |
8.60 |
ДКУ15-240-071 Kosmos 750 |
1156524071 |
240 |
27981 |
116 |
8.60 |
