ЛВО15 WP Встраиваемый светильник

Область применения:
  • Предназначены для общего освещения административно общественных помещений и производственных зданий, “чистых” комнат.
Назначение:
  • Встраиваемые светильники
Источник света: Люминесцентная лампа Т8, Люминесцентная лампа Т5
Цоколь: G5, G13
Номинальное напряжение: 220 В
Класс защиты по току: I
Класс защиты IP: IP54
Климатическое исполнение: УХЛ4
Артикул производителя: ЛВО15 WP
Мощность: 14-28 Вт
Габаритные размеры: см. чертёж

Производитель «Ардатовский СТЗ», Россия

Цена*: по запросу
* – Розничная цена за 1 шт носит справочный характер, уточняйте оптовые цены по телефону

ОПИСАНИЕ

Осветительные приборы ЛВО15 WP применяются в столовых, кафе, гостиницах, магазинах, предприятиях, осуществляющих выпуск электроники, часов, медикаментов.

Встраиваемый способ монтажа предполагает размещение на Т-образном профиле, характерном для подвесных потолков типа Армстронг.

Работоспособность 2- или 4-трубчатых люминесцентных ламп Т5 или Т8 поддерживает ПРА, соответствующая типу источника света. Изделия с Т5 (14–54 Вт), комплектуемые ЭПРА, в модельном ряду представлены нерегулируемыми и регулируемыми по аналоговому протоколу версиями. Различия эксплуатации ламп Т8 (18 Вт) связаны с применением электронного и электромагнитного ПРА. В каждой группе (по типу лампы) имеются модификации с блоком аварийного питания.

При выборе изделия учитывается степень конструктивной защиты ламп и электрокомплектующих. Герметичность узла: защитное стекло+обечайка во всех модификациях – IP54. Герметичность корпуса: IP54 или IP20. Стальные части: корпус и обечайка – окрашены. Защитное стекло: полимерное или закалённое силикатное.

ОСОБЕННОСТИ ПРОДУКТА

  • Функциональный дизайн для чистых помещений.
  • Возможность работы в осветительных установках с системами управления освещением.
  • Долговечность. Защитное стекло сохраняет коэффициент пропускания в течение срока службы.
  • Рассеянный свет не оказывает слепящего воздействия.
  • Не требует обслуживания во время эксплуатации.
  • Высокая стабильность светового потока в течение всего срока службы.

конструкция

Корпус Листовая сталь, окрашен белой порошковой краской.
Стекло защитное Полимерный материал или темперированное стекло. Крепится в корпус с помощью обечайки из листовой стали, окрашенной белой порошковой краской.
Технические данные В зависимости от модификации комплектуются: ЭмПРА, 220В, 50 Гц; ЭПРА, коэффициент мощности не менее 0,96. Возможна установка блока аварийного питания.
Установка Встраивается в невентилируемый подвесной потолок с видимым Т - образным профилем модуля 600.

РАСШИФРОВКА ОБОЗНАЧЕНИЙ

WP коммерческое название.
HF HF - ЭПРА А2.
RA ЭПРА А1 с управлением по протоколу 1-10В.
RD ЭПРА А1 с управлением по протоколу DALI.
БАП наличие блока аварийного питания.

РАСШИФРОВКА МОДИФИКАЦИЙ

Первая цифра 0 - обечайка и корпус со степенью защиты IP54;
1 - обечайка в сборе IP54, корпус в сборе IP20.
Вторая цифра 0 - ЭмПРА;
1 - ЭПРА;
2 - ЭмПРА (PF не менее 0,85);
3 - ЭПРА А2;
4 - ЭПРА А1.
Третья цифра 1 – опаловый рассеиватель;
2 – темперированное защитное стекло матовое.

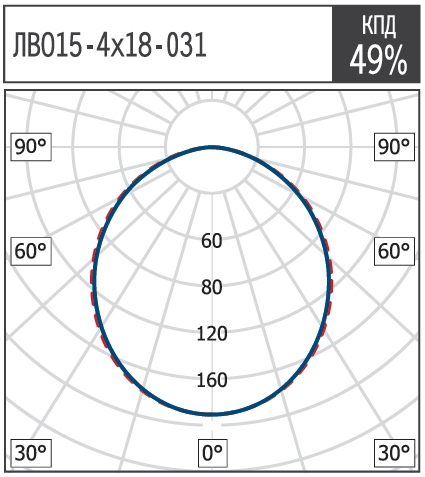

КСС

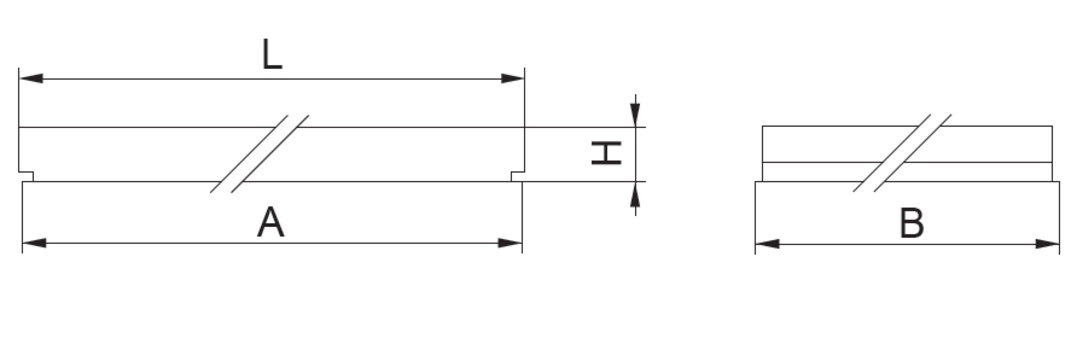

ГАБАРИТНЫЕ РАЗМЕРЫ

Наименование L, мм B, мм H, мм A, мм
ЛВО15-2х28/54-0ХХ 1200 295 95 1195
ЛВО15-2х28/54-1ХХ 1200 295 85 1195
ЛВО15-2х18-0ХХ 620 295 115 595
ЛВО15-2х18-1ХХ 620 295 105 595
ЛВО15-4х14/24-0ХХ 590 595 95 595
ЛВО15-4х14/24-1ХХ 590 595 85 595
ЛВО15-4х18-0ХХ 620 595 115 595
ЛВО15-4х18-1ХХ 620 595 105 595

ГАБАРИТНЫЕ РАЗМЕРЫ

Таблица кодов заказа светильников

Наименование

Код

Масса, кг

ЛВО15 WP для ЛЛ Т5 G5

ЛВО15-2х28-031 WP HF

1115228031

6.90

ЛВО15-2х28-041 WP RA

1115228041

7.00

ЛВО15-2х28-032 WP HF

1115228032

7.90

ЛВО15-2х28-042 WP RA

1115228042

8.00

ЛВО15-2х54-031 WP HF

1115254031

6.90

ЛВО15-2х54-041 WP RA

1115254041

7.00

ЛВО15-2х54-032 WP HF

1115254032

7.90

ЛВО15-2х54-042 WP RA

1115254042

8.00

ЛВО15-4х14-031 WP HF

1115414031

5.80

ЛВО15-4х14-041 WP RA

1115414041

5.80

ЛВО15-4х14-131 WP HF

1115414131

4.80

ЛВО15-4х14-131 WP HF БАП

1115414181

5.80

ЛВО15-4х14-141 WP RA

1115414141

4.80

ЛВО15-4х14-141 WP RA БАП

1115414191

5.80

ЛВО15-4х14-032 WP HF

1115414032

6.60

ЛВО15-4х14-042 WP RA

1115414042

6.60

ЛВО15-4х14-132 WP HF

1115414132

5.80

ЛВО15-4х14-132 WP HF БАП

1115414182

6.80

ЛВО15-4х14-142 WP RA

1115414142

5.80

ЛВО15-4х14-142 WP RA БАП

1115414192

6.80

ЛВО15-4х24-031 WP HF

1115424031

5.80

ЛВО15-4х24-041 WP RA

1115424041

5.80

ЛВО15-4х24-131 WP HF

1115424131

4.80

ЛВО15-4х24-131 WP HF БАП

1115424181

5.80

ЛВО15-4х24-141 WP RA

1115424141

4.80

ЛВО15-4х24-141 WP RA БАП

1115424191

5.80

ЛВО15-4х24-032 WP HF

1115424032

6.60

ЛВО15-4х24-042 WP RA

1115424042

6.60

ЛВО15-4х24-132 WP HF

1115424132

5.80

ЛВО15-4х24-132 WP HF БАП

1115424182

6.80

ЛВО15-4х24-142 WP RA

1115424142

5.80

ЛВО15-4х24-142 WP RA БАП

1115424192

6.80

Наименование

Код

Масса, кг

ЛВО15 WP для ЛЛ Т8 G13

ЛВО15-2х18-021 WP

1115218021

3.80

ЛВО15-2х18-031 WP HF

1115218031

3.40

ЛВО15-2х18-022 WP

1115218022

4.40

ЛВО15-2х18-032 WP HF

1115218032

4.00

ЛВО15-2х18-121 WP

1115218121

2.75

ЛВО15-2х18-131 WP HF

1115218131

2.35

ЛВО15-2х18-122 WP

1115218122

3.35

ЛВО15-2х18-132 WP HF

1115218132

2.95

ЛВО15-4х18-021 WP

1115418021

7.60

ЛВО15-4х18-031 WP HF

1115418031

6.80

ЛВО15-4х18-031 WP HF БАП

1115418081

7.80

ЛВО15-4х18-022 WP

1115418022

8.80

ЛВО15-4х18-032 WP HF

1115418032

8.00

ЛВО15-4х18-032 WP HF БАП

1115418082

9.00

ЛВО15-4х18-121 WP

1115418121

5.50

ЛВО15-4х18-131 WP HF

1115418131

4.70

ЛВО15-4х18-122 WP

1115418122

6.70

ЛВО15-4х18-132 WP HF

1115418132

5.90
