НПП03 / ФПП03 Накладной светильник
Область применения: |
|
Назначение: |
|
Источник света: | Компактная люминесцентная лампа (КЛЛ), Лампа накаливания (ЛОН) |
Цоколь: | E27 |
Номинальное напряжение: | 220 В |
Класс защиты по току: | I |
Класс защиты IP: | IP65 |
Климатическое исполнение: | У3, Т3 |
Артикул производителя: | НПП03 / ФПП03 |
Мощность: | 20-100 Вт |
Габаритные размеры: | см. чертёж |
Производитель «Ардатовский СТЗ», Россия
ОПИСАНИЕ
Осветительные приборы НПП03 и ФПП03 применяются на территориях производственных предприятий, раздевалках спортивных комплексов, прачечных, кладовых инвентаря.
При установке изделия накладываются на поверхность потолка.
Вид приоритетного источника света: лампа накаливания или компактная люминесцентная лампа не влияет на габаритный формат модели. Важно соответствие резьбового цоколя лампы патрону Е27. Дополнительное оборудование для работы не требуется. Мощность применяемых ЛОН: в одноламповых версиях: 60 и 100 Вт, в двухламповых – 40 Вт. При выборе модификации с КЛЛ доступна установка лампы 20 Вт.
Защитное силикатное стекло крепится к корпусу посредством обечайки. Объединяемые конструктивные части изготовлены из стали. Поверхность от коррозии защищена слоем порошкового окрашивания. Недоступность для прикосновений к электроконтактам и непроницаемость относительно пыли и водных проявлений соблюдена герметичностью внутренней полости, соответствующей степени IP65. Защиту от механических воздействий в версиях светильников НПП03 и ФПП03 повышает стальная проволочная решётка.
ОСОБЕННОСТИ ПРОДУКТА
Безопасность. Прочное силикатное стекло. Защитная решетка.
конструкция
Корпус | Листовая сталь, окрашен белой порошковой краской. |
Защитная решетка | Стальная проволока, окрашена белой порошковой краской. |
Рассеиватель | Силикатное стекло. Крепится в корпус с помощью обечайки из листовой стали, окрашенной белой порошковой краской. |
Установка | Крепление на несущую поверхность. |
РАСШИФРОВКА МОДИФИКАЦИЙ
Третья цифра | 1 – базовое исполнение. 3 – с защитной решеткой. |

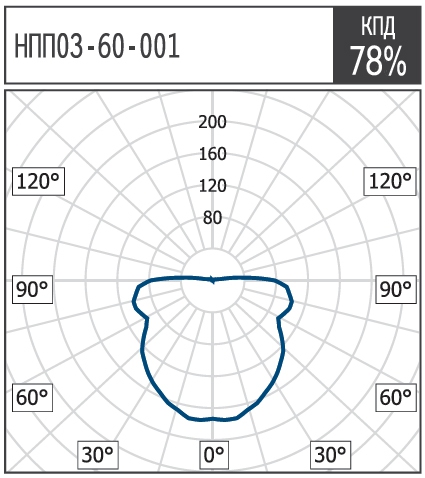

ксс

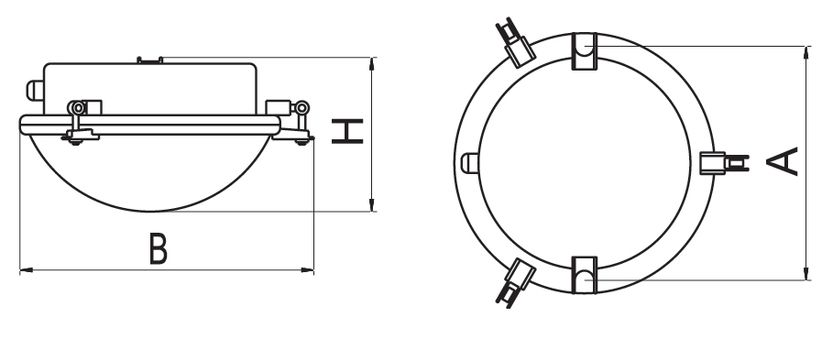

ГАБАРИТНЫЕ РАЗМЕРЫ
Наименование | B, мм | H, мм | A, мм |
НПП03-001 | 293 | 171 | 240 |
НПП03-003 | 293 | 180 | 240 |

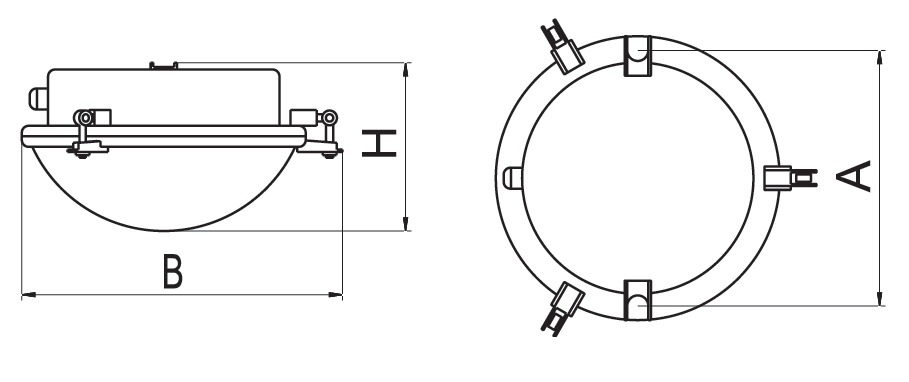

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Код |
Масса, кг |
НПП03 для ЛОН Е27 |
||
НПП03-60-001 |
1003160001 |
2.80 |
НПП03-60-003 |
1003160003 |
3.00 |
НПП03-100-001 |
1003100001 |
3.00 |
НПП03-100-003 |
1003100003 |
3.20 |
НПП03-2х40-001 |
1003240001 |
3.20 |
НПП03-2х40-003 |
1003240003 |
3.40 |
ФПП03 для КЛЛ Е27 |
||
ФПП03-20-001 |
1003020001 |
3.20 |
ФПП03-20-003 |
1003020003 |
3.20 |
