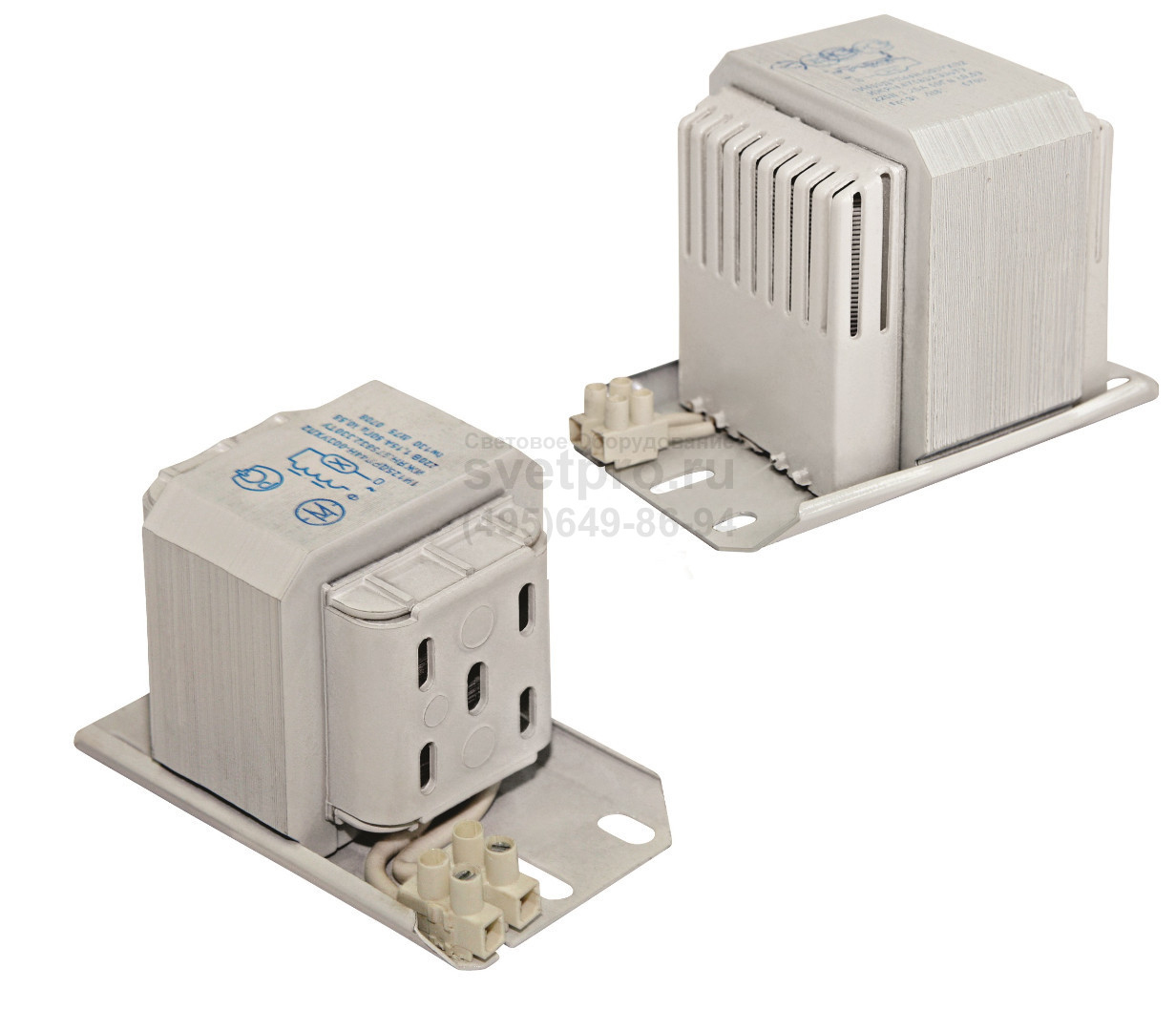

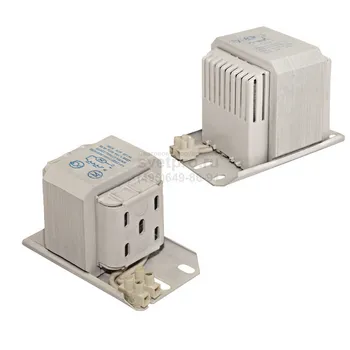

ПРА 1И125ДРЛ44Н-003УХЛ2 220В
Область применения: |
|
Назначение: |
|
Источник света: | Ртутная лампа (ДРЛ) |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Климатическое исполнение: | УХЛ2 |
Артикул производителя: | 1И125ДРЛ44Н-003УХЛ2 |
Мощность: | 125 Вт |
Гарантийный срок: | 18 |
Габаритные размеры: | см. чертёж |
Масса: | 1,3 кг |
Коэффициент мощности: | 0,55 |
Потери мощности: | 14 Вт |
Ток сети: | 0,63 А |
Пусковой ток лампы: | 2,4 А |
Производитель «GALAD», Россия
ОПИСАНИЕ
ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ И ТЕХНИЧЕСКИЕ ДАННЫЕ
Аппарат пускорегулирующий 1И125ДРЛ44Н-003УХЛ2 предназначен для обеспечения режима зажигания и стабилизации тока разрядных ламп высокого давления типа ДРЛ125 при включении их в сеть переменного тока частоты 50 Гц с номинальным напряжением 220В.
Аппарат предназначен для эксплуатации при температуре воздуха от плюс 40 до минус 60ºС среднегодовой относительной влажности 75% при 15ºС в условиях умеренно-холодного климата.
Аппарат сертифицирован на соответствие требованиям безопасности ГОСТ Р МЭК 60922 и ГОСТ Р 51318-99. Декларация о соответствии РОСС RU.АЯ81.Д03993, срок действия с 10.11.2011 по 10.11.2014, выдана обществом с ограниченной ответственностью «Мордовсертификация» (орган по сертификации продукции и услуг) РОСС RU.0001.10АЯ81.
Технические характеристики приведены в таблице.
Напряжение на дросселе, В | 154 |
Рабочий ток, А | 1,15 |
Ток короткого замыкания, А, не более | 2,4 |
Потери мощности, Вт не более | 14 |
Коэффициент мощности, не менее | 0,55 |
Класс защиты аппарата от поражения электрическим током – 0 по ГОСТ12.2.007.0-75
Содержание меди в аппарате – 0,180 кг
КОМПЛЕКТНОСТЬ
В комплект поставки входит:
- аппарат пускорегулирующий - 1 шт.
- упаковка аппарата - 1 комплект на 6 аппаратов
- паспорт - 1 экз.

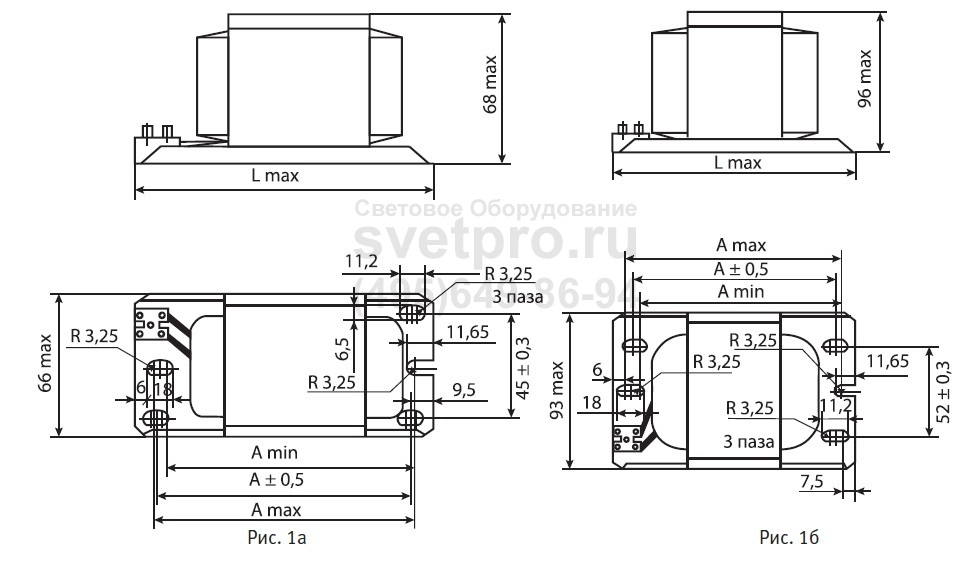

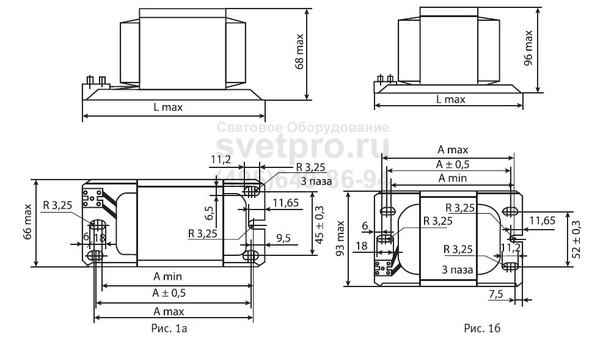

Габаритные, установочные размеры и масса аппарата приведены в разделе "габаритные размеры".
РЕСУРСЫ, СРОКИ СЛУЖБЫ И ХРАНЕНИЯ И ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Срок службы аппарата 10 лет.
Средний срок сохраняемости аппарата до ввода в эксплуатацию не более 2-х лет.
Предприятие-изготовитель гарантирует соответствие аппарата требованиям технических условий «Аппараты пускорегулирующие» ИЖЯН.675832.330ТУ при соблюдении условий монтажа, эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации 18 мес. со дня ввода в эксплуатацию, но не более 24 мес. со дня отгрузки.
ПОДГОТОВКА ИЗДЕЛИЯ К ИСПОЛЬЗОВАНИЮ
Аппарат установить на основание и закрепить с помощью винтов М 6.

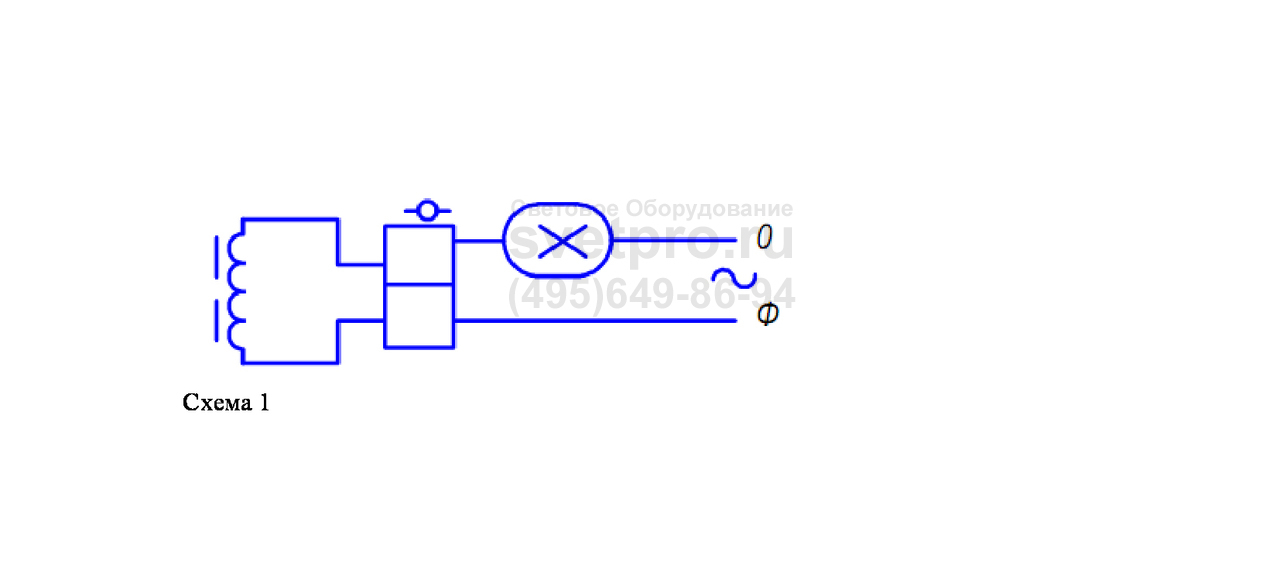

Для подключения аппарата необходимо соединительные провода сети, лампы и ИЗУ подсоединить к соответствующим клеммам клеммных колодок согласно схемы, указанной на рисунке ниже.
