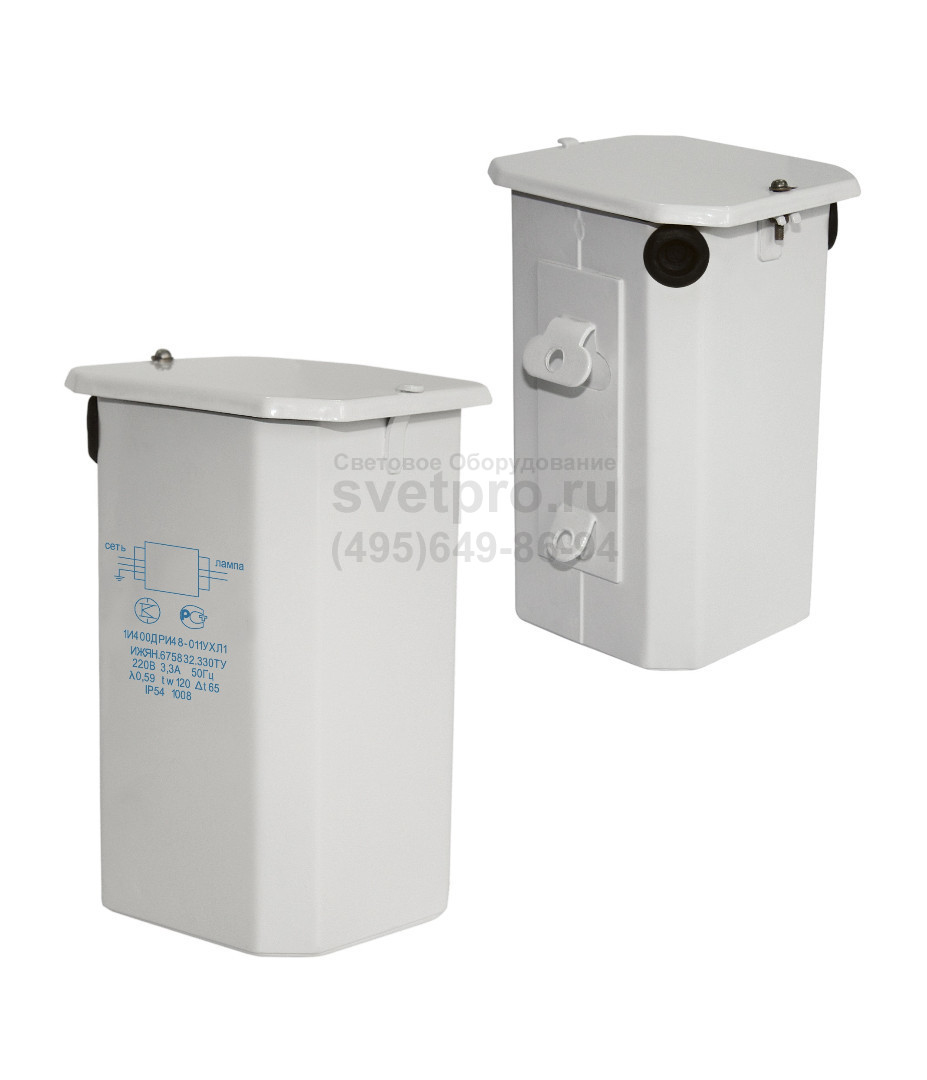

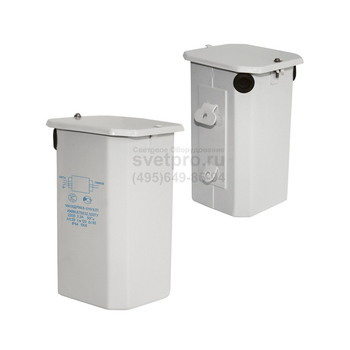

ПРА 1И250Н81-006УХЛ1 380ВсИЗУ БУР
Область применения: |
|
Назначение: |
|
Источник света: | Металлогалогенная лампа (МГЛ) |
Номинальное напряжение: | 380 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | 1И250Н81-006УХЛ1 |
Мощность: | 250 Вт |
Гарантийный срок: | 18 |
Габаритные размеры: | см. чертёж |
Масса: | 8,4 кг |
Коэффициент мощности: | 0,35 |
Потери мощности: | 39 Вт |
Ток сети: | 2,15 А |
Пусковой ток лампы: | 3 А |
Производитель «GALAD», Россия
ОПИСАНИЕ
ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ И ТЕХНИЧЕСКИЕ ДАННЫЕ
Аппарат пускорегулирующий 1И250Н81-006УХЛ1 предназначен для обеспечения режима зажигания и стабилизации тока металлогалогенных ламп типа ДРИЗ 250-2 при включении их в сеть переменного тока частотой 50 Гц с номинальным напряжением 380В.
Аппарат предназначен для эксплуатации при температуре воздуха от плюс 40 до минус 60ºС относительной влажности 75% при 15ºС
Аппарат сертифицирован на соответствие требованиям безопасности ГОСТ16809-88. Декларация о соответствии РОСС RU.АЯ81.Д02997, срок действия с 23.07.2010 до 23.07.2013 выдана обществом с ограниченной ответственностью «Мордовсертификация» (Орган по сертификации продукции и услуг), РОСС RU.0001.10АЯ81.
Технические характеристики приведены в таблице.
Напряжение на дросселе, В | 333 |
Рабочий ток, А | 2,15 |
Ток короткого замыкания, А, не более | 3,0 |
Потери мощности, Вт не более | 39 |
Коэффициент мощности, не менее | 0,35 |
Класс защиты аппарата – 1 по ГОСТ12.2.007.0-75
Содержание меди в аппарате – 1,064 кг.
КОМПЛЕКТНОСТЬ
В комплект поставки входит:
- аппарат пускорегулирующий - 1 шт.
- упаковка аппарата - 1 шт. на 1 аппарат
- паспорт - 1 экз.

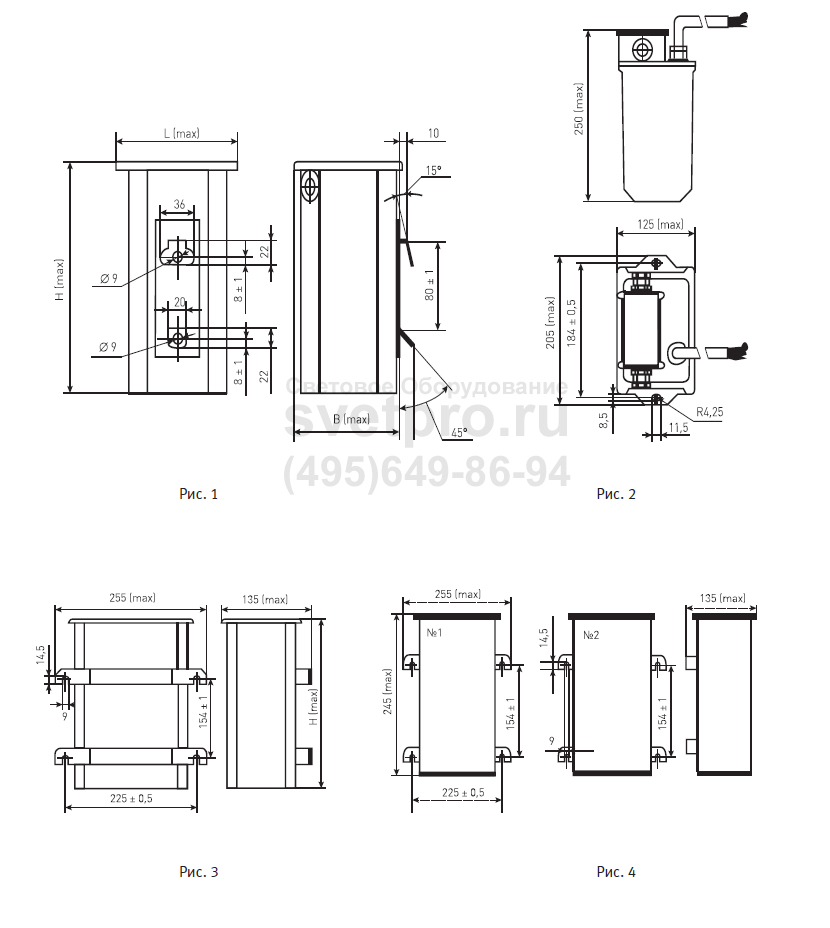

Габаритные, установочные размеры и масса аппарата приведены в разделе "габаритные размеры".
РЕСУРСЫ, СРОКИ СЛУЖБЫ И ХРАНЕНИЯ И ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Срок службы аппарата не менее 10 лет.
Средний срок сохраняемости аппарата до ввода в эксплуатацию не более 2-х лет.
Предприятие-изготовитель гарантирует соответствие аппарата требованиям технических условий ТУ16-675.161-2007 при соблюдении условий хранения, транспортирования, монтажа и эксплуатации.
Гарантийный срок эксплуатации - 18 мес. со дня ввода в эксплуатацию, но не более 24 мес. со дня отгрузки.
ПОДГОТОВКА ИЗДЕЛИЯ К ИСПОЛЬЗОВАНИЮ
Аппарат, предназначенный для эксплуатации на открытом воздухе установить в вертикальном положении (крышкой вверх), а для работы в производственных помещениях может устанавливаться в вертикальном и горизонтальном положениях. Установка аппарата производится на специальную лапку, приваренную к кожуху.
Для подключения аппарата к сети и лампе нужно:
- снять крышку, отвернув винты;

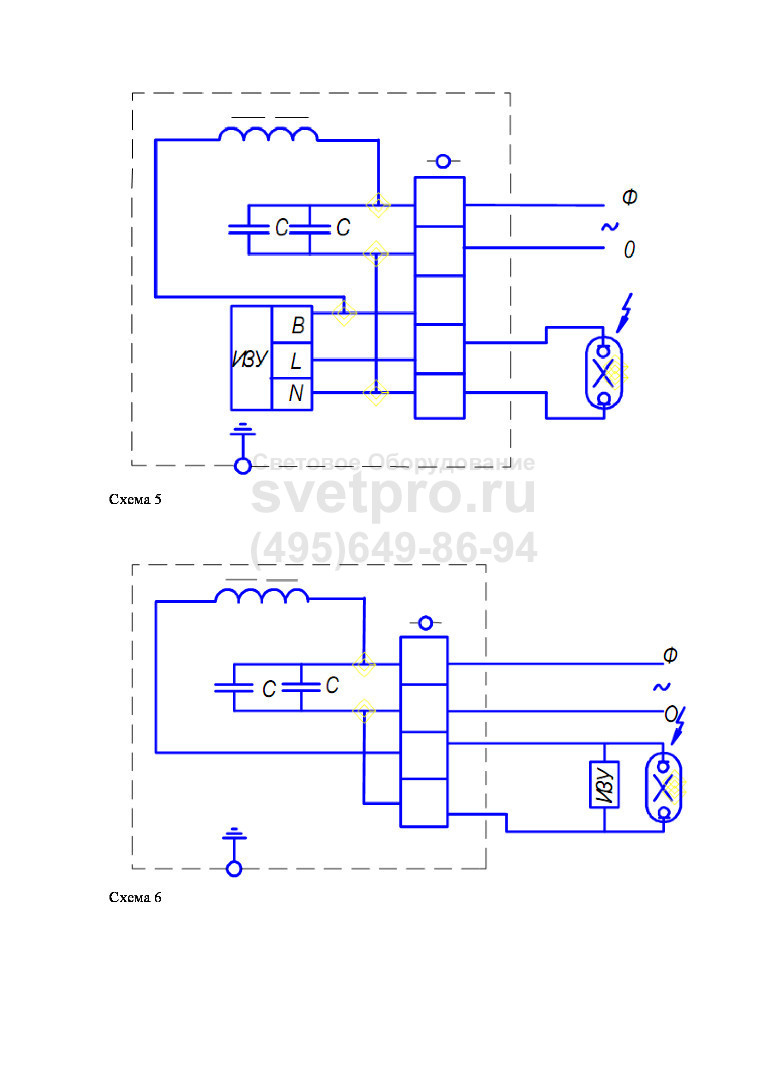

- пропустить кабели через ниппели и произвести монтаж согласно схемы, указанной на рисунке ниже;
- установить крышку в первоначальное положение, завернув винты.
