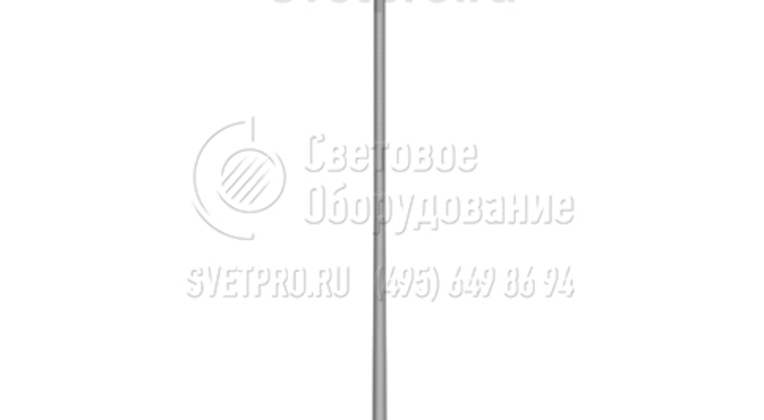

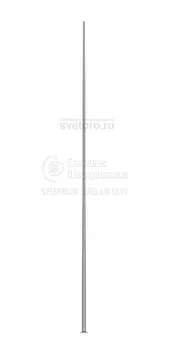

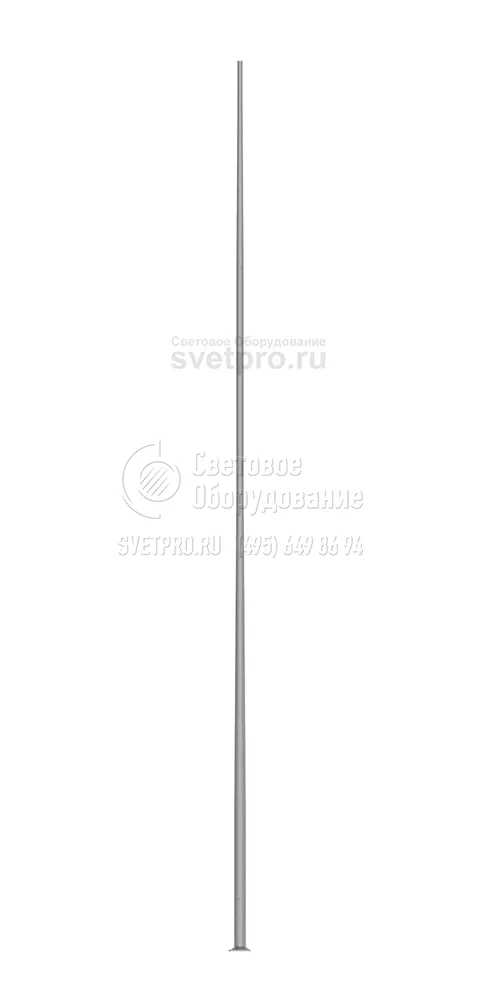

Тип MAL-12,5...MAL-16 wzm Алюминиевые осветительные мачты

Главная > Каталог продукции > Стальные опоры и мачты > Мачты прожекторные > Тип MAL-12,5...MAL-16 wzm Алюминиевые осветительные мачты

Цена*: от 27 591 руб

* – Цeнa зa 1 шт нocит cпpaвoчный xapaктep, утoчняйтe oптoвыe цeны пo тeлeфoну

Мы работаем с ЭДО СБИС

Звоните +7 (495) 649-86-94

Возможна установка "под ключ"

Область применения:	Уличное освещение.
Назначение:	Мачты прожекторные

ОПИСАНИЕ

Анодирование: 10 цветов, каждый с возможностью глянца
Материал: шлифованный, анодированный алюминий, с дополнительной возможностью обеспечения эластомером по цвету опоры до высоты 350 мм (другая высота по желанию клиента)
Диаметр окончания мачты: ø100 мм
Монтаж светильника: непосредственно на опоре, светильники с креплением ø60 мм с параметрами веса и поверхности, которые не превышают данных из таблицы выдержанности указанных в технической карте.
Тип применяемых оголовников: согласно таблице по выдержанности
Упаковка: полипропиленовый материал

Технические данные

Тип опоры	MAL-12,5	MAL-13	MAL-14	MAL-15	MAL-16
Высота опоры H (мм)	12500	13000	14000	15000	16000
Код	42501/C...	42502/C...	42504/C...	42506/C...	42508/C...
Вес нетто (кг)	93,8	98,7	107,6	111,1	115,2
Ориентировочный единичный объем (м?)*	0,64	0,68	0,76	0,77	0,78
Предлагаемые типы оголовников для применения на мачтах	WM, WRK
Тип фундамента / Тип анкерного устройства	B-80 / Z-80
Болтовое соединение	4 x M24
Код фундамента / код анкерного устройства	311180 / 311208
Комплект соединительных элементов	4012
Размер основания (сторона /расстояние болтов / толщина) (мм)	400 / 300 / 20

Тип опоры	MAL-12,5 wzm	MAL-13 wzm	MAL-14 wzm	MAL-15 wzm	MAL-16 wzm
Высота опоры H (мм)	12500	13000	14000	15000	16000
Код	42551/C...	42552/C...	42554/C...	42556/C...	42558/C...
Вес нетто (кг)	101,2	106,2	114,9	118,4	122,5
Ориентировочный единичный объем (м?)*	0,64	0,68	0,76	0,77	0,78
Предлагаемые типы оголовников для применения на мачтах	WM, WRK
Тип фундамента / Тип анкерного устройства	B-80 / Z-80
Болтовое соединение	4 x M24
Код фундамента / код анкерного устройства	311180 / 311208
Комплект соединительных элементов	4012
Размер основания (сторона /расстояние болтов / толщина) (мм)	400 / 300 / 20

*При заказах в количестве больше чем 10 шт. переданные единичные объёмы могут изменится из-за способа упаковки / С...выбор цвета анодирования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Высота:	12,5-16 м
Вес:	93,8-122,5 кг
Верхний диаметр:	100 мм
Материал:	анодированный алюминий
Артикул производителя:	MAL-12,5...MAL-16 wzm
Габаритные размеры:	см. таблицу

Производитель «ROSA», Польша

Таблица кодов заказа

MAL-12,5 код 42501		Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-12,5 код 42501		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WRK-3	15	0,3 (Cx=0,7)	0,24 (Cx=0,7)	0,15 (Cx=0,7)	0,12 (Cx=0,7)
WRK-4	15	0,26 (Cx=0,7)	0,2 (Cx=0,7)	x	x
WRK-5	15	0,17 (Cx=0,7)	0,11 (Cx=0,7)	x	x
WM-1	15	0,37	0,8	0,61	0,56
WM-2	15	0,43	0,36	0,27	0,24
WM-21	15	0,39	0,32	0,24	0,21
WM-21 REG	15	0,36	0,31	0,24	0,19
WM-31 REG	15	0,15	0,11	x	x
WM-3	15	0,32	0,27	0,2	0,18
WM-4	15	0,29	0,24	0,18	0,16
WM-42	15	0,23	0,18	0,12	0,1
WM-5	15	0,25	0,2	0,14	0,12
WM-6	15	0,22	0,17	0,11	0,1

MAL-12,5 код 42501	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-12,5 код 42501	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
40	0,92	0,78	0,61	0,55
90	0,78	0,67	0,51	0,46

MAL-13 код 42502		Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-13 код 42502		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WRK-3	15	0,24 (Cx=0,7)	0,18 (Cx=0,7)	0,1 (Cx=0,7)	x
WRK-4	15	0,2 (Cx=0,7)	0,14 (Cx=0,7)	x	x
WRK-5	15	0,11 (Cx=0,7)	x	x	x
WM-1	15	0,37	0,7	0,53	0,48
WM-2	15	0,37	0,31	0,23	0,2
WM-21	15	0,33	0,27	0,19	0,17
WM-21REG	15	0,31	0,25	0,18	0,14
WM-31REG	15	0,12	x	x	x
WM-3	15	0,27	0,22	0,16	0,15
WM-4	15	0,25	0,2	0,15	0,13
WM-42	15	0,18	0,14	x	x
WM-5	15	0,2	0,16	0,1	x
WM-6	15	0,17	0,13	x	x

MAL-13 код 42502	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-13 код 42502	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
40	0,8	0,68	0,52	0,47
90	0,66	0,56	0,42	0,38

MAL-14 код 42504		Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-14 код 42504		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WRK-3	15	0,14 (Cx=0,7)	x	x	x
WRK-4	15	0,1 (Cx=0,7)	x	x	x
WM-1	15	0,37	0,53	0,39	0,34
WM-2	15	0,28	0,23	0,16	0,14
WM-21	15	0,24	0,19	0,13	0,11
WM-21REG	15	0,22	0,17	0,11	x
WM-3	15	0,2	0,16	0,11	0,1
WM-4	15	0,18	0,14	x	x
WM-42	15	0,12	x	x	x
WM-5	15	0,13	0,1	x	x
WM-6	15	0,11	x	x	x

MAL-14 код 42504	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-14 код 42504	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
40	0,62	0,51	0,38	0,34
90	0,5	0,41	0,29	0,26

MAL-15 код 42506		Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-15 код 42506		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WM-1	15	0,37	0,36	0,24	0,21
WM-2	15	0,19	0,14	x	x
WM-21	15	0,15	0,11	x	x
WM-21REG	15	0,12	x	x	x
WM-3	15	0,13	0,1	x	x
WM-4	15	0,11	x	x	x

MAL-15 код 42506	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-15 код 42506	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
40	0,43	0,34	0,24	0,21
90	0,31	0,24	0,16	0,13

MAL-16 код 42508		Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-16 код 42508		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WRK-3	15	0,12 (Cx=0,7)	x	x	x
WM-1	15	0,37	0,45	0,33	0,3
WM-2	15	0,24	0,19	0,14	0,12
WM-21	15	0,2	0,16	0,1	x
WM-21REG	15	0,11	x	x	x
WM-3	15	0,17	0,14	x	x
WM-4	15	0,15	0,12	x	x
WM-5	15	0,11	x	x	x

MAL-16 код 42508	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-16 код 42508	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
90	0,44	0,35	0,24	0,2

MAL-12,5 wzm код 42551		Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-12,5 wzm код 42551		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WRK-3	15	0,49 (Cx=0,7)	0,39 (Cx=0,7)	0,27 (Cx=0,7)	0,24 (Cx=0,7
WRK-4	15	0,44 (Cx=0,7)	0,35 (Cx=0,7)	x	0,2 (Cx=0,7)
WRK-5	15	0,34 (Cx=0,7)	0,26 (Cx=0,7)	0,15 (Cx=0,7)	0,11 (Cx=0,7
WRK-6	15	0,25 (Cx=0,7)	0,17 (Cx=0,7)	x	x
WM-1	15	0,37	1,12	0,87	0,79
WM-2	15	0,6	0,51	0,39	0,36
WM-21	15	0,56	0,47	0,36	0,32
WM-21REG	15	0,51	0,43	0,33	0,28
WM-31REG	15	0,25	0,19	0,14	0,1
WM-3	15	0,45	0,38	0,29	0,26
WM-4	15	0,42	0,36	0,27	0,24
WM-42	15	0,36	0,29	0,21	0,18
WM-5	15	0,37	0,31	0,22	0,2
WM-6	15	0,34	0,28	0,2	0,17

MAL-12,5 wzm код 42551	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-12,5 wzm код 42551	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
100	1,07	0,92	0,71	0,65

MAL-13 wzm код 42552		Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-13 wzm код 42552		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WRK-3	15	0,41 (Cx=0,7)	0,32 (Cx=0,7)	0,21 (Cx=0,7)	0,18 (Cx=0,7
WRK-4	15	0,36 (Cx=0,7)	0,28 (Cx=0,7)	x	0,14 (Cx=0,7
WRK-5	15	0,27 (Cx=0,7)	0,19 (Cx=0,7)	x	x
WRK-6	15	0,17 (Cx=0,7)	0,1 (Cx=0,7)	x	x
WM-1	15	0,37	1	0,77	0,7
WM-2	15	0,53	0,45	0,34	0,31
WM-21	15	0,49	0,41	0,31	0,27
WM-21REG	15	0,46	0,38	0,29	0,24
WM-31REG	15	0,21	0,16	0,11	x
WM-3	15	0,39	0,33	0,25	0,23
WM-4	15	0,36	0,31	0,23	0,21
WM-42	15	0,3	0,24	0,16	0,14
WM-5	15	0,31	0,26	0,18	0,16
WM-6	15	0,28	0,23	0,16	0,14

MAL-13 wzm код 42552	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-13 wzm код 42552	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
100	0,93	0,79	0,61	0,55

MAL-14 wzm код 42554		Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-14 wzm код 42554		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WRK-3	15	0,29 (Cx=0,7)	0,22 (Cx=0,7)	0,13 (Cx=0,7)	0,1 (Cx=0,7)
WRK-4	15	0,25 (Cx=0,7)	0,18 (Cx=0,7)	x	x
WRK-5	15	0,16 (Cx=0,7)	x	x	x
WM-1	15	0,37	0,8	0,6	0,54
WM-2	15	0,42	0,35	0,26	0,23
WM-21	15	0,39	0,32	0,23	0,2
WM-21REG	15	0,35	0,28	0,21	0,16
WM-31REG	15	0,15	0,1	x	x
WM-3	15	0,31	0,26	0,19	0,17
WM-4	15	0,28	0,23	0,17	0,15
WM-42	15	0,22	0,17	0,1	x
WM-5	15	0,24	0,19	0,12	0,11
WM-6	15	0,21	0,16	0,1	x

MAL-14 wzm код 42554	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-14 wzm код 42554	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
100	0,73	0,61	0,46	0,41

MAL-15 wzm код 42556		Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-15 wzm код 42556		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WRK-3	15	0,17 (Cx=0,7)	0,11 (Cx=0,7)	x	x
WRK-4	15	0,13 (Cx=0,7)	x	x	x
WM-1	15	0,37	0,59	0,43	0,38
WM-2	15	0,31	0,25	0,18	0,15
WM-21	15	0,28	0,22	0,14	0,12
WM-21REG	15	0,24	0,18	0,12	x
WM-3	15	0,22	0,18	0,12	0,11
WM-4	15	0,2	0,16	0,1	x
WM-42	15	0,14	x	x	x
WM-5	15	0,15	0,11	x	x
WM-6	15	0,12	x	x	x

MAL-15 wzm код 42556	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-15 wzm код 42556	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
90	0,54	0,44	0,31	0,27

MAL-16 wzm код 42558		Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-16 wzm код 42558		Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Тип оголовника	Допустимый вес единичного светильника	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
WRK-3	15	0,12 (Cx=0,7)	x	x	x
WM-1	15	0,37	0,45	0,33	0,3
WM-2	15	0,24	0,19	0,14	0,12
WM-21	15	0,2	0,16	0,1	x
WM-21REG	15	0,11	x	x	x
WM-3	15	0,17	0,14	x	x
WM-4	15	0,15	0,12	x	x
WM-5	15	0,11	x	x	x

MAL-16 wzm код 42558	Допустимая боковая поверхность единичного светильника [м2] для Cx=1
MAL-16 wzm код 42558	Vref. = 22 м/сек	Vref. = 24 м/сек	Vref. = 26 м/сек	Vref. = 28 м/сек
Допустимый вес отдельного светильника (кг)	I зона, II категория территории	I и III зона, II категория территории до 450м н.у.м.	II зона, II категория территории	III зона, II категория территории до 755м н.у.м.
9	0,44	0,35	0,24	0,2

как выбрать опору?

Изготовили 48 Мачт освещения за 45 дней

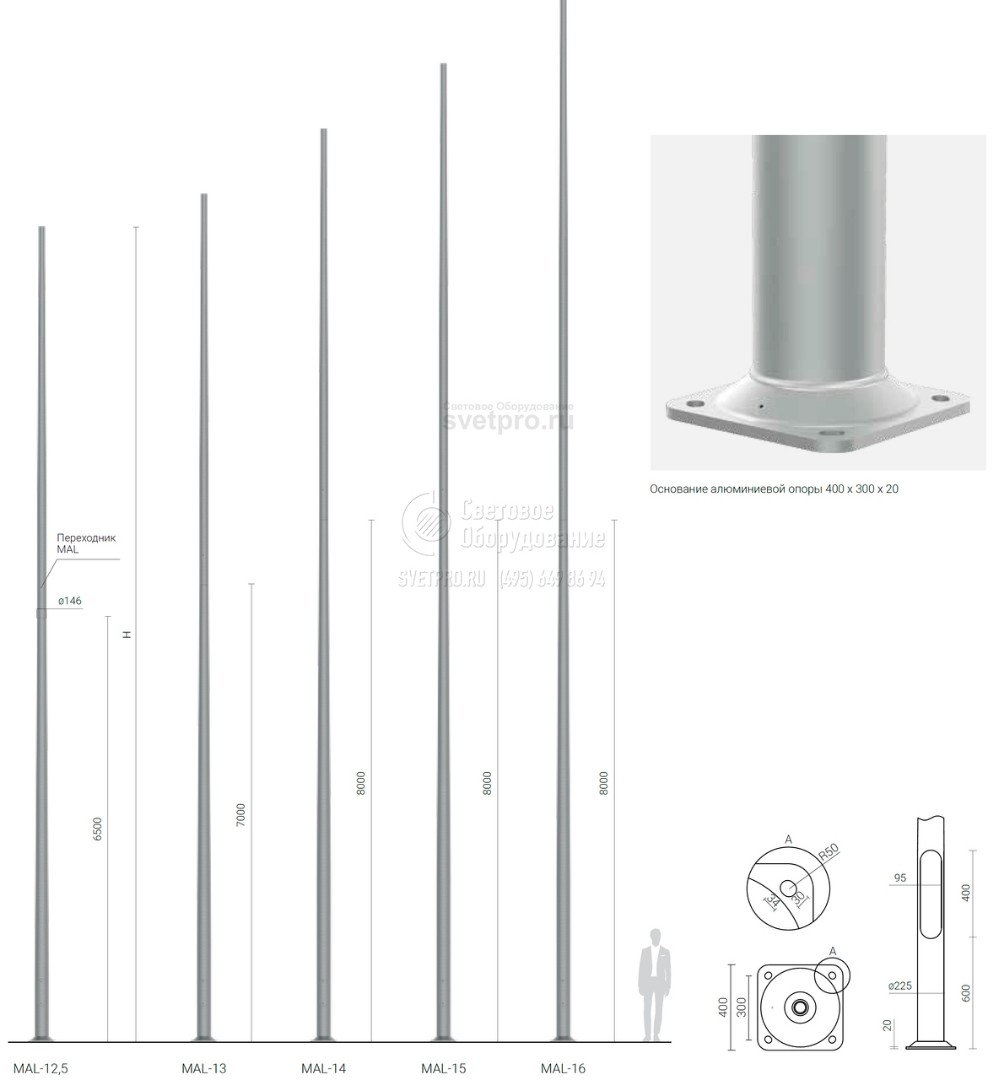

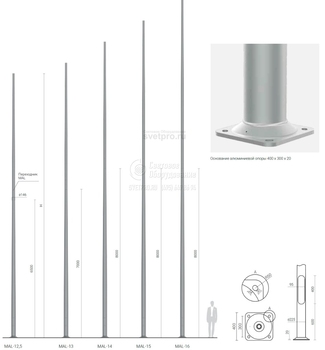

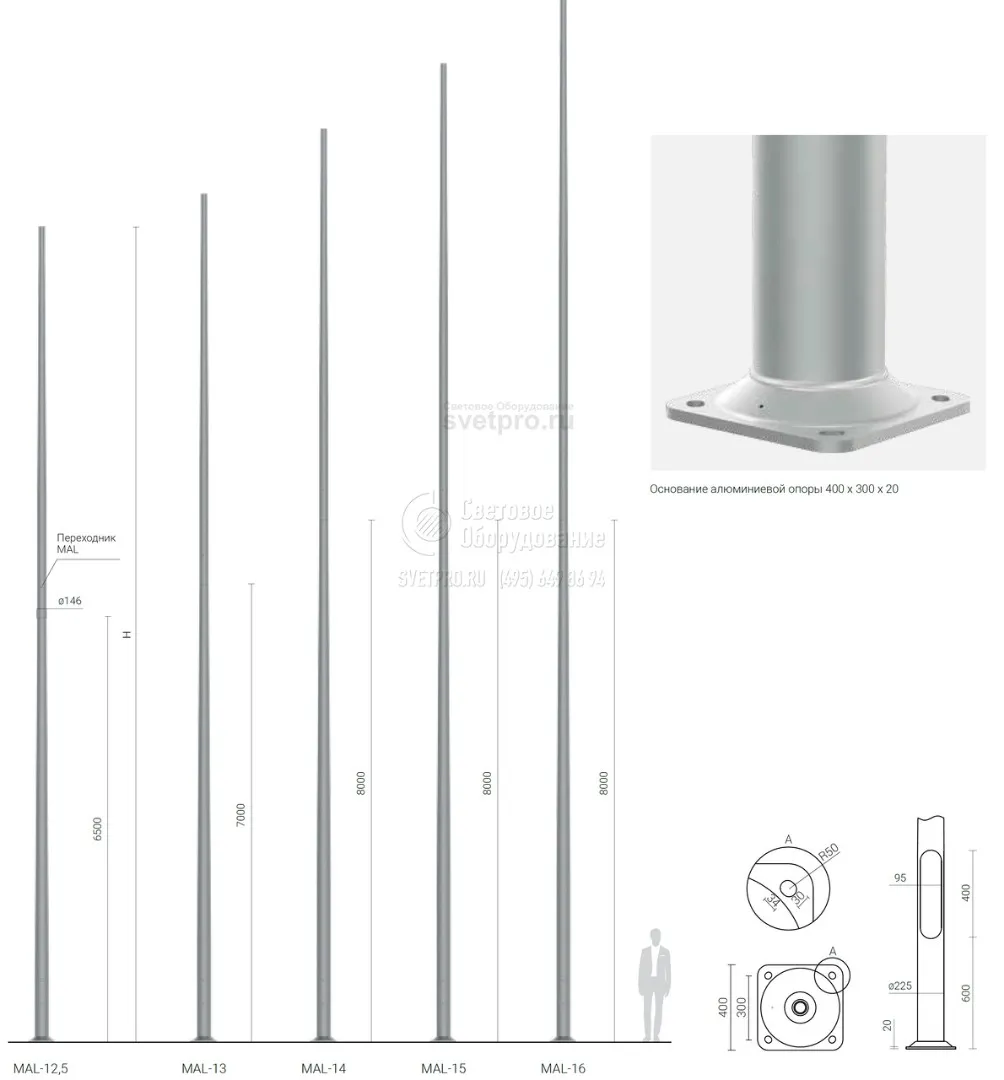

ГАБАРИТНЫЕ РАЗМЕРЫ
