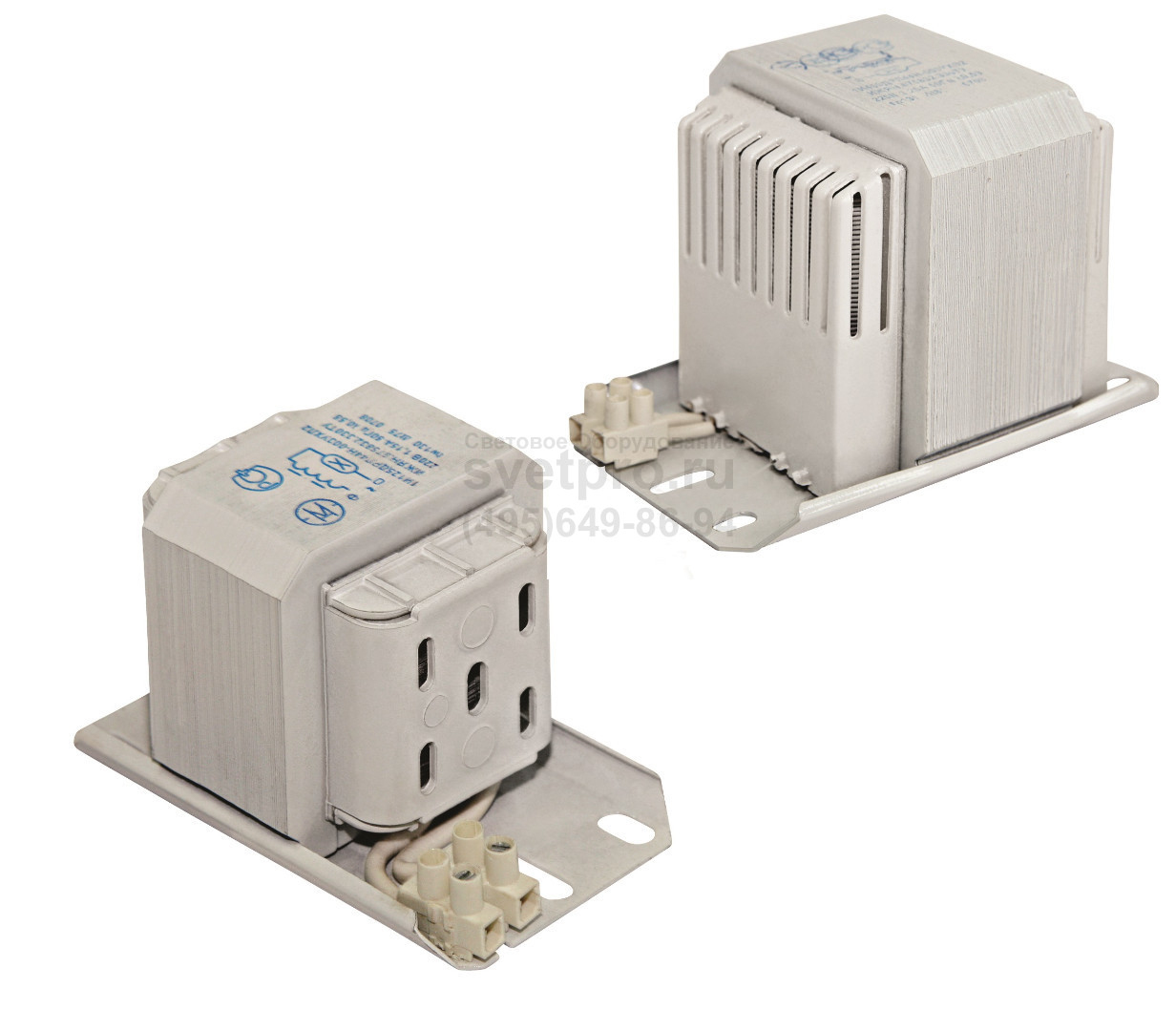

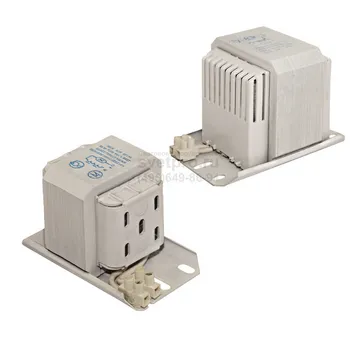

ПРА 1И400ДРЛ44Н-001УХЛ2 220В
Область применения: |
|
Назначение: |
|
Источник света: | Ртутная лампа (ДРЛ) |
Номинальное напряжение: | 220 В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Климатическое исполнение: | УХЛ2 |
Артикул производителя: | 1И400ДРЛ44Н-001УХЛ2 |
Мощность: | 400 Вт |
Гарантийный срок: | 18 |

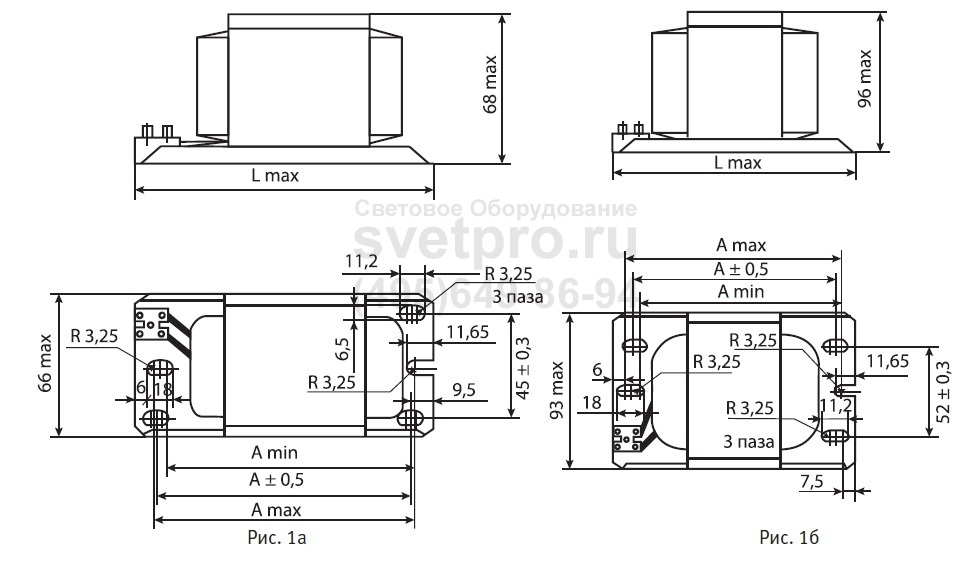

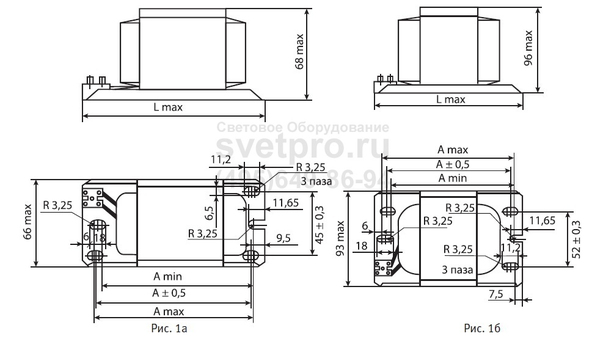

Габаритные размеры: | см. чертёж |
Масса: | 3,6 кг |
Коэффициент мощности: | 0,58 |
Потери мощности: | 26 Вт |
Ток сети: | 2,4 А |
Пусковой ток лампы: | 6,8 А |
Производитель «GALAD», Россия
ОПИСАНИЕ
ОСНОВНЫЕ СВЕДЕНИЯ ОБ ИЗДЕЛИИ И ТЕХНИЧЕСКИЕ ДАННЫЕ
Аппарат пускорегулирующий 1И400ДРЛ44Н-001УХЛ2 предназначен для обеспечения режима зажигания и стабилизации тока разрядных ламп высокого давления типа ДРЛ44Н при включении их в сеть переменного тока частоты 50 Гц с номинальным напряжением 220В.
Аппарат используется совместно с импульсным зажигающим устройством.
Аппарат предназначен для эксплуатации при температуре воздуха от плюс 40 до минус 60ºС среднегодовой относительной влажности 75% при 15ºС в условиях умеренно-холодного климата.
Аппарат сертифицирован на соответствие требованиям безопасности ГОСТ Р МЭК 60922 и ГОСТ Р 51318-99. Декларация о соответствии РОСС RU.АГ31.Д01045, срок действия с 19.10.2011 по 18.10.2014, выдана органом по сертификации продукции ООО «Межрегиональная компания «Центр сертификации и испытаний» РОСС RU.0001.11АГ31.
Технические характеристики приведены в таблице.
Напряжение на дросселе, В | 146 |
Рабочий ток, А | 3,25 |
Потери мощности, Вт не более | 26 |
Коэффициент мощности, не менее | 0,58 |
Класс защиты аппарата от поражения электрическим током – 1 по ГОСТ12.2.007.0-75
Содержание алюминия в аппарате – 0,220 кг
КОМПЛЕКТНОСТЬ
В комплект поставки входит:
- аппарат пускорегулирующий - 1 шт.
- упаковка аппарата - 1 комплект на 2 аппарата
- паспорт - 1 экз.
Габаритные, установочные размеры и масса аппарата приведены в разделе "габаритные размеры".
РЕСУРСЫ, СРОКИ СЛУЖБЫ И ХРАНЕНИЯ И ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Срок службы аппарата 10 лет.
Средний срок сохраняемости аппарата до ввода в эксплуатацию не более 2-х лет.
Предприятие-изготовитель гарантирует соответствие аппарата требованиям технических условий «Аппараты пускорегулирующие» ИЖЯН.675832.330ТУ при соблюдении условий монтажа, эксплуатации, транспортирования и хранения.
Гарантийный срок эксплуатации 18 мес. со дня ввода в эксплуатацию, но не более 24 мес. со дня отгрузки.
ПОДГОТОВКА ИЗДЕЛИЯ К ИСПОЛЬЗОВАНИЮ
Аппарат установить на основание и закрепить с помощью винтов М 6.

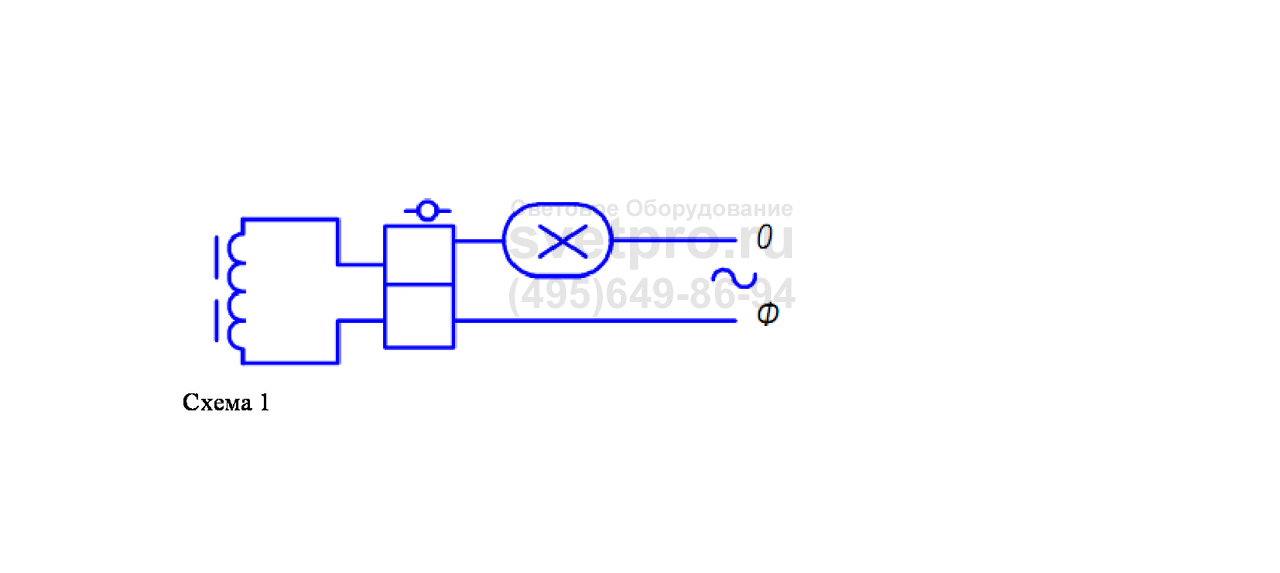

Для подключения аппарата необходимо соединительные провода сети, лампы и ИЗУ подсоединить к соответствующим клеммам клеммных колодок согласно схемы, указанной на рисунке ниже.
