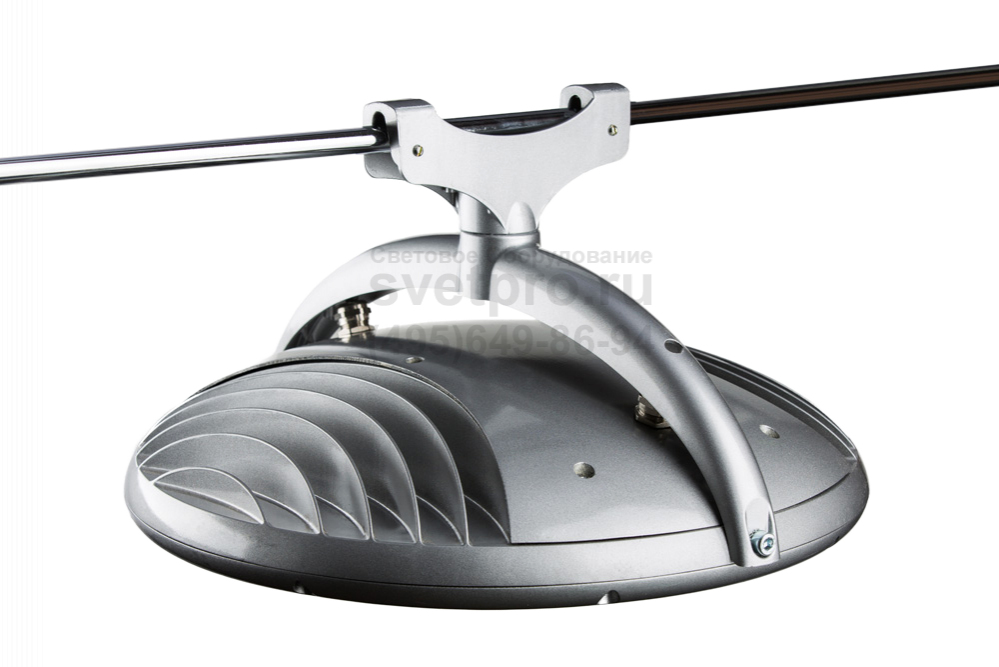

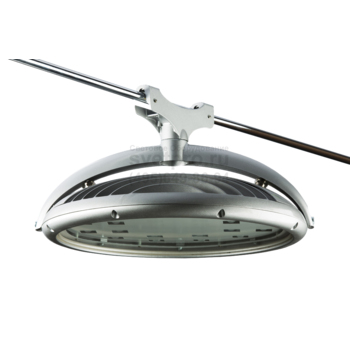

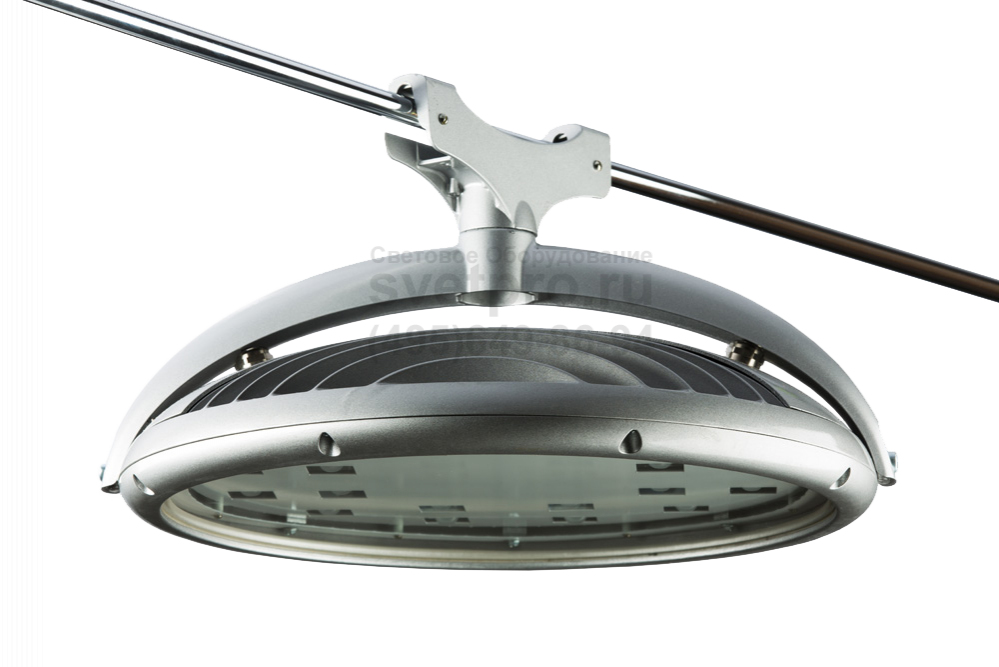

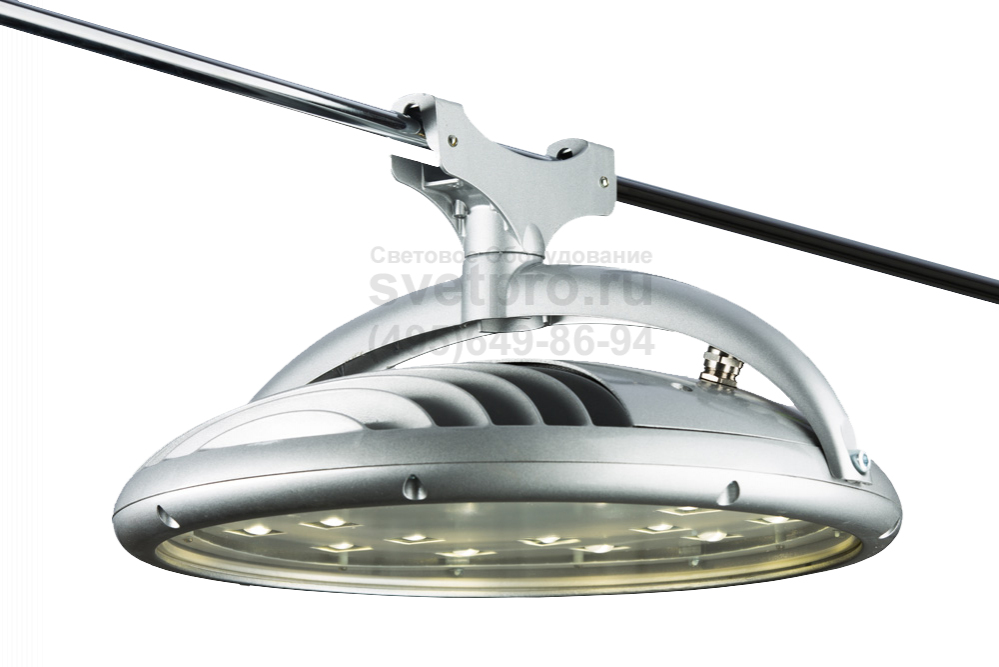

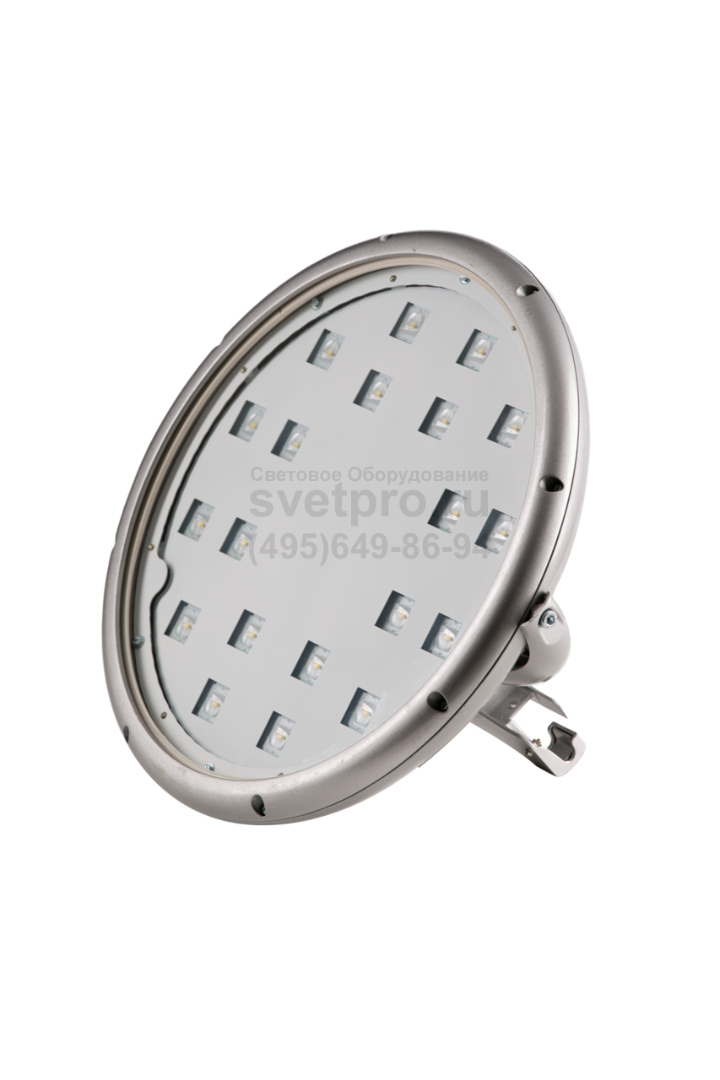

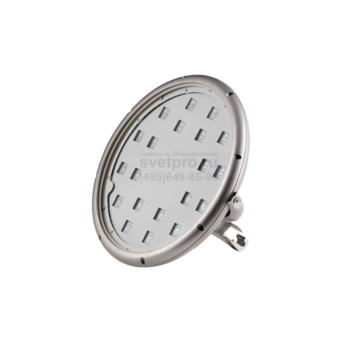

Светильник подвесной GALAD Кассиопея LED
Номинальное напряжение: | 220 (90–305) В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | У1 |
Артикул производителя: | ШО/С1 LED, ШО/С1 VS LED |
Мощность: | 40-100 Вт |
Гарантийный срок: | 36 |
Габаритные размеры: | см. чертёж |
Индекс цветопередачи: | 75-80 Ra |
Цветовая температура: | 5000 К |
Световой поток: | 3420-10500 лм |
Производитель «GALAD», Россия
ОПИСАНИЕ
Светильник GALAD Кассиопея LED – изделие, которое может быть применено в функционально-декоративном освещении городских территорий: улиц и дворов, объектов транспортной структуры: мостов, перронов, платформ, производственных проездов.
Для установки осветительного прибора необходимо создание условий для подвешивания. В качестве основы обычно выступает стальной натянутый трос. Неточности положения, вызванные силой натяжения троса или разностью уровней, сглаживаются узлом крепления. Он позволяет корректировки: вертикальные и горизонтальные.
Стандартная сеть 220 В, имея значительные отклонения 90–305 В, нормально воспринимается в виде электропитания. Необходимые преобразования осуществляет встроенный блок питания. Выбор параметров мощности доступен из значений: 40, 60, 80, 100 Вт. Световая отдача ИС превышает 100 лм/Вт.

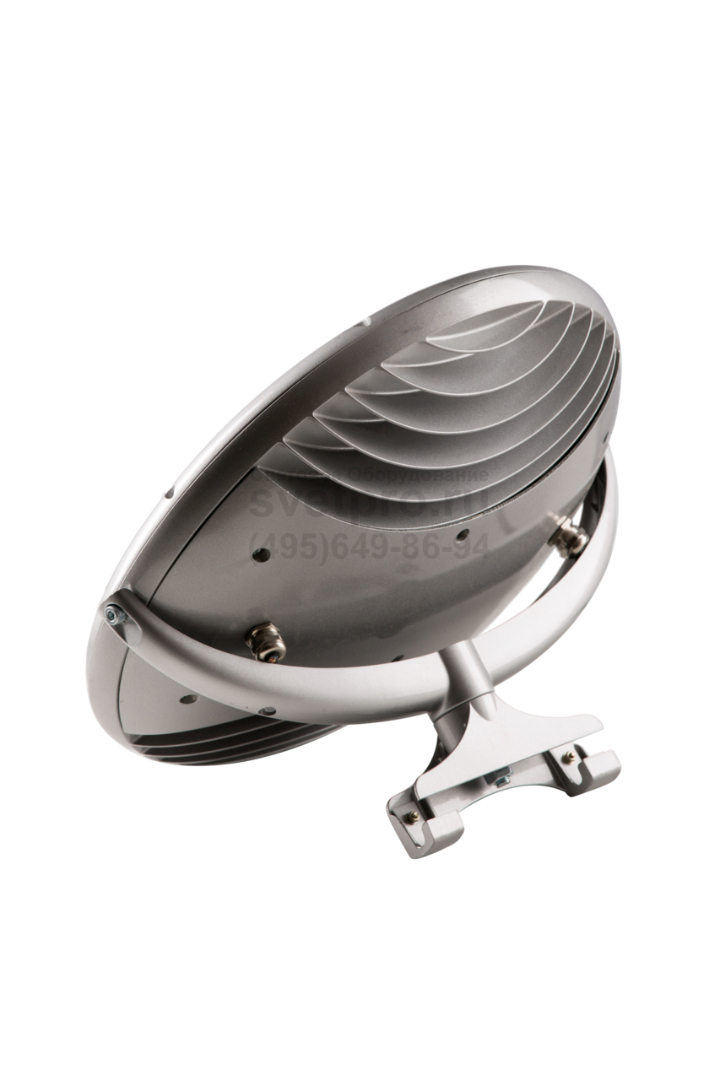

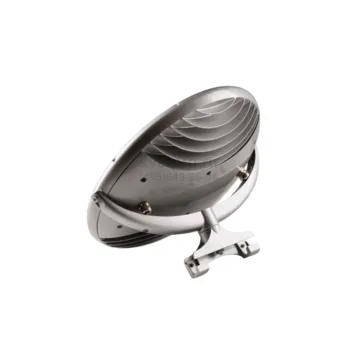

Алюминиевый корпус выполняет функцию теплоотвода, для чего его поверхность содержит ребристые элементы. Теплоотвод важен для длительной работы светодиодов. В GALAD Кассиопея LED применена вторичная оптика – линзы, формирующие широкое осевое светораспределение. Высокая герметичность – IP66 – еще один источник длительной работоспособности.
История светильника
Пожалуй, GALAD Кассиопея LED можно назвать одним из наших самых футуристичных и смелых в дизайнерском отношении светильников. Такой прибор мог бы быть описан фантастами XIX века как составная часть космического корабля века XXI.
И хотя Кассиопея LED не бороздит просторы космоса вместе с отчаянными путешественниками, свое звездное название этот светильник вполне оправдывает необычным дизайном, который органично вписывается в архитектурный концепт исторических улиц. А возможность крепления как на трос, так и на кронштейн позволяет не ограничиваться центральными районами города, а применять этот светильник и при освещении дворов новостроек и железнодорожных платформ.
Преимущества
- Блок питания внутри герметично защищён.
- Литой корпус: алюминиевый с порошковым покрытием, устойчивый к агрессивной среде. Покраска корпуса в любой цвет по RAL под заказ.
КСС
УСТАНОВКА

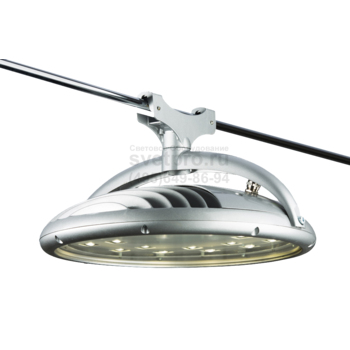

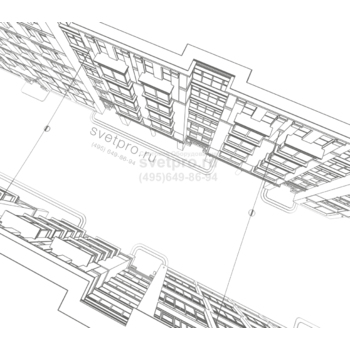

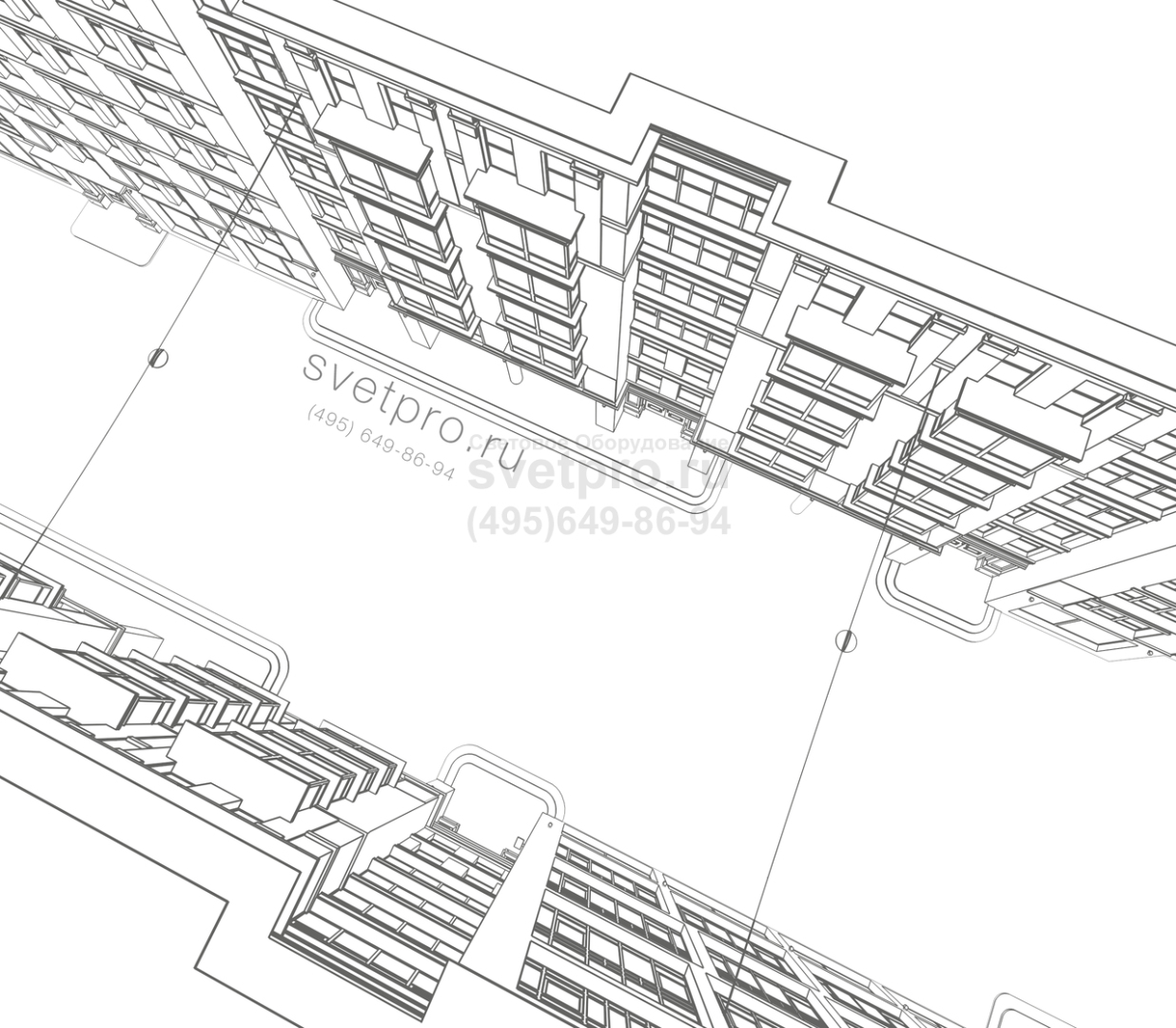

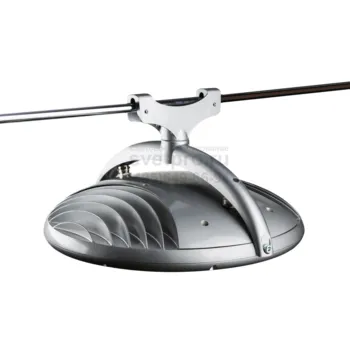

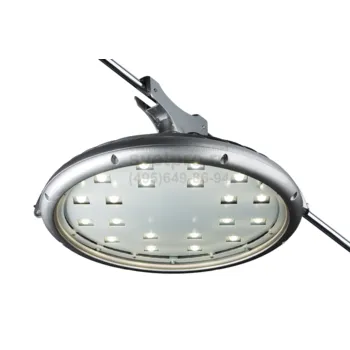

Светильник рекомендуется устанавливать на несущем тросе диаметром 6-12 мм. Узел крепления имеет возможность поворота в горизонтальной плоскости на 360 ° и в вертикальной на +/- 10 °, что позволяет компенсировать погрешность установки, а также устанавливать светильник на трос натянутый вдоль или поперек проезжей части.
КОНСТРУКЦИЯ

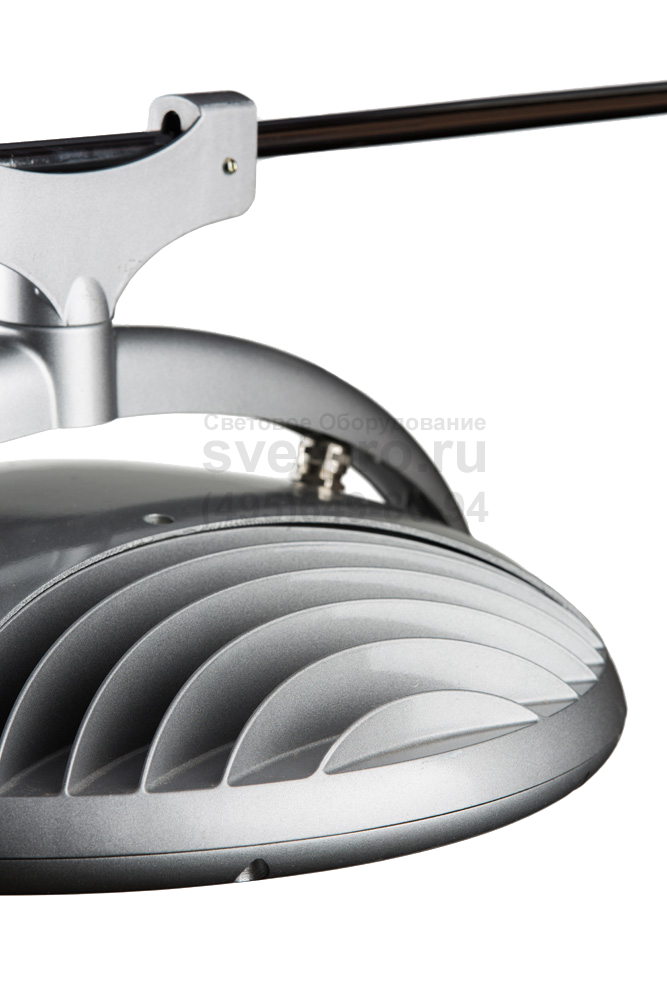

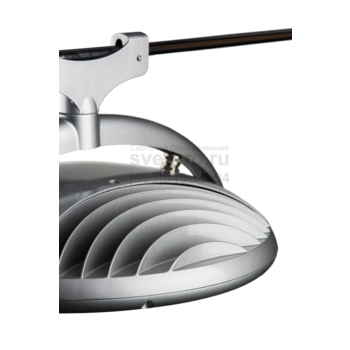

Специальная конструкция корпуса с радиатором обеспечивает эффективный отвод тепла от светодиодов, что необходимо для их длительной и надёжной работы.
ОПТИЧЕСКАЯ ЧАСТЬ

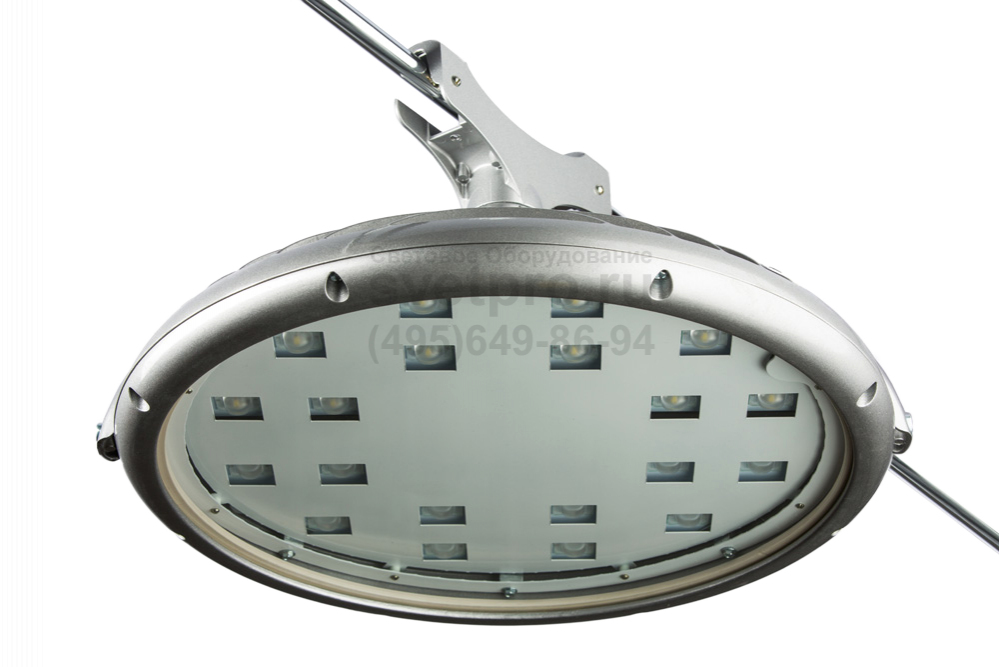

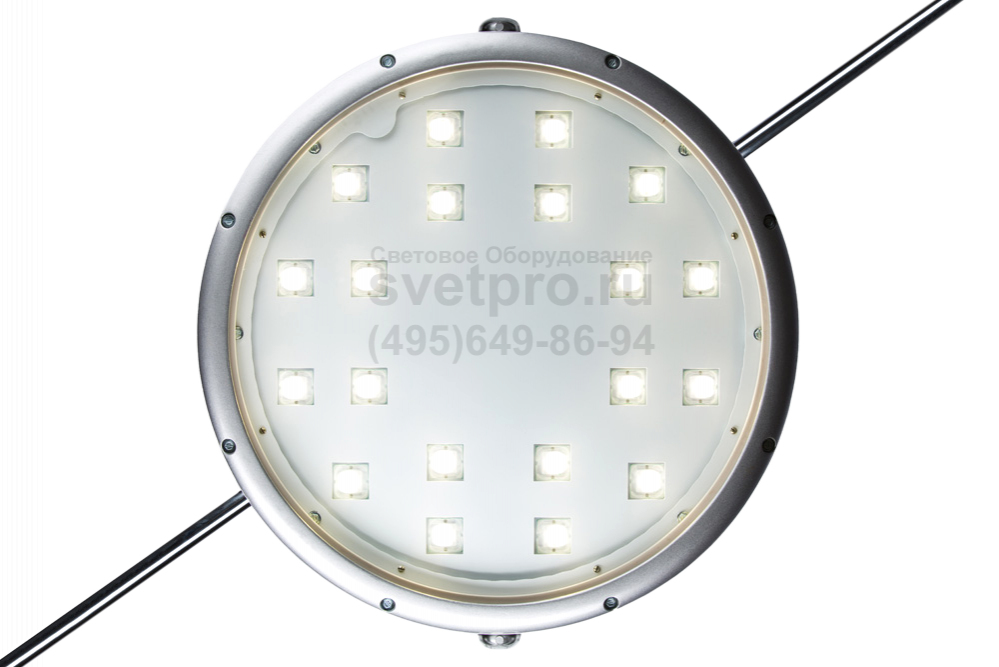

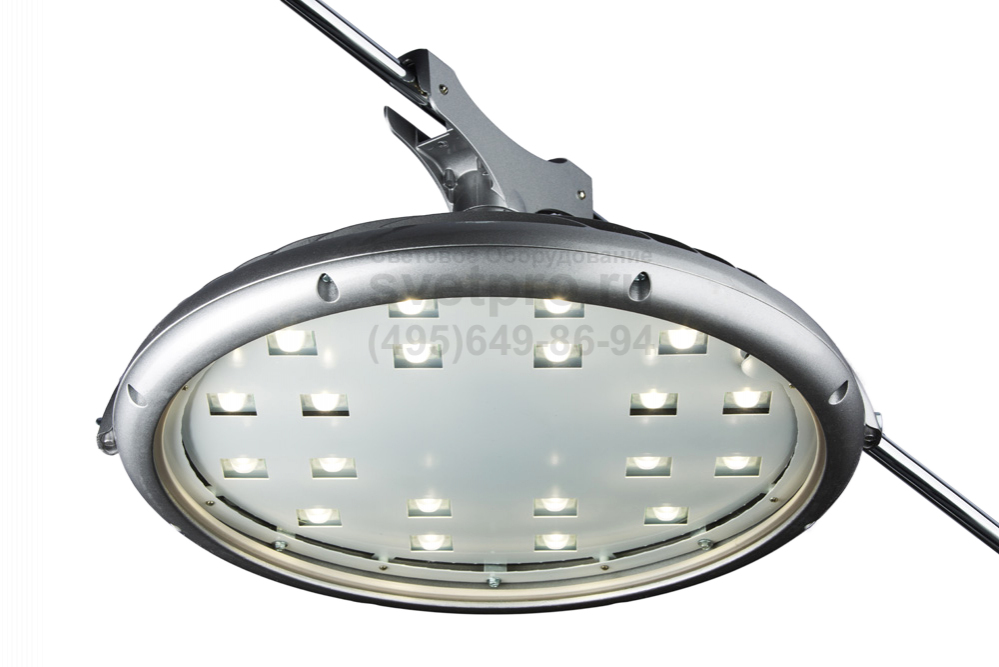

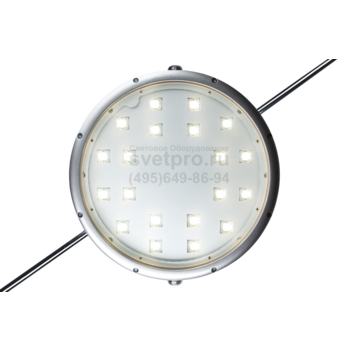

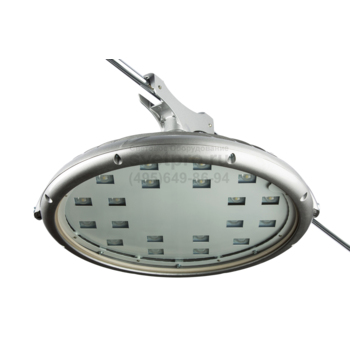

Силикатное закалённое защитное стекло. Светодиоды последнего поколения. Для формирования эффективного светораспределения применяются линзы.

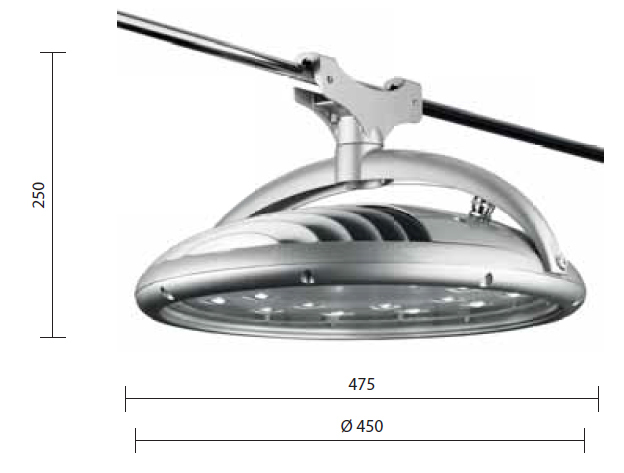

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование | Артикул | Мощность, Вт | Световой поток, лм | Масса, кг (не более) |
---|---|---|---|---|
GALAD Кассиопея LED-40-ШО/С1 | 1000020 | 40 | 5200 | 7,5 |
GALAD Кассиопея LED-60-ШО/С1 | 1000021 | 60 | 7300 | 7,5 |
GALAD Кассиопея LED-80-ШО/С1 | 1000022 | 80 | 9000 | 7,5 |
GALAD Кассиопея LED-100-ШО/С1 | 1000023 | 100 | 10500 | 7,5 |
Светильники с комплектацией Vossloh Schwabe
GALAD Кассиопея LED-40-ШО/С1 VS | 1002799 | 40 | 3420 | 7,5 |
GALAD Кассиопея LED-60-ШО/С1 VS | 1002800 | 60 | 4700 | 7,5 |
GALAD Кассиопея LED-80-ШО/С1 VS | 1002801 | 80 | 7000 | 7,5 |
GALAD Кассиопея LED-100-ШО/С1 VS | 1002802 | 100 | 8740 | 7,5 |
Опционально светильники могут комплектоваться системой управления освещением LICS Outdoor (до 10 уровней освещенности).
Оптические характеристики указаны при рабочей температуре светодиодного модуля t=65 ºС.
Цвет светильника по умолчанию: серый
