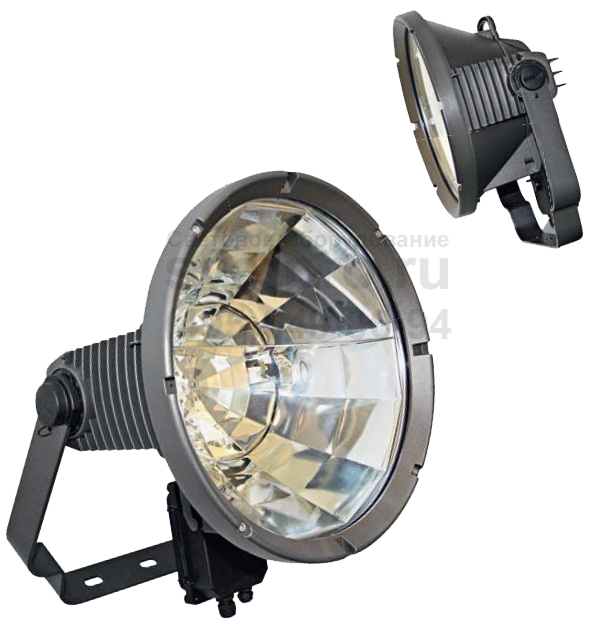

Прожектор ГО59 Форум
Источник света: | Металлогалогенная лампа (МГЛ) |
Цоколь: | Кабель |
Номинальное напряжение: | 220 ± 10%, 380 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP66 |
Климатическое исполнение: | УХЛ1 |
Артикул производителя: | ГО59 |
Мощность: | 1000-2000 Вт |
Гарантийный срок: | 24 |
Габаритные размеры: | 530x295x590 мм |
Индекс цветопередачи: | 60-95 Ra |
Цветовая температура: | 2800-6500 К |
Световой поток: | 90000 лм |
Производитель «GALAD», Россия
ОПИСАНИЕ
Прожектор ГО59 Форум – мощный осветительный прибор, предназначающийся для освещения открытых пространств: мест разработки полезных ископаемых, производственных территорий, закрытых и открытых спортивных сооружений.
В качестве опорной поверхности при монтаже выступают кронштейны высокомачтовых опор и мачт, элементы построек или специально возведенных несгораемых конструкций.
Изделие работоспособно в сетях 220 и 380 Вольт. Модельный ряд включает 2 разновидности ОП, потребляющих мощность: 1000 Вт и 2000 Вт. Каждая разновидность также представлена прожекторами, где ПРА входит в комплектацию или дополняется его независимой версией, отсутствует или присутствует блок горячего перезажигания. Имеется возможность выбора типа КСС. ИЗУ закреплено на корпусе, что позволяет располагать ПРА на расстоянии до 50 м. Предусмотрены защитные меры по исключению влияния водных и пылевых проявлений.
Корпус прожектора ГО59 Форум защищен порошковым окрашиванием, оптика, мерами, обеспечившими герметичность IP66.Подключение металлогалогенной лампы осуществляется герметичными кабельными вводами. Доступен выбор цветовой температуры света и качества цветопередачи.
Предназначен для освещения больших открытых пространств и спортивных сооружений
ТУ 3461-033-05758434-2012
Преимущества
- Корпус: алюминиевый с порошковым покрытием, устойчивый к агрессивной среде
- ИЗУ, установленное на корпусе, позволяет располагать прожектор на расстоянии до 50 метров от блока ПРА
- Соответствует российским стандартам
- Соответствует европейским нормам электромагнитной совместимости
Модификации
- 01 – без блока горячего перезажигания
- 02 – с блоком горячего перезажигания
- 03 – без блока горячего перезажигания
- 04 – с блоком горячего перезажигания
- 05 – без блока горячего перезажигания
- 06 – с блоком горячего перезажигания
- 07 – без блока горячего перезажигания
- 08 – с блоком горячего перезажигания
- 09 – без блока горячего перезажигания
- 10 – с блоком горячего перезажигания
- 11 – без блока горячего перезажигания
- 12 – с блоком горячего перезажигания
- На корпусе прожектора расположен бокс с ИЗУ и кабельными вводами
- Прожектор мод. 02, 04, 06, 08, 10 и 12 комплектуется ПРА. Для работы прожектора мод. 01, 03, 05, 07, 09 и 11 необходим независимый блок ПРА
- Цвет прожектора по умолчанию: темно-серый
Рекомендуемые лампы:
- ГО59-1000 - HQI-TS 1000W/D/S PRO K12S 10X1 или аналог
- ГО59-2000 - HQI-TS 2000W/D/S PRO K12S 10X1 или аналог
Рекомендуемые ПРА:
- ГО59-1000-01/03/05/07/09/11 - VNaHJ 1000.61 220V/50Hz или аналог
- ГО59-2000-01/03/05/07/09/11 - VJD 2000.63 380V/50Hz или аналог

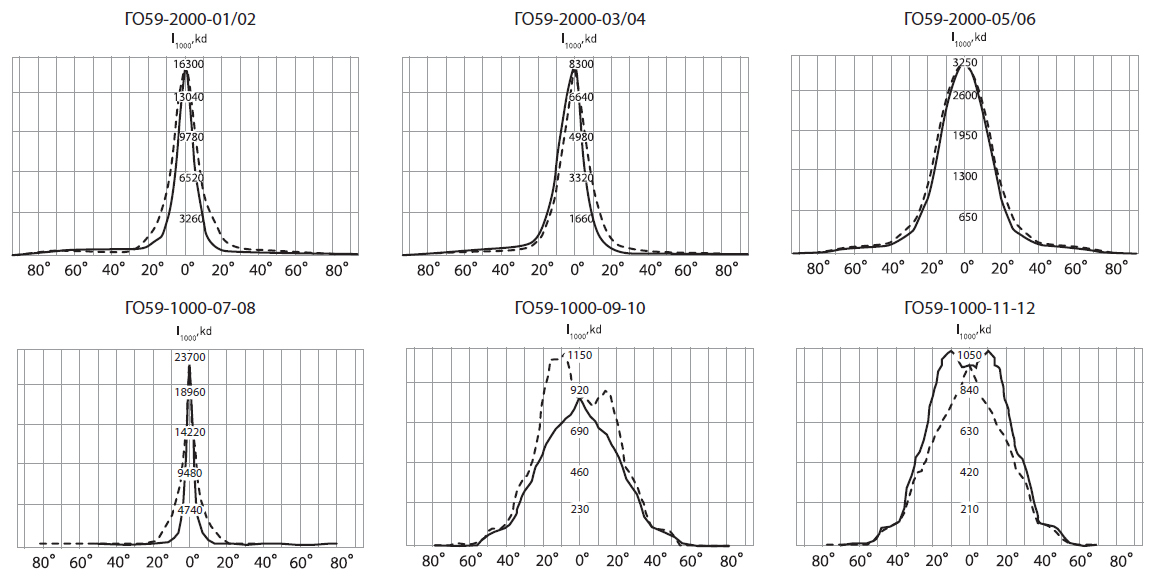

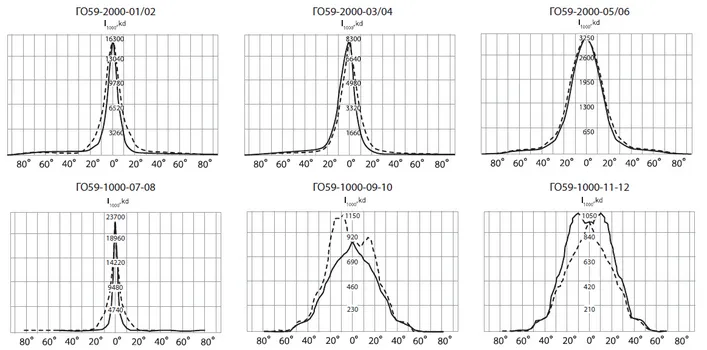

КСС
УСТАНОВКА
Прожектор рекомендуется устанавливать на опорную поверхность из несгораемого материала.
КОНСТРУКЦИЯ
Обслуживание – отстегнуть четыре пружинных замка, удерживающих лючок на задней стенке прожектора и откинуть его на специальных шарнирах, при этом происходит принудительное отключение питания. Подключение: открыть крышку пластмассовой коробки с ИЗУ и клеммной колодкой, предварительно отвернув четыре невыпадающих винта, продеть провод через кабельный ввод.
ОПТИЧЕСКАЯ ЧАСТЬ
Отражатель: алюминиевый анодированный, с высоким коэффициентом отражения. Ударопрочное защитное стекло: силикатное закаленное, сохраняет коэффициент пропускания с течением времени

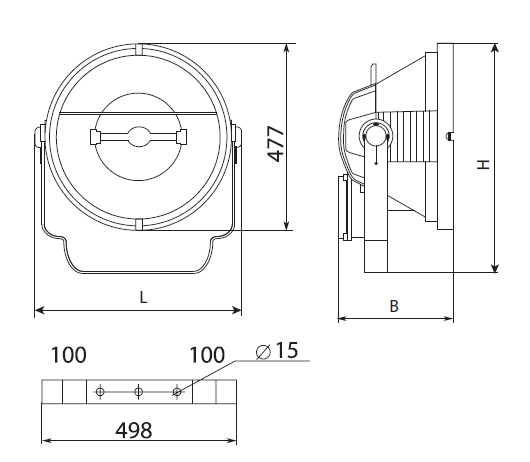

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Артикул |
Тип источника света |
Номинальная мощность, Вт |
Патрон |
Наличие блока горячего перезажигания |
Тип КСС |
Степень защиты светильника |
Масса, кг |
---|---|---|---|---|---|---|---|---|
ГО59-1000-01 Форум |
1001035 |
ДРИ |
1 000 |
Кабель |
нет |
осесимметричная узкая |
IP66 |
12,9 |
ГО59-1000-02 Форум |
1001036 |
ДРИ |
1 000 |
Кабель |
есть |
1195FS |
IP66 |
38 |
ГО59-1000-03 Форум |
1001037 |
ДРИ |
1 000 |
Кабель |
нет |
осесимметричная средняя |
IP66 |
12,9 |
ГО59-1000-04 Форум |
1001038 |
ДРИ |
1 000 |
Кабель |
есть |
1195FM |
IP66 |
38 |
ГО59-1000-05 Форум |
1001039 |
ДРИ |
1 000 |
Кабель |
нет |
осесимметричная широкая |
IP66 |
12,9 |
ГО59-1000-06 Форум |
1001040 |
ДРИ |
1 000 |
Кабель |
есть |
1195FL |
IP66 |
38 |
ГО59-1000-07 Форум |
1002067 |
ДРИ |
1 000 |
Кабель |
нет |
1156XS |
IP66 |
12,9 |
ГО59-1000-08 Форум |
1002068 |
ДРИ |
1 000 |
Кабель |
есть |
1195XS |
IP66 |
38 |
ГО59-1000-09 Форум |
1002069 |
ДРИ |
1 000 |
Кабель |
нет |
1156XL |
IP66 |
12,9 |
ГО59-1000-10 Форум |
1002070 |
ДРИ |
1 000 |
Кабель |
есть |
1195XL |
IP66 |
38 |
ГО59-1000-11 Форум |
1002071 |
ДРИ |
1 000 |
Кабель |
нет |
1156XL-indoor |
IP66 |
12,9 |
ГО59-1000-12 Форум |
1002072 |
ДРИ |
1 000 |
Кабель |
есть |
1195XL-indoor |
IP66 |
38 |
ГО59-2000-01 Форум |
1001041 |
ДРИ |
2 000 |
Кабель |
нет |
осесимметричная узкая |
IP66 |
12,9 |
ГО59-2000-02 Форум |
1001042 |
ДРИ |
2 000 |
Кабель |
есть |
1195FS |
IP66 |
38 |
ГО59-2000-03 Форум |
1001043 |
ДРИ |
2 000 |
Кабель |
нет |
осесимметричная средняя |
IP66 |
12,9 |
ГО59-2000-04 Форум |
1001044 |
ДРИ |
2 000 |
Кабель |
есть |
1195FM |
IP66 |
38 |
ГО59-2000-05 Форум |
1001045 |
ДРИ |
2 000 |
Кабель |
нет |
осесимметричная широкая |
IP66 |
12,9 |
ГО59-2000-06 Форум |
1001046 |
ДРИ |
2 000 |
Кабель |
есть |
1195FL |
IP66 |
38 |
ГО59-2000-07 Форум |
1002073 |
ДРИ |
2 000 |
Кабель |
нет |
1156XS |
IP66 |
12,9 |
ГО59-2000-08 Форум |
1002074 |
ДРИ |
2 000 |
Кабель |
есть |
1195XS |
IP66 |
38 |
ГО59-2000-09 Форум |
1002075 |
ДРИ |
2 000 |
Кабель |
нет |
1156XL |
IP66 |
12,9 |
ГО59-2000-10 Форум |
1002076 |
ДРИ |
2 000 |
Кабель |
есть |
1195XL |
IP66 |
38 |
ГО59-2000-11 Форум |
1002077 |
ДРИ |
2 000 |
Кабель |
нет |
1156XL-indoor |
IP66 |
12,9 |
ГО59-2000-12 Форум |
1002078 |
ДРИ |
2 000 |
Кабель |
есть |
1195XL-indoor |
IP66 |
38 |
