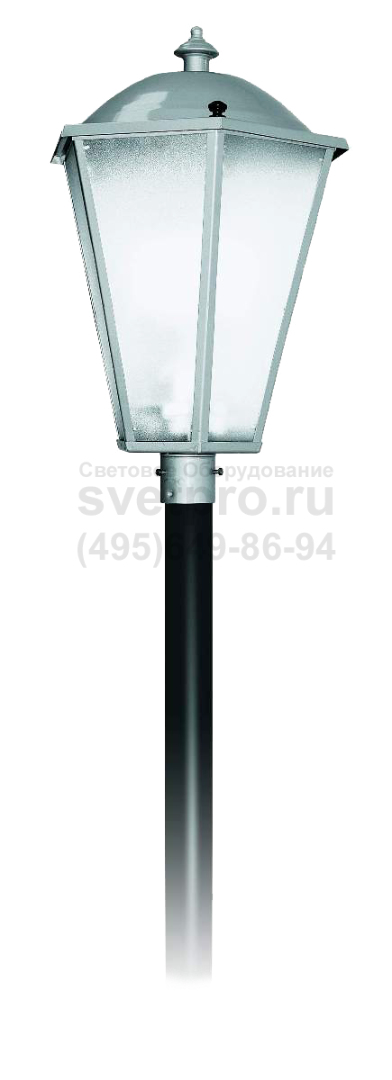

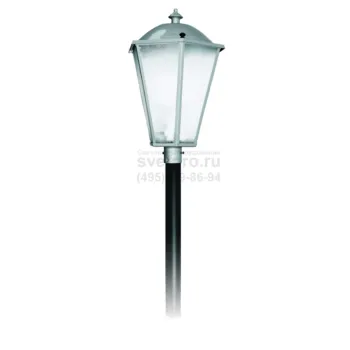

Светильник торшерный ЖТУ08, РТУ08, ГТУ08 Серия 08
Область применения: |
|
Назначение: |
|
Источник света: | Ртутная лампа (ДРЛ), Металлогалогенная лампа (МГЛ), Натриевая лампа (ДНаТ) |
Цоколь: | E27, E40 |
Номинальное напряжение: | 220 ± 10% В |
Номинальная частота: | 50 Гц |
Класс защиты по току: | I |
Класс защиты IP: | IP23 |
Климатическое исполнение: | УХЛ1, У1 |
Артикул производителя: | ЖТУ08, РТУ08, ГТУ08 |
Мощность: | 70-250 Вт |
Гарантийный срок: | 18 |
Габаритные размеры: | Ø453x678 мм |
Индекс цветопередачи: | 20-30, 40-60, 60-95 Ra |
Цветовая температура: | 1800-2200, 3300-4200, 2800-6500 К |
Световой поток: | 6000, 3800, 5200 лм |
Производитель «GALAD», Россия
ОПИСАНИЕ
Светильник ЖТУ08, РТУ08, ГТУ08 Серия 08 – изделие, используемое для освещения ландшафтных участков: парковых аллей, бульваров, скверов, дворов, расположенных внутриквартально, коттеджных поселков.
Осветительный прибор устанавливается на торшерной опоре (Ø 60 мм) непосредственно или посредством кронштейна для вертикального монтажа.
Модельный ряд включает изделия, эксплуатируемые с лампами: ДНаТ, ДРЛ, МГЛ от 70 (80) до 250 Вт. ЭмПРА встроен в ОП. Коэффициент мощности, характеризующий эффективность ее потребления, ≥0,85.Полость светильника, образованная крышкой, корпусом и защитным стеклом, обеспечивает защиту основных элементов от дождевых капель, мелких твердых частиц, снега (IP23).
Применение алюминия для крышки и корпуса и молочно-белого ПММА – для рассеивателя наделяет светильник Серия 08, ударопрочностью. Устойчивость металла к агрессивной среде – удел порошкового окрашивания. КПД в модификациях изделия – 67 (69; 73)%. Тип светораспределения – круглосимметричное синусное.
Освещение парков, скверов, бульваров, зон отдыха, территорий микрорайонов, коттеджных поселков
ТУ 3461-033-05758434-2012
Преимущества
- Корпус и крышка: алюминиевые с порошковым покрытием, устойчивые к агрессивной среде
- Соответствует российским стандартам
- Соответствует европейским нормам электромагнитной совместимости
Модификации
- 001 – молочно–белый рассеиватель
- Комплектуется встроенным ЭМПРА
- Цвет светильника по умолчанию: серый

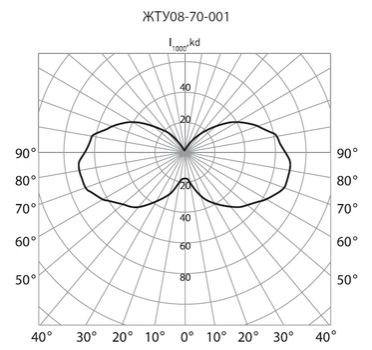

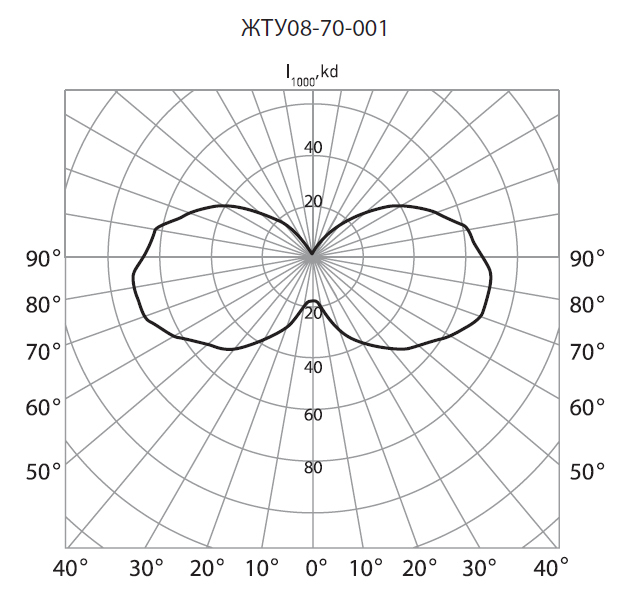

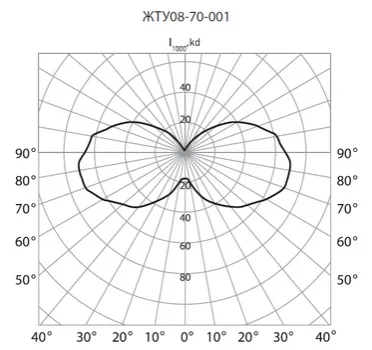

КСС
УСТАНОВКА
Светильник рекомендуется устанавливать на вертикальную торшерную опору (кронштейн) диаметром 60 мм.
КОНСТРУКЦИЯ
Обслуживание – доступ сверху. Вывернуть специальные винты, соединяющие крышку и корпус, снять крышку. Вывернуть на несколько витков два винта, соединяющие корпус и панель с комплектующими деталями. Это обеспечит доступ к панели ПРА и лампе с патроном.
ОПТИЧЕСКАЯ ЧАСТЬ
Ударопрочное защитное стекло: светостабилизированный полиметилметакрилат, сохраняет коэффициент пропускания с течением времени. Слепящее действие сведено к минимуму.

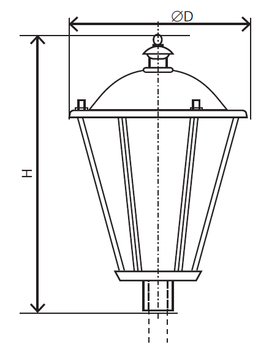

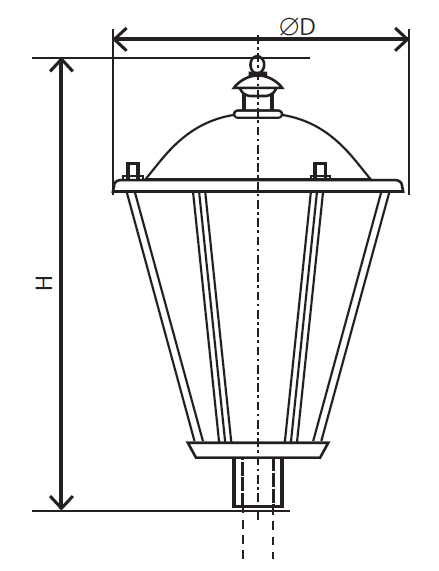

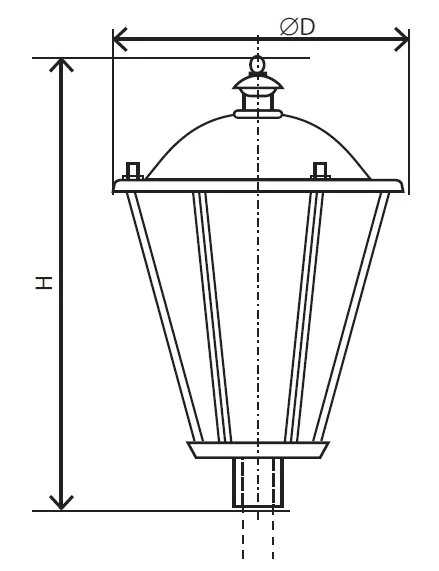

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Наименование |
Артикул |
Тип источника света |
Номинальная мощность, Вт |
Патрон |
КПД, % (не менее) |
Тип кривой силы света в верх./ нижн. полусфере |
Степень защиты светильника |
Масса, кг (не более) |
---|---|---|---|---|---|---|---|---|
ЖТУ08-70-001 |
1000613 |
ДНаТ |
70 |
Е27 |
73 |
круглосимметричная синусная/синусная |
IP23 |
9,5 |
ЖТУ08-100-001 |
1000614 |
ДНаТ |
100 |
Е40 |
73 |
круглосимметричная синусная/синусная |
IP23 |
9,7 |
ЖТУ08-150-001 |
1000615 |
ДНаТ |
150 |
Е40 |
73 |
круглосимметричная синусная/синусная |
IP23 |
10,5 |
ЖТУ08-250-001 |
1000616 |
ДНаТ |
250 |
Е40 |
73 |
круглосимметричная синусная/синусная |
IP23 |
9,7 |
РТУ08-80-001 |
1000617 |
ДРЛ |
80 |
Е27 |
69 |
круглосимметричная синусная/синусная |
IP23 |
9,1 |
РТУ08-125-001 |
1000618 |
ДРЛ |
125 |
Е27 |
69 |
круглосимметричная синусная/синусная |
IP23 |
9,4 |
РТУ08-250-001 |
1000619 |
ДРЛ |
250 |
Е40 |
67 |
круглосимметричная синусная/синусная |
IP23 |
10,2 |
ГТУ08-70-001 |
1000620 |
ДРИ |
70 |
Е27 |
67 |
круглосимметричная синусная/синусная |
IP23 |
9,5 |
ГТУ08-100-001 |
1000621 |
ДРИ |
100 |
Е27 |
67 |
круглосимметричная синусная/синусная |
IP23 |
9,7 |
ГТУ08-150-001 |
1000622 |
ДРИ |
150 |
Е27 |
67 |
круглосимметричная синусная/синусная |
IP23 |
10,5 |
ГТУ08-250-001 |
1000623 |
ДРИ |
250 |
Е40 |
67 |
круглосимметричная синусная/синусная |
IP23 |
9,7 |
