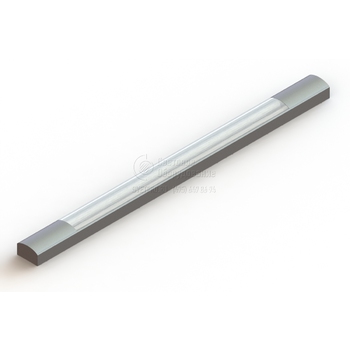

BRC под люминесцентные лампы
Область применения: |
|
Назначение: |
|
Источник света: | Люминесцентная лампа (ЛЛ) |
Класс защиты по току: | I |
Класс защиты IP: | IP20 |
Артикул производителя: | BRC |
Мощность: | 18-58 Вт |
Габаритные размеры: | см. чертёж |
Производитель «HALLA Lighting», Россия
ОПИСАНИЕ

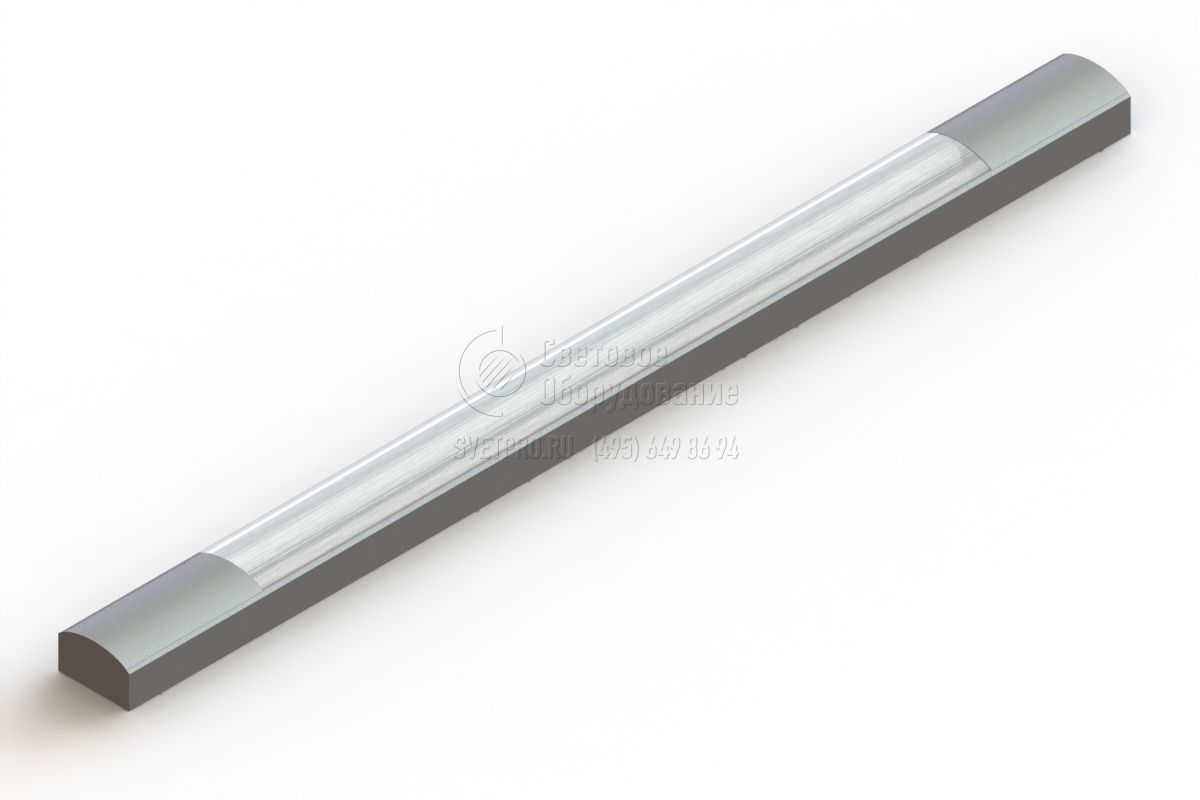

Модель BRC предназначена для освещения офисных помещений, торговых залов, кабинетов в учреждениях и организациях.
Принадлежности позволяют упростить монтаж и выбрать соответствующий его вид: подвесной или накладной. Длина подвесов: 1,2 и 4 метра. Светильник эксплуатируется одиночно или объединяясь в модульные конструкции, созданию которых способствуют соединительные элементы. Заглушки входят в перечень принадлежностей для дополнительного приобретения.
Работу линейных ламп Т5 или Т8 поддерживает ПРА электронного типа. Имеются модификации для обеспечения рабочего и аварийного (1 час) освещения. Габариты изделия ориентированы на одну или две лампы мощностью от 18 до 58 Вт. Базовая цветовая гамма: белый, серебро, черный.
Корпус светильника BRC образован из алюминиевого профиля, поперечное сечение – прямоугольное, крышка – овальная. Распределение светового потока и рассеивание света обеспечивают оптические элементы: призматический поликарбонатный рассеиватель и поликарбонатные или пластиковые решетки. Приоритет определяет потребитель из состава принадлежностей. Количество решеток в версиях: от двух до восьми, разновидности рассеивателя: прозрачный и матовый.
Модульный светильник прямоугольного поперечного сечения с овальной крышкой под одну или две линейные люминесцентные лампы. Корпус светильника изготовлен из алюминиевого профиля.
Варианты исполнения:
- с электронным ПРА (Е)
- с электронным ПРА, аварийное исполнение (М)
Длительность работы в аварийном режиме – 1 час.
Источник света – линейная люминесцентная лампа Т8, Т5
Серийные цвета - белый RAL 9016, серебро RAL 9006, черный RAL 9005.
Под индивидуальный заказ возможна покраска в любой цвет по RAL Classic.
Монтаж
Светильники серии BRC можно устанавливать как самостоятельно, так и в соединении, создавая модульные системы. Крепление осуществляется на тросовые подвесы или к потолку с помощью прямого соединения. Все принадлежности заказываются отдельно.

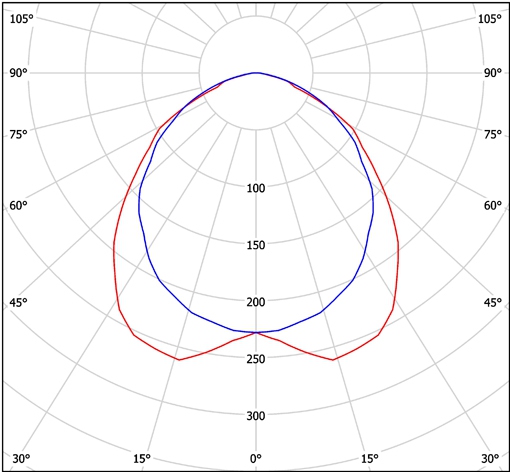

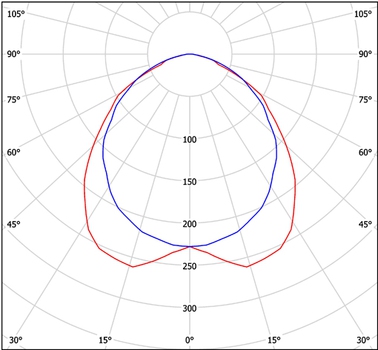

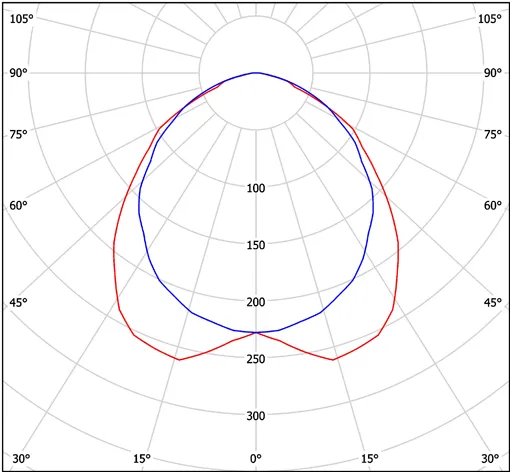

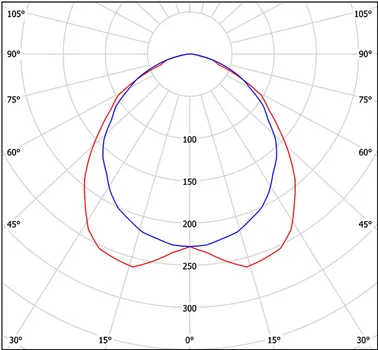

КСС
КСС указаны для светильника без рассеивателя.
Принадлежности
Подвесы
Используются для крепления светильника к потолку. Комплект 2 шт.

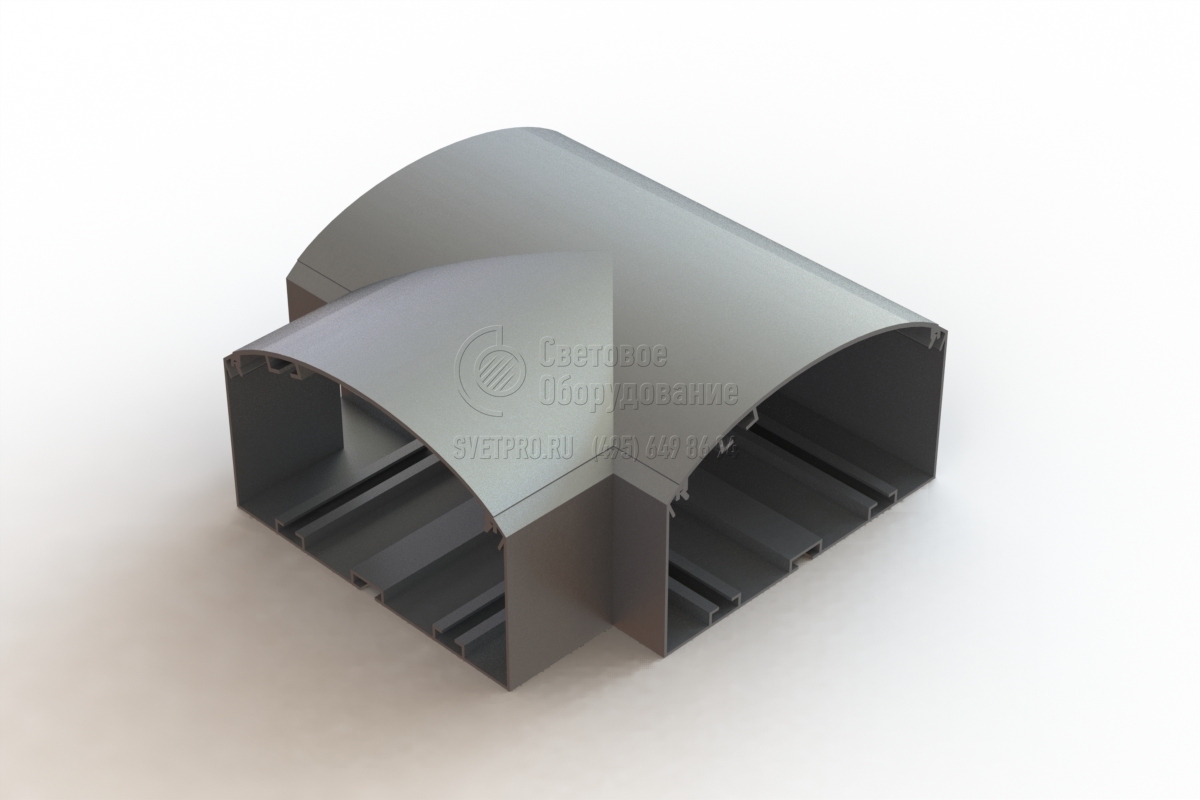

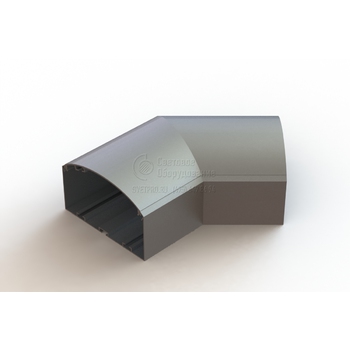

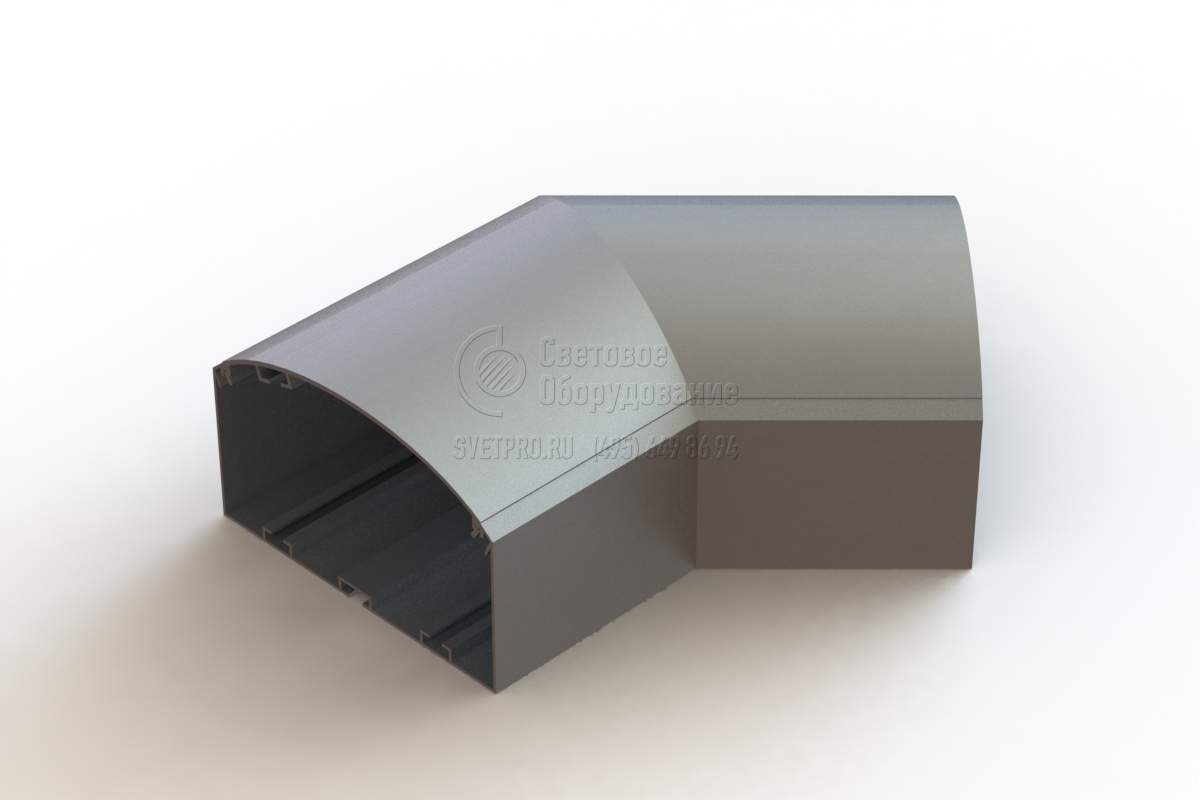

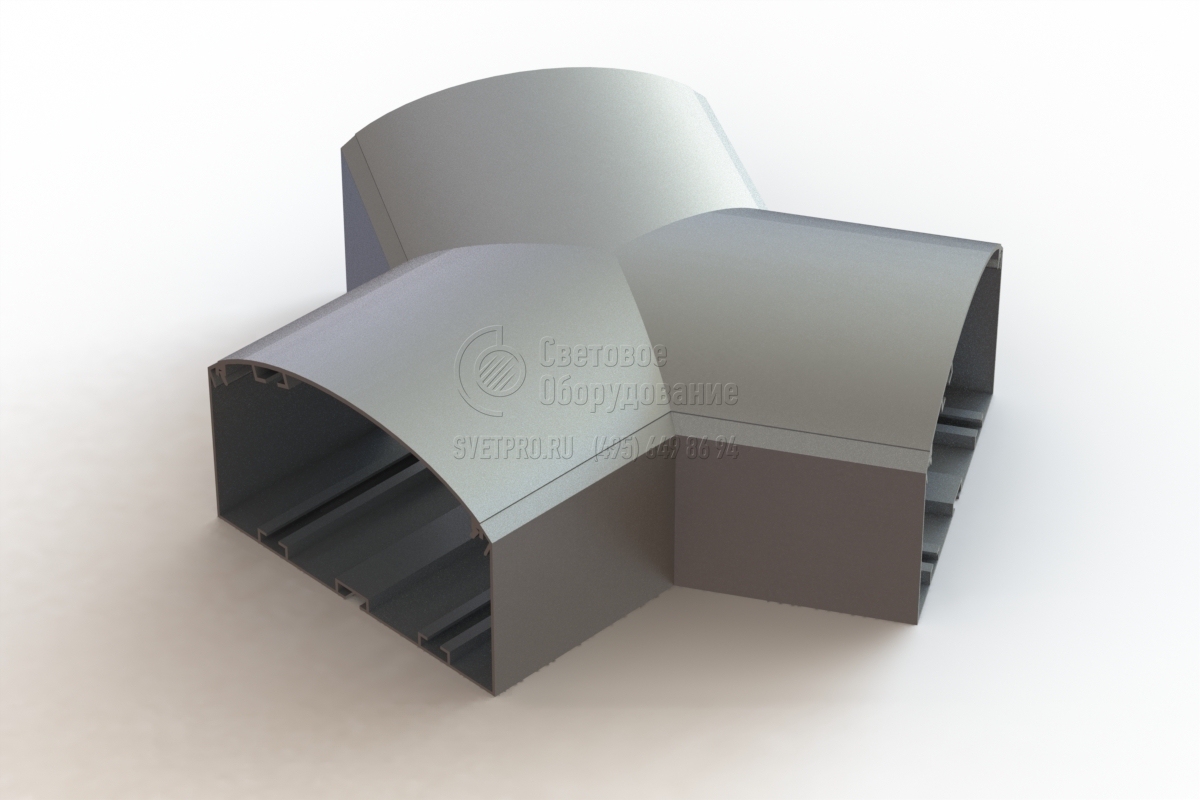

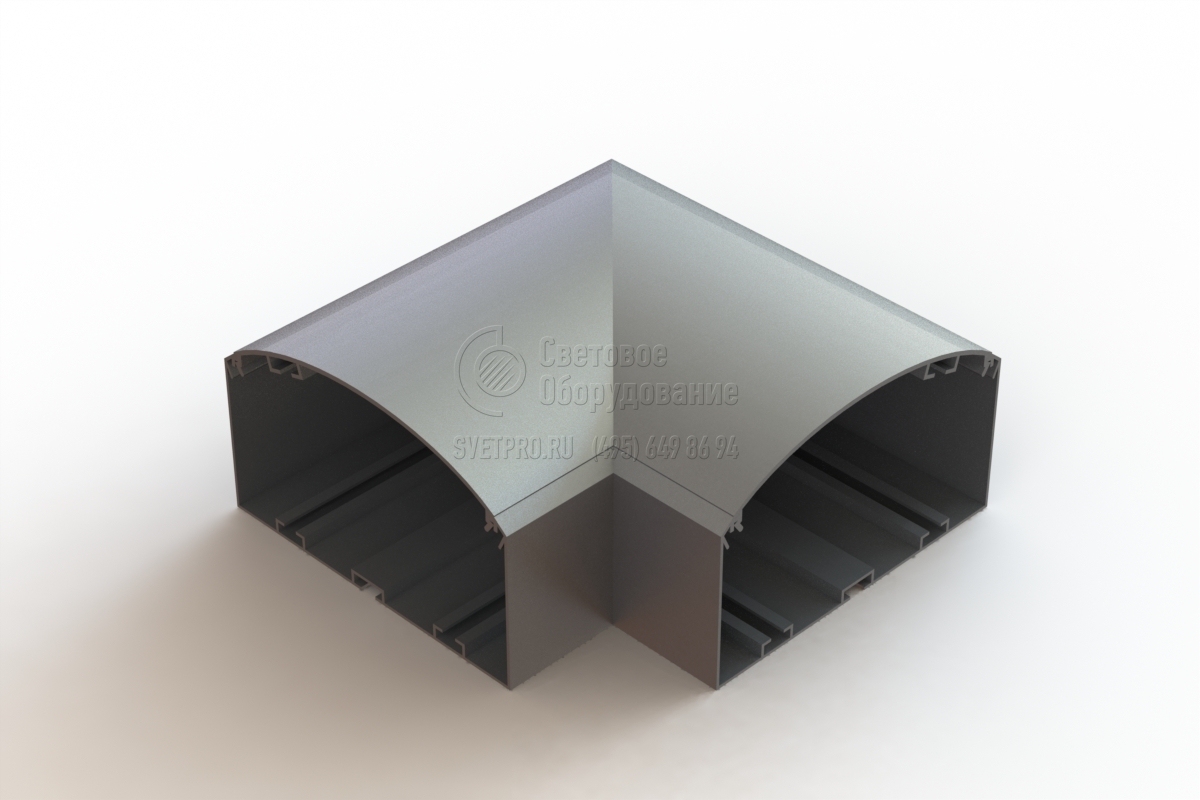

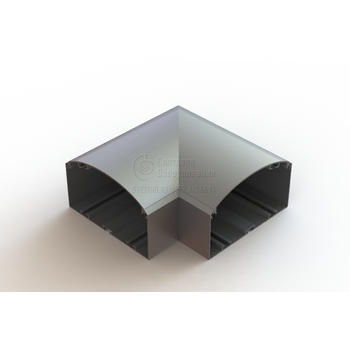

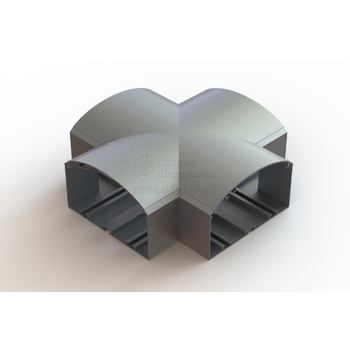

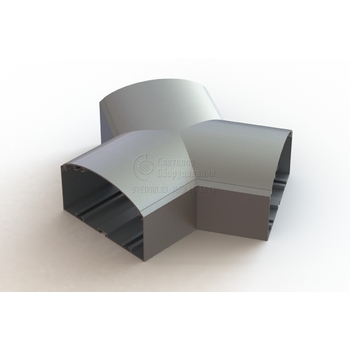

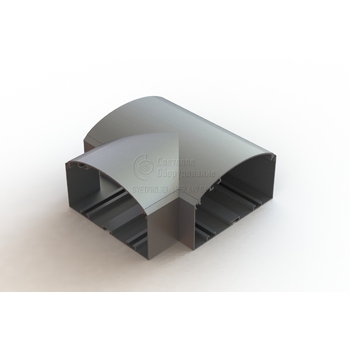

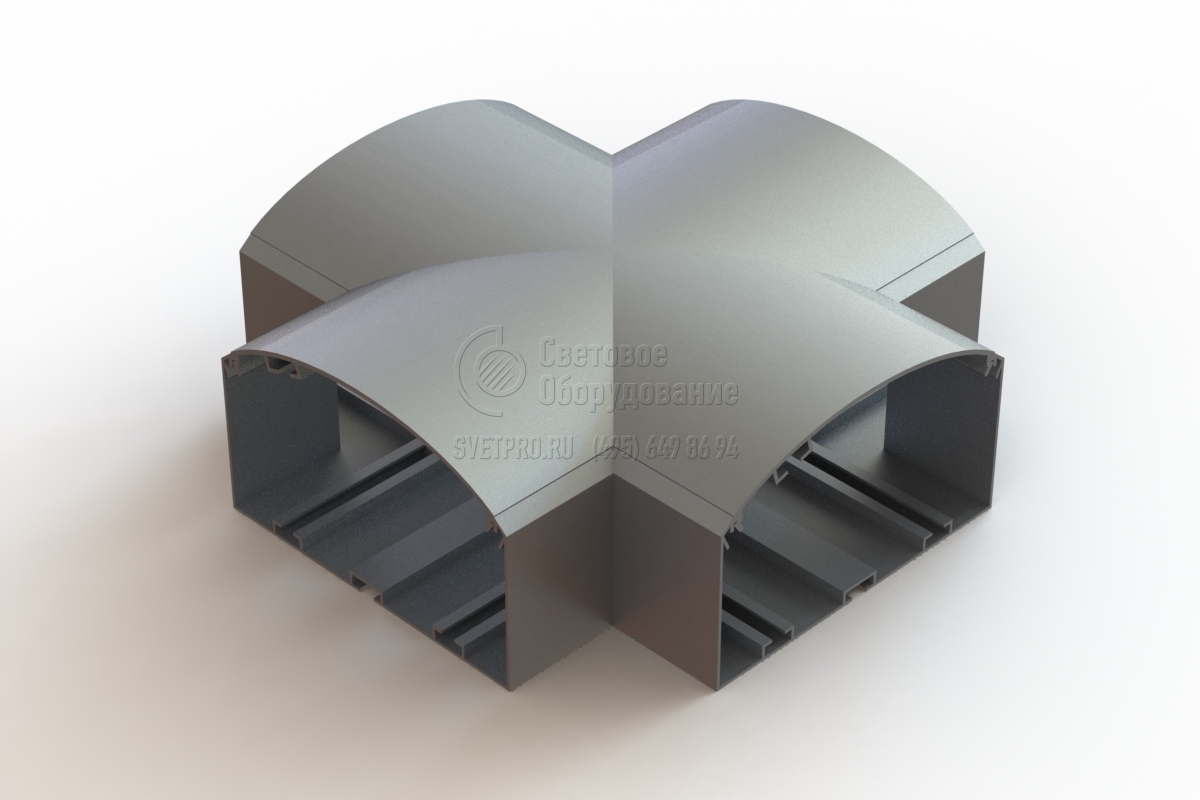

Cоединения
Используются для соединения между собой двух, трех, четырех светильников. Материал - алюминий. Поставляются в комплекте с прямыми соединениями UNI-I.
Крепления
Используются для крепления светильников к монтируемой поверхности.
Внешний вид | Артикул | Наименование |
---|---|---|

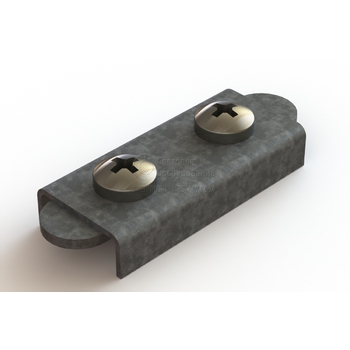

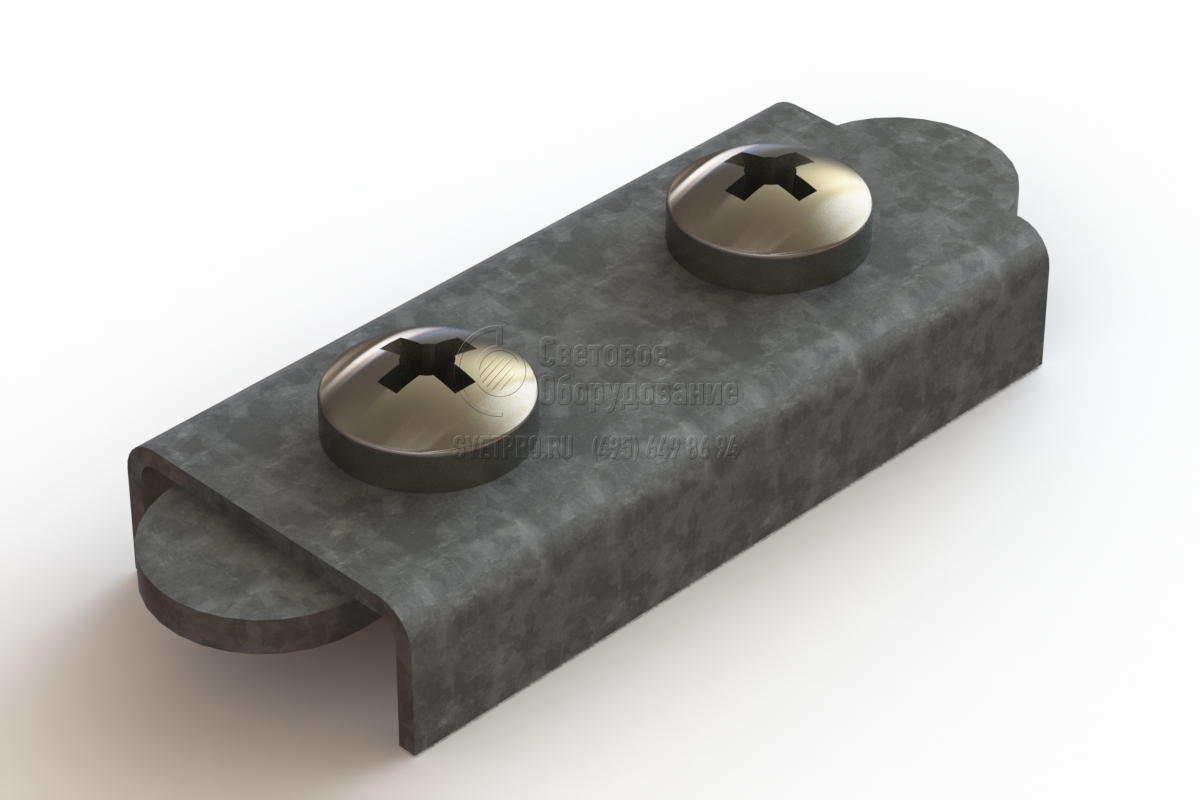

103-100017-0 | Комплект креплений (2 шт) UNI-I Halla lighting | |
103-100019-0 | Комплект креплений (2 шт) UNI-SU-Z к потолоку Halla lighting |

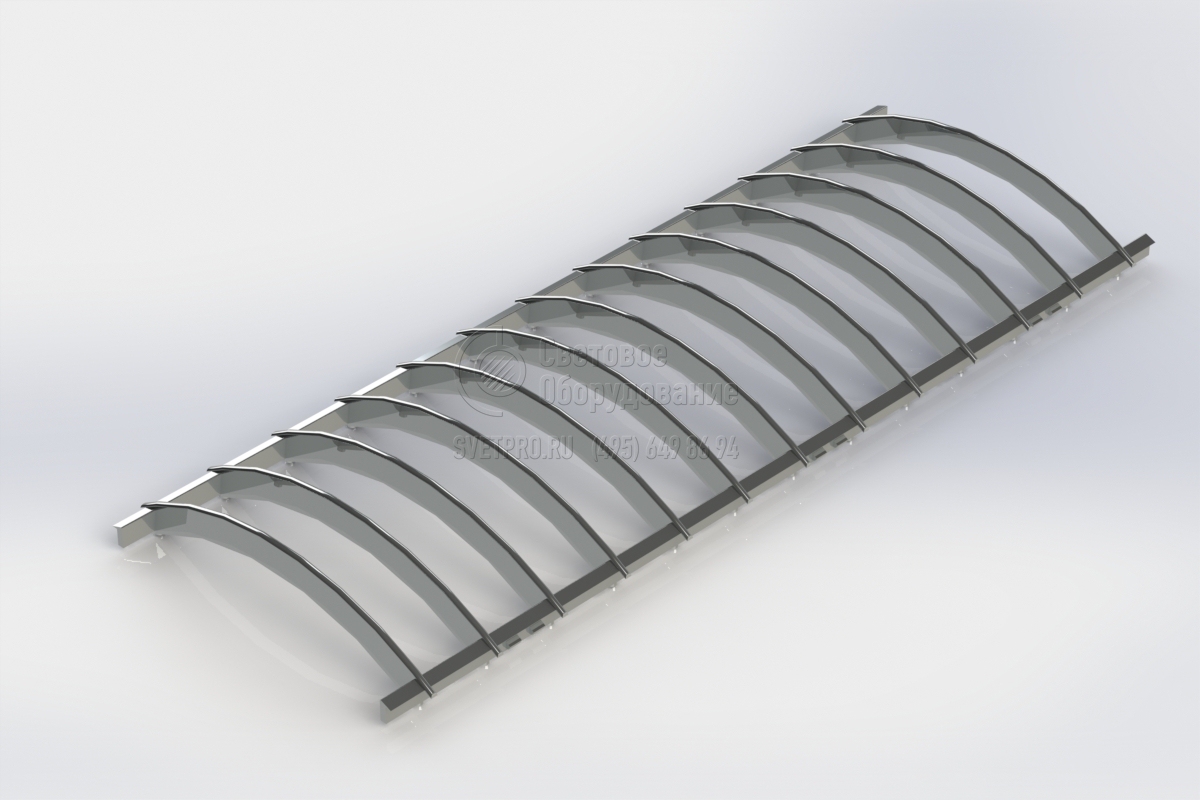

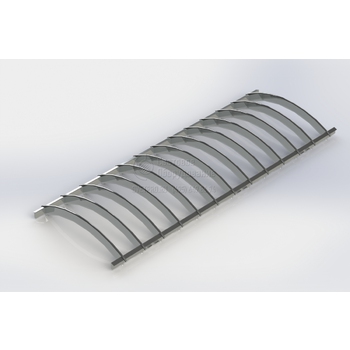

Решетки
Материал: поликарбонат - прозрачная, ABS пластик - белая, хром.

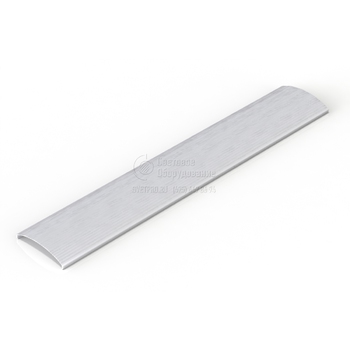

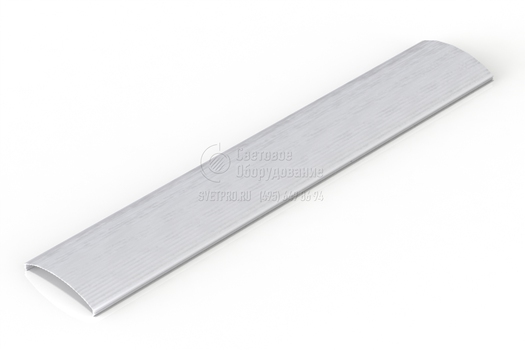

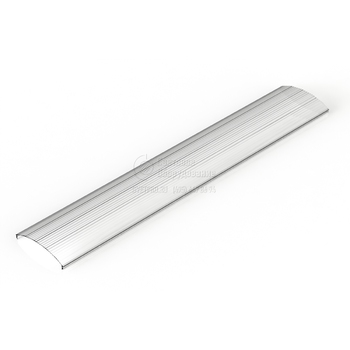

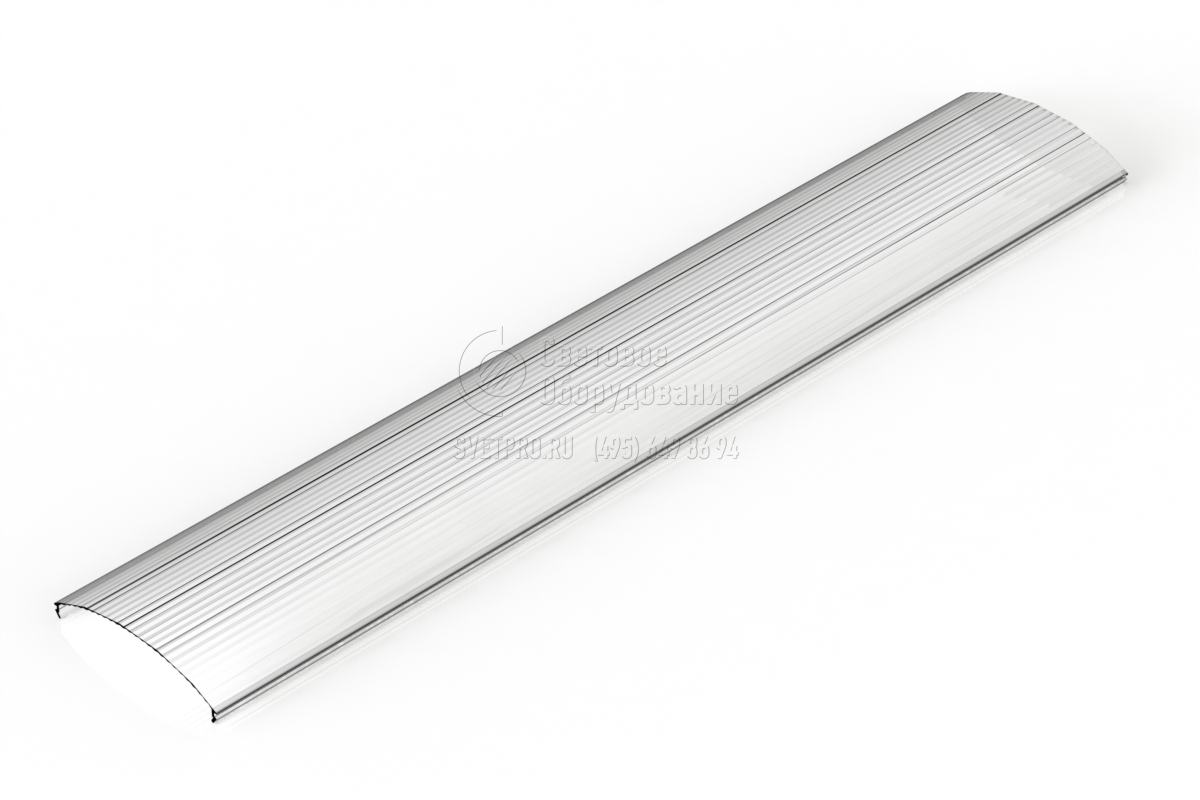

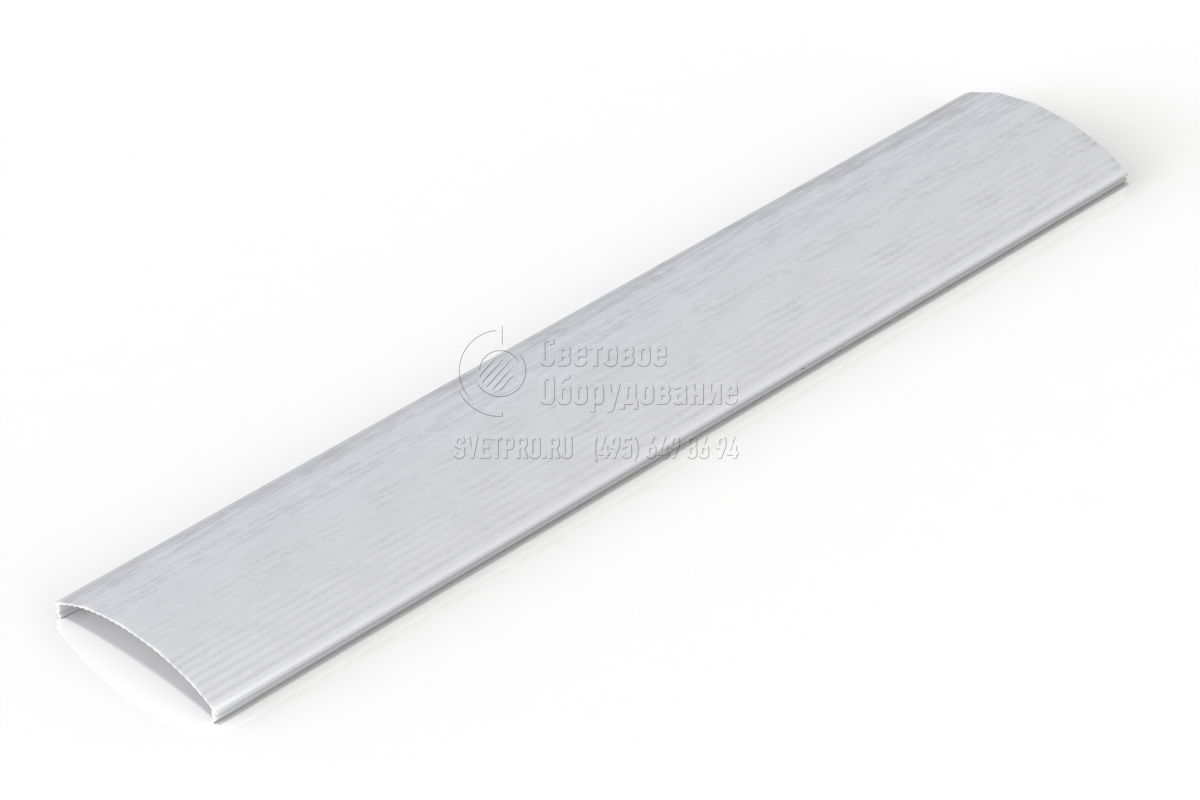

Рассеиватели
Рассеиватель призматический из поликарбоната.

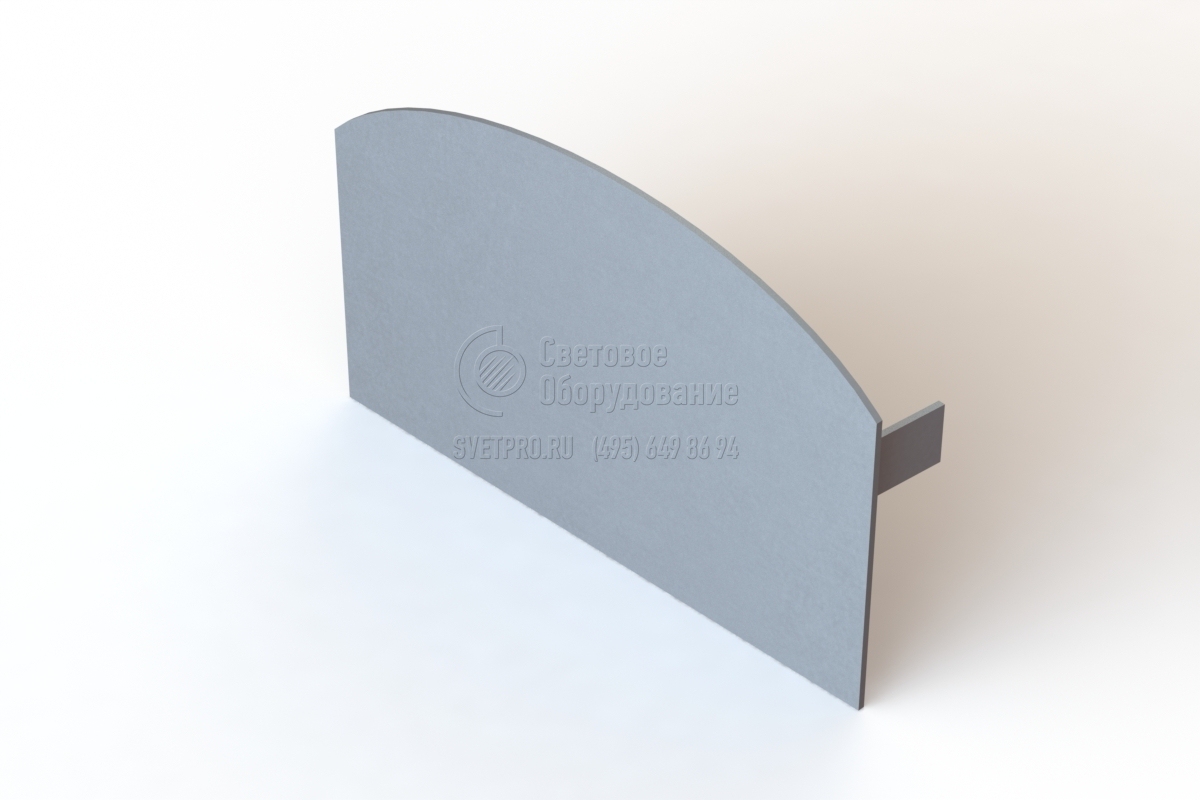

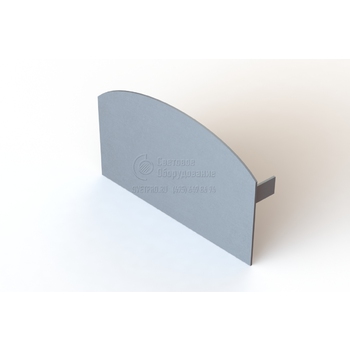

Заглушки
Используется для закрытия края отдельно расположенного или крайнего в линии светильника. Материал - сталь.
Внешний вид | Артикул | Наименование |
---|---|---|
103-100005-1 | Заглушка BRC-C-M Halla lighting белый | |
103-100005-2 | Заглушка BRC-C-M Halla lighting серебро | |
103-100005-3 | Заглушка BRC-C-M Halla lighting черный |

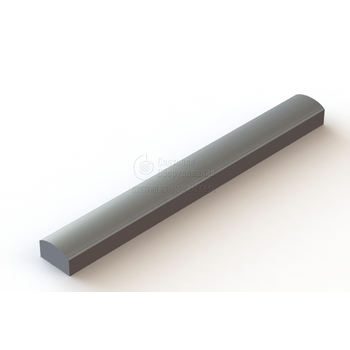

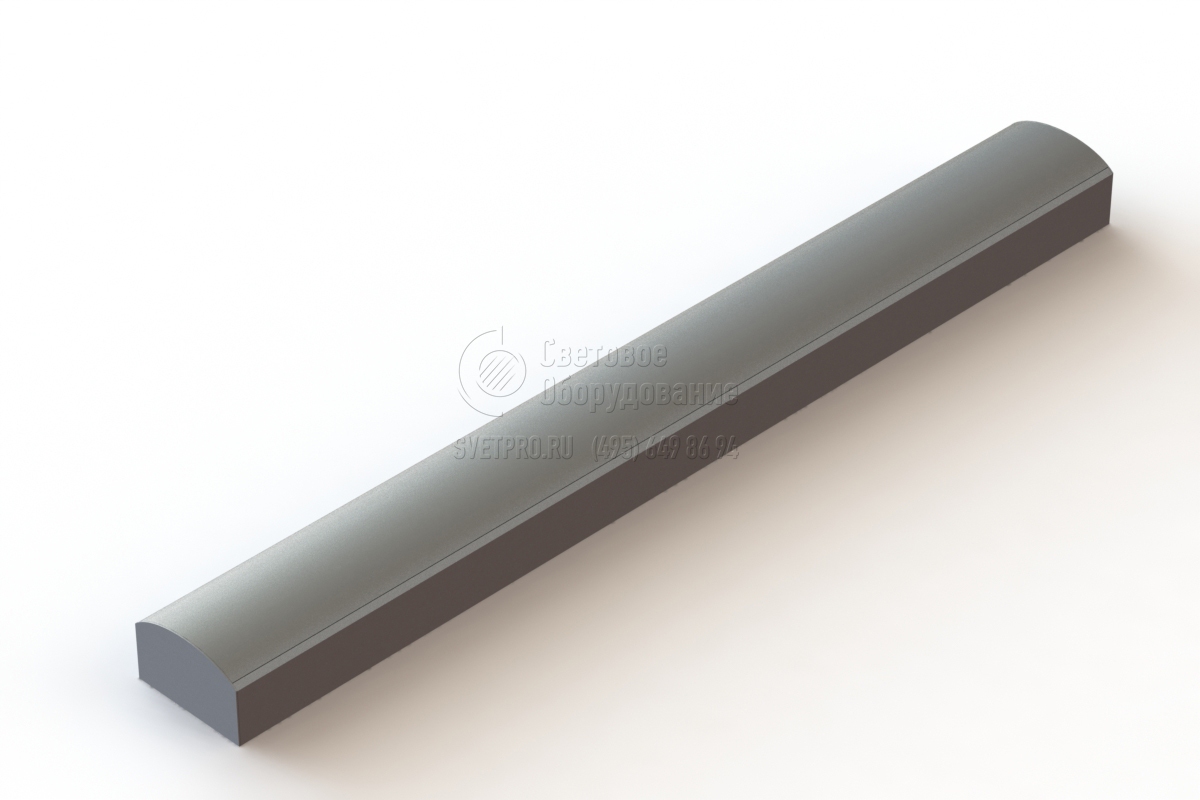

Тубусы
Корпус алюминиевый, покрытый порошковой краской.

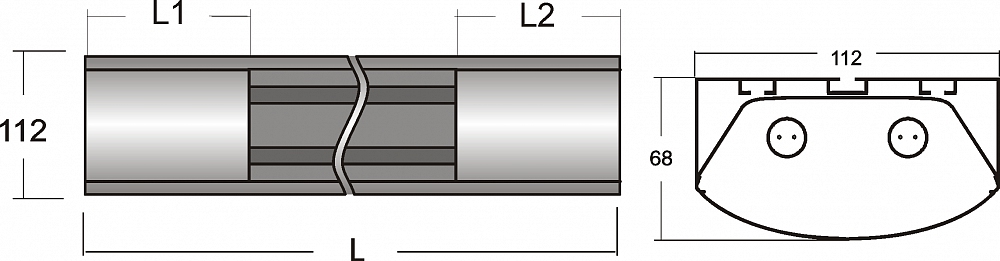

ГАБАРИТНЫЕ РАЗМЕРЫ
Таблица кодов заказа светильников
Артикул |
Цвет |
Модификация |
Количество ламп, шт |
Тип лампы |
Мощность, Вт |
Количество решеток, шт |
Длина L, мм |
Длина крышки L1, мм |
Длина крышки L2, мм |
Масса, гр |
---|---|---|---|---|---|---|---|---|---|---|
101-100087-1 |
белый |
ЭПРА |
4 |
T5 |
54 |
8 |
2870 |
240 |
430 |
3 700 |
101-100087-2 |
серебро |
ЭПРА |
4 |
T5 |
54 |
8 |
2870 |
240 |
430 |
3 700 |
101-100087-3 |
черный |
ЭПРА |
4 |
T5 |
54 |
8 |
2870 |
240 |
430 |
3 700 |
101-100088-1 |
белый |
ЭПРА |
2 |
T5 |
28 |
4 |
2070 |
470 |
470 |
2 700 |
101-100088-2 |
серебро |
ЭПРА |
2 |
T5 |
28 |
4 |
2070 |
470 |
470 |
2 700 |
101-100088-3 |
черный |
ЭПРА |
2 |
T5 |
28 |
4 |
2070 |
470 |
470 |
2 700 |
101-100089-1 |
белый |
ЭПРА |
2 |
T5 |
35 |
5 |
2245 |
410 |
410 |
2 900 |
101-100089-2 |
серебро |
ЭПРА |
2 |
T5 |
35 |
5 |
2245 |
410 |
410 |
2 900 |
101-100089-3 |
черный |
ЭПРА |
2 |
T5 |
35 |
5 |
2245 |
410 |
410 |
2 900 |
101-100090-1 |
белый |
ЭПРА |
2 |
T5 |
39 |
3 |
1686 |
430 |
430 |
3 200 |
101-100090-2 |
серебро |
ЭПРА |
2 |
T5 |
39 |
3 |
1686 |
430 |
430 |
3 200 |
101-100090-3 |
черный |
ЭПРА |
2 |
T5 |
39 |
3 |
1686 |
430 |
430 |
3 200 |
101-100091-1 |
белый |
ЭПРА |
2 |
T5 |
54 |
4 |
1986 |
430 |
430 |
3 500 |
101-100091-2 |
серебро |
ЭПРА |
2 |
T5 |
54 |
4 |
1986 |
430 |
430 |
3 500 |
101-100091-3 |
черный |
ЭПРА |
2 |
T5 |
54 |
4 |
1986 |
430 |
430 |
3 500 |
101-100092-1 |
белый |
ЭПРА |
2 |
T8 |
58 |
5 |
1960 |
262 |
262 |
2 500 |
101-100092-2 |
серебро |
ЭПРА |
2 |
T8 |
58 |
5 |
1960 |
262 |
262 |
2 500 |
101-100092-3 |
черный |
ЭПРА |
2 |
T8 |
58 |
5 |
1960 |
262 |
262 |
2 500 |
101-100108-1 |
белый |
ЭПРА |
2 |
T8 |
18 |
2 |
980 |
202 |
202 |
1 500 |
101-100108-2 |
серебро |
ЭПРА |
2 |
T8 |
18 |
2 |
980 |
202 |
202 |
1 500 |
101-100108-3 |
черный |
ЭПРА |
2 |
T8 |
18 |
2 |
980 |
202 |
202 |
1 500 |
101-100109-1 |
белый |
ЭПРА |
2 |
T8 |
36 |
4 |
1580 |
215 |
215 |
2 100 |
101-100109-2 |
серебро |
ЭПРА |
2 |
T8 |
36 |
4 |
1580 |
215 |
215 |
2 100 |
101-100109-3 |
черный |
ЭПРА |
2 |
T8 |
36 |
4 |
1580 |
215 |
215 |
2 100 |
101-100500-1 |
белый |
ЭПРА / БАП |
1 |
Т8 |
18 |
2 |
1176 |
300 |
300 |
4 000 |
101-100500-2 |
серебро |
ЭПРА / БАП |
1 |
Т8 |
18 |
2 |
1176 |
300 |
300 |
4 000 |
101-100500-3 |
черный |
ЭПРА / БАП |
1 |
Т8 |
18 |
2 |
1176 |
300 |
300 |
4 000 |
101-100501-1 |
белый |
ЭПРА / БАП |
1 |
Т8 |
36 |
4 |
1750 |
300 |
300 |
5 000 |
101-100501-2 |
серебро |
ЭПРА / БАП |
1 |
Т8 |
36 |
4 |
1750 |
300 |
300 |
5 000 |
101-100501-3 |
черный |
ЭПРА / БАП |
1 |
Т8 |
36 |
4 |
1750 |
300 |
300 |
5 000 |
101-100502-1 |
белый |
ЭПРА / БАП |
1 |
Т8 |
58 |
5 |
2036 |
300 |
300 |
6 100 |
101-100502-2 |
серебро |
ЭПРА / БАП |
1 |
Т8 |
58 |
5 |
2036 |
300 |
300 |
6 100 |
101-100502-3 |
черный |
ЭПРА / БАП |
1 |
Т8 |
58 |
5 |
2036 |
300 |
300 |
6 100 |
101-100503-1 |
белый |
ЭПРА / БАП |
2 |
Т8 |
18 |
2 |
1176 |
300 |
300 |
4 000 |
101-100503-2 |
серебро |
ЭПРА / БАП |
2 |
Т8 |
18 |
2 |
1176 |
300 |
300 |
4 000 |
101-100503-3 |
черный |
ЭПРА / БАП |
2 |
Т8 |
18 |
2 |
1176 |
300 |
300 |
4 000 |
101-100504-1 |
белый |
ЭПРА / БАП |
2 |
Т8 |
36 |
4 |
1750 |
300 |
300 |
5 000 |
101-100504-2 |
серебро |
ЭПРА / БАП |
2 |
Т8 |
36 |
4 |
1750 |
300 |
300 |
5 000 |
101-100504-3 |
черный |
ЭПРА / БАП |
2 |
Т8 |
36 |
4 |
1750 |
300 |
300 |
5 000 |
101-100505-1 |
белый |
ЭПРА / БАП |
2 |
Т8 |
58 |
5 |
2036 |
300 |
300 |
6 100 |
101-100505-2 |
серебро |
ЭПРА / БАП |
2 |
Т8 |
58 |
5 |
2036 |
300 |
300 |
6 100 |
101-100505-3 |
черный |
ЭПРА / БАП |
2 |
Т8 |
58 |
5 |
2036 |
300 |
300 |
6 100 |
